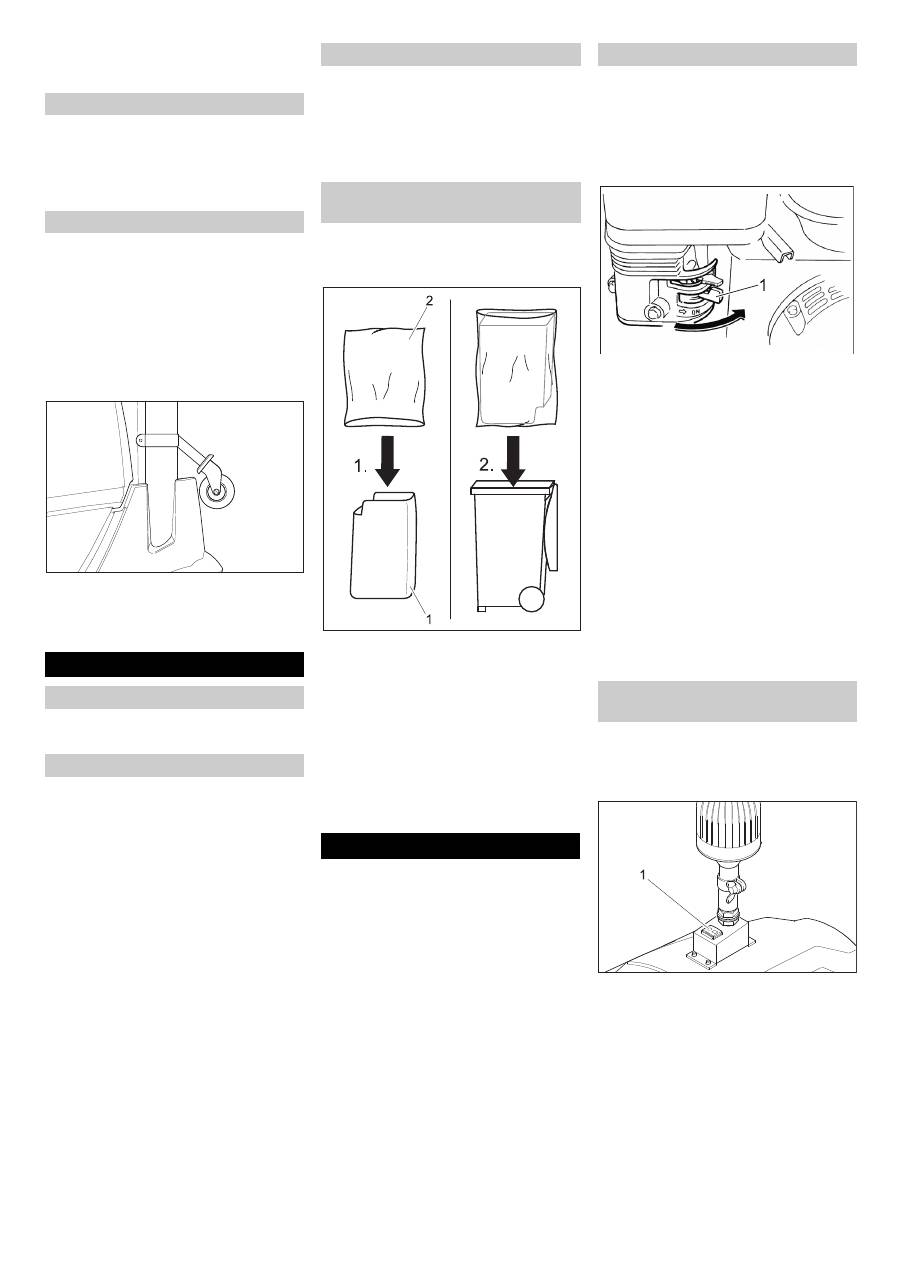

Karcher IC 15-240 W Municipal: Idrifttagning

     -

4

Observera:

Förflytta inte industridammsu-

garen längre sträckor utan egen drift och

inte snabbare än 6 km/h.



Tryck frilägesspaken neråt, skjut den åt

vänster och haka fast.

Maskinen är driftsklar.



Stäng maskinhuven.

Maskinen är redo att köras.

Observera:

Här angivna tillbehörssatser in-

går ej i leveransen och måste vid behov be-

ställas separat.

Observera:

Tillbehörssatser som inte

nämns här innehåller separat monterings-

beskrivning.

Styrrullen monteras på främre delen av

sugröret.



Skjut styrrullens fästklämma över sug-

röret.



Rikta in styrrulle och stäng snabbför-

slutning.



Ställ sopmaskinen på ett jämnt underlag.



Dra ut tändningsnyckeln.



Fara

Risk för explosion!

–

Endast i bruksanvisningen angivet driv-

medel får användas.

–

Tanka inte i stängda utrymmen.

–

Rökning och öppen eld är förbjuden.

–

Se till att drivmedel inte hamnar på heta

ytor.

–

Använd endast reservdunkar som är

godkända för drivmedel.



Stäng av motorn.



Öppna maskinhuven och säkra med

stödanordningen.



Öppna tanklocket.



Tanka "normalbensin blyfri".



Fyll tanken upp till maximalt 2,5 cm un-

der påfyllningsöppningens underkant.



Torka bort drivmedel som runnit ut, vrid

fast tanklocket.



Stäng maskinhuven.



Kontrollera motorns oljenivå. *



Kontrollera nivån i bensintanken.



Kontrollera nivån för hydraulikolja. *



Töm avfallsbehållaren.



Kontrollera lufttrycket i däcken. *

* Beskrivning se kapitel Underhåll och skötsel.

Skall uppsuget material samlas i sopsäck

krävs tillbehörssatsen sopsäck.



Sväng sughuvudet uppåt.

1 Hylsa

2 Sopsäck, 240 liter



Ställ hylsa, med handtagen neråt, på

golvet.



Drag sopsäcken över hylsan.



Vänd hylsa och sopsäck och sätt in

kombinationen i avfallsbehållaren, med

den korta sidan bakåt.



Vik övre kanten på sopsäcken utåt,

över kanten, på sopbehållaren.



Sväng ner sughuvudet.



Fara

Längre användning av apparaten kan leda

till cirkulationsstörningar i händerna.

En allmängiltig tidslängd för användningen

kan inte fastläggas eftersom denna påver-

kas av många faktorer:

– Personlig fallenhet för dålig cirkulation

(ofta kalla fingrar, kliande fingrar).

– Låg omgivande temperatur Bär varma

handskar för att skydda händerna.

– Ett fast grepp hindrar cirkulationen.

– Drift utan pauser är sämre än drift med

inlagda pauser.

Vid regelbunden, långvarig användning av

apparaten och återkommande symptom

(t.ex. kliande fingrar, kalla fingrar), rekom-

menderar vi läkarbesök.

Observera:

Bensinkranen är öppen. Öpp-

na bensinkranen om maskinen stått stilla

under en längre tid.



Öppna maskinhuven och säkra med

stödanordningen.

1 Bensinkran



Skjut på spaken i riktning "ON".



Stäng maskinhuven.



Släpp drag.



Drag ut choke-spaken.



Vrid tändningsnyckeln förbi position 1.



Släpp loss tändningsnyckeln när maski-

nen har startats.



När motorn är igång skjuts choke-spa-

ken in igen.

Observera:

Försök aldrig sätta igång ma-

skinen längre än 10 sekunder. Innan du ak-

tiverar startanordningen igen ska du vänta

minst 10 sekunder.



Med gasreglaget kan motorvarvtalet

regleras.

Observera:

Hos maskinen 1.183-904.0 in-

går positionsljusen i leveransen.

Positionsljusen runt fordonet gör att upp-

märksamheten hos medtrafikanterna ökar.

1 Knappar



Koppla in reglage till positionsljusen.

Förflytta maskinen med egendrift

Montera tillbehör

Tillbehörsats styrrulle

Idrifttagning

Allmänna hänvisningar

Tanka

Inspektions- och underhållsarbeten

Sätta i sopsäck (endast med tillbe-

hörssats sopsäck)

Drift

Starta maskinen

Öppna bensinkranen

Koppla till aggregatet

Ställa in motorvarvtal

Tänd positionsljus (endast med till-

behörssats positionsljus)

104 SV



-

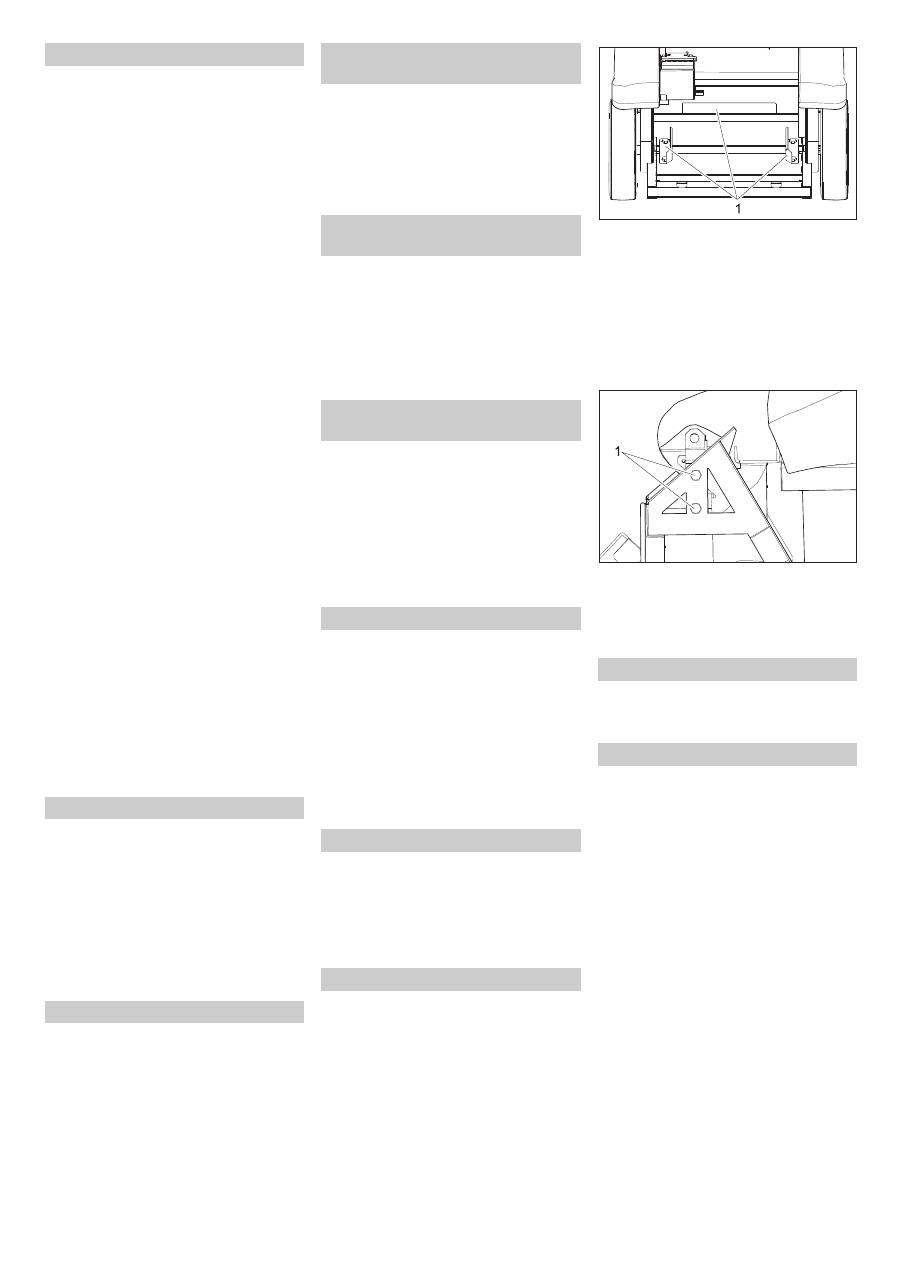

5



Drag i spaken för spärr/broms och för-

flytta styrdonet försiktigt framåt.



Drag i spaken för spärr/broms och tryck

styrdonet försiktigt bakåt.

–

Befinner sig styrdonet utanför mittposi-

tion kan spaken för spärr/broms släp-

pas.

–

Med styrdonet kan hastigheten regleras

steglöst.

–

Undvik ojämn belastning på styrdonet

eftersom hydraulikanläggningen kan ta

skada.

–

Vid effektnedsättning i stigningar, släpp

efter på styrdonet.



Styr maskin och styrdon i önskad riktning.



Släpp styrdon, maskinen bromsar själv

och stannar.

Köra över fasta hinder upp till 50 mm:



Kör långsamt och försiktigt över hindret.

Köra över fasta hinder över 50 mm:



Hinder får bara köras över med en pas-

sande ramp.

Observera:

Hos maskinen 1.183-904.0 in-

går kantstens-överkörningshjälpen i leve-

ransen.

Med kantstens-överkörningshjälpen kan

man köra över kanter med en maxhöjd på

14 cm utan ramp.



Kör i en rät vinkel mot kanten.



Kör framhjulet sakta över kanten.



Sväng direkt när framhjulet kommit upp

på kantstenen. De två bakhjulen ska

inte köras över kantstenen samtidigt.

Observera:

Under drift bör avfallsbehållaren

tömmas med regelbundna intervaller eller by-

tas ut mot tom behållare.



På aggregat med tillbehörssats lövblås:

Öppna ventilationsöppningar för sugdrift.



Drag upp sugröret ur fästet och håll i grep-

pet.



Sug upp smuts med sugröret.



Sätt tillbaka sugröret i hållaren efter avslutat

arbete.

Sopor, som är för stora för sugröret, kan

kastas in via grovsmutsluckan.



Sväng grovsmutsluckan uppåt och kas-

ta i sopor.



Stäng grovsmutsluckan.



Stäng ventilationsöppningar för sugdrift.



Drag upp blåsröret ur fästet.



Blås löv i önskad riktning med luftstrå-

len från blåsröret.



Sätt tillbaka blåsröret i hållaren efter av-

slutat arbete och öppna ventilations-

öppningarna för sugdrift.

Observera:

Hos maskinen 1.183-904.0 in-

går findamm-filtret i leveransen.

Findamm-filtret måste rengöras vid mins-

kad sugeffekt och innan avfallsbehållaren

tas bort.



Flytta grepp filterrengöring fram och till-

baka flera gånger och vänta tills dam-

met i avfallsbehållaren har lagt sig.

Observera:

Vänta tills dammet har lagt sig

innan avfallsbehållaren tas bort.



Stanna maskinen.



Vrid tändningsnyckeln till position 0.



Sväng sughuvudet uppåt.



Håll i de båda handtagen och drag upp

hylsan ur sopsäcken.



Förslut sopsäcken och lyft upp den ur

avfallsbehållaren.

Observera:

Vänta tills dammet har lagt sig

innan avfallsbehållaren tas bort.



Stanna maskinen.



Vrid tändningsnyckeln till position 0.



Sväng sughuvudet uppåt.



Stäng locket på avfallsbehållaren.



Drag ut avfallsbehållaren bakåt ur ma-

skinen.

Observera:

Efter urtagning kan avfallsbe-

hållaren tömmas och sättas tillbaka eller

bytas ut mot en annan, tom behållare.



Sväng sughuvudet uppåt.



Skjut in avfallsbehållaren i maskinen.



Öppna locket på avfallsbehållaren.



Sväng ner sughuvudet.



Kontrollera om tätningen på sughuvu-

det sluter tätt runtom.

Observera:

Alla i handeln normalt förekom-

mande avfallsbehållare enligt DIN EN 840-

1 med 240 liter innehåll kan användas för

uppsamling av avfall. Tillverkningstoleran-

ser kan göra att fästet i maskinen behöver

justeras.

1 Anslag



Lossa anslagens fästskruvar.



Skjut in avfallsbehållaren i maskinen

med öppet lock.



Sväng ner sughuvudet.



Rikta in avfallsbehållaren på sådant

sätt att sughuvudet sluter tätt runt om.



Skjut anslagen mot behållaren och drag

fast fästskruvar.

1 Fästskruv sughuvud



Lossa sughuvudets fästskruvar på

båda sidor.



Tryck sughuvud mot avfallsbehållare

och drag samtidigt fast fästskruvar.



Arretera parkeringsbromsen genom att

släppa styrdonet.



Vrid tändningsnyckeln till "0" och dra ut den.



Fara

Risk för person och egendomsskada! Ob-

servera vid transport maskinens vikt.



Fara

Vid lastning av maskinen måste frihjulsspa-

ken generellt sett vara ihakad i det översta

läget. Först då är maskinen driftsklar. På lu-

tande underlag måste maskinen alltid kö-

ras med egendrift.



Arretera parkeringsbromsen genom att

släppa styrdonet.



Vrid tändningsnyckeln till "0" och dra ut den.



Tömma tanken. Sug upp bensinen med

en lämplig pump.



Säkra maskinen med kilar i hjulen.



Spänn fast maskinen med spännband

eller selar.



Vid transport i fordon ska maskinen

säkras enligt respektive gällande be-

stämmelser så den inte kan tippa eller

glida.

Köra maskinen

Köra framåt

Köra baklänges

Körning

Styra

Bromsa

Köra över hinder

Kantstens-överkörningshjälp (alternativ)*

Suga

Kasta i större sopor

Blåsa (endast med tillbehörssats

lövblås)

Rengör findamm-filter (endast till-

behörssats findamm-filter)

Lyfta bort sopsäck (endast med till-

behörssats sopsäck)

Tag bort avfallsbehållare

Sätta in avfallsbehållare

Ställ in fäste för avfallsbehållare

Koppla från aggregatet

Transport

105 SV
