Karcher IC 15-240 W Municipal: Nedstängning

     -

6

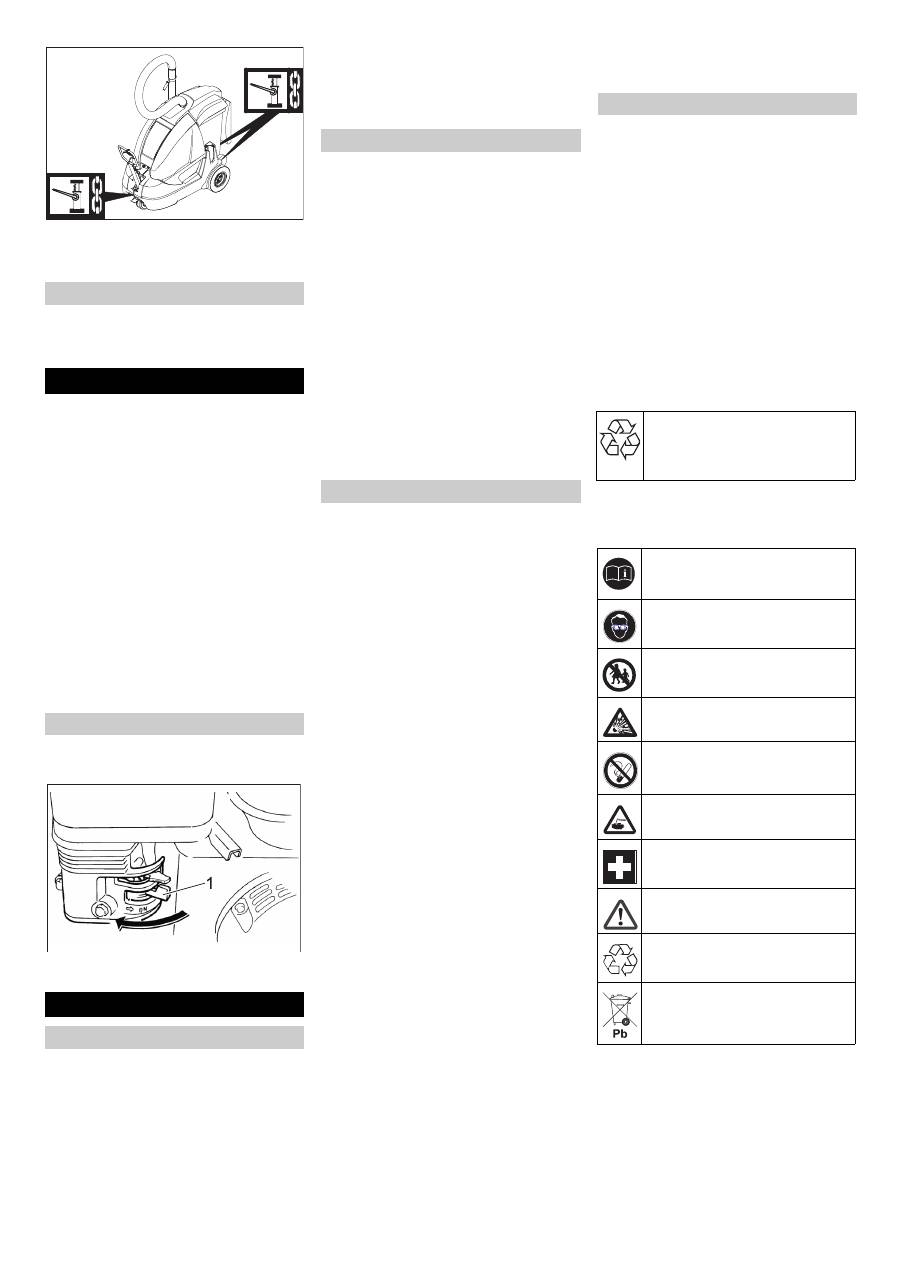

Observera:

Beakta markeringarna för be-

fästning på grundramen (kedjesymbol). För

på- eller avlastning får maskinen bara kö-

ras i lutningar på max. 18 %.



Fara

Risk för person och egendomsskada! Ob-

servera maskinens vikt vid lagring.

Om maskinen inte används under längre

tid ska följande punkter beaktas:



Ställ sopmaskinen på ett jämnt underlag.



Arretera parkeringsbromsen genom att

släppa styrdonet.



Tanka bensintanken full och stäng ben-

sinkranen.



Byt motorolja.



Vrid tändningsnyckeln till "0" och dra ut den.



Skruva ur tändstiftet och häll i ca 3 cm³

olja i tändstiftsöppningen. Vrid runt mo-

torn flera gånger utan tändstift. Skruva i

tändstift.



Rengör maskinen in- och utvändigt.



Ställ maskinen på en skyddad och torr

plats.



Ta bort anslutningarna på batteriet.



Ladda upp batteriet ungefär varannan

månad.



Öppna maskinhuven och säkra med

stödanordningen.

1 Bensinkran



Skjut på spaken i riktning "OFF".



Före rengöring och underhåll, byte av delar

eller omkoppling till annan funktion ska ma-

skinen stängas av, tändningsnyckeln ska ta

ur tändningslåset och batteriet ska kopplas

bort.



Vid arbeten på elsystemet ska batteriet

kopplas bort.

– Avhjälpande underhåll får endast utföras av

auktoriserad kundtjänst eller fackkraft på

området, införstådd med alla relevanta sä-

kerhetsföreskrifter.

– Yrkesmässigt använda maskiner med va-

rierande arbetsområden lyder under säker-

hetskontroll enligt VDE 0701.

Varning

Risk för skada! Maskinen får inte rengöras

med slang eller högtryckstvätt (risk för kort-

slutning eller andra skador).



Fara

Risk för skada! Använd dammskyddsmask

och skyddsglasögon.



Öppna maskinhuven och säkra med

stödanordningen.



Rengör maskinen med en trasa.



Blås genom maskinen med tryckluft.



Stäng maskinhuven.



Rengör maskinen med en fuktig trasa

doppad i tvättlut.

Observera:

Använd inga aggressiva ren-

göringsmedel.

Observera:

 Räkneverket för driftstimmar ang-

er tidpunkterna för underhållsintervallen.

Dagligt underhåll:



Kontrollera motorns oljenivå.



Kontrollera oljenivå axeldrivning.



Kontrollera lufttrycket i däcken.



Kontrollera funktionen på alla manövre-

ringselement.



Rengör tätning på sughuvud och grov-

smutslucka.

Underhåll varje vecka:



Kontrollera att drivmedelsslangarna är täta.



Kontrollera luftfilter.



Kontrollera att de rörliga delarna är lättrörli-

ga.

Underhåll efter 100 driftstimmar:



Kontrollera att drivmedelsslangarna är täta.



Motoroljebyte (första byte efter 20 driftstim-

mar).



Kontrollera tändstiften.



Kontrollera batteriets syrenivå.



Kontrollera tillstånd och korrekt sits på

bromsfjädrar.



Kontrollera drivremmarnas spänning, ned-

slitning och funktion (kilremmar och rund-

remmar).



Kontrollera drivkedjornas sträckning.

Observera:

 Beskrivning, se kapitel Under-

hållsarbeten.

Observera:

Samtliga service- och underhålls-

arbeten som genomförs av kunden måste utfö-

ras av kvalificerad fackman. Vid behov kan

alltid en Kärcher-fackman anlitas.

Underhåll efter 20 driftstimmar:



Genomför en första inspektion.

Underhåll efter 100 driftstimmar

Underhåll efter 200 driftstimmar

Underhåll efter 300 driftstimmar

Observera:

För att ha anspråk på garanti

måste under garantitiden samtliga service-

och underhållsarbeten genomföras av en

auktoriserad Kärcher-kundtjänst enligt un-

derhållsboken.

Förberedning:



Ställ sopmaskinen på ett jämnt underlag.



Arretera parkeringsbromsen genom att

släppa styrdonet.



Vrid tändningsnyckeln till "0" och dra ut den.



Fara

Risk för skada under motorns eftergång!

Vänta 5 sekunder efter att motorn har

kopplats från. Håll dig borta från arbetsom-

rådet under denna tidsperiod.

– Maskinen måste först svalna innan un-

derhållsarbeten eller reparationer ge-

nomförs.

– Vidrör inte heta komponenter som driv-

motor och avgasrör.

Följande varningar måste beaktas vid un-

derhåll av batterier:



Fara

Risk för explosion! Lägg inga verktyg eller

liknande på batterier, dvs. på polerna och

cellförbindning.



Fara

Risk för skada! Sår får aldrig komma i kon-

takt med bly. Tvätta alltid händerna efter ar-

bete med batterierna.

Förvaring

Nedstängning

Stänga bensinkranen

Skötsel och underhåll

Allmänna hänvisningar

Rengöring

Rengöra maskinen invändigt

Yttre rengöring av maskinen.

Underhållsintervaller

Underhåll av kunden

Underhåll av kundtjänst

Underhållsarbeten

Allmänna säkerhetsanvisningar

Motorolja, värmeolja, diesel och ben-

sin får inte släppas ut i miljön. Skydda

marken och avfallshantera förbrukad

olja på ett miljövänligt sätt.

Säkerhetshänvisningar batterier

Beakta hänvisningar om batteriet

som finns nämnda i bruksanvis-

ningen och driftsanvisningarna

Använd ögonskydd

Håll barn på avstånd från batterier

och syror

Risk för explosion

Eld, gnistor, öppet ljus och rökning

förbjuden

Frätningsrisk

Första hjälpen

Varningshänvisning

Avfallshantering

Kasta inte batterier i soptunnan

106 SV



-

7 

Fara

Risk för explosion. Sörj för god ventilation.

Risk för skada, risk för explosion. Observe-

ra säkerhetsanvisningarna i apparatens se-

parata bruksanvisningen vid hantering av

batterier.

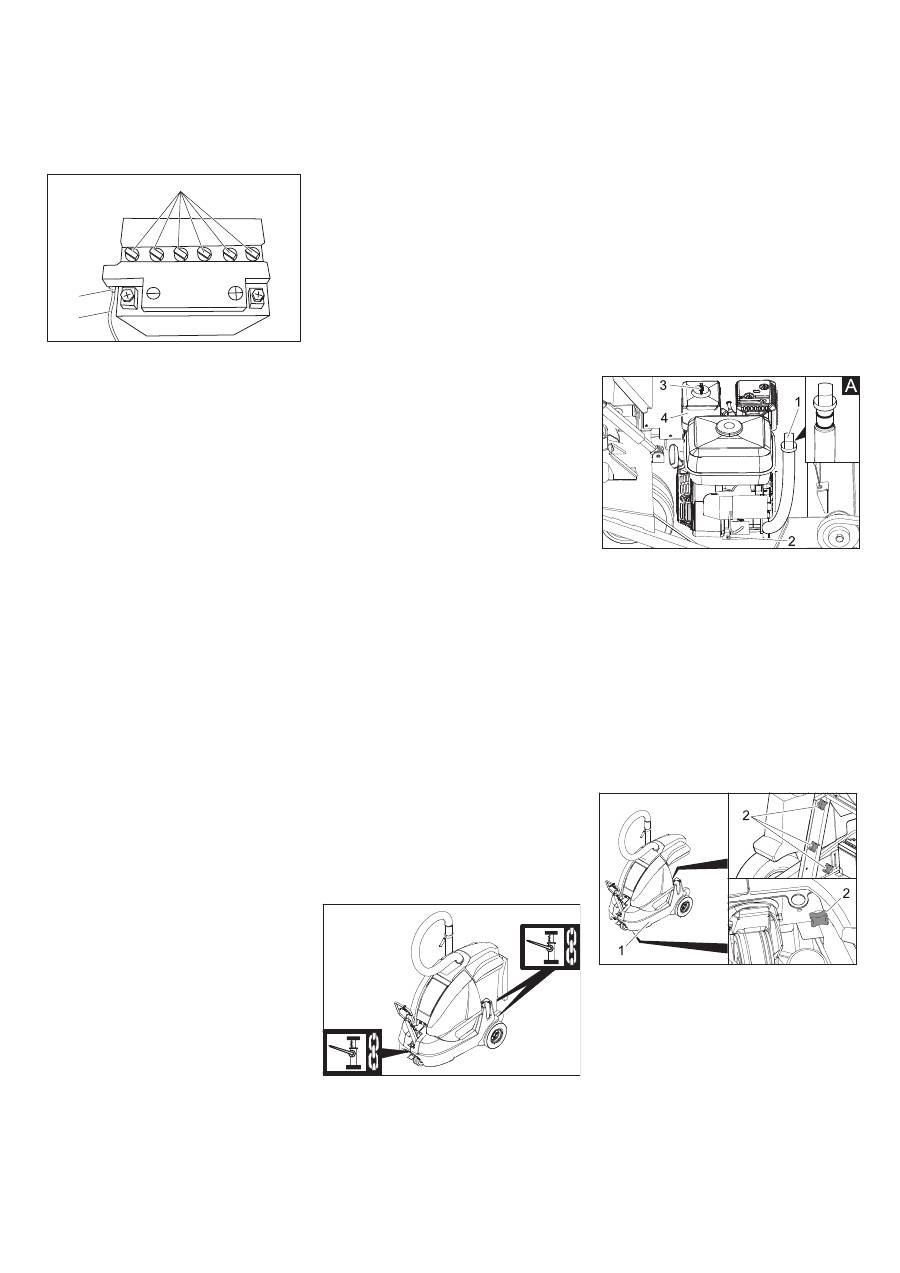

1 Cellförslutning

2 Slangnippel

3 Överrinningsslag till batteri



Öppna maskinhuven och säkra med

stödanordningen.



Dra ur överrinningsslagen.



Sväng sughuvudet uppåt.



Stäng locket på avfallsbehållaren.



Drag ut avfallsbehållaren bakåt ur ma-

skinen.



Lossa batteriets fästrem.



Ta loss batteriet ur batterihållaren.



Skruva ur cellförslutningarna



Fyll på den bifogade syran upp till mar-

keringen "UPPER LEVEL".



Skruva i cellförslutningarna.



Sväng sughuvudet uppåt.



Stäng locket på avfallsbehållaren.



Drag ut avfallsbehållaren bakåt ur ma-

skinen.



Placera batteriet i batterifästet.



Lägg fästremmen runt batteriet och

spänn fast.



Öppna maskinhuven och säkra med

stödanordningen.



Anslut polklämman (röd kabel) till

pluspolen (+).



Anslut den andra polklämman till mi-

nuspolen (-).

Observera:

 Kontrollera att batteripolerna

och polklämmorna har tillräckligt med

skyddsfett.



Fara

Risk för skada! Beakta säkerhetsföreskrif-

terna vid arbete med batterier. Iaktta anvis-

ningarna i bruksanvisningen till

uppladdningsaggregatet.



Ta bort anslutningarna på batteriet.



Anslut uppladdningsaggregatets pluspol-

ledning till pluspolen på batteriet.



Anslut uppladdningsaggregatets minuspol-

ledning till minuspolen på batteriet.



Stick i nätkontakten och sätt på upp-

laddningsaggregatet.



Ladda upp batteriet med minsta möjliga

laddningsström.



Öppna maskinhuven och säkra med

stödanordningen.



Koppla ifrån den andra polklämman vid

minuspolen (-).



Koppla ifrån den andra polklämman vid

pluspolen (-).



Sväng sughuvudet uppåt.



Stäng locket på avfallsbehållaren.



Drag ut avfallsbehållaren bakåt ur ma-

skinen.



Lossa batteriets fästrem.



Ta loss batteriet ur batterihållaren.



Avfallshantera förbrukade batterier en-

ligt gällande bestämmelser.

Varning

Kontrollera regelbundet vätskenivån på sy-

refyllda batterier.



Vrid ur alla cellförslutningar.



Fyll på med destillerat vatten i cellerna

med för låg vätskenivå.



Ladda batteriet.



Skruva i celförslutningarna.



Fara

Risk för skada!



Ställ sopmaskinen på ett jämnt underlag.



Arretera parkeringsbromsen genom att

släppa styrdonet.



Dra ut tändningsnyckeln.



Bär varningsklädsel vid reparationsar-

beten på allmänna vägar i riskfyllda om-

råden med löpande trafik.



Kontrollera att underlaget är stabilt.

Säkra maskinen ytterligare genom att

placera kilar under hjulen.

Kontrollera däcken



Kontrollera att inga föremål har körts in

i däckets yta.



Ta bort föremålen.



Använd lämpligt, vanligt reparations-

medel för däck.

Observera:

Beakta rekommendationerna

från respektive tillverkare. Vidarekörning är

möjlig om anvisningarna från produkttillver-

karen följes. Genomför däckbyte resp. hjul-

byte så snart som möjligt.



Lossa hjulmuttrarna.



Placera hävdonet vid motsvarande

upptagning på fram- resp. bakhjul.



Lyft upp maskinen med hävdonet.

Observera:

 Använd en lämplig, vanlig

domkraft.



Tag bort hjulmuttrar, skruva ur på fram-

hjulsaxeln.



Ta av hjulet.



Sätt på reservhjulet.



Skruva i hjulmuttrarna.



Sänk ned maskinen med hävdonet.



Dra fast hjulmuttrarna.

Varning

Motorn är utrustad med en oljenivåbrytare.

Om oljenivån är för låg kopplas motorns

från och kan först startas efter att motorolja

åter har fyllts på.



Fara

Förbränningsrisk!



Låt motorn svalna.



Kontrollera motorns oljenivå tidigast 5

minuter efter att motorns har kopplats

från.



Öppna maskinhuven och säkra med

stödanordningen.

1 Oljesticka

2 Skruv för oljeutsläpp

3 Vingmutter

4 Luftfilter



Dra ut oljemätstaven.



Torka av ölstickan och skjut in den tills

stickans huvuddel ligger an mot oljepå-

fyllningsstutsen (Se bild A).



Dra ut oljemätstaven.



Kontrollera motorns oljenivå.



Fyll på olja om så behövs.

Oljesorter: se Tekniska data

1 Sidodel vänster

2 Fästskruv sidodel



Öppna maskinhuven och säkra med

stödanordningen.



Skruva ur de fyra fästskruvarna i vän-

ster sidodel.



Tag bort sidodelen.



Dra ut oljemätstaven.



Ha uppsamlingskärl för använd olja till

hands.



Vrid ur oljetappningsskruven och fånga

upp den använda oljan.



Skruva i skruven till oljeutsläppet.



Fyll på med motorolja.

Fyll på batterisyra i batteriet

Installera och ansluta batteriet

Ladda batteriet

1

2

3

Ta ur batteri

Kontrollera och korrigera batteriets

vätskenivå

Byta hjul

Kontrollera motorns oljenivå och fylla på

Byta motorolja

107 SV

     -

8

Oljesorter: se Tekniska data



Stäng oljepåfyllningöppningen.



Vänta minst 5 minuter.



Kontrollera motorns oljenivå.



Sätt tillbaka sidodelen.



Öppna maskinhuven och säkra med

stödanordningen.



Skruva ur vingmuttrarna.



Ta ut filterinsatsen, kontrollera och rengör.



Sätt i en rengjord eller ny filterinsats i

uppsugningsbehållarna.



Skruva fast vingmuttrarna.



Öppna maskinhuven och säkra med

stödanordningen.

1 Tändstift



Dra av tändstiftshättorna.



Skruva ut tändstiften och rengör.



Skruva i rengjorda eller nya tändstift.



Sätt på tändstifthättorna.



(1) Kontrollera fyllnadsnivån



Öppna maskinhuven och säkra med

stödanordningen.



Kontrollera fyllnadsnivån i utjämnings-

behållaren.

Observera:

Oljenivån måste ligga mellan

"MAX"-markeringen och ett avstånd på 2

cm från botten.

1 Utjämningsbehållare

Varning

Denna kontroll får endast ske när motorn är

varm.



(2) Korrigera fyllnadsnivån



Öppna maskinhuven och säkra med

stödanordningen.



Ta av behållarens lock.



Fyll vid behov försiktigt på med olja.



Stäng behållaren.

Oljesorter: se Tekniska data



Fara

Motorn behöver ca 3 - 4 sekunder efter-

gång efter frånslagningen. Håll dig borta

från drivningsområdet under denna tidspe-

riod.



Vrid tändningsnyckeln till "0" och dra ut den.



Öppna maskinhuven och säkra med

stödanordningen.



Tag bort skyddshölje.



Kontrollera drivrem (kilrem) med avse-

ende på spänning, slitage och skador.

1 Skruv

2 Remsträckare



Lossa skruv vid behov, ställ in rem-

sträckare på nytt och drag fast skruv

igen.



Sätt tillbaka skyddshölje.



Öppna maskinhuven och säkra med

stödanordningen.



Kontrollera kedjesträckning; kedjan får

ha spel på ca. 3...5 mm.



Sträck kedjan om spelet är större:

1 Sträckklämma



Lossa fästskruv på sträckklämmans

baksida.



Tryck ner sträckklämman och skruva

samtidigt fast.



Kontrollera kedjesträckning på nytt.

Observera:

Hos maskinen 1.183-904.0 in-

går findamm-filtret i leveransen.



Sväng sughuvudet uppåt.

1 Skruv

2 Plattfilter

3 Fjädersprint

4 Handtag filterrengöring



Drag ut fjädersprint.



Drag ut handtag för filterrengöring.



Skruva bort fyra skruvar och lyft bort

fäste.



Tag bort båda plattvecksfiltren och byt

ut mot nya.



Sätt tillbaka fäste och skruva fast.



Sätt tillbaka handtag för filterrengöring.



Stick in fjädersprint.

Kontrollera och byta luftfilter

Rengör tändstift eller byt ut.

Kontrollera fyllnadsnivå hydraulikolja,

korrigera och byta olja - kretslopp axel-

drivning

Kontrollera drivremmen

Kontrollera kedjesträckning

Byta findamm-filter (tillval)

108 SV
