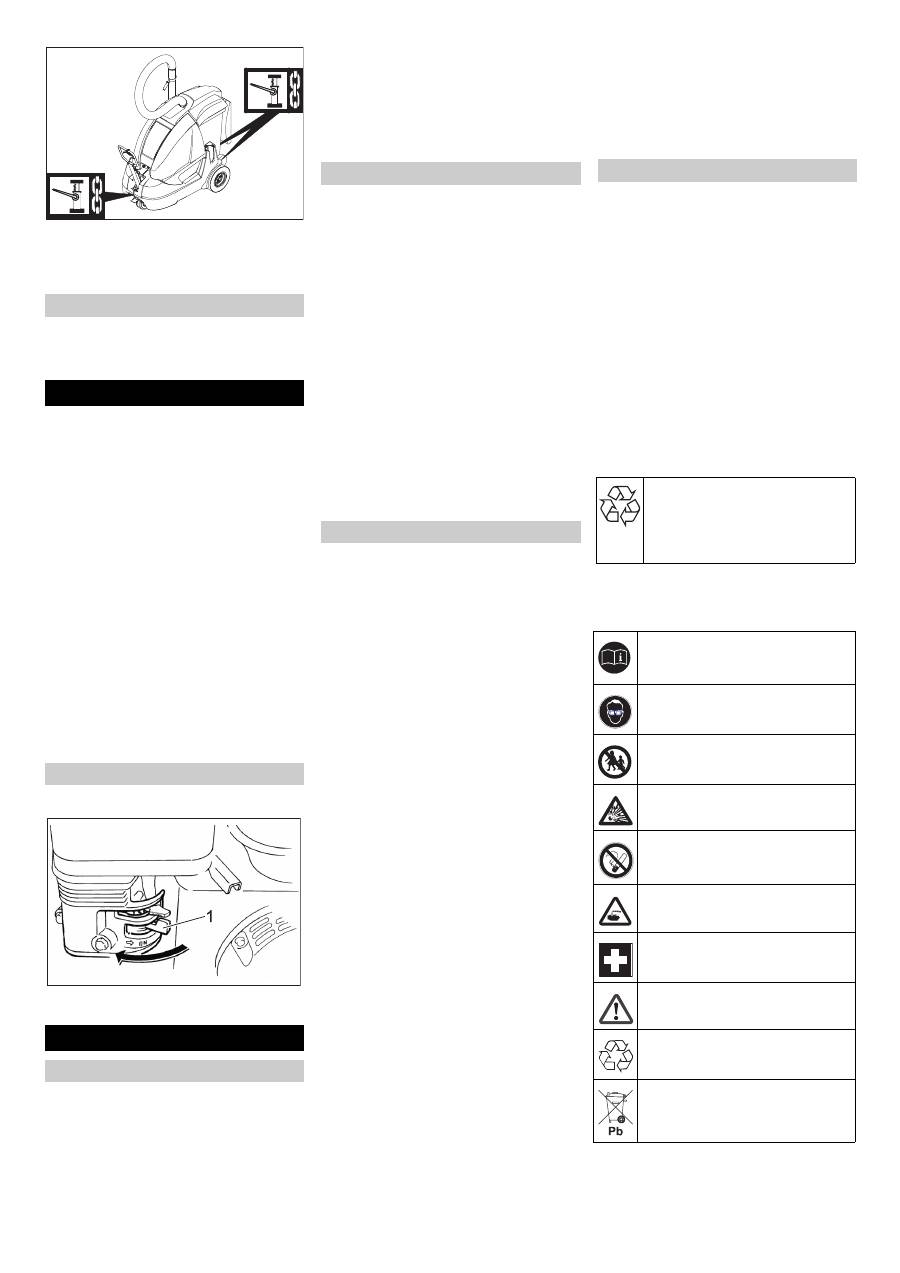

Karcher IC 15-240 W Municipal: Sette bort

     -

6

Merk:

Ta hensyn til markeringene for feste-

områdene på grunnrammen (kjedesym-

bol). Maskinen må ved lasting/lossing ikke

kjøres i hellinger som overstiger 18 %.



Fare

Fare for personskader og materielle skader!

Pass på vekten av apparatet ved lagring.

Hvis maskinen ikke skal brukes over lengre

tid, må følgende punkter følges:



Parker feiemaskinen på et jevnt under-

lag.



Lås parkeringsbremsen ved å slippe

trekkstaget.



Fyll opp drivstofftanken og steng drivstoff-

kranen.



Skift motorolje.



Vri tenningsnøkkelen til "0" og trekk den ut.



Skru ut tennplugg og fyll ca. 3 cm³ olje i

tennpluggboringen. Turn motoren flere

ganger uten tennplugg. Skru inn tennplug-

gen.



Rengjør maskinen innvendig og utvendig.



Parker maskinen på en beskyttet og

tørr plass.



Koble fra batteriet.



Batteriet lades i mellomrom på ca. to

måneder.



Åpne panseret og sikre med støtten.

1 Drivstoffkran



Skyv hendelen mot "OFF".



Før rengjøring og vedlikehold av maski-

nen, skifte av deler eller omstilling til an-

nen funksjon skal maskinen stoppes,

trekk ut tenningsnøkkelen og koble fra

batteriet.



Ved arbeid på det elektriske anlegget

skal batteriet kobles fra.

– Reparasjoner skal kun utføres på god-

kjente serviceverksteder eller av fagfolk

som er kjent med alle sikkerhetsforskrif-

tene.

– Kommersielt brukte maskiner som bru-

kes på ulike steder skal sikkerhetskon-

trolleres i samsvar med VDE 0701.

Forsiktig!

Fare for skade! Rengjøring av maskinen

må ikke skje med vannslange eller høy-

trykksvasker (fare for kortslutning eller an-

dre skader).



Fare

Fare for skader! Benytt støvbeskyttelses-

maske og beskyttelsesbriller.



Åpne panseret og sikre med støtten.



Rengjør maskinen med en klut.



Blås den ut med trykkluft.



Lukk maskinhetten.



Rengjør maskinen med en fuktig klut og

mild rengjøringsblanding.

Merk:

Det må ikke brukes aggressive ren-

gjøringsmiddel.

Merk:

Driftstimetelleren angir tidspunktet

for vedlikeholdsintervallene.

Daglig vedlikehold:



Kontroller oljenivå.



Kontroller oljenivået på akseldriften.



Kontroller dekktrykket.



Kontroller funksjonen til alle betjenings-

elementer.



Rengjør pakning på sugehode og grov-

smussklaff.

Ukentlig vedlikehold:



Kontroller drivstoffslangene for tetthet.



Kontroller luftfilteret.



Kontroller at bevegelige deler lar seg

lett bevege.

Vedlikeholdsarbeider hver 100. driftstime:



Kontroller drivstoffslangene for tetthet.



Oljeskift (første gangs skift etter 20

driftstimer).



Kontroller tennpluggene.



Kontroller batterisyrenivået.



Kontroller at bremsefjær er i god stand

og sitter riktig.



Kontroller drivremmenes spenning, sli-

tasje og funksjon (kileremmer og run-

dremmer).



Kontroller stramming av drivkjedene.

Merk:

Beskrivelse av dette er å finne i kapit-

telet Vedlikeholdsarbeid.

Merk:

Alle service- og vedlikeholdsarbeider

må, når kunden forestår vedlikehold, utfø-

res av kvalifiserte fagfolk. Ved behov kan

man til enhver tid ta kontakt med en Kär-

cher-forhandler.

Vedlikehold etter 20 driftstimer:



Utfør første inspeksjon.

Vedlikeholdsarbeider hver 100. driftstime

Vedlikeholdsarbeider hver 200. driftstime

Vedlikeholdsarbeider hver 300. driftstime

Merk:

For at garantikrav skal aksepteres,

må alle service- og vedlikeholdsarbeider

utføres av autorisert Kärcher-kundeservice

i løpet av garantitiden.

Forberedelser:



Parker feiemaskinen på et jevnt under-

lag.



Lås parkeringsbremsen ved å slippe trekk-

staget.



Vri tenningsnøkkelen til "0" og trekk den ut.



Fare

Fare for personskade når motoren fortsatt er i

gang! Vent i 5 sekunder etter at motoren er slått

av. Hold deg alltid på god avstand fra arbeids-

området i dette tidsrommet.

– La maskinen kjøles tilstrekkelig ned før alle

vedlikeholds- og reparasjonsarbeider.

– Varme deler som drivmotor og eksosan-

legg må ikke berøres.

Ved omgang med batterier må det tas hen-

syn til:



Fare

Eksplosjonsfare! Verktøy o.l. må ikke legges på

batteriet, dvs. på poler eller cellebro.

Lagring

Sette bort

Lukke drivstoffkranen

Pleie og vedlikehold

Generelle merknader

Rengjøring

Innvendig rengjøring

Utvendig rengjøring av maskinen

Vedlikeholdsintervaller

Vedlikehold utført av kunden

Vedlikehold utført av kunden

Vedlikeholdsarbeider

Generelle sikkerhetsanvisninger

Vennligst ikke slipp ut motorolje,

fyringsolje, diesel eller bensin i na-

turen.. Jordsmonnet må vernes og

spillolje må avhendes på miljø-

vennlig måte.

Sikkerhetsanvisninger for batterier

Følg anvisningene på batteriet, i

bruksanvisningen og i maskin-

bruksanvisningen.

Bruk vernebriller

Hold barn unna syre og batterier

Eksplosjonsfare

Åpen ild, gnister, åpent lys og røy-

king er forbudt.

Fare for personskader

Førstehjelp

Varselmerket

Avfallshåndtering

Batterier må ikke kastes i husholds-

ningsavfallet.

96 NO



-

7 

Fare

Fare for skader! Pass på at sår aldri kom-

mer i kontakt med bly. Vask hendene godt

etter håndtering av batterier.



Fare

Eksplosjonsfare. Sørg for god utlufting.

Fare for skade, eksplosjonsfare. Følg sik-

kerhetsanvisninger for batterier i den sepa-

rate bruksanvisningen for apparatet.

1 Celle-lokk

2 Slangenippel

3 Batteri overløpsslange



Åpne panseret og sikre med støtten.



Trekk overløpsslangen av batteriet.



Sving sugehodet opp.



Lukk dekselet på avfallsbeholderen.



Trekk avfallsbeholderen bakover ut av

maskinen.



Løsne holdebåndene på batteriene.



Ta batteriet ut av emballasjen.



Skru av celle-lokket



Fylle celen med vedlagt syre opp til

merket "UPPER LEVEL".



Skru på cellelokkene.



Sving sugehodet opp.



Lukk dekselet på avfallsbeholderen.



Trekk avfallsbeholderen bakover ut av

maskinen.



Sett batteriene i batteriholderen.



Legg på og stram holderemmer for bat-

teriet.



Åpne panseret og sikre med støtten.



Koble polklemmen (rød kabel) til plus-

spolen (+).



Koble polklemmen til minuspolen (-).

Merk:

Kontroller at batteripoler og polklem-

mer er tilstrekkelig beskyttet med polfett.



Fare

Fare for skader! Følg sikkerhetsanvisnin-

gene for håndtering av batterier. Følg

bruksanvisningen for ladeapparatet.



Koble fra batteriet.



Koble ladeapparatets plusspolledning

til batteriets plusspolkopling.



Koble ladeapparatets minuspolledning

til batteriets minuspolkopling.



Innplugging av nettstøpsel og slå på

valgbryter.



Lad batteriet med minst mulig lade-

strøm.



Åpne panseret og sikre med støtten.



Koble polklemmen fra minuspolen (-).



Koble polklemmen fra plusspolen (+).



Sving sugehodet opp.



Lukk dekselet på avfallsbeholderen.



Trekk avfallsbeholderen bakover ut av

maskinen.



Løsne holdebåndene på batteriene.



Ta batteriet ut av emballasjen.



Brukte batterier skal avhendes i hen-

hold til gjeldende bestemmelser.

Forsiktig!

På batterier som er fylt med syre må du re-

gelmessig kontrollere væskenivået.



Skru av alle batterilokk.



Hvis væskenivået er for lavt, må du fylle de-

stillert vann i cellene opp til markeringen.



Lad batteriet.



Skru på cellelokkene.



Fare

Fare for skade!



Parker feiemaskinen på et jevnt underlag.



Lås parkeringsbremsen ved å slippe

trekkstaget.



Trekk ut tenningsnøkkelen.



Bruk varselklær ved reparasjonsarbeid på

offentlig gate eller vei i fareområdet i løpen-

de trafikk.



Kontroller at underlaget er stabilt. Sikre i til-

legg maskinen med klosser mot rulling.

Kontrollere dekk



Kontroller dekkenes slitebane mht.

gjenstander som har satt seg fast.



Fjern gjenstandene.



Bruk et egnet dekkreparasjonsmiddel

som fås i handelen.

Merk:

Ta hensyn til anbefalingene fra den

aktuelle produsenten. Det er mulig å kjøre

videre når angivelsene fra produktets pro-

dusent overholdes. Dekkskift/hjulskift skal

utføres så snart som mulig.



Løsne hjulmutrene.



Sett inn jekken i det aktuelle festepunk-

tet på for- eller bakhjul.



Løft maskinen med jekken.

Merk:

Bruk en egnet, normal jekk.



Ta av hjulmutttere, på forhulene skrus

akslingen ut.



Ta av hjulet.



Sett på plass reservehjulet



Skru på hjulmutrene.



Slipp ned maskinen med jekken.



Trekk til hjulmutrene.

Forsiktig!

Motoren er utstyrt med oljemangelbryter.

Hvis oppfyllingsnivået ikke er tilstrekkelig,

slås motoren av, og det er ikke mulig å star-

te den igjen før man har etterfylt motorolje.



Fare

Fare for forbrenning!



La motoren avkjøles.



Kontroller tidligst 5 minutter etter at mo-

toren er stanset



Åpne panseret og sikre med støtten.

1 Oljepeilepinne

2 Oljeavtappingsskrue

3 Vingemutter

4 Luftfilter



Trekk ut oljepeilepinnen.



Tørk av peilepinnen, og skyv den så

langt inn at hodedelen av peilepinnen

ligger an mot oljepåfyllingsstussen (se

figur A).



Trekk ut oljepeilepinnen.



Kontroller oljenivå.



Etterfyll olje ved behov.

Oljetyper: Se Tekniske data

1 Sidedel venstre

2 Festeskrue sidedel



Åpne panseret og sikre med støtten.



Alle 4 festeskruene på venstre sidedel

skrus ut.



Ta av sidedel.



Trekk ut oljepeilepinnen.



Hold klart et oppsamlingsfat for brukt olje.



Skru ut oljeavtappingsskruen og samle

opp den brukte oljen.



Skru på oljetappepluggen.



Fyll på motorolje.

Oljetyper: Se Tekniske data



Steng oljepåfyllingsåpningen.



Vent i minst 5 minutter.



Kontroller oljenivå.



Sett på plass sidedelen igjen.

Fyll batterisyre i batteriet

Innsetting og tilkobling av batterier

Lade batteriet

1

2

3

Demontere batterier

Kontroll og justering av væskenivået på

batteriet

Hjulskift

Kontrollere motorens oljenivå og etter-

fylle olje

Skifte motorolje

97 NO
