Karcher IC 15-240 W Municipal: Stilllegung

     -

6

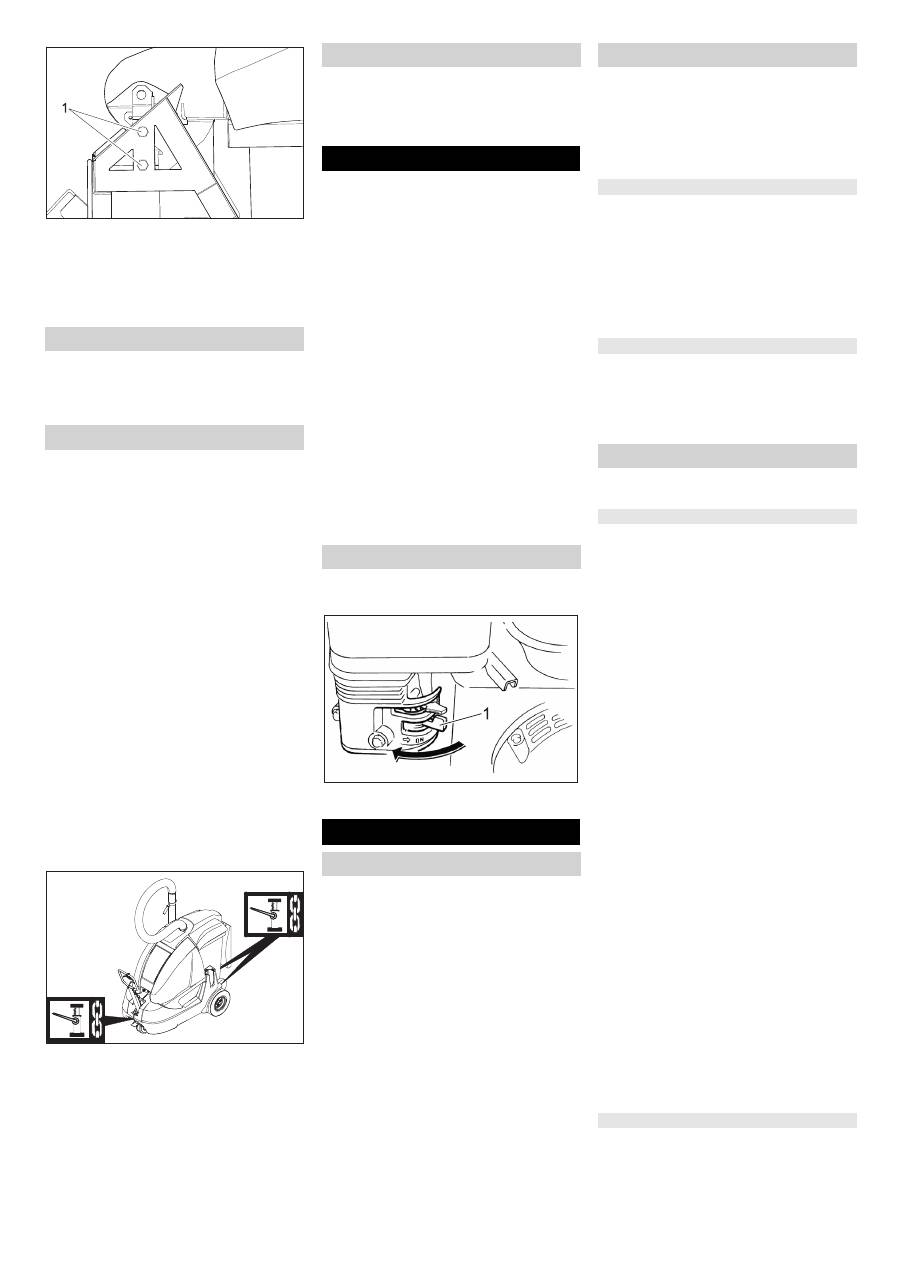

1 Befestigungsschraube Saugkopf



Befestigungsschrauben Saugkopf beid-

seitig lösen.



Saugkopf auf Abfallbehälter drücken

und gleichzeitig Befestigungsschrau-

ben festziehen.



Feststellbremse durch Loslassen der

Deichsel arretieren.



Zündschlüssel auf "0" drehen und

Schlüssel abziehen.



Gefahr

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes beim Transport be-

achten.



Gefahr

Generell muss beim Verladen des Gerätes

der Freilaufhebel in der oberen Stellung

eingerastet sein. Erst dann ist der Fahran-

trieb betriebsbereit. Das Gerät muss bei

Steigungen oder Gefälle immer mit Eigen-

antrieb bewegt werden.



Feststellbremse durch Loslassen der

Deichsel arretieren.



Zündschlüssel auf "0" drehen und

Schlüssel abziehen.



Tank entleeren. Kraftstoff durch geeig-

nete Pumpe absaugen.



Gerät an den Rädern mit Keilen si-

chern.



Gerät mit Spanngurten oder Seilen si-

chern.



Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien

gegen Rutschen und Kippen sichern.

Hinweis:

 Markierungen für Befestigungs-

bereiche am Grundrahmen beachten (Ket-

tensymbole). Das Gerät darf zum Auf- oder

Abladen nur auf Steigungen bis max. 18%

betrieben werden.



Gefahr

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes bei Lagerung beach-

ten.

Wenn das Gerät über längere Zeit nicht ge-

nutzt wird, bitte folgende Punkte beachten:



Gerät auf einer ebenen Fläche abstel-

len.



Feststellbremse durch Loslassen der

Deichsel arretieren.



Kraftstofftank volltanken und Kraftstoff-

hahn schließen.



Motoröl wechseln.



Zündschlüssel auf "0" drehen und

Schlüssel abziehen.



Zündkerze herausschrauben und ca.

3 cm³ Öl in die Zündkerzenbohrung ge-

ben. Den Motor ohne Zündkerze mehr-

fach durchdrehen. Zündkerze ein-

schrauben.



Gerät innen und außen reinigen.



Gerät an geschütztem und trockenem

Platz abstellen.



Batterie abklemmen.



Batterie im Abstand von ca. 2 Monaten

laden.



Gerätehaube öffnen und mit der Hau-

benstütze sichern.

1 Kraftstoffhahn



Hebel in Richtung "OFF" schieben.



Vor dem Reinigen und Warten des Ge-

rätes, dem Auswechseln von Teilen

oder der Umstellung auf eine andere

Funktion ist das Gerät auszuschalten

und der Zündschlüssel abzuziehen.



Bei Arbeiten an der elektrischen Anlage

ist die Batterie abzuklemmen.

–

Instandsetzungen dürfen nur durch zu-

gelassene Kundendienststellen oder

durch Fachkräfte für dieses Gebiet,

welche mit allen relevanten Sicher-

heitsvorschriften vertraut sind, durch-

geführt werden.

–

Ortsveränderliche gewerblich genutzte

Geräte unterliegen der Sicherheits-

überprüfung nach VDE 0701.

Vorsicht

Beschädigungsgefahr! Die Reinigung des

Gerätes darf nicht mit Schlauch- oder

Hochdruckwasserstrahl erfolgen (Gefahr

von Kurzschlüssen oder anderer Schä-

den).



Gefahr

Verletzungsgefahr! Staubschutzmaske

und Schutzbrille tragen.



Gerätehaube öffnen und mit der Hau-

benstütze sichern.



Gerät mit einem Lappen reinigen.



Gerät mit Druckluft ausblasen.



Gerätehaube schließen.



Gerät mit einem feuchten, in milder

Waschlauge getränktem Lappen reini-

gen.

Hinweis:

 Keine aggressiven Reinigungs-

mittel verwenden.

Hinweis:

 Der Betriebsstundenzähler gibt

den Zeitpunkt der Wartungsintervalle an.

Wartung täglich:



Motorölstand prüfen.



Ölstand Achsantrieb prüfen.



Reifenluftdruck prüfen.



Funktion aller Bedienelemente prüfen.



Dichtung an Saugkopf und Grobmüll-

klappe reinigen.

Wartung wöchentlich:



Kraftstoffleitung auf Dichtheit überprü-

fen.



Luftfilter prüfen.



Bewegliche Teile auf Leichtgängigkeit

prüfen.

Wartung alle 100 Betriebsstunden:



Kraftstoffleitung auf Dichtheit überprü-

fen.



Motorölwechsel (erster Wechsel nach

20 Betriebsstunden).



Zündkerze prüfen.



Batteriesäurestand prüfen.



Zustand und korrekten Sitz der Brems-

feder prüfen.



Spannung, Verschleiß und Funktion

der Antriebsriemen (Keilriemen und

Rundriemen) prüfen.



Kettenspannung der Antriebsketten

prüfen.

Hinweis:

 Beschreibung siehe Kapitel War-

tungsarbeiten.

Hinweis:

 Alle Service- und Wartungsarbei-

ten bei Wartung durch den Kunden, müs-

sen von einer qualifizierten Fachkraft aus-

geführt werden. Bei Bedarf kann jederzeit

ein Kärcher-Fachhändler hinzugezogen

werden.

Wartung nach 20 Betriebsstunden:



Erstinspektion durchführen.

Wartung alle 100 Betriebsstunden

Wartung alle 200 Betriebsstunden

Wartung alle 300 Betriebsstunden

Gerät ausschalten

Transport

Lagerung

Stilllegung

Kraftstoffhahn schließen

Pflege und Wartung

Allgemeine Hinweise

Reinigung

Innenreinigung des Gerätes

Außenreinigung des Gerätes

Wartungsintervalle

Wartung durch den Kunden

Wartung durch den Kundendienst

8 DE



-

7

Hinweis:

 Um Garantieansprüche zu wah-

ren, müssen während der Garantielaufzeit

alle Service- und Wartungsarbeiten vom

autorisierten Kärcher-Kundendienst ge-

mäß Inspektionscheckliste durchgeführt

werden.

Vorbereitung:



Gerät auf einer ebenen Fläche abstel-

len.



Feststellbremse durch Loslassen der

Deichsel arretieren.



Zündschlüssel auf "0" drehen und

Schlüssel abziehen.



Gefahr

Verletzungsgefahr durch nachlaufenden

Motor! Nach dem Abstellen des Motors 5

Sekunden warten. In dieser Zeitspanne un-

bedingt vom Arbeitsbereich fernhalten.

–

Vor sämtlichen Wartungs- und Repara-

turarbeiten Gerät ausreichend abküh-

len lassen.

–

Heiße Teile, wie Antriebsmotor und Ab-

gasanlage nicht berühren.

Beachten Sie beim Umgang mit Batterien

unbedingt folgende Warnhinweise:



Gefahr

Explosionsgefahr! Keine Werkzeuge oder

Ähnliches auf die Batterie, d.h. auf Endpole

und Zellenverbinder legen.



Gefahr

Verletzungsgefahr! Wunden niemals mit

Blei in Berührung bringen. Nach der Arbeit

an Batterien immer die Hände reinigen.



Gefahr

Explosionsgefahr. Für gute Lüftung sorgen.

Verletzungsgefahr, Explosionsgefahr. Si-

cherheitshinweise zum Umgang mit Batte-

rien in der separaten Betriebsanleitung des

Gerätes beachten.

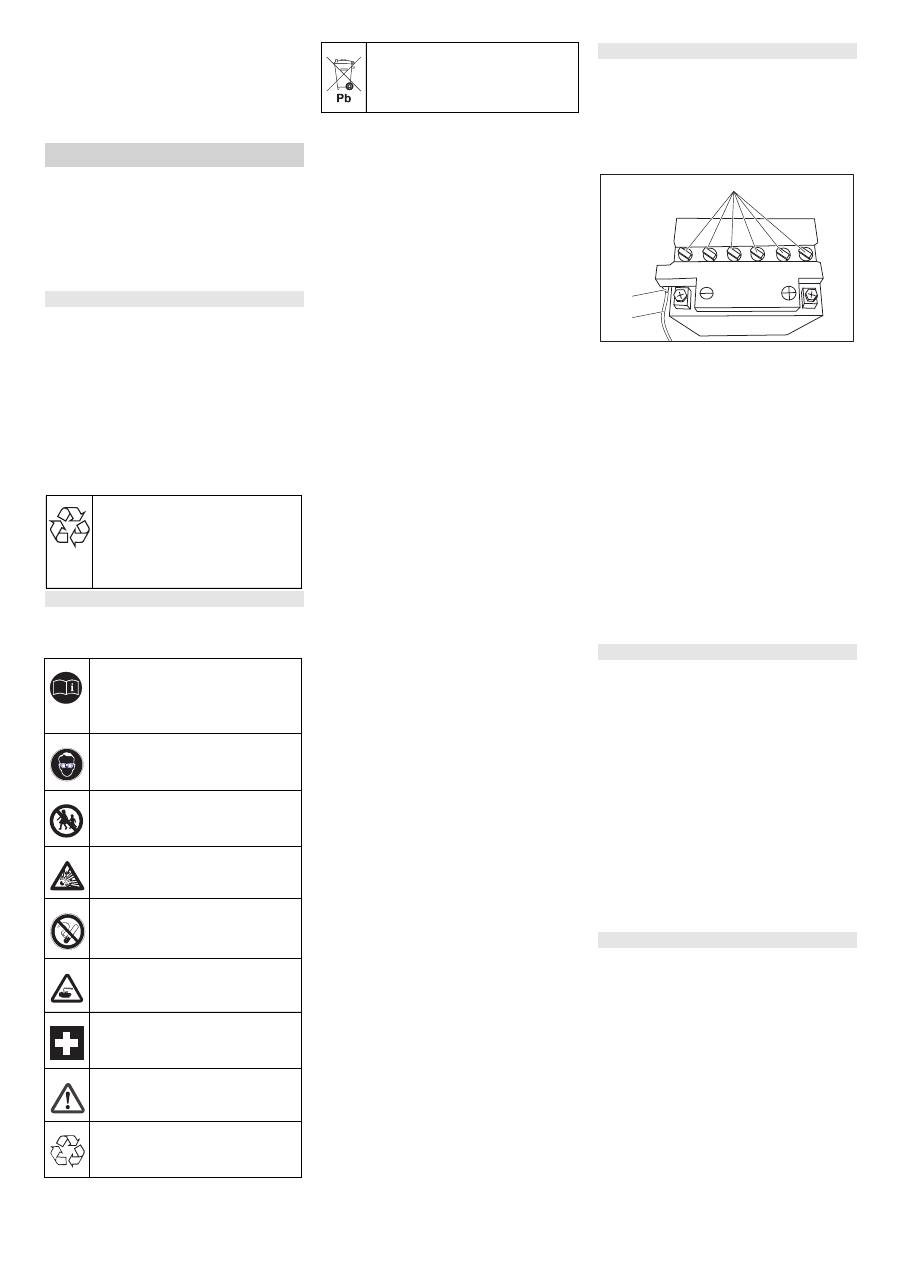

1 Zellenverschluss

2 Schlauchnippel

3 Batterie-Überlaufschlauch



Gerätehaube öffnen und mit der Hau-

benstütze sichern.



Batterie-Überlaufschlauch abziehen.



Saugkopf nach oben schwenken.



Deckel des Abfallbehälters schließen.



Abfallbehälter nach hinten aus dem Ge-

rät ziehen.



Halteriemen der Batterie lösen.



Batterie aus der Batteriehalterung neh-

men.



Zellenverschlüsse herausdrehen.



Zellen mit der beigepackten Säure bis

zur Markierung „UPPER LEVEL“ befül-

len.



Zellenverschlüsse einschrauben.



Saugkopf nach oben schwenken.



Deckel des Abfallbehälters schließen.



Abfallbehälter nach hinten aus dem Ge-

rät ziehen.



Batterie in die Batteriehalterung stellen.



Halteriemen um die Batterie legen und

festspannen.



Gerätehaube öffnen und mit der Hau-

benstütze sichern.



Polklemme (rotes Kabel) am Pluspol

(+) anschließen.



Polklemme am Minuspol (-) anschlie-

ßen.

Hinweis:

 Die Batteriepole und Polklem-

men auf ausreichenden Schutz durch Pol-

schutzfett kontrollieren.



Gefahr

Verletzungsgefahr! Sicherheitsvorschrif-

ten beim Umgang mit Batterien beachten.

Gebrauchsanweisung des Ladegeräther-

stellers beachten.



Batterie abklemmen.



Pluspol-Leitung des Ladegerätes mit

dem Pluspolanschluss der Batterie ver-

binden.



Minuspol-Leitung des Ladegerätes mit

dem Minuspolanschluss der Batterie

verbinden.



Netzstecker einstecken und Ladegerät

einschalten.

Wartungsarbeiten

Allgemeine Sicherheitshinweise

Bitte Motorenöl, Heizöl, Diesel

und Benzin nicht in die Umwelt

gelangen lassen. Bitte Boden

schützen und Altöl umweltge-

recht entsorgen.

Sicherheitshinweise Batterien

Hinweise auf der Batterie, in der

Gebrauchsanweisung und in der

Fahrzeugbetriebsanleitung be-

achten

Augenschutz tragen

Kinder von Säure und Batterien

fern halten

Explosionsgefahr

Feuer, Funken, offenes Licht und

Rauchen verboten

Verätzungsgefahr

Erste Hilfe

Warnvermerk

Entsorgung

Batterie nicht in Mülltonne werfen

Batteriesäure in Batterie einfüllen

Batterie einbauen und anschließen

Batterie laden

1

2

3

9 DE

     -

8



Batterie mit kleinstmöglichem Lade-

strom laden.



Gerätehaube öffnen und mit der Hau-

benstütze sichern.



Polklemme am Minuspol (-) abklem-

men.



Polklemme am Pluspol (+) abklemmen.



Saugkopf nach oben schwenken.



Deckel des Abfallbehälters schließen.



Abfallbehälter nach hinten aus dem Ge-

rät ziehen.



Halteriemen der Batterie lösen.



Batterie aus der Batteriehalterung neh-

men.



Verbrauchte Batterie gemäß den gel-

tenden Bestimmungen entsorgen.

Vorsicht

Bei säuregefüllten Batterien regelmäßig

den Flüssigkeitstand überprüfen.



Alle Zellverschlüsse herausdrehen.



Bei zu geringem Flüssigkeitspegel Zel-

len mit destilliertem Wasser bis zur

Markierung auffüllen.



Batterie laden.



Zellverschlüsse einschrauben.



Gefahr

Verletzungsgefahr!



Gerät auf einer ebenen Fläche abstel-

len.



Feststellbremse durch Loslassen der

Deichsel arretieren.



Zündschlüssel abziehen.



Bei Reparaturarbeiten auf öffentlichen

Straßen im Gefahrenbereich des flie-

ßenden Verkehrs Warnkleidung tragen.



Untergrund auf Stabilität prüfen. Gerät

zusätzlich mit Unterlegkeil gegen Weg-

rollen sichern.

Reifen überprüfen



Reifen-Lauffläche auf eingefahrene

Gegenstände überprüfen.



Gegenstände entfernen.



Geeignetes, handelsübliches Reifen-

Reparaturmittel verwenden.

Hinweis:

 Die Empfehlung des jeweiligen

Herstellers beachten. Weiterfahrt ist unter

Einhaltung der Angaben des Produkt-Her-

stellers möglich. Reifenwechsel bzw. Rad-

wechsel sobald wie möglich durchführen.



Radmuttern lösen.



Wagenheber an dem entsprechenden

Aufnahmepunkt des Vorder- bzw. Hin-

terrades ansetzen.



Gerät mit Wagenheber anheben.

Hinweis:

 Geeigneten handelsüblichen

Wagenheber verwenden.



Radmuttern entfernen, beim Vorderrad

Achse herausschrauben.



Rad abnehmen.



Ersatzrad ansetzen.



Radmuttern aufschrauben.



Gerät mit Wagenheber ablassen.



Radmuttern anziehen.

Vorsicht

Der Motor verfügt über einen Ölmangel-

schalter. Bei einem ungenügenden Füll-

stand schaltet sich der Motor aus und lässt

sich erst nach Auffüllen des Motoröls wie-

der starten.



Gefahr

Verbrennungsgefahr!



Motor abkühlen lassen.



Prüfung des Motorölstands frühestens

5 Minuten nach Abstellen des Motors

durchführen.



Gerätehaube öffnen und mit der Hau-

benstütze sichern.

1 Ölmessstab

2 Ölablassschraube

3 Flügelmutter

4 Luftfilter



Ölmessstab herausziehen.



Ölmessstab abwischen und soweit ein-

schieben, bis das Kopfteil des Ölmess-

stabs auf dem Öleinfüllstutzen aufliegt

(siehe Abbildung A).



Ölmessstab herausziehen.



Motorölstand prüfen.



Bei Bedarf Öl nachfüllen.

Ölsorte: siehe Technische Daten

1 Seitenteil links

2 Befestigungsschraube Seitenteil



Gerätehaube öffnen und mit der Hau-

benstütze sichern.



Alle 4 Befestigungsschrauben des lin-

ken Seitenteils herausschrauben.



Seitenteil abnehmen.



Ölmessstab herausziehen.



Auffanggefäß für Altöl bereithalten.



Ölablassschraube herausdrehen und

Altöl auffangen.



Ölablassschraube einschrauben.



Motoröl einfüllen.

Ölsorte: siehe Technische Daten



Öleinfüllöffnung verschließen.



Mindestens 5 Minuten warten.



Motorölstand prüfen.



Seitenteil wieder anbringen.



Gerätehaube öffnen und mit der Hau-

benstütze sichern.



Flügelmutter herausdrehen.



Fitereinsatz herausnehmen, prüfen und

reinigen.



Gereinigten oder neuen Filtereinsatz in

den Ansaugbehälter einsetzen.



Flügelmutter festschrauben.



Gerätehaube öffnen und mit der Hau-

benstütze sichern.

1 Zündkerze



Zündkerzenstecker abziehen.



Zündkerze herausschrauben und reini-

gen.



Gereinigte oder neue Zündkerze ein-

schrauben.



Zündkerzenstecker aufstecken.



(1) Füllstand prüfen



Gerätehaube öffnen und mit der Hau-

benstütze sichern.



Kontrolle des Füllstandes im Aus-

gleichsbehälter.

Hinweis:

 Der Ölstand muss zwischen der

“MAX“-Markierung und einem Abstand von

2 cm über dem Boden liegen.

1 Ausgleichsbehälter

Vorsicht

Diese Prüfung darf nur bei warmem Motor

erfolgen.



(2) Füllstand korrigieren



Gerätehaube öffnen und mit der Hau-

benstütze sichern.



Deckel des Behälters abnehmen.



Bei Bedarf vorsichtig Öl nachfüllen.

Batterie ausbauen

Flüssigkeitsstand der Batterie prüfen

und korrigieren

Rad wechseln

Motorölstand prüfen und Öl nachfüllen

Motoröl wechseln

Luftfilter prüfen und wechseln

Zündkerze reinigen oder wechseln

Füllstand Hydrauliköl prüfen,

korrigieren und Öl wechseln - Kreislauf

Achsantrieb

10 DE
