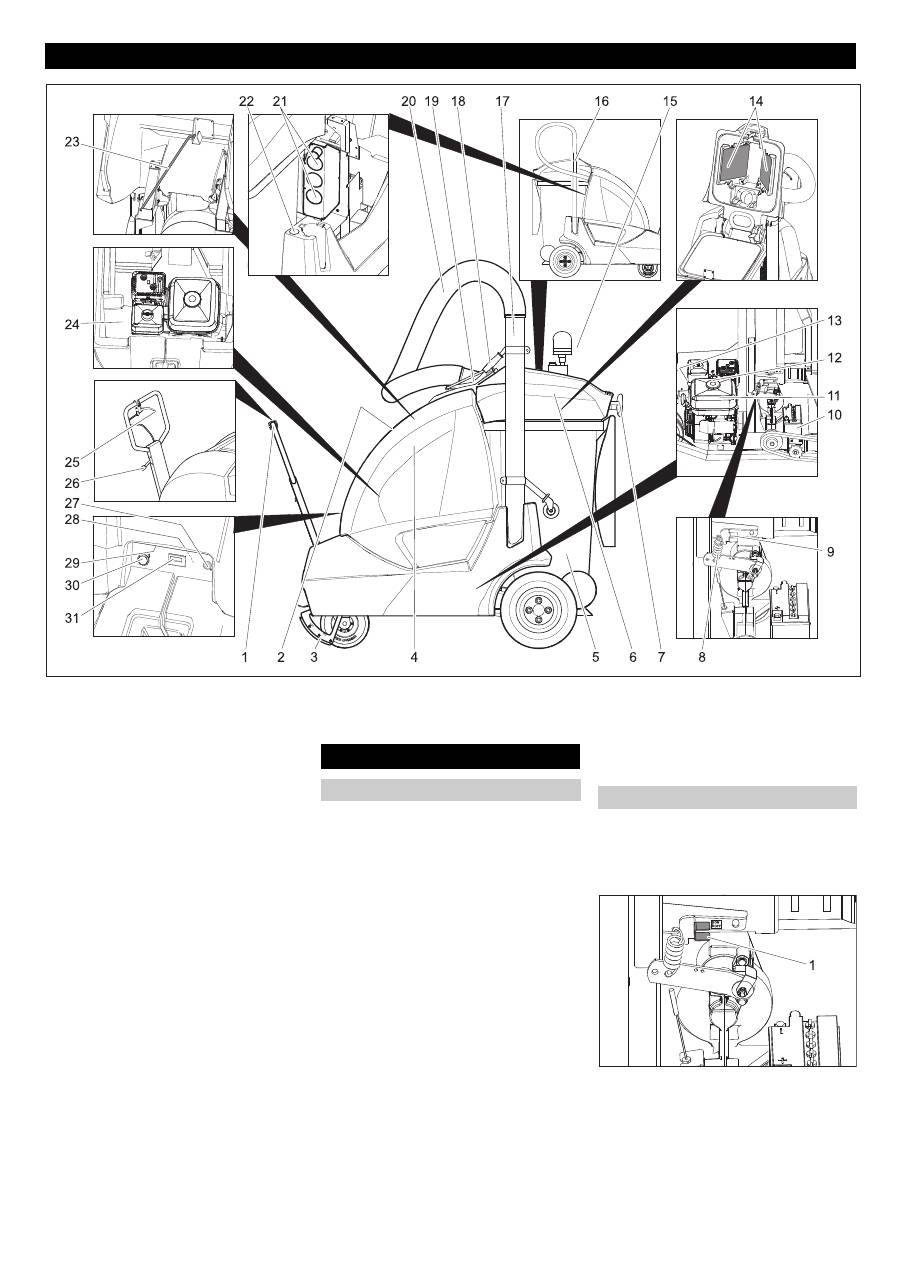

Karcher IC 15-240 W Municipal: Betjenings- og funksjonelementer Før den tas i bruk

-

3

1 Trekkstag

2 Støvrom

3 Oppkjøringshjelp fortauskant (tilleggs-

utstyr) *

4 Maskinhette

5 Avfallsbeholder

6 Sugehode

7 Håndtak filterrengjøring (ekstrautstyr,

monteringssett finstøvfilter) *

8 Bremsefjær

9 Friløpshendel

10 Batteri

11 Drivstofftank

12 Tanklokk

13 Drivstoffkran

14 Grovfilter (ekstrautstyr, monteringssett

finstøvfilter) *

15 Roterende varsellys (tilleggsutstyr) *

16 Blåserør (ekstrautstyr, monteringssett

løvblåser)

17 Sugerør

18 Håndtak

19 Grovavfallsklaff

20 Sugeslange

21 Uluftingsåpninger for suging.

22 VErktøyholder (for kost, spade...)

23 Støtte for panseret

24 Lagringsrom for 5-liter reservetank

(LxBxH: 165x147x247 mm)

25 Opplåsing/bremse

26 Gasshendel

27 Tenningslås

28 Sikring elektrostarter, 15 A (på baksiden)

29 Håndtak maskindeksel

30 Choke

31 Driftstimeteller

* Ved 1.183-904.0 inkludert i leveransen.



Fare

Fare for personskader og materielle ska-

der! Ikke bruk gaffeltruck for å laste av mas-

kinen.

Gå frem på følgende måte ved lossing:



Kutt over pakketeipen av plast og fjern

folien.



Fjern spennbåndfestene fra anslag-

sunktene.



Fjern fetet på forhjulene.



Friløpshendel for å bevege maskinen

uten å innstille egen drift (se under).



Kjør maskinen frem fra pallen.



Sving sugehodet opp.



Lukk dekselet på avfallsbeholderen.



Trekk avfallsbeholderen bakover ut av

maskinen.



Fyll baterisyre i batteriet (se kapittelet

Vedlikeholdsarbeider).



Svart kabel kobles til batteriet og festes

med klemskruen.



Skyv inn avfallsbeholderen i maskinen.



Åpne dekselet på avfallsbeholderen.



Sving ned sugehodet.



Friløpshendel for å bevege maskinen

med innstilt egen drift (se under).

Maskinen kan beveges på to måter:

(1) Trille maskinen (se Trille maskin for

hånd).

(2) Kjøre maskinen (se Kjøre maskinen for

egen drift).



Fare

Fare for skader! Før innkobling av friløp må

maskinen sikres mot å rulle.



Åpne panseret og sikre med støtten.

1 Friløpshendel



Trykk ned rød friløpshendelen, skyv

den til venstre og i lås.

Fremdriften er dermed satt ut av funksjon.



Lukk maskinhetten.

Maskinen kan skyves.

Merk:

Ikke trill lettsmuss-sugeren for hånd

over lengre strekninger og ikke raskere enn

6 km/t.

Betjenings- og funksjonelementer Før den tas i bruk

Lossing

Trille maskinen for hånd
