Karcher Aspiro-brosseur CV 85-2 RS: Transport Förvaring Skötsel och underhåll



-

5

Kör några gånger på fri yta i början för att

lära känna maskinen.



Fara

Risk för vältning vid alltför starka stigningar.

Î

Kör endast stigningar på upp till 10% i

fartriktning.

Risk för vältning vid hög fart i kurvor.

Sladdrisk på vått golv.

Î

Kör långsamt i kurvor.

Risk för vältning på instabila underlag.

Î

Använd maskinen bara på fasta underlag.

Risk för vältning vid för stark sidvärtes lut-

ning.

Î

Körning i rät vinkel mot körriktningen på

stigningar får bara ske med en lutning

på högst 10%.

Î

Kliv upp på arbetsytan och håll säker-

hetspedalen nedtryckt med hjälp av

vänsterfoten.

Î

Tryck inte på körpedalen.

Î

Frigör nöd-stopp-knappen genom att

vrida den.

Î

Ställ nyckelbrytaren på "1".

Î

Ställ in körriktning med körriktningsom-

kopplaren på kontrollpanelen.

Î

Välj hastighet med reglaget för hastig-

hetsval (3 steg).

Î

Tryck på upplåsningsknappen.

Î

Tryck försiktigt på körpedalen för att fara.

Anvisning

Körriktningen kan även ändras under färd.

Genom att köra fram och tillbaka flera

gånger kan även kraftigt nedsmutsade ytor

rengöras.

Vid överbelastning kopplas motorn från ef-

ter en viss tid.

Î

Låt maskinen svalna under minst 15 mi-

nuter.

Î

Tryck åter in säkring för körning på ma-

növerpanelen.

Î

Före sugning tas grövre smuts, trådar

och snören bort från den yta som ska

rengöras så att materialet inte kan fast-

na i borstarna.

몇

Varning!

Risk för skada på golvbeläggning. Låt inte

maskinen arbeta stillastående. Höj och

sänk sug-/borsthuvud endast under färd.

Stanna inte med nedsänkt borst-/sughu-

vud.

Î

Förflytta spak för höjning/sänkning av

borst-/sugenhet neråt - sidoborste och

borst-/sughuvud sänks ner.

Borstdrift och sugturbin startar så snart

borst-sugenheten sänks ner.

Î

Tryck på körpedalen och kör ut på den

yta som skall rengöras.

Observera

Vid rengöring rekommenderas hastighets-

nivå 2. Hastighetsnivå 3 är endast avsedd

för transportkörning.

Î

Välj hastighet med reglaget för hastig-

hetsval.

Î

Förflytta spak för höjning/sänkning av

borst-/sugenhet uppåt och haka fast åt

vänster - sidoborste och borst-/sughu-

vud lyfts upp och stängs av.

Î

Ställ maskinen på ett jämnt underlag.

Î

Vrid nyckelreglaget till "0" och drag ur

nyckeln.

Î

Utför underhållsarbete "dagligen/efter

avslutat arbete" (se kapitel "Underhåll

och service").

Î

Säkra maskinen mot rullning med kilar.



Fara

Risk för skada! Vid på- eller avlastning får

maskinen bara köras i lutningar på max.

10%. Kör långsamt.

Varning

Risk för person och egendomsskada! Ob-

servera vid transport maskinens vikt.

Î

Tag bort sugskena, borstar och sprut-

skydd från maskinen.

Î

Vid transport i fordon ska maskinen

säkras enligt respektive gällande be-

stämmelser så den inte kan tippa eller

glida.

1 Fästpunkter

Varning

Risk för person och egendomsskada! Ob-

servera maskinens vikt vid lagring.

Denna maskin får endast lagras inomhus.



Fara

Risk för skada! Ställ nyckelbrytaren på "0"

innan arbeten göres på maskinen och tag

ur nyckeln. Drag ur batterikontakten.

Före ibruktagning:

Î

Kontrollera däckens kondition.

Î

Kontrollera om det inre locket i filter-

kammaren sluter tätt.

Î

Kontrollera om det finns smutsavlag-

ringar i sugslangen, rengör vid behov.

Î

Kontrollera att sugslangens stickanslut-

ningar är täta.

Î

Kontrollera att säkerhetspedal, kör-

pedal och ratt fungerar korrekt.

Î

Kontrollera syranivån hos våtbatterier,

fyll på destillerat vatten vid behov.

Î

Kontrollera hur full filterpåsen är, byt

den vid behov.

Efter arbetets slut:

Î

Rengör borstarna och kontrollera om

de är slitna.

Borststråna är slitna när de nått samma

längd som de gula stråna.

Î

Rengör maskinen utvändigt med en

fuktig trasa, doppad i tvättlut.

Î

Undersök maskinen utvändigt med av-

seende på skador.

Î

Ladda batterierna.

Î

Rengör batteriöversidan.

Î

Kontrollera syratätheten hos våtbatterier.

Î

Kontrollera att batterikabeln sitter fast

ordentligt.

Î

Rengör batteriutrymmet och höljet.

Î

Kontrollera drivkedjans sträckning (se

"Underhållsarbeten").

Î

Kontrollera om drivkedjan uppvisar

tecken på slitage.

Î

Kontrollera inställningen av borst-/sug-

huvudet.

Î

Kontrollera parkeringsbromsen. *

Î

Kontrollera slitage och sträckning hos

kedjor, vajrar och brytrullar för upphöj-

ningen av borst- och sughuvudet.  *

Î

Kontrollera alla motorer med avseende

på slitage på kolborstar och kommuta-

torer. *

Î

Kontrollera sträckningsanordningen för

styrkedjorna. *

* Utförs av kundservice.

Körning

Överbelstning

Suga

Avsluta sugning

Ta ur drift

Transport Förvaring Skötsel och underhåll

Underhållsschema

Dagligen

Var 50:e driftstimme

Var 100:e drifttimme

Var 200:e drifttimme

81 SV

     -

6

För säker drift av maskinen kan service-

kontrakt ingås med ansvarigt Kärcher-för-

säljningsställe.

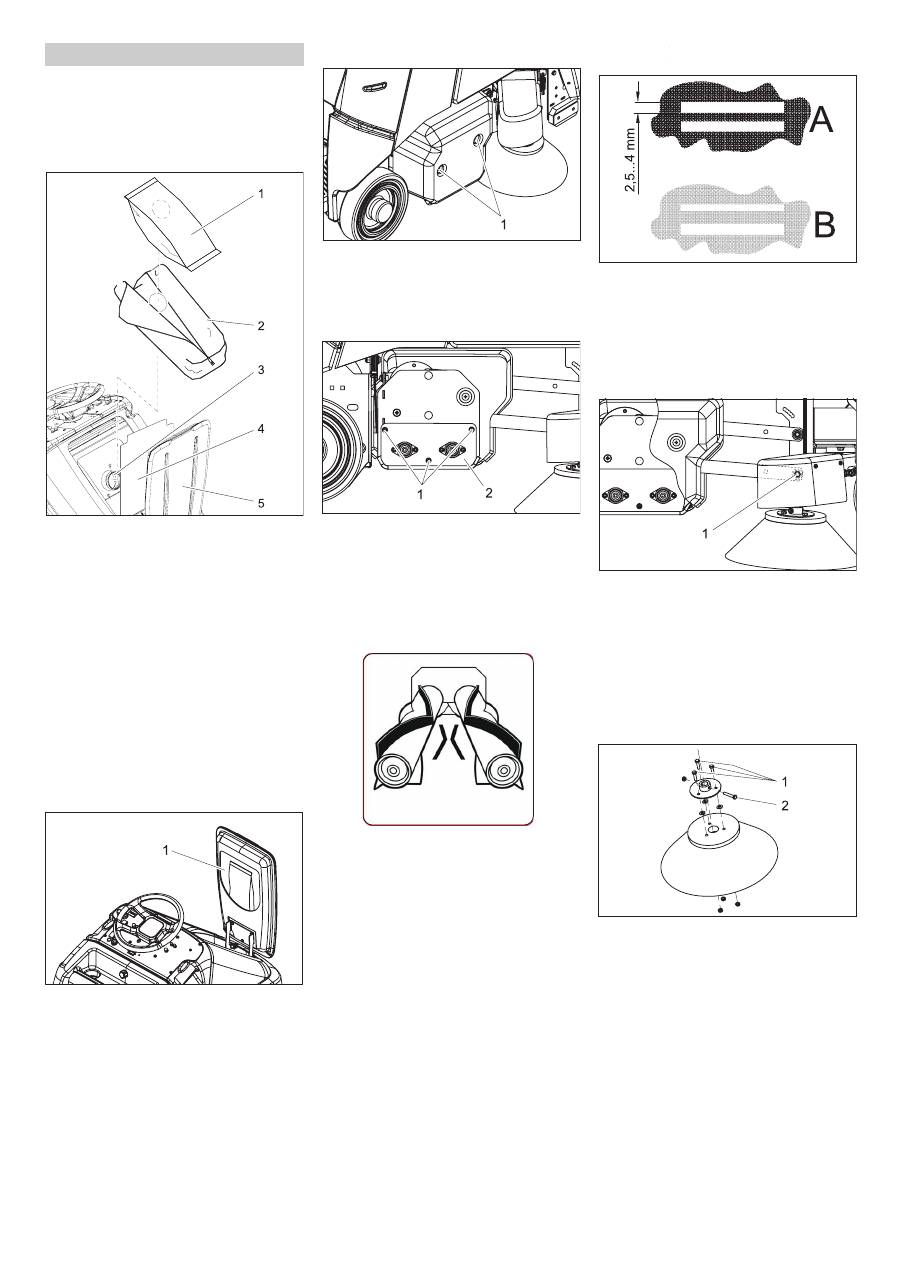

1 Filterpåse

2 Filterpåse

3 Anslutningsrör

4 Inre lock filterkammare

5 Lock filterkammare

Î

Öppna båda locken på filterkammaren.

Î

Öppna dragkedjan på filtersäcken.

Î

Drag bort den fulla filterpåsen från an-

slutningsfästet.

Î

Tag filterpåsen ur filtersäcken och kas-

ta den.

Î

Rengör filterkammaren om detta be-

hövs.

Î

Om det behövs så drag bort filtersäcken

från ansutningsfästet och skaka ur, el-

ler rengör, den.

1 Förvaringsfack för filterpåsar

Î

Tag fram en ny filterpåse, finns i förva-

ringsfacket i locket, och lägg den i filter-

säcken.

Î

Skjut öppningen på filterpåsen över an-

slutningsfästet.

Î

Stäng dragkedjan på filtersäcken.

Î

Stäng båda locken på filterkammaren.

1 Skruv

Î

Tag bort båda skruvarna till skyddet på

maskinens högersida.

Î

Tag bort skyddet.

1 Skruv

2 Lagersköld

Î

Skruva bort skruvarna som håller lager-

skölden.

Î

Drag bort lagerskölden.

Î

Drag ut borstar.

Î

Skjut in nya borstar och vrid tills gripa-

ren hakar fast. Borstarnas inställning

måste motsvara bilden ovan.

Î

Återmontera lagersköld och skydd.

Î

Kör maskinen på hårt, plant golv (inte

på matta).

Î

Låt maskinen arbeta stillastående, med

nedsänkt borst-/sughuvud, under 30

sekunder.  (Tryck försiktigt på färdpeda-

len så att borstarna arbetar utan att ma-

skinen förflyttas).

Î

Höj borst-/sughuvud och kör fram ca.

en meter.

Î

Borstarna har efterlämnat ett mönster

på golvet.  Bedöm mönstret med bilden

nedan som mall:

A Båda borstarna efterlämnar mönster

som är lika breda - borst-/ sughuvudet

är inställt parallellt med golvet.

B Borstarna efterlämnar mönster som är

olika breda - borst-/ sughuvudet måste

justeras.

1 Skruv

Î

Lossa skruv på båda sidor, förskjut i det

avlånga hålet och drag fast igen.

– Förstora de bakre borstarnas anlägg-

ningsyta - förskjut skruvarna framåt.

– Förstora de främre borstarnas anlägg-

ningsyta - förskjut skruvarna bakåt.

1 Fästskruv fläns

2 Fästskruv borste

Î

Skruva ur fästskruv fläns och drag bort

borste och fläns från drivaxeln.

Î

Skruva ur fästskruvar borste och skilj

borste från fläns.

Î

Ny borste monteras i omvänd ordnings-

följd.

Underhållsarbeten

Underhållskontrakt

Byta filterpåse

Byta borstvalsar

Kontrollera inställning av borst-/sughu-

vud

Justera inställning borst-/sughuvud

Byta sidoborste

82 SV
