Karcher ICC 2 D ADV STAGE IIIa: Eléments de commande et de fonction

-

3

Figure 1

1 Volant

2 Pupitre de commande

3 Eclairage

4 Balai latéral droite, avant

(uniquement un système de 4 balai)

5 Balai latéral droite, arrière

(uniquement un système de 4 balai)

6 Balai latéral gauche, avant

(uniquement un système de 4 balai)

7 Balai latéral gauche, arrière

(uniquement un système de 4 balai)

8 Trappe à gros déchets

9 Siège de conducteur

10 Bac à poussières

11 Réservoir de carburant

12 Essuie-glace

13 Rétroviseur extérieur droite

14 Rétroviseur extérieur gauche

15 Rétroviseur

16 Radiateur d'eau

17 Radiateur d'huile

18 Radiateur Climatisation (accessoire)

19 Réservoir Eau pour le lave-glace

20 Boîte à fusible Cabine de conducteur

21 Pédale de frein

22 Pédale de marche

23 Pédale d'actionnement de la trappe à

gros déchets (lever/abaisser)

24 Boîte à fusible Compartiment moteur

25 Anneau de remorque, avant

26 Anneau de remorque, arrière

27 Feu à la ronde

28 Blocage Levage de balai latéral

(uniquement un système de 2 balai)

Figure 2

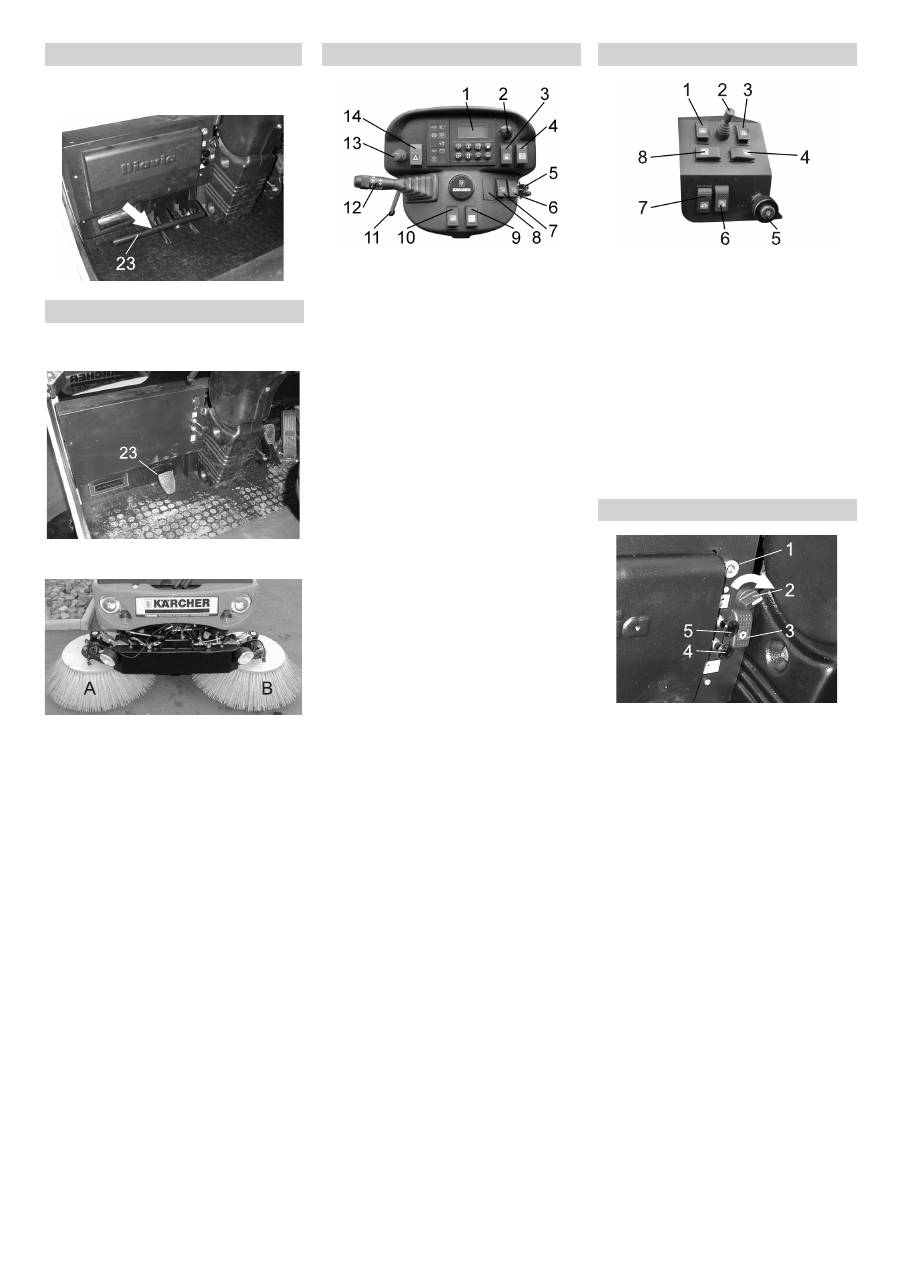

Eléments de commande et de fonction

46 FR

     -

4

–

Pédale d'actionnement de la trappe à

gros déchets (lever/abaisser)

Figure 3

–

Pédale d'actionnement de la trappe à

gros déchets (lever/abaisser)

Figure 4

Figure 5

A Balai latéral droit

B Balai latéral gauche

Figure 6

1 Ecran

2 Réglage Rotation du balai latéral

3 Hydraulique de travail

1. Niveau = activer l'hydraulique de tra-

vail

2. Niveau = activer la turbine d'aspira-

tion et les balais latéraux

4 Levée de la bouche d'aspiration

5 Clé de contact

6 Lave-glace

7 Essuie-glace

8 Chauffage de rétroviseur extérieur (ac-

cessoire)

9 Feu à la ronde

10 Commutateur d'éclairage de service

11 Réglage des colonnes de direction

12 Interrupteur de combinaison

13 Levier pour la direction de déplacement

14 Dispositif de feux clignotants avertis-

seurs

Figure 7

1 Relever/ abaisser le balai latéral

Décharge hydraulique du balai latéral

(accessoire)

2 Manette sortir/entrer le balai latéral

3 Bloquer les balais latéraux

4 Inclinaison Balai latéral, gauche

(uniquement un système de 4 balai)

5 Réglage Rotation de moteur

6 Activer / désactiver l'eau vaporisée

7 Interrupteur d'actionnement du bac à

poussières (relever/abaisser)

8 Inclinaison Balai latéral, droite

(uniquement un système de 4 balai)

Figure 8

1 Raccordement de 12V

2 Ventilation

3 Activer/désactiver la climatisation (ac-

cessoire)

4 Commande d'air neuf/d'air recirculé

5 Chauffage

Système de 4 balais

Système de 2 balais

Pupitre de commande

Console

Barre de réglage

47 FR
