Karcher IB 7/40 Classic: Forskriftsmessig bruk Funksjon Betjeningselementer

     -

2

som f.eks. beskyttelsesinnretninger, spray-

verktøyslanger eller spraypistoler.

Fare for klemskader fra doseringsinnretnin-

gen. Før du tar av beskyttelsesplaten i tørr-

isbeholderen skal støpselet på apparatet

ubetinget trekkes ut av stikkontakten.

For drift av dette anlegget gjelder følgende

forskrifter og retningslinjer i Forbundsrepu-

blikken Tyskland (kan bestilles fra Carl

Heymanns Verlag KG, Luxemburger

Straße 449, 50939 Köln):

–

BGV D 26 Strålebearbeiding

–

Gjennomføringsanvisning for

BGV D 26

–

BGR 117 Arbeide i trange rom

–

BGR 189 Bruk av vernetøy

–

BGR 195 Bruk av vernehansker

–

BGR 500 Arbeid med sandblåsnignsut-

styr

–

BGI 534 Arbeide i trange rom

–

BGI 836 Gassvarsler

Dersom nødstoppknappen trykkes, stop-

per tilførsel av tørris og luftstrømmen fra

dysen stoppes.



Slipp avtrekkshendelen på strålepisto-

len.



Trykk på nødstoppknappen.

Tørrisdoseringen stoppes og luftstrømmen

fra dysen avbrytes.



Avbryte trykkluftsforsyningen.

Apparatet brukes for å fjerne smuss ved

hjelp av tørrispellests som slynges ut ved

hjelp av en luftstråle.

Apparatet skal ikke brukes i eksplosjonfar-

lige omgivelser.

Som strålemiddel skal det bare brukes tørr-

ispellets. Bruk av andre strålemiddel kan

føre til skader på apparatet.

Trykkluft føres til strålepistolen via en trykk-

reguleringsventil. Ved inntrykking av av-

trekkshendelen på strålepistolen åpnes

ventilen og luftstrålen strømmer ut av strå-

lepistolen. I tillegg doseres tørrispellets inn

i luftstrålen via doseringsinnretningen. Ved

apparatversjon "IB 7/40 Advanced" kan do-

seringen slås av på strålepistolen. Tørris-

pelletsene preller av overflaten som skal

rengjøres og fjerner smuss. Ved hjelp av

tørrispelletsene som er -79 °C kalde opp-

stård det dessuten temperaturspenninger

mellom smuss og objektet som rengjøres,

noe som også fører til oppløsning av smus-

set. Videre forandres tørrisen ved avprel-

ling straks til gassformet karbondioksyd og

får derved 700 ganger så stort volum.

Smuss som har blitt undergravd av tørris

blir derved straks vekksprengt.

Under strålearbeidet sørger en vibrator på

tørrisbeholderen for at tørrispelletene etter-

mates hele tiden.

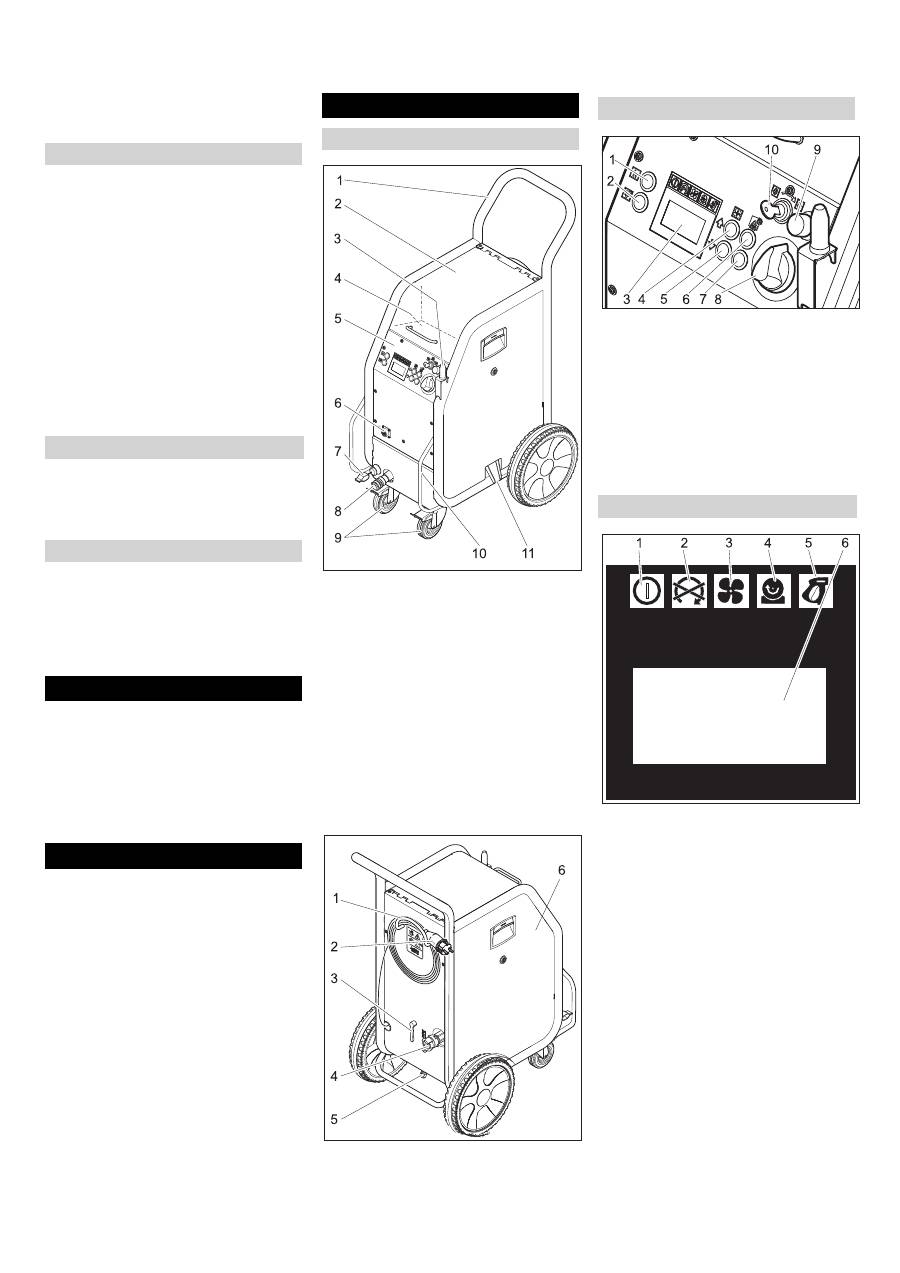

1 Skyvebøyle

2 Deksel tørrisbeholder

3 Holder for strålepistol

4 Lagringsrom for tilbehør

5 Betjeningspanel

6 Kobling styreledning

7 Jordingskabel med klemme (kun IB 7/

40 Advanced, opsjon ved IB 7/40 Clas-

sic)

8 Kobling strålemiddelslange

9 Styrerulle med holdebremse

10 Transporthåndtak, rammebeskyttelses-

bøyle

11 Tørrisuttak, for tømming av beholderen

1 Kabelholder

2 Strømkabel med støpsel

3 Trykkavlastningsventil, kondensattav-

tapping for vannavskiller

4 Trykklufttilkobling

5 Kondensatavtapping

6 Sikring F1, under sidepanelet

1 Tast for statistikk, tilbakestille telleren

2 Tast for tømming tørrisbeholder

3 Display

4 Tast for økning av stråletrykket

5 Tast for redusering av stråletrykket

6 Tast for økning av tørrisdoseringen

7 Tast for redusering av tørrisdoseringen

8 Apparatbryter

9 Nødstoppknapp

10 Nøkkelbryter

1 Kontrollys styrespenning

grønn: Styrespenning i orden

rød: Styrespenning for lav

gul: Tømming tørrisbeholder aktiv

2 Kontrollys Nød-Stopp

rød: Nød-Stopp-Knapp betjent

grønn: Nød-Stopp-Knapp ikke betjent

3 Kontrollys trykkluft

grønn: Trykk i orden

oransje: valgt stråletrykk ikke oppnådd

rød: Trykk for lavt (under 0,15 MPa/1,5

bar)

4 Kontrollys doseringsinnretning

grønn: Drift i orden

rød: Funksjonsfeil ved driften

5 Kontrollys strålepistol

grønn: Strålepistol i orden

oransje: Avtrekkerhendelen på stråle-

pistolen er trykket inn under innkoblin-

gen

rød: Strålepistolen er koblet fra eller sty-

ringsledningen er skadet

6 Anvisningsfelt

Forskrifter og retningslinjer

Sikkerhetsinnretninger

Nødstoppknapp

Slå av i nødsfall

Forskriftsmessig bruk Funksjon Betjeningselementer

Apparat

Betjeningspanel

Display
