Karcher IB 7/40 Classic: Ändamålsenlig användning Funktion Reglage

     -

2

Använd inte maskinen om en anslutnings-

ledning eller viktiga maskindelar är skada-

de, t.ex. säkerhetsanordningar,

strålmedelslang eller strålpistol.

Klämrisk genom doseringsanordningen.

Innan skyddsplåten i torrisbehållaren tas

bort måste aggregatets nätkontakt ovillkor-

ligen skiljas från eluttaget.

För denna anläggning gäller följande före-

skrifter och riktlinjer i Förbundsrepubliken

Tyskland (kan erhållas på förlaget Carl

Heymanns Verlag KG, Luxemburger

Straße 449, D-50939 Köln):

–

BGV D 26 Strålarbeten

–

Manual för BGV D 26

–

BGR 117 Arbete på små ytor

–

BGR 189 Användning av skyddsklädsel

–

BGR 195 Användning av skyddshand-

skar

–

BGR 500 Arbeta med strålaggregat

–

BGR 534 Arbete på små ytor

–

BGI 836 Gasvarnare

Om nödstoppsknappen trycks in stoppas

torrisdoseringen och luftströmmen från

munstycket avbryts.



Släpp strålsprutans startspak.



Tryck på nödstoppsknappen.

Torrisdoseringen stoppas och luftström-

men från munstycket avbryts.



Bryt tryckluftsförsörjningen.

Aggregatet är avsett för borttagning av

smuts med hjälp av torrispellets som på-

skyndas av en luftstråle.

Aggregatet får inte användas i omgivning

där explosionsrisk föreligger.

Endast torrispellets får användas som strål-

medel. Användning av andra strålmedel

kan leda till skador på aggregatet.

Tryckluft når strålsprutan via en tryckregle-

ringsventil. Ventilen öppnas när startspa-

ken på strålsprutan aktiveras, och

luftstrålen strömmar ur strålsprutan. Dess-

utom doseras torrispellets in i luftstrålen via

doseringsanordningen. Hos versionen

"B 7/40 Advanced" kan doseringen stäng-

as av på strålpistolen. Torrispelletsen stö-

ter emot den yta som ska rengöras och

avlägsnar smutsen. Genom de 79 °C kalla

torrispelletsen uppstår dessutom värmes-

pänningar mellan smuts och rengöringsob-

jekt; även dessa spänningar bidrager till att

smutsen löses upp.  För övrigt förvandlas

torrisen omgående till koldioxid i gasform

när den träffar ytan och har då 700 gånger

större volym. Av torrisen borttagen smuts

sprängs på detta sätt bort.

Under drift sörjer en vibrator på torrisbehål-

laren för kontinuerlig påfyllning av torrispel-

lets.

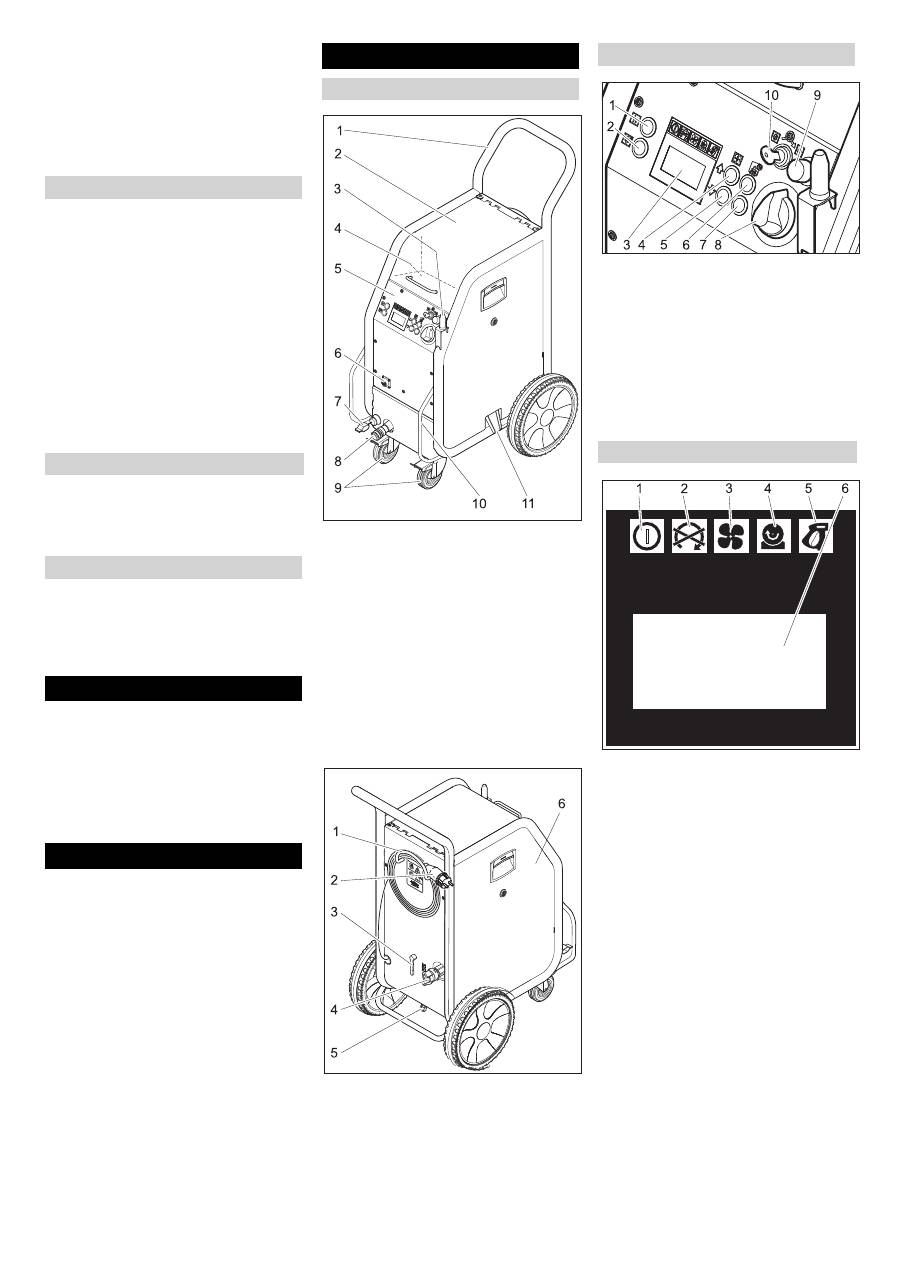

1 Skjuthandtag

2 Lock torrisbehållare

3 Hållare för strålspruta

4 Förvaringsfack för tillbehör

5 Användningsområde

6 Koppling styrledning

7 Jordningskabel med klämma (endast

IB 7/40 Advanced, tillval för IB 7/40

Classic)

8 Koppling med strålmedelslang

9 Styrhjul med parkeringsbroms

10 Transporthandtag, skyddsbygel

11 Torristömning, för tömning av behållare

1 Kabelfäste

2 Nätkabel med nätkontakt

3 Tryckavlastningsventil, tömning av kon-

densat i vattenavskiljaren

4 Tryckluftanslutning

5 Kondensatutsläpp

6 Säkring F1, under sidoskyddet

1 Knapp Statistik, återställa räkneverk

2 Knapp Tömning torrisbehållare

3 Display

4 Knapp Öka stråtryck

5 Knapp Minska stråltryck

6 Knapp Öka torrisdosering

7 Knapp Minska torrisdosering

8 Huvudreglage

9 Nödstoppsknapp

10 Nyckelbrytare

1 Kontrollampa styrspänning

grön: Styrspänning ok

röd: Styrspänning för låg

gul: Tömning torrisbehållare aktiv

2 Kontrollampa Nödstopp

röd: Nödstoppsknapp intryckt

grön: Nödstoppsknapp inte intryckt

3 Kontrollampa tryckluft

grön: Tryck ok

orange: Valt stråltryck inte uppnått

röd: För lågt tryck (under 0,15 MPa/1,5

bar)

4 Kontrollampa doseringsanordning

grön: Drift ok

röd: Driftstörning

5 Kontrollampa strålpistol

grön: Strålpistol fungerar

orange: Strålpistolens startspak aktive-

rad under uppstarten.

röd: Strålpistolen urtagen eller styrled-

ning skadad

6 Indikeringsfält

Föreskrifter och riktlinjer

Säkerhetsanordningar

Nödstoppsknapp

Avstängning vid nödfall

Ändamålsenlig användning Funktion Reglage

Aggregat

Användningsområde

Display
