Karcher IB 7/40 Classic: Assistance en cas de panne

-

7



Examiner le tuyau flexible de moyen de

rayon avec soin sur des déchirures, des

lieux de brisure et d'autres dommages.

Les lieux mous dans le tuyau flexible

montrent l'usure sur l'intérieur du tuyau

flexible. Remplacer le tuyau flexible dé-

fectueux ou usé par un nouveau.



Examiner les câbles électriques et les

prises sur des dommages. Laisser

échanger les pièces défectueuses du

service après-vente.



Vérifier si les accouplements au tuyau

flexible de moyen de jet, à l'appareil et

au pistolet de jet sont endommagés et

usés. Remplacer le tuyau défectueux,

laisser remplacer les accouplement dé-

fectueux à l'appareil ou au pistolet de jet

par le service après-vente.



Vérifier si le dispositif de dosage est en-

dommagé et étanche. S'il y a des dom-

mages/non étanchéités, informer le

service après-vente.



Contrôler le bon serrage des capu-

chons de fixation des roues arrière.



Laisser contrôler l'appareil par le ser-

vice après-vente.



Renouveler le tuyau flexible de moyen

de jet au moins tous les 2 ans.

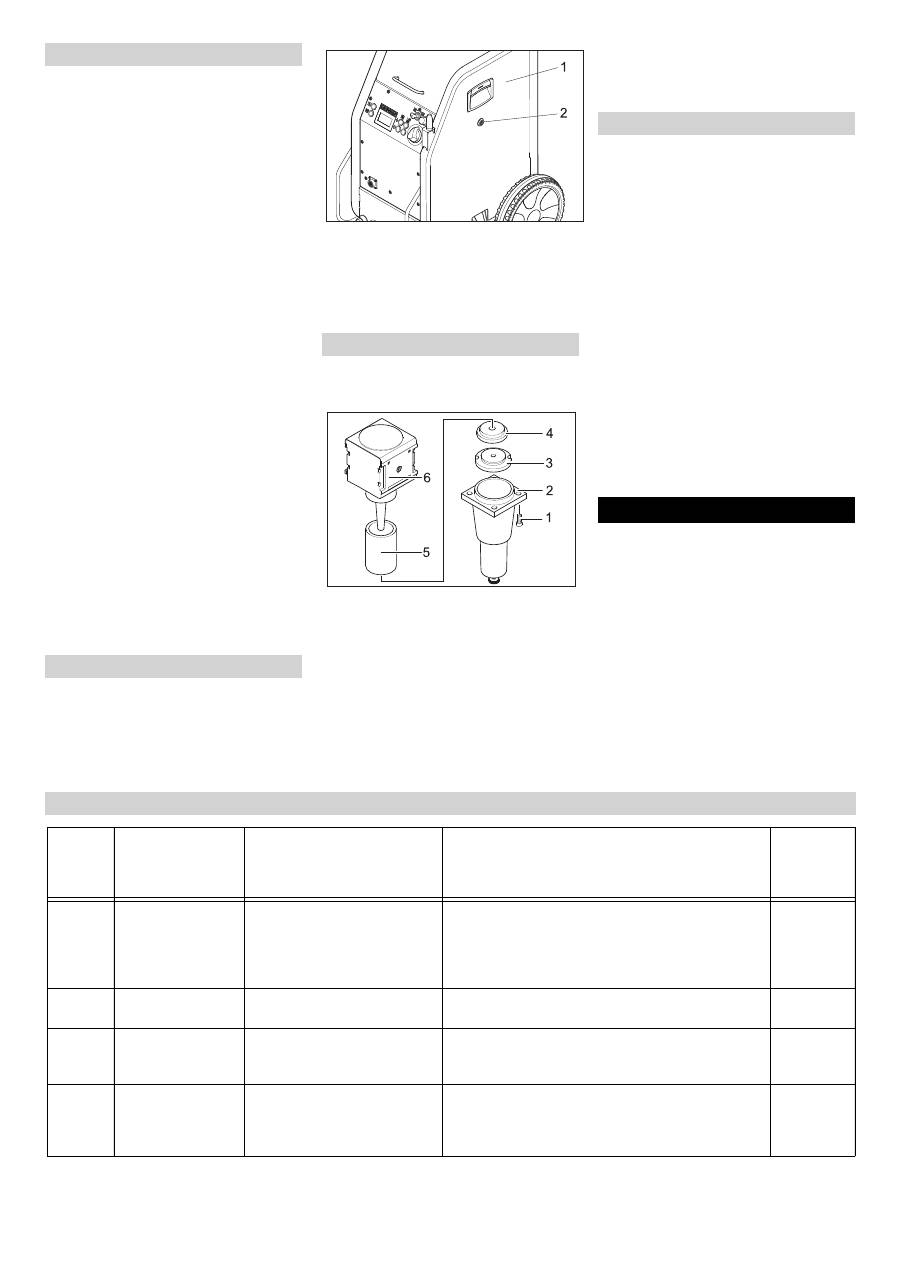

Pour la réalisation de certains travaux de

maintenance, les revêtements latéraux de

l'appareil doivent être éliminés:

1 Revêtement latéral

2 Attache rapide



Ouvrir les attaches rapides en sens in-

verse des aiguilles d'une montre.



Déposer l'habillage latéral.

1 Vis

2 Parte inférieure

3 Ecrou

4 Disque

5 Elément d'un filtre

6 Parte supérieure



Dévisser 4 vis.



Retirer la parte inférieure.



Dévisser l'écrou.



Retirer le disque.



Retirer l'élément de filtre et changer par

un nouveau.



Monter le séparateur de nouveau en

ordre inverse.

Selon BGV D 26 les examens suivants

doivent être entrepris à l'appareil par un

compétent. Les résultats de l'essai doivent

être retenus dans un certificat d'essai. Le

certificat d'essai doit être gardé par l'exploi-

tant de l'appareil jusqu'à l'essai prochain.



Vérifier l'appareil sur la qualité et fonc-

tion réglementaire.



Vérifier l'appareil sur la qualité, la fonc-

tion et l'installation réglementaire.



Vérifier l'appareil sur la qualité, la fonc-

tion et l'installation réglementaire.



Danger !

Risque d'accident au travail à l'appareil. Ef-

fectuer, avant commencer de travailler à

l'appareil, tous les pas de travail du cha-

pitre "Mise hors de service".



Danger

Danger des combustions à réfrigération par

la glace sèche ou les parties froides d'ap-

pareil. Porter des vêtements de protection

contre le froid appropriés au travail à l'ap-

pareil ou éliminer la glace sèche et réchauf-

fer l'appareil.

Ne jamais mettre la glace sèche dans la

bouche.

Plan de maintenance

Quotidiennement avant début de fonc-

tionnement

Toutes les 100 heures de service

Tous les 500 heures ou annuellement

Tous les 2 ans

Ouvrir l'appareil

Travaux de maintenance

Remplacer l'élément de filtre dans le sé-

parateur d'eau

Essais

Après l'interruption de service de plus

qu'un an

Après modification du lieux d'installa-

tion

Après des travaux de réparation ou

après des changements ceux-ci

peuvent influencer la sécurité de fonc-

tionnement

Assistance en cas de panne

Défauts qui s'affichent à l'écran

Affi-

chage

de

l'écran

Témoin de

contrôle (TC)

Eventuelle cause

Remède

Par qui

E001

Le TC de la tension

de commande est

rouge

Tension de commande trop

faible

Mettre l'appareil hors service, attendre un moment

puis le rallumer.

Faire contrôler la prise.

Si le code d'erreur se reproduit, informer le service

client Kärcher

Opérateur

E002

Le TC d'arrêt d'ur-

gence est rouge

La touche d'arrêt d’urgence est

enfoncée

Tourner la touche d'arrêt d'urgence pour la déver-

rouiller.

Opérateur

E003

Le TC de l'air com-

primé est rouge

Pression de l'alimentation en

air comprimé trop faible

Augmenter la pression.

Mettre l'appareil hors service, attendre un moment

puis le rallumer.

Opérateur

E004

Le TC du dosage

est rouge

Erreur dans l'unité de dosage

Mettre l'appareil hors service, attendre un moment

puis le rallumer.

Si le code d'erreur se reproduit, informer le service

client Kärcher

Opérateur

29

FR

     -

8

E005

Le TC du pistolet de

jet est rouge

Panne de connexion entre l'ap-

pareil et le pistolet de jet.

Contrôler la connexion correcte des accouplements

du circuit de commande.

Examiner les câbles de commande, s'ils sont endom-

magés.

Opérateur

E006

Le TC du pistolet de

jet est rouge

Court-circuit dans le pistolet de

jet ou le câble de commande

Remplacer le pistolet de jet ou le tuyau de jet par le

câble de commande.

Opérateur

E007

Le TC de l'air com-

primé est rouge

Panne de la soupape de règle

d'air comprimé

Adresser au Centre de Service Après-vente.

Opérateur

E008

Le TC du pistolet de

jet est orange

Pendant la mise en marche ou

le déverrouillage de la touche

d'arrêt d'urgence, le levier de

départ du pistolet de jet a été

actionné.

Lâcher le levier de départ du pistolet de rayon.

Opérateur

Affi-

chage

de

l'écran

Témoin de

contrôle (TC)

Eventuelle cause

Remède

Par qui

Défauts qui ne s'affichent pas à l'écran

Panne

Eventuelle cause

Remède

Par qui

Pas d'affichage sur

l'écran bien que le

sectionneur général

soit enclenché

Fiche électrique pas branchée dans la prise

électrique.

Brancher la fiche secteur dans une prise de cou-

rant.

Opérateur

Fusible F1 déclenché

Retirer le revêtement latéral et déverrouiller le fu-

sible F1 en appuyant dessus.

Opérateur

Aucun jet d'air compri-

mé malgré le levier de

départ tiré

L'approvisionnement d'air comprimé a trop

peu de pression

Contrôler la pression.

Opérateur

La pression du jet est réglée trop faible

Remonter la pression du jet.

Opérateur

L'alimentation de tension est interrompue.

Contrôler l'alimentation de tension. Le voyant de

contrôle "Appareil marche" doit être vert.

Opérateur

La touche d'arrêt d’urgence est enfoncée

Tourner la touche d'arrêt d'urgence pour la dé-

verrouiller. Le voyant de contrôle "Appareil

marche" doit être vert.

Opérateur

Le circuit de commande n'est pas brancher

correctement.

Contrôler la connexion entre le circuit de com-

mande et le pistolet de jet ainsi qu'entre le circuit

de commande et l'appareil.

Opérateur

Le circuit de commande est défectueux

Remplacer le tuyau flexible de moyen de jet.

Opérateur

Le jet d'air comprimé

est trop faible

La pression du jet est réglée trop faible

Remonter la pression du jet.

Opérateur

L'approvisionnement d'air comprimé a trop

peu de pression ou le débit du compresseur

est très faible.

Contrôler la pression et le débit.

Opérateur

Elément de filtre dans le séparateur d'eau

bouché.

Remplacer l'élément de filtre dans le séparateur

d'eau.

Opérateur

Le tuyau flexible de moyen de jet ou le pisto-

let de jet est bouché

Laisser dégeler le tuyau flexible de moyen de jet

et le pistolet de jet et éliminer le bouchage. Aug-

menter la pression de travail et / ou réduire le do-

sage de glace sèche.

Opérateur

Aucunes pellets à

glace sèche dans le

jet d'air comrpimé.

Dosage de glace sèche désactivé (unique-

ment IB 7/40 Advance), la touche dosage de

la glace sèche marche/arrêt sur le pistolet de

jet est rouge, affichage "Ice off".

Enfoncer la tache Dosage de la glace sèche sur

le pistolet de jet.

Opérateur

Le réservoir de la glace sèche est vide

Remplir le réservoir de la glace sèche

Opérateur

La glace sèche est fondée

Vider le réservoir de la glace sèche et le remplir

avec de nouveaux pellets à glace sèche .

Opérateur

Le vibrateur au réservoir de la glace sèche

ne fonctionne pas

Adresser au Centre de Service Après-vente.

Opérateur

Le moteur d'entraînement du dispositif de

dosage est surchargé

Laisser dégeler le dispositif de dosage

Opérateur

Sortie d'air comprimé dans le réservoir de la

glace sèche

Nettoyer le canal d'équilibrage des pressions

dans le dispositif de dosage.

Service

après-vente

Le disque de dosage dans l'unité de dosage

est défectueux

Remplacer le disque de dosage.

Service

après-vente
