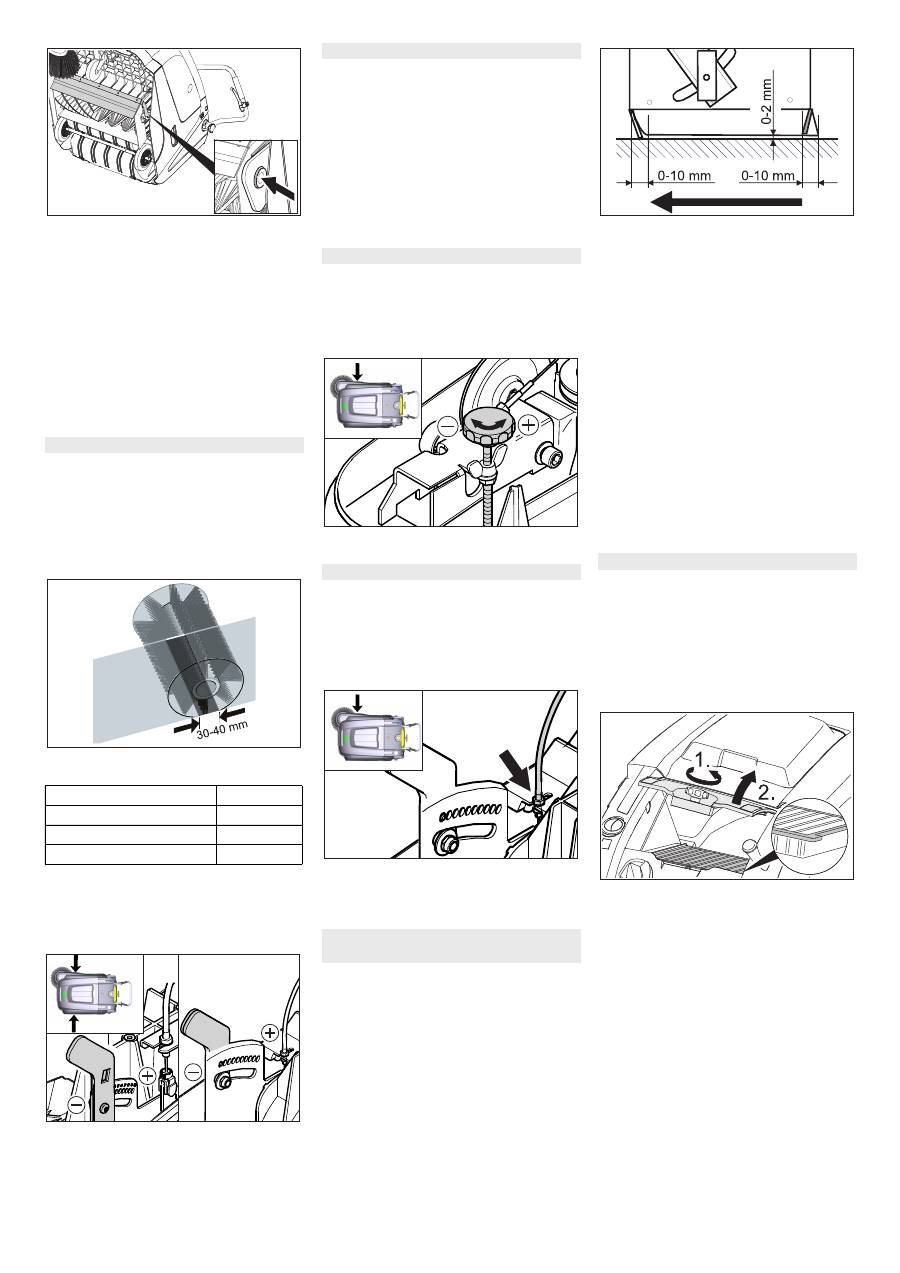

Løft grovsmussklaffen, skyv inn lager-

skål og sving feievalsen forover.



Ta av feievalsen.



Sett inn ny feievalse på drivtappen

(venstre).



På motsatt side, la lagerskålen gå i lås i

hullet på feievalsesvingarmen.

FORSIKTIG

Fare for skade! Pass da på at ikke børstene

kommer i klem i hullene på feievalsesving-

armen.

Merk:

Etter montering av ny feievalse må

feiemønsteret stilles inn på nytt.



Løft  feiemaskinen foran og trill den til et

jevntog glatt underlag, som er synlig

dekket av støv eller kritt.



Trekk til holdebremsen.



La feievalsen gå i ca. 15-30 sekunder.



Løft feiemaskinen foran og kjør den si-

deveis.

Feiemønsteret danner en likesidet firkant

som er mellom 30 -40 mm bred.

Still inn feiemønster:



Åpne dekselet på maskinen.



Reguler venstre og høyre regulerings-

hendel og la de gå i lås i samme hull

(høyde).

– Låse reguleringshendel i lavere hull (+):

Feiemønsteret blir større

– Låse reguleringshendel i høyere hull (-

): Feiemønster blir mindre



Kontroller feiemønster.

Utskiftning er nødvendig når resultatet av

feiingen tydelig avtar på grunn av slitasjen

på børstene.

Merk:

 Før apparatet vippes, ta av feieav-

fallsbeholder og sving skyvebøylen forover.

La ikke maskinen stå på skyvebøylen.



3 skrer på undersiden av sidebørste

skrus ut.



Ta av sidebørstene.



Sett nye sidebørster inn på medbringe-

ren og skru fast.

Regulering er nødvendig når resultatet av

feiingen tydelig avtar på grunn av slitasjen

på sidebørstene.



Åpne dekselet på maskinen.



Løsne vingemutteren.



Reguler stillskruen.



Stram vingemutter.

– Regulering er nødvendig når grov-

smussklaffen ikke lar seg løfte høyt

nok.

– Dersom feieresultatet blir dårligere,

f.eks. ved slitasje av fremre lippe, må

wirestømpen slippes noe ned.



Åpne dekselet på maskinen.



Løsne kontramutter.



Reguler stillskruen.



Skru fast kontramutter.

Merk:

 Før apparatet vippes, ta av feieav-

fallsbeholder og sving skyvebøylen forover.

La ikke maskinen stå på skyvebøylen.



Fremre tetningslist



Løsne festet på tetningslistene.



Regulere eller skifte tetningslister.



Gulvavstanden for tetningslisten skal

stilles inn slik at den brettes bakover

med et etterløp på 0 -10 mm.



Rett inn tetningslisten.



Trekk til festet på tetningslistene.



Bakre tetningslist



Ta av avfallsbeholderen.



Løsne festet på tetningslistene.



Regulere eller skifte tetningslister.



Gulvavstanden for tetningslisten skal

stilles inn slik at den brettes bakover

med et etterløp på 0 -10 mm.



Trekk til festet på tetningslistene.



Tetningslister på siden



Løsne festet på tetningslistene.



Regulere eller skifte tetningslister.



Skyv et 2 mm tykt underlag (maks.) un-

der for å stille inn avstanden til gulvet.



Rett inn tetningslisten.



Trekk til festet på tetningslistene.

몇

ADVARSEL

Tøm feieavfallsbeholderen før du begynner

å skifte støvfilter. Benytt støvbeskyttelses-

maske ved arbeider på filtersystemet. Vær

oppmerksom på sikkerhetsforskriftene for

håndtering av finstøv.



Trekk til holdebremsen.



Rengjøre støvfilter.



Skru av låseskruen for støvfilterdekse-

let mot klokka.



Løft av støvfilterdeksel.



Skifte støvfilter. Pass på korrekt monte-

ring av støvfilter (se figur).



Trekk til låseskruen til anslag.

FORSIKTIG

Dersom låseskruen ikke skrus inn til an-

slag, kan det bli skader.

Merk:

Under monteringen av det nye filte-

ret må du passe på at lamellene ikke blir

skadet.

Kontroll og innstilling av feiemønster

Reguleringsområde

(-) 1...10 (+)

Minimalt feiemønster

1

Maksimalt feiemønster

10

Ny feievalse

1...3

R

L

R L

Utskifting av sidekost

Stille inn sidebørstesenking

Stile inn løft av groivsmussklaff

Justering og utskiftning av

tetningslister

Skifte støvfilter
