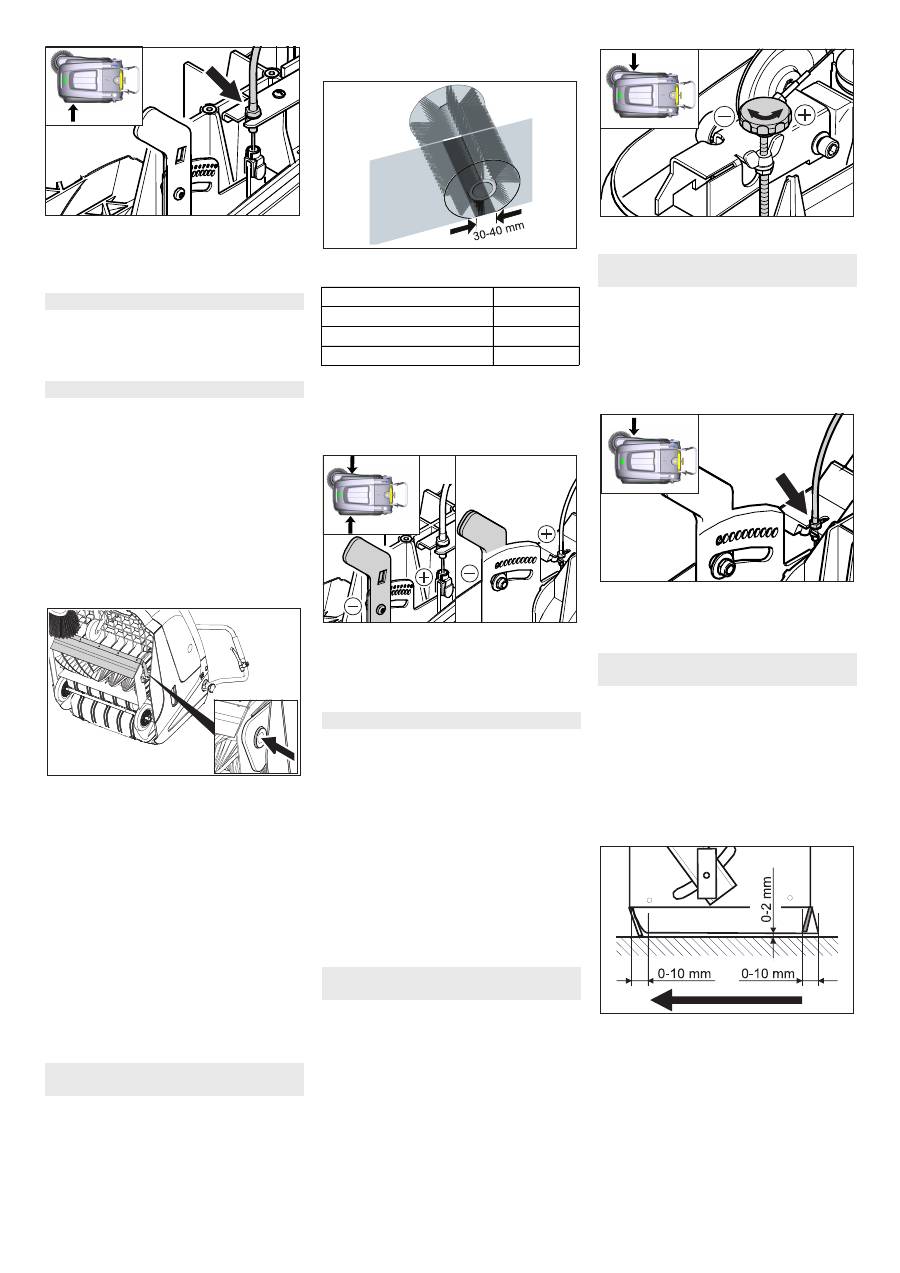

Karcher Balayeuse KM 75-40 W Bp Pack: R L

-

7



Aprire il cofano.



Allentare il controdado.



Regolare la vite di regolazione.



Stringere il controdado.



Bloccare il freno di stazionamento.



Rimuovere il vano raccolta.



Togliere eventuali nastri o spaghi dal

rullo spazzola.

Una sostituzione del rullo spazzola si rende

necessaria quando l'effetto pulente diminu-

isce visibilmente a causa delle setole con-

sumate.

Avviso:

 Prima di ribaltare l'apparecchio ri-

muovere il contenitore dello sporco e spo-

stare in avanti l'archetto di spinta. Non po-

sizionare l'apparecchio sull'archetto di

spinta.



Bloccare il freno di stazionamento.



Estrarre il vano raccolta.



Non ribaltare indietro l'apparecchio.



Sollevare il portello dello sporco gros-

solano, premere il rivestimento del cu-

scinetto e spostare in avanti il rullo

spazzola.



Estrarre il rullo spazzola.



Introdurre un nuovo rullo spazzola sul

perno motore (sinistra).



Agganciare sul lato opposto il rivesti-

mento del cuscinetto nel foro del brac-

cio oscillante del rullo spazzola.

PRUDENZA

Rischio di danneggiamento. Accertarsi che

le setole non si aggancino nel foro del brac-

cio oscillante del rullo spazzola.

Avviso:

 Dopo il montaggio del nuovo rullo

spazzola occorre regolare la simmetria del-

le spazzole.



Sollevare in avanti e portare la spazza-

trice su un pavimento piano e liscio co-

perto visibilmente di polvere o gesso.



Bloccare il freno di stazionamento.



Far ruotare il rullo spazzola per ca. 15-

30 secondi.



Sollevare la spazzatrice dalla parte an-

teriore e spostarla lateralmente.

La simmetria delle spazzole deve formare

un rettangolo uniforme largo 30-40 mm.

Regolare la simmetria delle spazzole:



Aprire il cofano.



Regolare la leva di regolazione sinistra

e destra e far agganciare nello stesso

foro.

– Far innestare la leva di regolazione nel

foro in basso (+): La simmetria aumenta

– Far innestare la leva di regolazione nel

foro in alto (-): La simmetria si riduce



Controllarne la simmetria.

Una sostituzione del rullo spazzola si rende

necessaria quando l'effetto pulente diminu-

isce visibilmente a causa delle setole con-

sumate.

Avviso:

 Prima di ribaltare l'apparecchio ri-

muovere il contenitore dello sporco e spo-

stare in avanti l'archetto di spinta. Non po-

sizionare l'apparecchio sull'archetto di

spinta.



Svitare 3 viti sul lato inferiore della

spazzola laterale.



Rimuovere le spazzole laterali.



Applicare una nuova scopa laterale sul

trascinatore e avvitarla.

Una regolazione del rullo spazzola si rende

necessaria quando l'effetto pulente della

spazzola laterale diminuisce visibilmente a

causa delle setole consumate.



Aprire il cofano.



Allentare il dado a farfalla.



Regolare la vite di regolazione.



Stringere il dado a farfalla.

– Una regolazione è necessaria quando il

portello dello sporco grossolano non si

può sollevare adeguatamente.

– Quando l'effetto pulente peggiora, ad

es. a causa dell'usura del labbro ante-

riore, è necessario allentare legger-

mente il tirante Bowden.



Aprire il cofano.



Allentare il controdado.



Regolare la vite di regolazione.



Stringere il controdado.

Avviso:

 Prima di ribaltare l'apparecchio ri-

muovere il contenitore dello sporco e spo-

stare in avanti l'archetto di spinta. Non po-

sizionare l'apparecchio sull'archetto di

spinta.



Listello di tenuta anteriore



Allentare il fissaggio del listello di tenu-

ta.



Regolare o sostituire il listello di tenuta



Regolare la distanza del listello dal pa-

vimento in modo tale che si sposti di 0 -

10 mm indietro.



Posizionare esattamente il listello di te-

nuta.



Serrare il fissaggio del listello di tenuta.



Listello di tenuta posteriore



Rimuovere il vano raccolta.



Allentare il fissaggio del listello di tenu-

ta.



Regolare o sostituire il listello di tenuta

Controllo del rullo spazzola

Sostituzione del rullo spazzola

Controllo e regolazione della simmetria

del rullo spazzola

Campo di regolazione

(-) 1...10 (+)

Simmetria minima

1

Simmetria massima

10

Nuovo rullo spazzola.

1...3

Sostituzione della scopa laterale

Regolare l'abbassamento della spazzola

laterale

R

L

R L

Regolazione del sollevamento del

portello dello sporco grossolano

Regolazione e sostituzione dei listelli di

tenuta

38 IT
