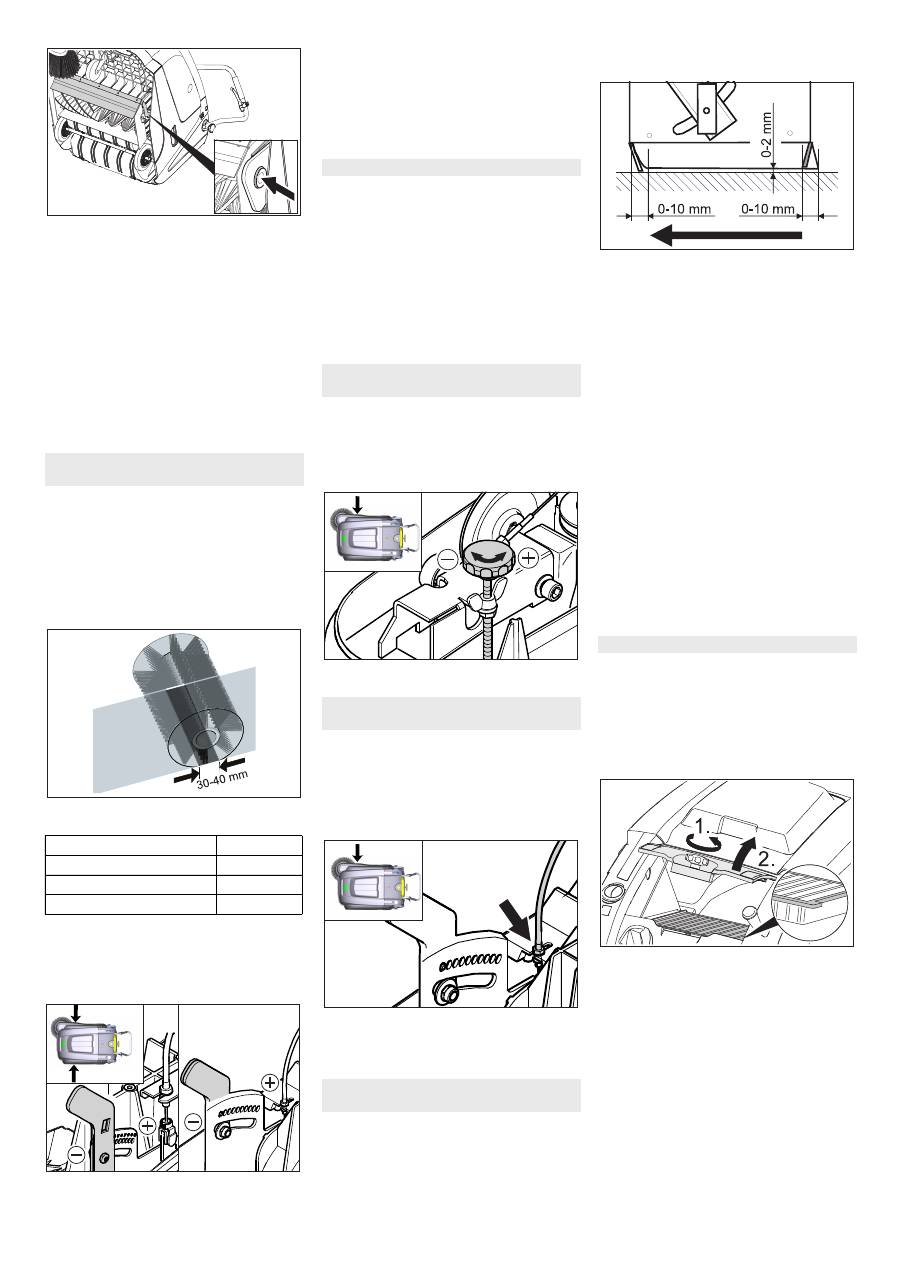

Tõstke jämeda mustuse klapp üles, su-

ruge laager sisse ja keerake pühkimis-

valts ette.



Võtke pühkimisvalts välja.



Torgake veotapile (vasakul) uus pühki-

misvalts.



Laske laagri vastasküljel pühkimisvaltsi

nookuri auku fikseeruda.

ETTEVAATUS

Vigastusoht! Jälgige, et harjased ei jääkis

pühkimisvaltsi nookuri auku kinni.

Märkus:

 Pärast uue pühkimisvaltsi paigal-

damist tuleb pühkimistaset uuesti regulee-

rida.



Tõstke pühkimismasin eest üles ja viige

tasasele ja siledale pinnale, mis on

märgatavalt tolmune või kriidine.



Seisupidur fikseerida



Laske pühkimisvaltsil 15-30 sekundit

pöörelda.



Tõstke pühkimismasin eest üles ja liigu-

tage seda küljele.

Pühkimistase moodustab ühtlase nelinur-

ga, mis on 30-40 mm lai.

Pühkimistaseme reguleerimine:



Avage seadme kate.



Reguleerige vasakut ja paremat seade-

hooba ja laske samasse auku fikseeru-

da.

– Laske seadehooval fikseeruda madala-

masse auku (+): pühkimistase muutub

suuremaks

– Laske seadehooval fikseeruda kõrge-

masse auku (-): pühkimistase muutub

väiksemaks



Kontrollige pühkimistaset.

Vahetus on vajalik, kui pühkimistulemus

halveneb märgatavalt harjaste kulumise

tõttu.

Märkus:

 Enne masina kallutamist tuleb

prahimahuti välja võtta ja tõukesang ette lü-

kata. Ärge toetage masinat tõueksangale.



Keerake välja 3 kruvi külgmise harja

alaküljelt.



Võtke külgmine hari maha.



Pange uus külgmine hari haarajale ja

keerake kinni.

Reguleerimine on vajalik, kui külgmise har-

ja pühkimistulemus halveneb märgatavalt

harjaste kulumise tõttu.



Avage seadme kate.



Vabastage tiibmutter.



Reguleerige seadekruvi.



Keerake tiibmutter kinni.

– Reguleerimine on vajalik, kui jämeda

mustuse klappi ei ole võimalik küllalt

palju üles tõsta.

– Kui pühkimistulemus halveneb, nt ees-

mise huule kulumise tõttu, tuleb bowde-

nit trossi pisut järele anda.



Avage seadme kate.



Vabastage kontramutter.



Reguleerige seadekruvi.



Keerake kontramutter kinni.

Märkus:

 Enne masina kallutamist tuleb

prahimahuti välja võtta ja tõukesang ette lü-

kata. Ärge toetage masinat tõueksangale.



Eesmine tihendliist



Vabastage tihendliistu kinnitus.



Reguleerige tihendliistu või vahetage

välja.



Reguleerige tihendliistu kaugus maa-

pinnast selliseks, et see oleks 0-10 mm

tahapoole kaldu.



Rihtige tihendliist välja.



Keerake tihendliistu kinnitus kinni.



Tagumine tihendliist



Tühjendage prahimahuti.



Vabastage tihendliistu kinnitus.



Reguleerige tihendliistu või vahetage

välja.



Reguleerige tihendliistu kaugus maa-

pinnast selliseks, et see oleks 0-10 mm

tahapoole kaldu.



Keerake tihendliistu kinnitus kinni.



Külgmised tihendliistud



Vabastage tihendliistu kinnitus.



Reguleerige tihendliistu või vahetage

välja.



Lükake alla maksimaalselt  2 mm pak-

sune alus, et reguleerida kaugust maa-

pinnast.



Rihtige tihendliist välja.



Keerake tihendliistu kinnitus kinni.

몇

HOIATUS

 Enne tolmufiltri vahetamisele asumist tüh-

jendage prahimahuti. Filtrimooduliga tööta-

des kandke tolmukaitsemaski. Järgige pee-

ne tolmu käsitsemises ohutuseeskirju.



Seisupidur fikseerida



Puhastage tolmufiltrit.



Keerake tolmufiltri kaane sulgekruvi

vastupäeva peale.



Tõstke tolmufiltri kaas üles.



Vahetage tolmufilter. Jälgige, et tolmu-

filter paigaldataks õiges asendis (vt joo-

nist).



Keerake sulgekruvi lõpuni kinni.

ETTEVAATUS

Kui sulgekruvi ei keerata lõpuni kinni, võib

see põhjustada vigastusi.

Märkus:

 Uut filtrit paigaldades jälgige, et

lamellid viga ei saaks.

Pühkimisvaltsi pühkimistaseme

kontrollimine ja reguleerimine

Seadeala

(-) 1...10 (+)

Minimaalne pühkimistase

1

Maksimaalne pühkimistase 10

Uus pühkimisvalts

1...3

R

L

R L

Külgmise harja väljavahetamine

Külgmise harja langetamise

reguleerimine

Jämeda mustuse klapi tõstmise

reguleerimine

Tihendliistude reguleerimine ja

vahetamine

Tolmufiltri vahetamine
