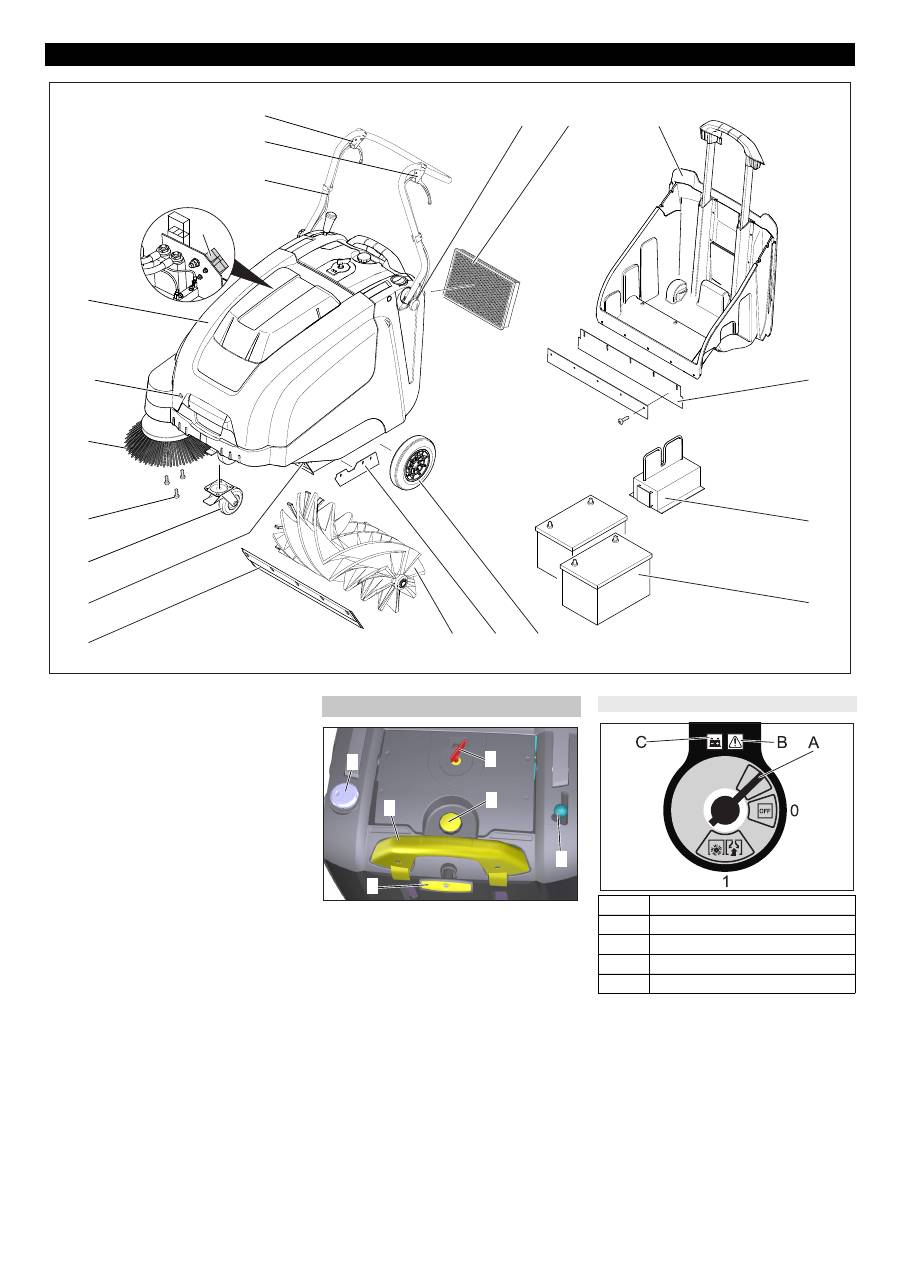

Karcher Balayeuse KM 75-40 W Bp Pack: Ohjaus- ja käyttölaitteet 17 1 2 3 456 201918 14 9 8 7 101112131615

-

3

1 Työntökahvan kiinnitysruuvit (2x)

2 Pölysuodatin

3 Roskasäiliö

4 Taaimmaine tiivistyslista (roskasäiliös-

sä)

5 Latauslaite

(vain KM 75/40 W Bp Pack)

6 Akut

(vain malli Bp Pack)

7 Käyttöpyörät

8 Sivutiivistyslista

9 Lakaisutela

10 Etumainen tiivistyslista

11 Karkealikaläppä

12 Ohjausrulla ja seisontajarru

13 Sivuharjan kiinnitys

14 Sivuharjat

15 Peitelukko

16 Pölysuoja

17 Akun latauspistoke

(vain KM 75/40 W Bp)

18 Työntökahva

19 Vipu eteenpäinajoa varten

20 Vipu karkealikaläpän nostamiseen ja

laskemiseen

1 Pääkytkin

2 Vipu sivuharjan laskemiseen ja nosta-

miseen

3 Pölynsuodattimen kannen sulkuruuvi

4 Roskasäiliön sulkukahva

5 Pölysuodattimen puhdistus

6 Märkä-/kuivaläppä

Poista virta-avain



Kierrä pääkytkimen virta-avain asen-

toon "0" ja vedä sitten avain pois.

Ohjaus- ja käyttölaitteet 17 1 2 3 4 5 6 20 19 18 14 9 8 7 10 11 12 13 16 15

Ohjauspaneeli

6

1

3

4

2

5

Pääkytkin

0/OFF Moottori ei käynnissä

1

Moottori käy

A

Poista virta-avain

B

Häiriönäyttö

C

Akun valvontanäyttö
