7



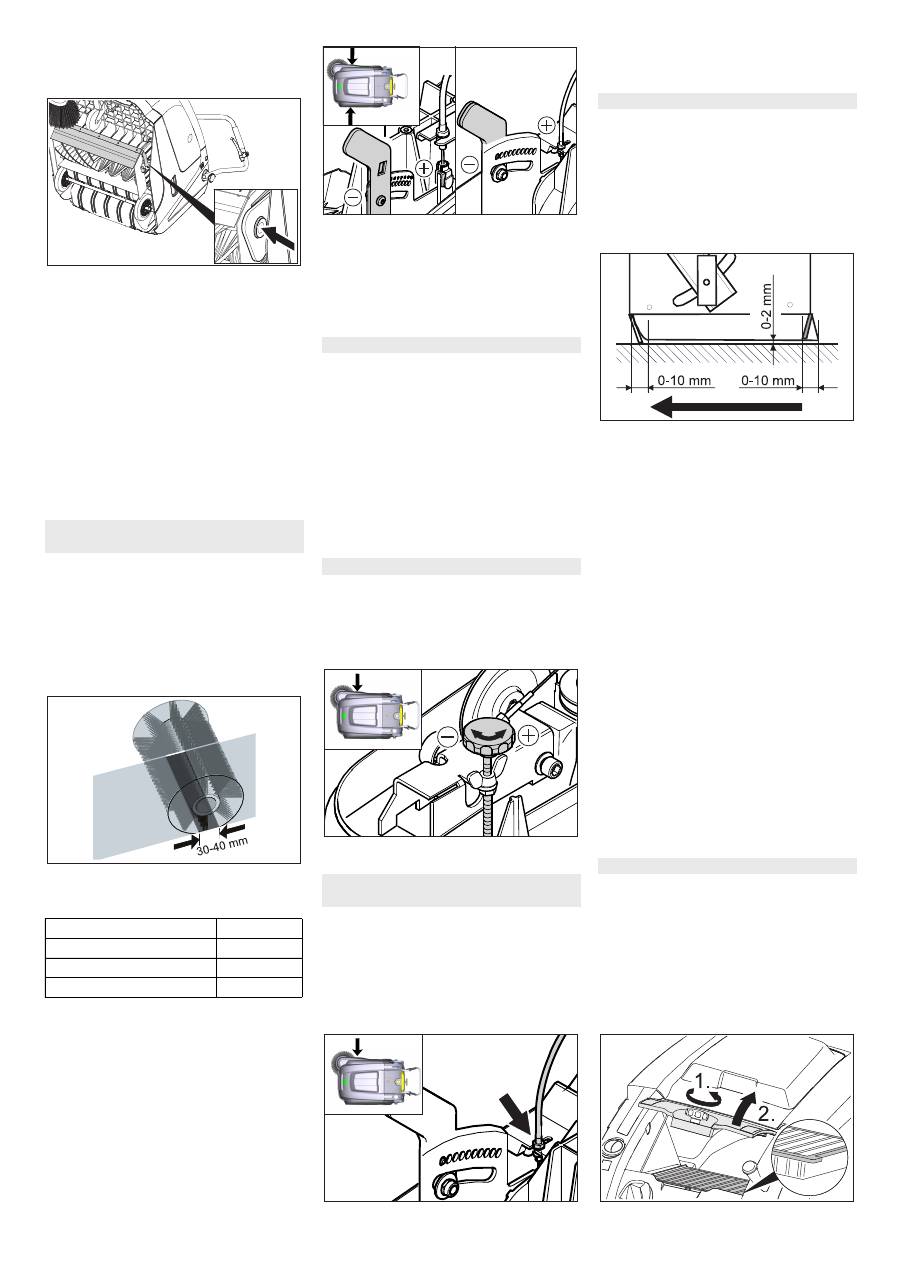

Parkeerrem vastzetten.



Keergoedreservoir wegnemen.



Apparaat naar achteren kantelen.



Grofvuilklep optillen, lagerschaal indu-

wen en veegrol naar voren zwenken.



Veegrol uitnemen.



Nieuwe veegrol op de aandrijfpen

(links) steken.



Aan de tegenoverliggende kant de la-

gerschaal in het boorgat van de vee-

grolcoulisse laten vastklikken.

VOORZICHTIG

Beschadigingsgevaar! Erop letten dat geen

borstelharen vastgeklemd worden in het

boorgat van de veegrolcoulisse.

Instructie:

 Na het inbouwen van de nieu-

we veegrol moet de veegspiegel opnieuw

ingesteld worden.



Veegmachine vooraan optillen en op

een egale en gladde bodem rijden die

duidelijk met stof of krijt bedekt is.



Parkeerrem vastzetten.



Keerrol ca. 15-30 seconden laten draai-

en.



Veegmachine vooraan optillen en opzij

rijden.

De vorm van de veegspiegel vormt een ge-

lijkmatige rechthoek die tussen 30 -40 mm

breed is.

Keerspiegel instellen:



Apparaatkap openen.



Linker- en rechterinstelhendel verstel-

len en in hetzelfde boorgat laten vast-

klikken.

– Instelhendel in diepste boorgat laten

vastklikken (+): veegspiegel wordt gro-

ter

– Instelhendel in hoogste boorgat laten

vastklikken (-): veegspiegel wordt klei-

ner



Veegspiegel controleren.

Het verwisselen is nodig, als door het ver-

slijten van de borstels het veegresultaat

zichtbaar minder wordt.

Instructie:

 Voor het kippen van het appa-

raat veeggoedreservoir wegnemen en

duwbeugel naar voren zwenken. Apparaat

niet op de duwbeugel plaatsen.



3 Schroeven aan de zijkanten van de

zijbezem losschroeven.



zijbezem erafnemen.



Nieuwe zijbezem op meenemer steken

en vastschroeven.

Het herinstellen is nodig, als door het ver-

slijten van de borstels het veegresultaat

van de zijbezem zichtbaar minder wordt.



Apparaatkap openen.



Vleugelmoer lossen.



Instelschroef verstellen.



Vleugelmoer aanspannen.

– Het herinstellen is nodig als de grof vuil-

klep niet ver genoeg naar omhoog ge-

bracht kan worden.

– Indien het veegresultaat slechter wordt,

bijvoorbeeld door slijtage van de voor-

ste lip, moet de bowdenkabel een beet-

je ontspannen.



Apparaatkap openen.



Contramoer lossen.



Instelschroef verstellen.



Contramoer vastschroeven.

Instructie:

 Voor het kippen van het appa-

raat veeggoedreservoir wegnemen en

duwbeugel naar voren zwenken. Apparaat

niet op de duwbeugel plaatsen.



Voorste afdichtlijst



Bevestiging van de afdichtlijst losma-

ken.



Afdichtlijst regelen of vervangen.



Bodemafstand van de afdichtlijst zo in-

stellen dat hij met een naloop van 0 -10

mm naar achteren ligt.



Afdichtlijst richten.



Bevestiging van de afdichtlijst aanha-

len.



Achterste afdichtlijst



Veeggoedreservoir verwijderen.



Bevestiging van de afdichtlijst losma-

ken.



Afdichtlijst regelen of vervangen.



Bodemafstand van de afdichtlijst zo in-

stellen dat hij met een naloop van 0 -10

mm naar achteren ligt.



Bevestiging van de afdichtlijst aanha-

len.



Zijdelingse afdichtlijsten



Bevestiging van de afdichtlijst losma-

ken.



Afdichtlijst regelen of vervangen.



Ondergrond met max. 2 mm sterkte on-

derschuiven om de bodemafstand in te

stellen.



Afdichtlijst richten.



Bevestiging van de afdichtlijst aanha-

len.

몇

WAARSCHUWING

Voor aanvangen van het verwisselen van

de stoffilter veeggoedcontainer legen. Bij

werkzaamheden aan de filterinstallatie

stofmasker dragen. Veiligheidsvoorschrif-

ten over de omgang met fijne stoffen in acht

nemen.



Parkeerrem vastzetten.



Stoffilter reinigen.

Veegspiegel van de veegrol controleren

en instellen

Instelbereik

(-) 1...10 (+)

Min. veegspiegel

1

Max. veegspiegel

10

Nieuwe veegrol

1...3

Zijbezem verwisselen

Omlaag brengen zijbezem instellen

Omhoog brengen van de grof vuilklep

instellen

R

L

R L

Afdichtlijsten instellen en verwisselen

Stoffilter verwisselen
