3

de

VI.

Inbetriebnahme/Zusatzinformationen

Erstinbetriebnahme

Sicherungen einschalten.

■

Temperatur einstellen.

■

Startspülung: Warmwasserhahn öffnen und mindestens

■

1 Minute lang (Durchfluss mindestens 6 Liter pro Minute)

Wasser beziehen. Erst dann (Sicherheit) beginnt das Gerät

zu heizen.

Tipp:

Startet das Gerät aufgrund von zu geringem Durchfluss

nicht, Perlator, Brausekopf oder ähnliches zum Starten ent-

fernen und Vorgang wiederholen.

Entfernen Sie bei niedrigem Wasserleitungsdruck den

■

Durchflussbegrenzer (siehe Bild A).

Erklären Sie dem Benutzer die Bedienung des Durchlauf-

■

erhitzers.

A

Erreicht der Durchlauferhitzer aufgrund von zu

 geringem Wasserleitungsdruck in Ihrer Haus instal-

lation keinen genügenden Durchfluss, entfernen

Sie den Durchflussbegrenzer.

B

Vorrangschaltung für die Kombination mit Elektro-

Speicherheizgeräten:

Für den Betrieb mit Vorrangschaltung ist ein spezielles

Lastabwurfrelais BZ 45L20 (Sonderzubehör) erforder-

lich. Andere, bereits vorhandene Lastabwurf relais, aus-

genommen elektronische Lastabwurfrelais, können

Fehlfunktionen aufweisen.

Technische Daten

DE 12415

DE 1821415

DE 4151821

DE 2427415

DE 4152427

Nennleistung

[kW]

13,2

18

21

24

27

Nennspannung

[V]

400

400

400

Absicherung

[A]

20

32

40

Mindestens Leitungsquerschnitt

[mm

2

]

4

4

6

Warmwassermenge bei Nennleistung

bei Temperaturerhöhung von

12 °C auf 38 °C

[l/min]

7,3

9,9

11,6

13,2

13,9

12 °C auf 60 °C

[l/min]

3,9

5,4

6,3

7,2

7,6

Einschaltmenge

[l/min]

2,6

2,6

2,6

Einschaltfließdruck *

[MPa (bar)]

0,025 (0,25)

0,025 (0,25)

0,025 (0,25)

Einsatzbereich in Wässern

Spezifischer elektrischer

Widerstand bei 15 °C

[Ωcm]

≥ 1 300

≥ 1 300

≥ 1 300

Nenndruck

[MPa (bar)]

1,0 (10,0)

1,0 (10,0)

1,0 (10,0)

Maximal zulässige Zulauf-Temperatur

[°C]

55

55

55

Maximale Netzimpedanz am Anschlussort

[Ω]

≤ 0,244

≤ 0,244

≤ 0,244

* Hierzu kommt noch der Druckabfall an der Mischbatterie

C

Bei Betrieb mit dem Lastabwurfrelais muss die

Regelungs elektronik kodiert werden.

D

Statusanzeige im Gerät

LED

Gerätestatus

Aus

Aus

Leuchtet

Bereitschaft

Langsames Blinken (1/s)

Gerät heizt

Schnelles Blinken (4/s)

Eingestellte Temperatur

wird nicht erreicht

(Wasserdurchfluss für die

Anschlussleistung zu hoch).

E

Das Sieb vor dem Rückschlagventil im Kaltwasser-

zulaufstutzen ist verstopft.

Sieb entnehmen und reinigen oder entkalken.

Siehe Bild E 1–3.

4

de

Sonderzubehör

Rohrbausatz

■

BZ 45U20

: zur Verwendung des Durchlauf-

erhitzers als Untertischgerät

Vorrangschalter (Lastabwurfrelais)

■

BZ 45L20

:

für den Betrieb mit Vorrangschaltung

Montageset

■

BZ 45K23

: für Aufputzinstallation

Thermostatvormischer

■

BZ 45T20

: für den Einbau in die

Hausinstallation bei Nutzung von vorgewärmtem Wasser

Betrieb mit vorgewärmtem Wasser (Solarbetrieb)

Der Durchlauferhitzer erwärmt bereits vorgewärmtes Wasser

auf max. 60 °C. Überschreitet der Kaltwasserzulauf die Tem-

peratur von 55 °C, wird das Wasser nicht weiter erwärmt.

Wichtig:

 Die Kaltwasser-Zulauftemperatur darf nicht  höher

als 55 °C sein!

Wird die Kaltwasser-Zulauftemperatur von 60 °C überschrit-

ten, löst das Gerät eine Sicherheitsabschaltung aus. Deshalb

muss in der Hausinstallation ein Thermostatvormischer (z. B.

Sonderzubehör

BZ 45T20

) eingebaut sein, der die Kaltwas-

ser-Zulauftemperatur auf max. 55 °C durch Zumischung von

Kaltwasser begrenzt.

G

1 2

A

472

99

115

236

20

100

332

42

388

5

de

Gebrauchsanleitung

Bevor Sie das Gerät benutzen, lesen Sie bitte sorgfältig

diese Gebrauchsanleitung!

Sicherheitshinweise

Dieses Gerät ist für den Haushalt oder für haushalts-

■

ähnliche, nicht-gewerbliche Anwendungen bestimmt.

Haushaltsähnliche Anwendungen umfassen z. B. die Ver-

wendung in Mitarbeiterküchen von Läden, Büros, land-

wirtschaftlichen und anderen gewerblichen Betrieben,

sowie die Nutzung durch Gäste von Pensionen, kleinen

Hotels und ähnlichen Wohneinrichtungen.

Stromschlaggefahr!

Schalten Sie im Fehlerfall sofort die Netzspannung

ab.

Wir übernehmen keine Haftung für Schäden, die durch

■

Nichtbeachtung dieser Anleitung entstehen.

Der Durchlauferhitzer darf nur von einem Fachmann

■

angeschlossen und in Betrieb genommen werden.

Reparaturen dürfen nur von einem Fachmann durchge-

■

führt werden, um Gefährdungen zu vermeiden.

Der Durchlauferhitzer muss in einem frostfreien Raum

■

installiert werden.

Personen (auch Kinder) mit verminderten körperlichen

■

Sinneswahrnehmungs- oder geistigen Fähigkeiten oder

mit mangelnder Erfahrung und Wissen, das Gerät nicht

bedienen lassen, außer sie werden beaufsichtigt oder hat-

ten eine Einweisung bezüglich des Gebrauchs des Gerätes

durch eine Person, die für ihre Sicherheit verantwortlich ist.

Kinder vom Gerät fernhalten. Kinder beaufsichtigen, um

■

zu verhindern, dass sie mit dem Gerät spielen.

Die Mischbatterie und das Warmwasserrohr können heiß

■

werden.

Im Störungsfall bitte sofort die Sicherungen ausschalten.

■

Bei einer Undichtigkeit am Gerät sofort die Kaltwasser-

zuleitung schließen. Die Störung nur durch den Werks-

kundendienst oder einen anerkannten Fachbetrieb

 beheben  lassen.

Ihr neues Gerät

Der elektronische Durchlauferhitzer „electronic comfort“

 erwärmt das Wasser, während es durch das Gerät fließt.

Der Durchlauferhitzer schaltet sich ein und erhitzt das Was-

ser, wenn der Warmwasserhahn geöffnet wird. Er schaltet

sich wieder aus, wenn Sie den Wasserhahn schließen.

So bedienen Sie den

Durchlauferhitzer

Duschtemperatur wählen

Mit dem Drehknopf wählen Sie die gewünschte Temperatur

 stufenlos von 30 °C bis 60 °C aus.

Energie- und Wassersparen

Das Zumischen von Kaltwasser an der Armatur verbraucht

unnötig Wasser und Energie. Stellen Sie die gewünschte

Temperatur deshalb direkt am Durchlauferhitzer ein und

 öffnen den Warmwasserhahn.

Auf Stellung „e“ wird das Gerät am wirtschaftlichsten

betrieben.

Inbetriebnahme nach Wasserabschaltung

Gerät spannungslos machen (Sicherungen in der Haus-

■

installation ausschalten).

Warmwasserhahn so lange öffnen, bis die Luft aus der

■

Leitung entwichen ist.

Sicherungen wieder einschalten.

■

Das Gerät ist betriebsbereit.

Reinigung

Das Gerät nur feucht abwischen. Verwenden Sie keine

■

scharfen oder scheuernden Reinigungsmittel.

Keinen Dampfreiniger benutzen.

■

Kundendienst

Wenn Sie den Kundendienst anfordern, geben Sie bitte die

E-Nr. und die FD-Nr. Ihres Gerätes an.

Sie finden die Nummern auf der Innenseite der aufklapp-

baren Bedienblende des Durchlauferhitzers.

6

de

Eine Störung, was tun?

Funktioniert Ihr Gerät nicht wie gewünscht, so liegt es oft nur an einer Kleinigkeit. Bitte prüfen Sie, ob aufgrund folgender Hin-

weise die Störung selbst behoben werden kann. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.

Störung

Ursache

Behebung

Wer

Zu geringer Durchfluss von Wasser. Das Sieb im Wasserhahn oder im

Duschkopf ist verstopft.

Das Sieb entnehmen und

reinigen oder entkalken.

Kunde

Das Sieb im Heizblock ist verstopft. Das Sieb durch einen Fachmann

 reinigen  lassen.

Fachmann

Das Sieb vor dem Rückschlagventil

im Kaltwasserzulaufstutzen ist

verstopft.

Das Sieb entnehmen und

reinigen oder entkalken.

Fachmann

Die eingestellte Wasser temperatur

wird nicht erreicht.

Der Durchlauferhitzer ist an

eine Thermostat-Mischbatterie

angeschlossen.

Die Temperatur am Durch-

lauferhitzer auf „max“ einstellen.

Kunde

Die Leistungsgrenze ist erreicht. Zu

hoher Durchfluss und/oder zu nied-

rige Kaltwasser-Zulauftemperatur.

Durchfluss am Wasserhahn

reduzieren.

Kunde

Durch einen Fachmann:

den Durchfluss über das Eckventil

regulieren lassen.

Den Durchflussbegrenzer kontrollie-

ren oder einen kleineren einsetzen

Fachmann

Das Wasser wird nicht ausreichend

warm.

Die Sicherung in der Haus-

installation hat ausgelöst.

Die Sicherung in der Haus-

installation überprüfen.

Kunde

Der Sicherungsautomat im Gerät

hat ausgelöst.

Den Sicherungsautomaten im Gerät

durch einen Fachmann überprüfen

lassen. Die erlaubte Zulauftempera-

tur kontrollieren.

Fachmann

Die Leistungsgrenze ist erreicht. Zu

hoher Durchfluss und/oder zu nied-

rige Kaltwasser-Zulauftemperatur.

Durch einen Fachmann:

den Durchfluss über das Eckventil

regulieren lassen.

Den Durchflussbegrenzer kontrollie-

ren oder einen kleineren einsetzen

Fachmann

Der Leistungsumschalter ist falsch

eingestellt.

Den Leistungsumschalter an das

Gerät anpassen.

Fachmann

Es fließt kurzzeitig kaltes Wasser.

Die Lufterkennung im Gerät regis-

triert Luft im Wasser und schaltet

die Heizleistung kurzzeitig ab.

Der Durchlauferhitzer geht nach

einigen Sekunden automatisch wie-

der in Betrieb.

Automatik

im Durch-

lauferhitzer

Winterbetrieb:

Die gewünschte Auslauftemperatur

wird im Winter nicht mehr erreicht.

Die Zulauftemperatur ist gesunken. Wassermenge am Wasserhahn so

weit reduzieren, bis die gewünschte

Warmwassertemperatur erreicht

wird.

Kunde

Das Gerät startet (heizt) nicht, es

fließt kein warmes Wasser.

Stromausfall oder Erst inbetrieb-

nahme.

Startspülung:

Warmwasserhahn öffnen und

 mindestens 1 Minute lang (Durch -

fluss mindestens 6 Liter pro Minute)

 Wasser beziehen. Erst dann (Sicher-

heit) beginnt das Gerät zu heizen.

Startet das Gerät aufgrund von zu

geringem Durchfluss nicht, Perlator,

Brausekopf oder ähnliches zum

Starten entfernen und Vorgang

wiederholen.

Kunde

Konnte die Störung nicht behoben werden, bitte den Kundendienst anrufen.

Entsorgung

Dieses Gerät ist entsprechend der europäischen

Richtlinie 2002/96/EG über Elektro- und

 Elektronik- Altgeräte (waste electrical and electro-

nic equipment – WEEE) gekennzeichnet. Die Richt-

linie gibt den Rahmen für eine EU-weit gültige

Rücknahme und Verwertung der  Altgeräte vor.

Über aktuelle Entsorgungswege bitte beim Fachhändler

informieren.

Änderungen vorbehalten.

7

de

08/09

8

en

Installation instructions

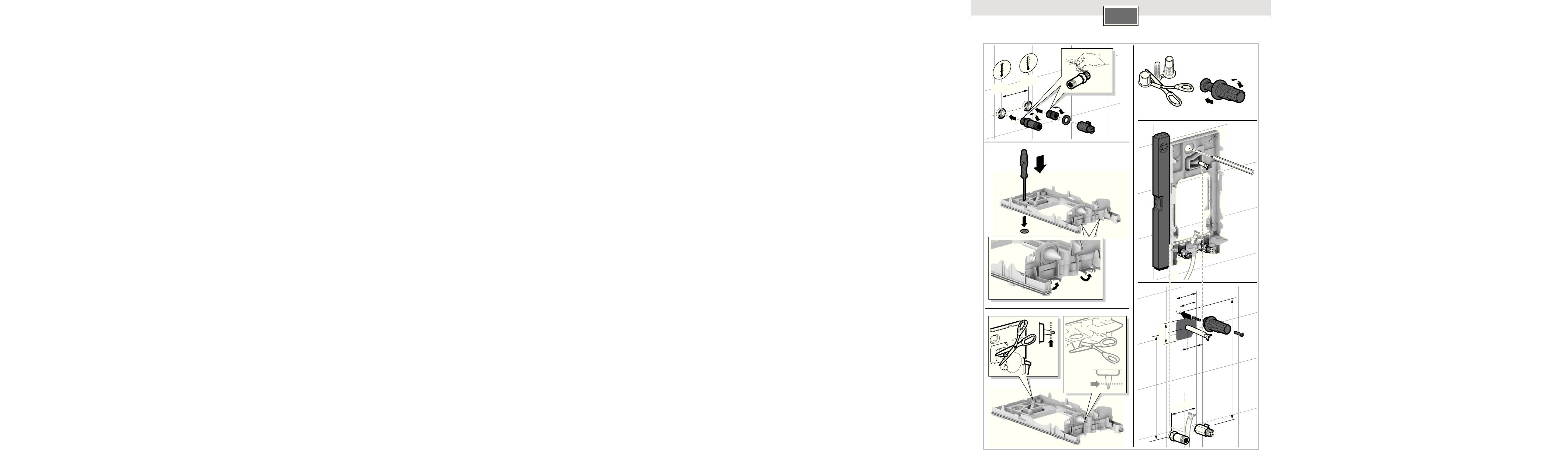

Install the continuous-flow heater as described in the

 illustrated section. Observe the instructions in the text.

Safety information

Risk of electric shock!

Switch off the mains voltage supply immediately if

a fault occurs.

We do not accept liability for damage resulting from

■

failure to heed these instructions.

The continuous-flow heater may only be connected

■

and put into operation by a qualified professional.

Never open the appliance without disconnecting the

■

power supply beforehand.

The statutory regulations of the respective country, as

■

well as those of the local electricity and water suppliers,

must be adhered to.

The continuous-flow heater is a Class

■

I

 appliance and

must

 be connected to the protective earth.

The appliance must be permanently connected to installed

■

pipes.

The conductor cross-section must comply with

the installed appliance power.

Caution

■

: Earthed water pipes may give the appearance of

a connected protective earth.

To guarantee compliance to relevant safety regulations,

■

an all-pole separator must be fitted during installation.

The contact opening must be at least 3 mm.

The continuous-flow heater is only suitable for closed

■

(pressurized) operation.

The tap and outlet fittings must be approved for operation

■

with closed (pressurized) continuous-flow heater systems.

The continuous-flow heater can be operated with cold or

■

pre-warmed water (for example, from a solar energy unit

water supply). Observe the technical data and the special

accessories for this purpose.

The continuous-flow heater is only suitable for connection

■

to DVGW (German Technical and Scientific Association for

Gas and Water) approved plastic pipes.

The continuous-flow heater may only be installed in a

■

frost-free room.

Disconnect the electrical connection cable from the sup-

■

ply and shut off the water supply before connecting the

appliance!

Connect the water supply and then connect the electrical

■

supply.

Only make the openings which are required for instal-

■

lation on the rear of the appliance. If the appliance is

reinstalled, the unused openings must be provided with

watertight sealing.

Do not touch electrically live parts after installation.

■

Installation

I.

Unpacking/Removing the cover

Unpack the appliance and check for transport-related

■

damage.

Please dispose of the packaging, and if applicable, the old

■

appliance in an environmentally-friendly manner.

II.

Preparations for installation

Important:

 Only use the supplied installation set.

The supplied water connection nozzles must be installed!

Shut off water supply. The electrical connection (connec-

■

tion cable) must be disconnected from the power supply.

Unscrew the fuse or switch off the circuit breaker.

III.

Wall mounting

The continuous-flow heater must be mounted on the

■

wall. Attach it if necessary on the lower adjustable screws.

The distance to the wall is variable. You can compensate

■

for any unevenness of the wall's surface.

The grommet must tightly surround the connection cable.

■

If it is damaged during mounting, the openings must be

provided with watertight sealing.

IV.

Water connection

The continuous-flow heater must be vented. The

■

warm water tap must be opened and the appliance

must be flushed out thoroughly for 1 minute with

at least 6 litres of water.

V.

Electrical connection/Mounting

The electrical supply terminal can be fitted at the top or

■

bottom. The sheath of the connection cable must extend

for at least 40 mm into the appliance.

Set the power using the power selector switch before

 connecting the wires to the mains connection terminal:

Set DE 1821415 and DE 4151821 to 18 kW (down) or

■

21 kW  (up).

Set DE 2427415 or DE 4152427 to 24 kW (down) or

■

27 kW  (up).

The set power must be marked on the ratings plate.

No power selection is required for the DE 12415.

Now screw the wires tightly into the mains connection

■

terminal.

VI.

Startup/additional information

First start-up

Switch on the fuses.

■

Setting the temperature.

■

Starts rinsing: Open the warm water tap and allow water

■

to flow for at least 1 minute (flow-rate at least 6 litres per

minute). Only then (for safety reasons) will the appliance

begin to heat.

Tip:

Should the appliance not start because of a reduced

flow-rate, remove the perlator, shower head or similar before

start and repeat the process.

9

en

Remove the flow-rate limiter (see Fig. A) with low water

■

pressure.

Explain the operation of the continuous-flow heater to

■

the user.

A

If the continuous-flow heater does not have sufficient

water flow due to low water line pressure in your do-

mestic plumbing system, remove the flow-rate

limiter.

B

Priority circuit for the combination with electrical

 storage  heaters:

For operation with a priority circuit, a special load

shedding relay BZ 45L20 (special accessory) is re-

quired. Other existing load shedding relays, with the

exception of electronic load shedding relays, may

malfunction.

C

The control electronics must be coded when operated

with a load shedding relay.

Technical data

DE 12415

DE 1821415

DE 4151821

DE 2427415

DE 4152427

Rated output

[kW]

13.2

18

21

24

27

Rated voltage

[V]

400

400

400

Fuse protection

[A]

20

32

40

Minimum conductor cross-section

[mm

2

]

4

4

6

Warm water flow at rated output

with temperature increase from

12 °C to 38 °C

[l/min]

7.3

9.9

11.6

13.2

13.9

12 °C to 60 °C

[l/min]

3.9

5.4

6.3

7.2

7.6

Start-up flow

[l/min]

2.6

2.6

2.6

Start-up flow pressure *

[MPa (bar)]

0.025 (0.25)

0.025 (0.25)

0.025 (0.25)

Application area in water

specific electric resistance at 15 °C

[Ωcm]

≥ 1 300

≥ 1 300

≥ 1 300

Rated pressure

[MPa (bar)]

1.0 (10.0)

1.0 (10.0)

1.0 (10.0)

Maximum permissible supply temperature

[°C]

55

55

55

Maximum mains impedance at connection

point

[Ω]

≤ 0.244

≤ 0.244

≤ 0.244

* The pressure loss on the mixer must also be added

D

Status display on the appliance

LED

Appliance status

Off

Off

Lights up

Ready

Slow flash (1/s)

Appliance is heating

Fast flash (4/s)

Desired water temperature

is not reached (water flow

too high for appliance

rating).

E

The filter upstream from the check valve in the cold

water supply inlet is clogged.

Remove the filter and either clean it or descale it.

See Figure E 1–3.

10

en

Special accessories

Pipe kit

■

BZ 45U20

: for use of the continuous-flow heater

as an under sink appliance

Priority switch (load shedding relay)

■

BZ 45L20

:

for operation with a priority circuit

Mounting kit

■

BZ 45K23

: for surface mount installation

Thermostatic premixer

■

BZ 45T20

: for installation in the

domestic plumbing when using preheated water

Operation with prewarmed water (solar heated)

The continuous-flow heater can only heat prewarmed water

to a max. of 60 °C. If the cold water supply exceeds a tem-

perature of 55 °C, the water will not be warmed any further.

Important:

 The cold water supply temperature must not be

higher than 55 °C!

If the cold water supply exceeds a temperature of 60 °C, a

circuit breaker will trigger and shut the appliance off. There-

fore, the residential plumbing must be equipped with a ther-

mostatic premixer (e. g. special accessory

BZ 45T20

) that will

limit the cold water supply temperature to a max. of 55 °C by

appropriately mixing in cold water.

G

1 2

A

472

99

115

236

20

100

332

42

388

11

en

Operating instructions

Please read the operating instructions carefully before

you use the appliance!

Safety information

This appliance is intended for domestic use or for house-

■

hold-based non-commercial applications. Household-

based applications include, e.g. usage in employees

catering facilities for shops, offices, agricultural and

other commercial operations, as well as usage by guests

of guest houses, small hotels and similar residential

establishments.

Risk of electric shock!

Switch off the mains voltage supply immediately if

a fault occurs.

We do not accept liability for damage resulting from

■

failure to heed these instructions.

The continuous-flow heater may only be connected

■

and put into operation by a qualified professional.

Repairs may only be undertaken by a suitably qualified

■

specialist to avoid potential sources of danger.

The continuous-flow heater may only be installed in a

■

frost-free room.

Persons (including children) with diminished bodily, sen-

■

sory or mental perception, or those who lack knowledge or

experience should not operate the appliance, unless they

are monitored or have received instruction concerning use

of the appliance by persons responsible for their safety.

Keep children away from the appliance. Please moni-

■

tor children to ensure that they do not play with the

appliance.

The mixer and the warm water pipe may be hot.

■

Please switch off all fuses immediately if a malfunction

■

occurs. Immediately shut off the cold water supply to the

appliance should it leak. The malfunction can only be re-

paired by a specialist or an authorised service agent.

Your new appliance

The electronic continuous-flow heater “electronic comfort” is

intended exclusively for heating water which flows through

the appliance.

The continuous-flow heater switches on and heats the water

when the warm water tap is opened. It switches off as soon

as the tap is closed.

Operating the continuous-flow

heater

Selecting shower temperature

You can select the desired temperature by turning the con-

tinuously variable rotary knob, which can be adjusted from

30 °C to 60 °C.

Conserving energy and water

Mixing in of cold water in the fitting requires unnecessary

water and energy. You should therefore set the desired tem-

perature directly on the continuous-flow heater and then

open the water tap.

In “e” position the appliance is operated economically.

Using the appliance after switching off

the water supply

Switch off the appliance (unscrew the fuse in the house

■

electrical installation).

Open the warm water tap and keep it open until the air

■

has been completely forced out of the water pipe.

Switch the fuse back on again.

■

The appliance is now ready to operate.

Cleaning

Only wipe off the appliance using a moist cloth. Do not

■

use acidic or abrasive cleaning materials.

Do not use a steam cleaner.

■

Customer Service

We ask you to always provide the E-No. and the FD-No. of

your appliance when calling in a customer service engineer.

You will find the numbers on the inner side of the fold up

operating panel on the continuous-flow heater.

12

en

A fault, what to do?

If your appliance does not operate as required, it is often due to a very minor problem. Please check whether you can remedy

the fault yourself by using the following guidelines. You will save yourself the costs of an unnecessary visit by customer service

personnel.

Fault

Cause

Solution

Who

Water flow-rate is too low.

The filter in either the water tap or

the showerhead is clogged

Remove the filter and either

clean it or descale it.

Customer

The filter in the corner regulating

valve is clogged.

Get a servicing expert to clean the

filter.

Servicing

expert

The filter upstream from the check

valve in the cold water supply inlet

is clogged.

Remove the filter and either

clean it or descale it.

Servicing

expert

The desired water temperature is

not reached.

The continuous-flow heater is

connected to a thermostatically-

controlled water tap.

Set the temperature on the continu-

ous-flow heater to “max”.

Customer

The power limit has been reached.

Water flow-rate is too high and/or

the cold water supply temperature

is too low.

Reduce the flow-rate at the water

tap supply.

Customer

By a qualified professional:

use the angle valve to regulate the

flow-rate.

Check the flow-rate limiter or re-

place it with a smaller one.

Servicing

expert

The water is not sufficiently warm.

The fuse in the house electrical in-

stallation has tripped/blown.

Check the fuse in the house electri-

cal installation.

Customer

The appliance‘s automatic circuit

breaker has been tripped.

Get the appliance‘s automatic cir-

cuit breaker checked by an electri-

cian. Check the permissible supply

temperature.

Servicing

expert

The power limit has been reached.

Water flow-rate is too high and/or

the cold water supply temperature

is too low.

By a qualified professional:

use the angle valve to regulate the

flow-rate.

Check the flow-rate limiter or re-

place it with a smaller one.

Servicing

expert

The power selector switch is set

incorrectly.

Set the power selector switch to

suit the appliance.

Servicing

expert

From time to time, cold water

flows out.

The air sensor in the appliance de-

tects air in the water and momen-

tarily switches the heating element

off.

After a few seconds, the continu-

ous-flow heater automatically goes

back into operation.

Continu-

ous-flow

heater au-

tomatically

resolves

problem

Winter operation:

The desired water temperature

leaving the tap is no longer

reached.

The supply temperature has

reduced.

Reduce the water flow on the taps

until the desired water temperature

is reached.

Customer

The appliance does not start

(heat), no water flows

Power failure or initial start-up.

Starts rinsing:

Open the warm water tap and

 allow water to flow for at least

1 minute (flow-rate at least 6 litres

per minute). Only then (for safety

reasons) will the appliance begin

to heat.

Should the appliance not start

because of a reduced flow-rate,

 remove the perlator, shower head

or similar before start and repeat

the process.

Customer

If the fault could not be eliminated, please call customer service.

13

en

Disposal

This appliance is labelled in accordance with Euro-

pean Directive 2002/96/EG concerning used elec-

trical and electronic appliances (waste electrical

and electronic equipment – WEEE).

The guideline determines the framework for the

return and recycling of used appliances as applica-

ble throughout the EU.

Please ask your specialist retailer about current

disposal facilities.

Guarantee

The guarantee conditions for this appliance are as defined by

our representative in the country in which it is sold.

Details regarding these conditions can be obtained from the

dealer from whom the appliance was purchased. The bill of

sale or receipt must be produced when making any claim

 under the terms of this guarantee.

Subject to change without notice.

14

fr

Instructions de montage

Montez le chauffe-eau instantané en suivant les indica-

tions portées sur les figures. Respectez les consignes du

texte.

Consignes de sécurité

Danger de choc électrique !

En cas d’erreur, déconnectez immédiatement

la tension du secteur.

Nous n’assumons aucune garantie pour les risques

■

susceptibles de survenir en cas de non-respect de

cette notice.

Seul un installateur agréé est autorisé à raccorder

■

et à mettre en marche le chauffe-eau instantané.

N’ouvrez jamais l’appareil sans avoir interrompu

■

 l’apport de courant à l’appareil.

Respectez les prescriptions légales en vigueur dans votre

■

pays ainsi que celles recommandées par les compagnies

locales/nationales distributrices d’électricité et d’eau et

applicables dans votre localité.

Le chauffe-eau instantané est un appareil qui répond à la

■

classe de protection

I

. Il

doit

 être raccordé au fil de terre.

L’appareil doit être raccordé de manière durable aux

■

conduites d’eau posées de manière fixe.

La section de

 câble doit correspondre à la puissance à installer.

Exemple

■

 : Les conduites d’eau mises à la terre peuvent

simuler la présence d’un fil de terre.

Afin de respecter les prescriptions de sécurité applicables,

■

l’installation doit comporter un dispositif de coupure tous

pôles. L’espace coupe-circuit entre les contacts doit s’éle-

ver à 3 mm minimum.

Le chauffe-eau est conçu uniquement pour fonctionner

■

en circuit fermé (résistant à la pression).

La robinetterie doit pouvoir s’utiliser avec des chauffe-eau

■

fermés (résistants à la pression).

Le chauffe-eau instantané peut être raccordé à une

■

conduite d’eau froide ou être exploité avec l’eau préchauf-

fée (installation solaire). Pour ce, respecter les données

techniques et les accessoires spéciaux.

Le chauffe-eau peut s’utiliser avec de la tuyauterie en

■

 matière plastique certifiée DVGW.

Installez le chauffe-eau uniquement dans un local exempt

■

de gel.

Avant le montage, mettez le câble d’alimentation électri-

■

que hors tension et coupez l’arrivée d’eau !

Procédez d’abord au raccordement de l’eau, puis au

■

 raccordement  électrique.

Pratiquez dans la paroi arrière uniquement les ouvertures

■

nécessaires au montage. Si vous refaites le montage, bou-

chez les ouvertures inutilisées afin de les rendre étanches.

Une fois le montage terminé, les pièces électroconductri-

■

ces doivent être impossibles à toucher.

Montage

I.

Déballage/enlèvement du capot

Déballez l’appareil et vérifiez s’il n’a pas subi de dégâts

■

pendant le transport.

Éliminez l’emballage et, le cas échéant, l’ancien appareil

■

en respectant l’environnement.

II.

Préparation du montage

Important :

 n’utilisez que le kit de montage joint.

Les tubulures de raccordement d’eau livrées doivent être

 impérativement montées !

Coupez l’arrivée d’eau. Le raccord électrique (câble de

■

raccordement) doit être sans tension. Dévissez ou désen-

clenchez les fusibles.

III.

Montage mural

Le chauffe-eau instantané doit être solidement monté

■

contre le mur. Fixez-le le cas échéant au moyen des vis

de réglage inférieures.

L’écart par rapport au mur est variable. Vous pouvez ainsi

■

compenser les inégalités du mur.

La gaine doit bien enserrer le cordon d’alimentation.

■

Si elle a été endommagée pendant le montage, bouchez

les trous pour les rendre étanches à l’eau.

IV.

Raccordement de l’eau

Le chauffe-eau instantané doit être purgé. Pour ce

■

faire, ouvrir entièrement le robinet d’eau chaude et

rincer l’appareil 1 minute avec un débit d’au moins

6 litres d’eau.

V.

Branchement électrique/montage

La borne de branchement au secteur peut être montée

■

en haut ou en bas. La gaine du câble d’alimentation doit

pénétrer au moins de 40 mm dans l’appareil.

Avant le raccordement des câbles à la borne de branchement

au secteur, régler la puissance à l’aide du commutateur de

puissance:

Placer DE 1821415 et DE 4151821 sur 18 kW (en bas) ou

■

21 kW (en haut).

Placer DE 2427415 ou DE 4152427 sur 24 kW (en bas) ou

■

27 kW (en haut)

La puissance réglée doit être caractérisée sur la plaque

signalétique.

Aucune commutation de puissance n’est nécessaire pour le

DE 12415.

Puis visser à fond les câbles à la borne du branchement au

■

secteur.
