Siemens LC 58650: инструкция

Инструкция по эксплуатации

Вытяжка

LC 57...

LC 58...

901772

Инструкция по эксплуатации

Описание вытяжки Режимы работы

Это можно обеспечить, если воздух при сго

Обшивка

рании топлива будет выводиться из поме

вытяжной

щения через незакрытые отверстия, напри

трубы

мер, через двери, окна, настенные вентиля

ционные шкафы или с помощью других

Переключатель

технических мер, обеспечивающих блоки

освещения/

ровку других устройств при работе одного

вентилятора

устройства и т.д.

При подаче воздуха в недостаточном

объеме возникает опасность отравления

газообразными продуктами сгорания,

которые всасываются обратно в комнату.

Применение только настенного вентиляци

Решетка

онного шкафа не гарантирует, что предель

фильтра

ное значение пониженного давления возду

ха не будет превышено.

Освещение

Примечание. При оценке давления воздуха

следует учитывать всю систему вентиляции,

которая имеется в здании. Однако это пра

вило не применяется при использовании

оборудования для приготовления пищи, на

Режимы работы

пример, варочных панелей и газовых плит.

Если вытяжка используется в режиме цир

Режим отвода воздуха:

куляции воздуха с угольным фильтром, экс

плуатация возможна без какихлибо ограни

 Вентилятор вытяжки всасывает кухонные

чений.

испарения и удаляет их за пределы по

мещения через жиропоглощающий

Режим циркуляции воздуха:

фильтр.

 Этот режим требует установки угольно

 Жиропоглощающий фильтр поглощает

го фильтра (см. раздел «Фильтры и их

частицы жира, которые могут содержать

техническое обслуживание»).

ся в кухонных испарениях.

 Кухня в значительной степени освобож

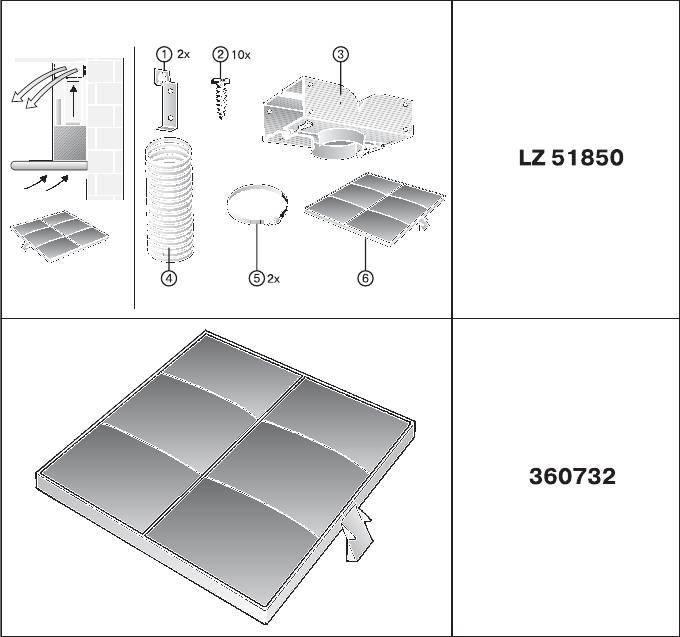

Полный комплект для установки и

дается от жиров и запахов.

фильтры для замены можно приобрести

в специализированном магазине. Со

Если вытяжка в режиме отвода воздуха

ответствующие номера принадлежнос

работает одновременно с отопительным

тей можно найти в конце настоящей ин

оборудованием, которое пользуется вы-

струкции по эксплуатации.

тяжными трубами (например, отопитель

ные системы, проточные водонагреватели

 Вентилятор вытяжки всасывает кухонные

или котлы, которые работают на газе, жид

испарения, которые очищаются в жиро

ком или твердом топливе), необходимо

поглощающем фильтре и угольном филь

обеспечить подачу воздуха в объеме,

тре. После этого очищенный воздух воз

достаточном для сгорания топлива.

вращается на кухню.

По соображениям безопасности требуется,

 Жиропоглощающий фильтр поглощает

чтобы в помещении, где установлено отопи

частицы жира, которые могут содержать

тельное или нагревательное оборудование

ся в кухонных испарениях.

с открытым огнем, давление воздуха по

 Угольный фильтр удаляет имеющиеся

сравнению с атмосферным было понижено

запахи.

не более чем на 4 Па (0,04 мбар).

Без установленного угольного фильтра

пахучие вещества кухонных испарений не

связываются.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

1

Перед первым использованием вытяжки

Важные указания:

 Перед первым использованием новой

вытяжки внимательно прочтите инструк

 Эта инструкция по эксплуатации отно

цию по эксплуатации. Она содержит важ

сится к нескольким моделям вытяжки.

ную информацию по Вашей безопаснос

Возможно, что описанные в ней отдель

ти, а также по эксплуатации вытяжки и

ные детали оснащения отсутствуют в Ва

уходу за ней.

шей вытяжке.

 Сохраните инструкцию по эксплуатации

 Эта вытяжка соответствует действующим

и монтажу для возможной передачи пос

правилам техники безопасности.

ледующему владельцу.

Ремонт вытяжки должен выполняться

только квалифицированным персоналом.

Если вытяжка повреждена, ее не следу

Неправильно выполненный ремонт вы-

ет вводить в эксплуатацию.

тяжки может привести к возникнове-

нию серьезной опасности для пользо-

Эксплуатация вытяжки над очагом, в ко

вателя.

тором сгорает твердое топливо (уголь, дере

во и т.д.), разрешается только в ограничен

Подключение и ввод в эксплуатацию вы

ных случаях (см. инструкцию по монтажу).

тяжки должен выполнять только квалифици

рованный специалист.

Газовые варочные панели/

газовые плиты

Из соображений безопасности замена

поврежденных соединительных проводов

Не эксплуатируйте все газовые конфор

вытяжки должна осуществляться изготови

ки одновременно в течение длительного ин

телем, или его Сервисной службой, или дру

тервала времени (макс. 15 минут) при мак

гими квалифицированными специалистами.

симальной тепловой нагрузке. В противном

случае возникает опасность ожога при при

Утилизацию упаковочного материала

косновении к поверхности корпуса вытяжки

следует проводить должным образом (см.

или опасность повреждения вытяжки. При

инструкцию по монтажу).

эксплуатации вытяжки над газовой варочной

панелью с одновременно включенными тре

Эта вытяжка предназначена только для

мя или более газовыми конфорками вклю

использования в домашнем хозяйстве.

чайте вытяжку на максимальную мощность.

Эксплуатируйте вытяжку только с уста

новленными лампами.

Неисправные лампы следует сразу же

Неисправности

заменять, чтобы предотвратить перегрузку

оставшихся ламп.

Если у Вас имеются какиелибо вопросы,

или если появилась неисправность, обра

Никогда не эксплуатируйте вытяжку без

щайтесь в Сервисную службу (cм. перечень

установленного жиропоглощающего филь

мастерских Сервисной службы).

тра.

При телефонном звонке, пожалуйста, сооб

Перегретые жир или масло легко вос

щите следующие сведения:

пламеняются. Поэтому всегда следите за

приготовлением пищи с жиром или маслом,

ENr. FD

например, в случае приготовления картофе

ля фри.

Впишите эти номера в вышеуказанных мес

тах. Номера ENr. (номер изделия) и FD (за

Не стерилизуйте продукты питания пла

водской номер) Вы найдете на табличке с

менем непосредственно под вытяжкой.

техническими характеристиками внутри Ва

Опасность воспламенения жиропогло

шей вытяжки после того, как снимете жиро

!

щающего фильтра.

поглощающий фильтр.

Пламя газовых конфорок всегда должно

быть закрыто посудой.

2

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Управление вытяжкой

Освещение:

Самым эффективным способом удале

ния кухонных испарений является следую

 Освещением можно пользоваться в лю

щий способ:

бое время, даже когда вентилятор выклю

чен.

 Включите вытяжку сразу же, как толь

ко Вы начинаете готовить.

 Выключите вытяжку через несколько

минут после того, как Вы закончите гото

Фильтры и их техническое

вить.

обслуживание

Включение/выключение

Выключение

Жиропоглощающий фильтр:

освещения

вентилятора

Для поглощения частиц жира в кухонных

испарениях, образующихся при приго-

товлении пищи, используется металли-

ческий жиропоглощающий фильтр.

Фильтрующие прокладки сделаны из невос

пламеняющегося металла.

Внимание!

По мере насыщения фильтра остатками жи

Уменьшение

Включение и

ров не только увеличивается риск воспламе

скорости вентилятора

увеличение скорости

нения, но это может также оказать отрица

вентилятора

тельное воздействие на работу вытяжки.

Важное замечание.

Индикатор для настройки

Регулярная чистка металлического жиропог

вентилятора

лощающего фильтра снижает вероятность

воспламенения, которое возможно изза

Включение вентилятора:

нагрева при жарении в большом количестве

 Нажмите клавишу +.

жира.

Установка требуемой скорости

Чистка металлического

вентилятора:

жиропоглощающего фильтра:

 Нажмите клавишу +.

 При обычном режиме работы (12 часа в

Скорость вентилятора увеличивается на

день) металлический жиропоглощающий

одну ступень.

фильтр следует чистить через 810 не

 Нажмите клавишу –.

дель.

Скорость вентилятора уменьшается на

 Фильтр можно мыть в посудомоечной

одну ступень.

машине. Однако это может привести к не

Выключение вентилятора:

значительному изменению окраски

фильтра.

 Нажмите клавишу 0.

 Фильтр должен свободно лежать в посу

или:

домоечной машине, он не должен быть

 Нажимайте клавишу – до тех пор, пока

зажат.

вентилятор не выключится.

Важное замечание.

Интенсивная ступень:

Сильно загрязненный металлический жи

ропоглощающий фильтр не следует мыть

Максимальная производительность обеспе

в посудомоечной машине вместе с посу

чивается на интенсивной ступени. Такая про

дой.

изводительность обычно требуется только

на короткое время.

 При ручной мойке фильтра сначала замо

чите его в горячей мыльной воде. Затем

 Нажимайте клавишу + до тех пор, пока на

очистите фильтр щеткой, тщательно про

индикаторе не появится индикация P.

полощите его и дайте воде стечь.

 Если интенсивная ступень не отключает

ся вручную, вентилятор через 10 минут ав

томатически переключится на уровень 2.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

3

Фильтры и их техническое обслуживание

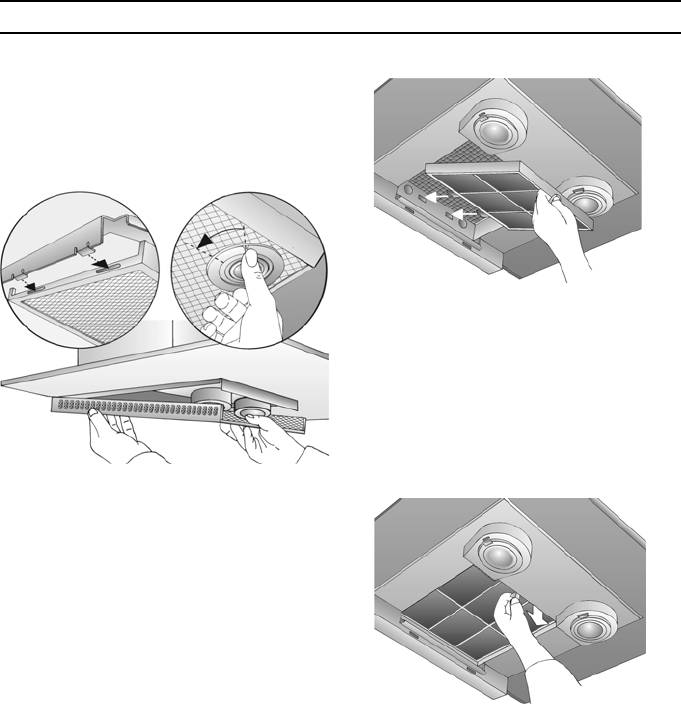

Снятие и установка металлического

2. Вставьте угольный фильтр.

жиропоглощающего фильтра:

Внимание! Галогенные лампы должны быть

выключены и должны остыть.

1. Поверните оба фиксатора на жиропогло

щающем фильтре и выньте жиропогло

щающий фильтр.

3. Защелкните спереди фиксатор.

4. Установите жиропоглощающий фильтр

(см. «Снятие и установка металлическо

го жиропоглощающего фильтра»).

Снятие фильтра:

Внимание! Галогенные лампы должны быть

выключены и должны остыть.

1. Снимите жиропоглощающий фильтр.

2. Нажмите на фиксатор спереди и сними

те угольный фильтр, сдвинув его вниз.

2. Проведите чистку фильтра.

3. Снова установите очищенный фильтр на

место в вытяжку.

Угольный фильтр:

Предназначен для устранения запахов в

режиме циркуляции воздуха.

Внимание!

По мере насыщения фильтра остатками жи

ров не только увеличивается риск воспламе

нения, но это может также оказать отрица

тельное воздействие на работу вытяжки.

Важное замечание.

3. Установите жиропоглощающий фильтр.

Регулярная замена угольного фильтра сни

жает вероятность воспламенения, которое

Замена угольного фильтра:

возможно изза нагрева при жарении в боль

 При обычном режиме работы (12 часа в

шом количестве жира или при обычном жа

день) угольный фильтр следует менять

ренье.

примерно 1 раз в год.

Установка фильтра:

 Угольный фильтр можно приобрести в

специализированном магазине (см. спе

Предупреждение. Галогенные лампы дол

циальные принадлежности).

жны быть выключены и должны остыть.

 Используйте только фильтры нашей

1. Снимите жиропоглощающий фильтр (см.

фирмы. Тем самым будет обеспечена

раздел «Снятие и установка металличес

оптимальная работа вытяжки.

кого жиропоглощающего фильтра»).

Утилизация старого угольного фильтра:

 Угольный фильтр не содержит вредных

веществ. Его можно утилизировать, как

обычный домашний мусор.

4

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Чистка и уход

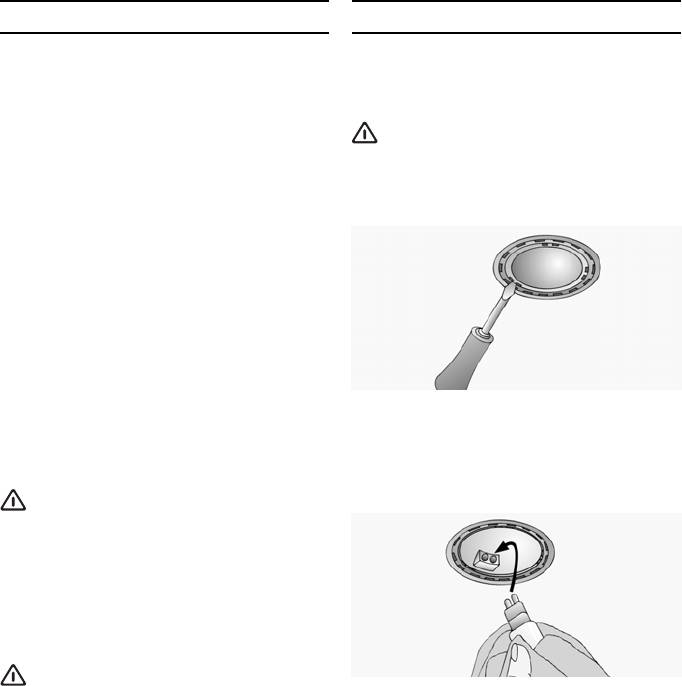

Замена ламп

Выключите электропитание вытяжки,

1. Выключите вытяжку и отключите ее от

для чего выньте вилку из сетевой розет-

сети путем отсоединения вилки от сете

ки или выключите предохранитель.

вой розетки или выключения предохра

нителя.

 При чистке жиропоглощающего фильтра

проводите чистку всех доступных дета

Включенные галогенные лампочки очень

лей корпуса от имеющихся отложений

горячие. Даже через некоторое время пос

жира. Это значительно снижает опас

ле их выключения еще имеется риск ожога.

ность воспламенения и гарантирует наи

более эффективное функционирование

2. Снимите ламповое кольцо с помощью

вытяжки.

отвертки или подобного инструмента.

 Для чистки обшивки вытяжки пользуйтесь

горячей мыльной водой или мягким сред

ством для чистки оконных стекол.

 Не соскребайте присохшую грязь, а раз

мягчайте ее влажной тряпкой.

 Никогда не пользуйтесь абразивными

чистящими средствами или губками, ко

торые могут поцарапать поверхность.

 Примечание. Никогда не протирайте

спиртом пластмассовые поверхности,

так как на них могут появиться матовые

3. Замените галогенную лампу (имеющая

пятна.

ся в продаже галогенная лампа, 12 В, мак

Предостережение! Достаточно часто

симум 20 Вт, цоколь G4).

проветривайте кухню. Никогда не остав

Внимание! См. рисунок, на котором по

ляйте открытое пламя!

казан патрон лампы.

Берите лампы только чистой тряпкой.

Чистите клавиши управления только сла

бым мыльным раствором и мягкой влажной

тряпкой. Не используйте для чистки клавиш

управления средство для чистки нержавею

щей стали.

Поверхности из нержавеющей стали:

 Используйте мягкое, неабразивное сред

ство для чистки нержавеющей стали.

 Чистите только в направлении шлифовки.

Не используйте для чистки поверхнос

тей из нержавеющей стали средства, содер

4. Вставьте на место ламповое кольцо.

жащие песок, соду, кислоты, хлориды и губ

5. Подключите опять вилку к сетевой розет

ки, которые могут поцарапать эти поверхно

ке или включите предохранитель.

сти!

Примечание. Если освещение не работает,

Алюминиевые, лакированные и

проверьте правильность установки ламп.

пластмассовые поверхности:

 Используйте мягкую неворсистую ткань

для протирки стекол или микроволокни

стую ткань.

 Не пользуйтесь сухими тряпками.

 Используйте мягкое средство для чист

ки оконных стекол.

 Не используйте агрессивные, кислотные

или щелочные чистящие средства.

 Не используйте абразивные средства

для чистки.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

5

Инструкция по монтажу

Важные указания

Старая вытяжка не является совершен

Дополнительные указания в случае

но ненужным мусором. Она содержит цен

использования газовых плит:

ные материалы, которые могут быть вторич

но использованы при утилизации с учетом

При монтаже газовых плит соблюдайте

требований по охране окружающей среды.

действующие в данной стране соответству

Перед тем, как отправлять на утилизацию

ющие положения (например, в Германии:

старую вытяжку, приведите ее в неработос

технические правила по установке газовых

пособное состояние.

приборов TRGI).

Ваша новая вытяжка защищена соответ

Во всех случаях следует соблюдать со

ствующей упаковкой на время транспорти

ответствующие правила и указания по уста

ровки. Все материалы, которые использова

новке, которые даются изготовителем газо

ны для этой цели, не наносят вреда окружа

вой плиты.

ющей среде и могут быть переработаны для

вторичного использования. Пожалуйста,

Вытяжку разрешается устанавливать та

сделайте свой вклад в охрану окружающей

ким образом, чтобы только с одной ее сто

среды, отправив этот материал для упаков

роны располагались высокий шкаф или вы

ки на переработку с учетом требований по

сокая стена. При этом расстояние до этого

охране окружающей среды.

шкафа или до этой стены должно быть не

менее 50 мм.

Самые последние сведения относительно

возможностей по утилизации Вашей старой

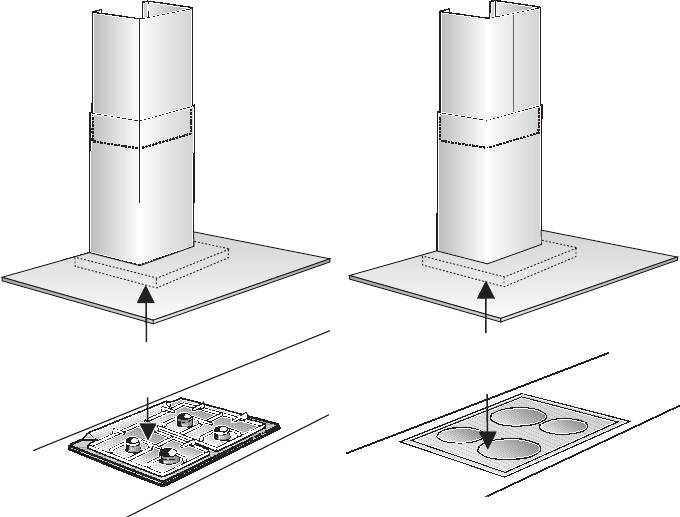

Минимальное расстояние между ниж

вытяжки и упаковки новой вытяжки Вы мо

ним краем вытяжки и верхним краем под

жете получить в той организации, где Вы

ставки для посуды на газовых варочных па

приобрели вытяжку, или в местных админи

нелях: 650 мм, рис. 1.

стративных органах.

Вытяжка предназначена для использо

вания в режиме отвода воздуха или в режи

ме циркуляции воздуха.

Всегда устанавливайте вытяжку над цен

тральной частью варочной панели.

Минимальное расстояние между элект

рической варочной панелью и нижним кра

ем вытяжки: 550 мм, рис. 1.

Над очагом, в котором сгорает твердое

топливо, вследствие потенциальной пожар

ной опасности (например, изза разлетаю

щихся искр) устанавливать вытяжку разре

шается только в том случае, если очаг име

ет закрытое несъемное покрытие, и со

блюдаются все правила, которые действу

ют в каждой конкретной стране. Это ограни

чение не относится к газовым плитам и па

нелям газовых конфорок.

Чем меньше расстояние между вытяж

кой и варочной панелью, тем выше вероят

ность конденсации поднимающихся паров

на вытяжке.

6

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Перед монтажом

Режим отвода воздуха

мин. 36

550

120

674-1060

120

м

ин

150

150

. 128

590

мин.

260

600

280

48

5

02

600/700

800/900

Отводимый воздух подается вверх через

Это можно обеспечить, если воздух при сго

вентиляционную шахту или непосредствен

рании топлива будет выводиться из помеще

но через наружную стену за пределы поме

ния через незакрытые отверстия, например,

щения.

через двери, окна, настенные вентиляцион

ные шкафы или с помощью технических мер,

Отводимый воздух нельзя выводить через

обеспечивающих блокировку других уст

дымоход, который используется для других

ройств при работе одного устройства и т.д.

целей, или через шахту, используемую для

вентиляции помещений, в которых также

При подаче воздуха в недостаточном

установлены печи или камины.

объеме возникает опасность отравления

газообразными продуктами сгорания,

При отводе воздуха следует соблюдать

которые всасываются обратно в комнату.

предписания административных органов

власти (например, принятые в данной

Применение только настенного вентиляци

стране строительные нормы и правила).

онного шкафа не гарантирует, что предель

ное значение пониженного давления возду

Следует получить разрешение соответству

ха не будет превышено.

ющих административных органов при отво

де воздуха через дымоход, который не экс

Примечание: При оценке давления воздуха

плуатируется.

следует учитывать всю систему вентиляции,

которая имеется в здании. Однако это пра

Если вытяжка в режиме отвода воздуха

вило не применяется при использовании

работает одновременно с отопительным

оборудования для приготовления пищи, на

оборудованием, которое пользуется вы-

пример, варочных панелей и газовых плит.

тяжными трубами (например, отопитель

ные системы, проточные водонагреватели

Если вытяжка используется в режиме цир

или котлы, которые работают на газе, жид

куляции воздуха с угольным фильтром, экс

ком или твердом топливе), необходимо

плуатация возможна без какихлибо ограни

обеспечить подачу воздуха в объеме,

чений.

достаточном для сгорания топлива.

Если отводимый воздух удаляется через

По соображениям безопасности требуется,

наружную стену, следует установить теле

чтобы в помещении, где установлено отопи

скопический воздуховод в наружной стене.

тельное или нагревательное оборудование

с открытым огнем, давление воздуха по

сравнению с атмосферным было понижено

не более чем на 4 Па (0,04 мбар).

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

7

Перед монтажом

Оптимальная эффективность вытяжки

Подсоединение к вытяжной трубе

обеспечивается при выполнении

диаметром 150 мм:

следующих условий:

 Установите вытяжную трубу непосред

 Использование коротких и гладких вы

ственно в выходном отверстии вытяжки.

тяжных труб без изгибов.

 Использование минимального количе

Подсоединение к вытяжной трубе

ства колен.

диаметром 120 мм:

 Использование труб с насколько возмож

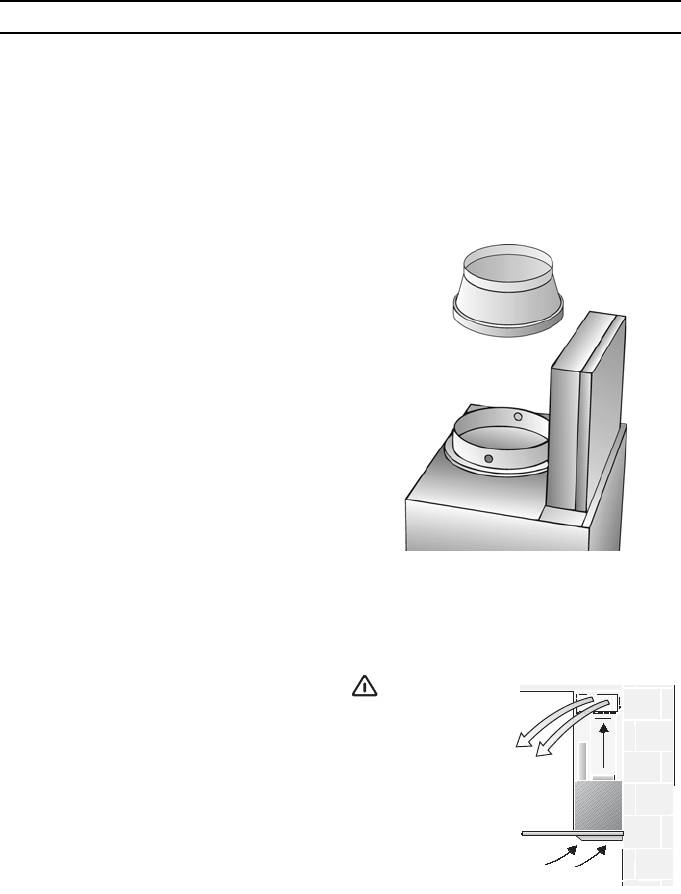

 Вставьте переходник для сужения кана

но большими внутренними диаметрами,

ла в выходное отверстие вытяжки и при

а также использование колен труб с боль

соедините к нему вытяжную трубу.

шим радиусом.

Использование длинных, неровных

вытяжных труб, большого количества

колен или труб с малым внутренним

диаметром ведет к снижению эффек-

тивности работы вытяжки и, одновре-

менно, к повышению уровня шумов.

 Круглые трубы:

Мы рекомендуем внутренний диаметр:

150 мм (минимальный внутренний диа

метр 120 мм).

 Трубы прямоугольного сечения долж

ны иметь площадь внутреннего сече-

ния, равную площади внутреннего сече

ния соответствующих круглых труб.

Они не должны иметь резких изгибов.

В случае труб с внутренним диаметром

120 мм площадь внутреннего сечения со

2

ставляет примерно 113 см

.

В случае труб с внутренним диаметром

150 мм площадь внутреннего сечения со

2

ставляет примерно 177 см

.

Режим циркуляции воздуха

 Если трубы имеют различные диа-

 Применяется, если нет возможности ис

метры: используйте герметизирующую

пользовать режим отвода воздуха. При

ленту.

этом используется угольный фильтр.

 В случае эксплуатации вытяжки в режи-

ме отвода воздуха обеспечивайте дос

Полный комп

таточное поступление свежего воздуха.

лект для монтажа

можно приобрести

в специализиро-

ванном магазине.

Соответствующие

номера принадлеж

ностей можно найти

в инструкции по эк

сплуатации.

8

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
