Инструкция к Встраивающей Газовой Панели - Независимой Siemens ER 626PB90R
Siemens - Electrogeräte GmbH
Carl-Wery-Straß
e 34
81739 München
Cod. 9000348441 B
РАНИ
Инструкции по безопасному использованию .......... 3
Ваша новая варочная панель .................................. 5
6 Газовые конфорки ....................................................
Ручной поджиг .......................................................... 6
Автоматический поджиг ........................................... 7
Система газ-контроль .............................................. 7
Выключение конфорки ............................................ 7
Уровни мощности .................................................... 7
Примечания .............................................................
8
Подходящая посуда ............................................... 9
Сковорода вок ........................................................ 9
Пользование варочной панелью с
двухконтурной конфоркой ......................................
10
Включение и отключение ......................................
1 0
Включение ..............................................................
10
Отключение ............................................................
10
Примечание ............................................................ 10
Остаточное тепло ..................................................
11
Рекомендации ........................................................
11
Дополнительное оборудование ............................ 12

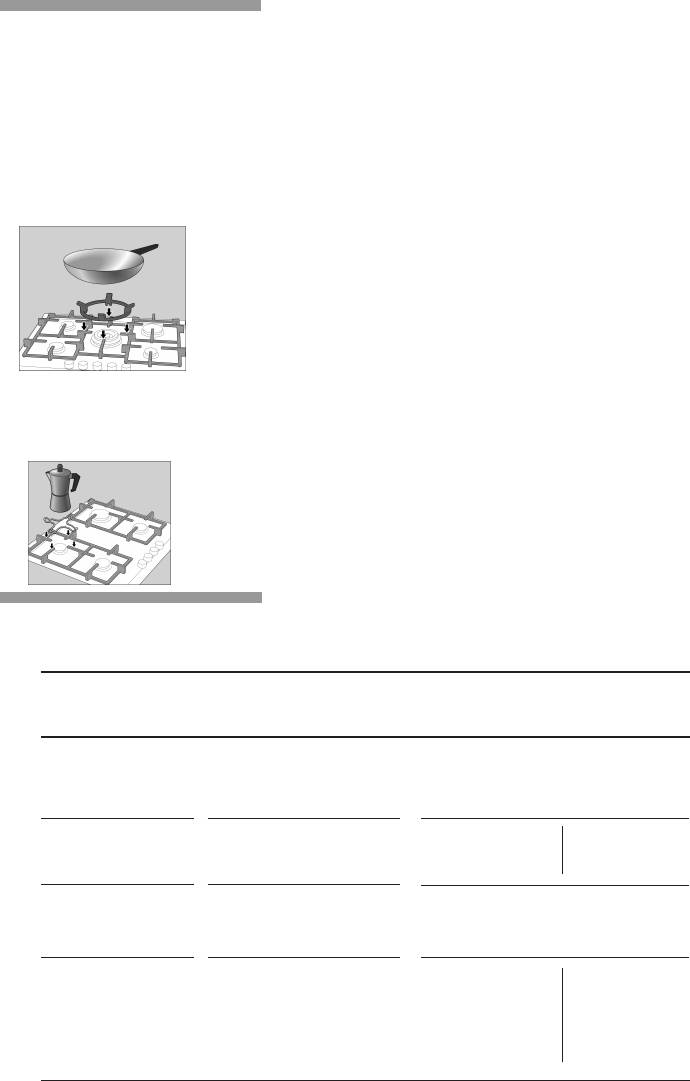

Дополнительная решетка для сковороды вок ..... 12
Дополнительная решетка для кофеварки ...........
12
Советы по приготовлению пищи ..........................
12
Советы по эксплуатации .......................................
13
Очистка и уход ........................................................
14
Очистка .................................................................... 14
Чистящие средства, которыми нельзя
пользоваться ........................................................... 14
Уход ........................................................................
15
Мелкие неполадки .................................................
16
Сервисный центр ...................................................
17
Условия гарантийного обслуживания ..................
71
Упаковка и отработавшие приборы .....................
1 7
Утилизация отходов с учетом требований
охраны природы ....................................................
1 7
1
Уважаемый покупатель!
Поздравляем Вас с правильным выбором и благодарим за оказанное нам
доверие. Этот практичный, современный и удобный прибор изготовлен из
высококачественных материалов, прошедших строгий контроль качества на
протяжении всего процесса производства и тщательно протестированных,
чтобы наш прибор мог удовлетворить всем Вашим требованиям к
идеальному приготовлению пищи.
Не снимайте защитную упаковку с прибора до момента проведения монтажа.
Убедительно просим ознакомиться с инструкциями до монтажа или
использования прибора. Содержащаяся в них информация крайне важна для
правильной работы прибора и, что еще важнее, для Вашей безопасности.
Упаковка Вашего прибора произведена из минимального количества
материалов необходимого для обеспечения надежной защиты во время
транспортировки. Все эти материалы могут быть переработаны, что
сокращает их негативное влияние на окружающую среду. Вы можете
поспособствовать охране природы последовав следующим советам:
- выбросите упаковку в соответствующий контейнер для подлежащих
переработке материалов;
- перед тем, как выбросить отработавший прибор, сделайте его явно
непригодным к использованию. Узнайте в местной администрации, где
находится центр сбора отходов, подлежащих утилизации, и отвезите туда
свой прибор;
- не выливайте использованное растительное масло в раковину. Вылейте
его в закрывающуюся емкость и отнесите в сборный пункт, а если его рядом
с Вашим домом нет, положите емкость с маслом в мусорник (оттуда оно
попадет на контролируемую свалку; возможно, это не лучший вариант, но
таким образом мы можем избежать загрязнения воды).
ВНИМАНИЕ:
Если, вопреки нашим расчетам, Ваш прибор поврежден или не отвечает
Вашим требованиям к качеству, пожалуйста, сообщите нам об этом как
можно скорее. Для того, чтобы Вы могли воспользоваться гарантией,
нельзя производить в приборе никаких изменений и использовать его
ненадлежащим образом.
2
Инструкции по безопасному использованию
Внимательно ознакомьтесь с данными инструкциями.
Только после этого Вы сможете правильно и безопасно
использовать Ваш прибор.
Все операции по установке, наладке и адаптации к
другому типу газа должны проводиться авторизованным
специалистом в соответствии с действующими нормами
и законодательством, а также с предписаниями местных
поставщиков газа и электроэнергии.
Для адаптации прибора к другому типу газа рекомендуется
связаться с сервисным центром.
Перед тем, как устанавливать Вашу новую варочную
панель, убедитесь, что установка проводится в
соответствии с инструкциями по монтажу.
Данный прибор можно устанавливать только в хорошо
проветриваемом месте, в соответствии с действующими
нормами и инструкциями относительно вентиляции
помещения. Данный прибор нельзя подсоединять к
вытяжному устройству для продуктов сгорания.
Данный прибор предназначен исключительно для
бытового использования и не может использоваться
в промышленных целях. Данный прибор нельзя
устанавливать на яхтах или в туристических прицепах.
В помещении, где устанавливается прибор, должна быть
работающая вентиляция, оборудованная в соответствии с
нормами.
Не устанавливайте прибор в местах, где есть сквозняки.
Струя воздуха может задуть пламя на конфорках.
Данный прибор настроен для использования
с газом,
указанным в табличке с
характеристиками. При
необходимости
перенастроить его для
использования с
другим типом газа ознакомьтесь с
руководством по
монтажу.
Не производите изменений во внутренней части прибора.
Если это необходимо, свяжитесь с нашим сервисным
центром.
Сохраните руководства по эксплуатации и монтажу и, если
прибор переходит к другому хозяину, передайте ему эти
руководства.
Если Вы заметили на приборе следы каких-либо
повреждений, не подключайте его к сети. Свяжитесь с
нашим сервисным центром.
Поверхности варочных панелей во время работы
нагреваются. Будьте осторожны. Не разрешайте детям
подходить к плите.
3
Используйте прибор только для приготовления пищи, а не
для обогрева помещения.
Перегретый жир и масло легко возгораются. Не
оставляйте нагревающийся жир или масло без присмотра.
Если возгорание произошло, не заливайте огонь водой.
Существует опасность ожога! Накройте сковороду или
кастрюлю крышкой, чтобы погасить огонь, и выключите
конфорку.
В случае неисправности панели перекройте подачу
газа и электроэнергии к прибору. По вопросам ремонта
свяжитесь с нашим сервисным центром.
Если какая-то рукоятка не поворачивается, не форсируйте
ее. Сразу свяжитесь с сервисным центром, чтобы
починить или заменить эту рукоятку.
Не ставьте на конфорки посуду с неровным дном, которая
может случайно перевернуться.
Никогда не пользуйтесь пароочистителем для очистки
таблички с характеристиками. Существует опасность
поражения электротоком!
Данный прибор относится к третьему классу защиты по
стандарту EN 30-1-1 для газовых приборов: встроенное
оборудование.
Нельзя хранить и использовать едкие химические
вещества, пар, легковозгорающиеся вещества и
непищевые продукты вблизи данного электроприбора или
под ним.
Данный прибор не предназначен для использования
лицами с ограниченными физическими, сенсорными
или интеллектуальными способностями и лицами,
не имеющими соответствующего опыта или знаний,
а также детьми, за исключением случаев, когда они
находятся под надзором ответственного за их
безопасность лица или получили от него инструкции
по использованию прибора
.
Не е щ е .
Схемы, представленные в данном руководстве по
эксплуатации, являются ориентировочными.
В случае невыполнения инструкций данного руководства,
производитель никакой ответственности не несет.
4

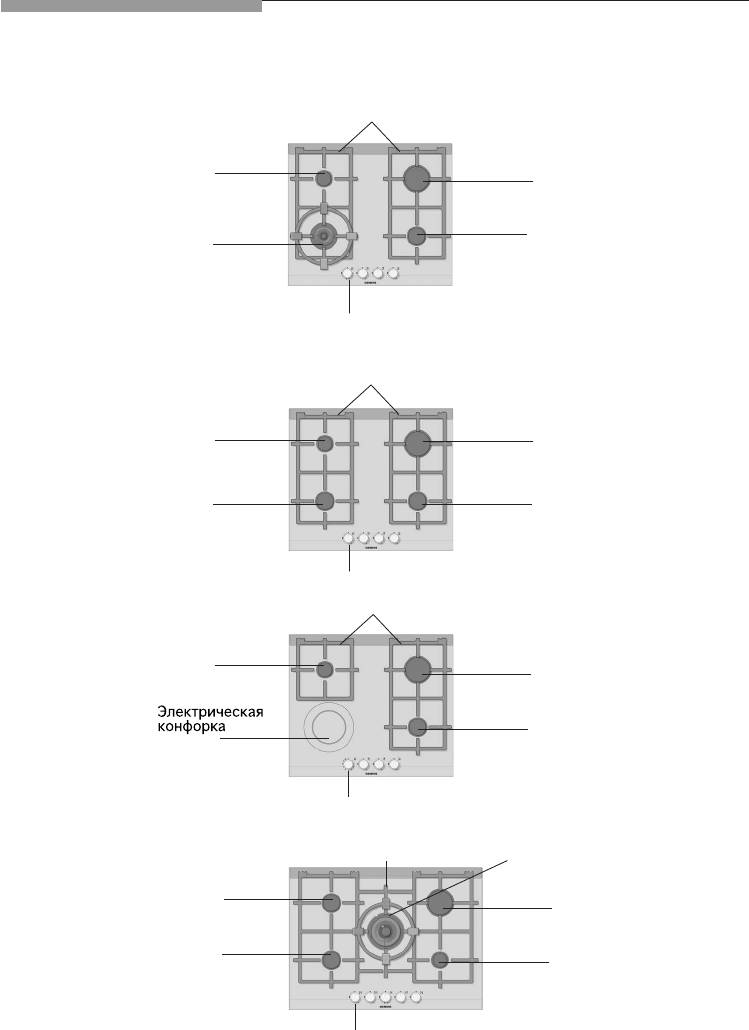

Ваша новая варочная панель
Решетка
Конфорка мощностью
Конфорка мощностью
до 1,1 kW
до 2,8 kW
Раздельная двойная
конфорка (конфорка
Конфорка мощностью
двойного пламени) до 2,85 кВт
до 1,9 kW
Рукоятки
управления
Решетка
Конфорка мощностью
Конфорка мощностью
до 1,1 kW
до 2,8 kW
Конфорка мощностью
Конфорка мощностью
до 1,9 kW
до 1,9 kW
Рукоятки управления
Решетка
Конфорка мощностью
Конфорка мощностью
до 1,1 kW
до 2,8 kW
Конфорка мощностью
1800 W
до 1,9 kW
Рукоятки управления
Раздельная двойная
конфорка (конфорка
Решетка
двойного пламени) до 4,25 кВт
Конфорка мощностью
Конфорка мощностью
до 1,9 kW
до 2,8 kW
Конфорка мощностью
Конфорка мощностью
до 1,9 kW
до 1,1 kW
Рукоятки управления
5
1. Нажмите на рукоятку управления нужной Вам
конфорки и поверните ее влево до нужной
отметки.
2. Поднесите к горелке кухонную зажигалку или
открытое пламя (зажигалки, спички и т.п.).

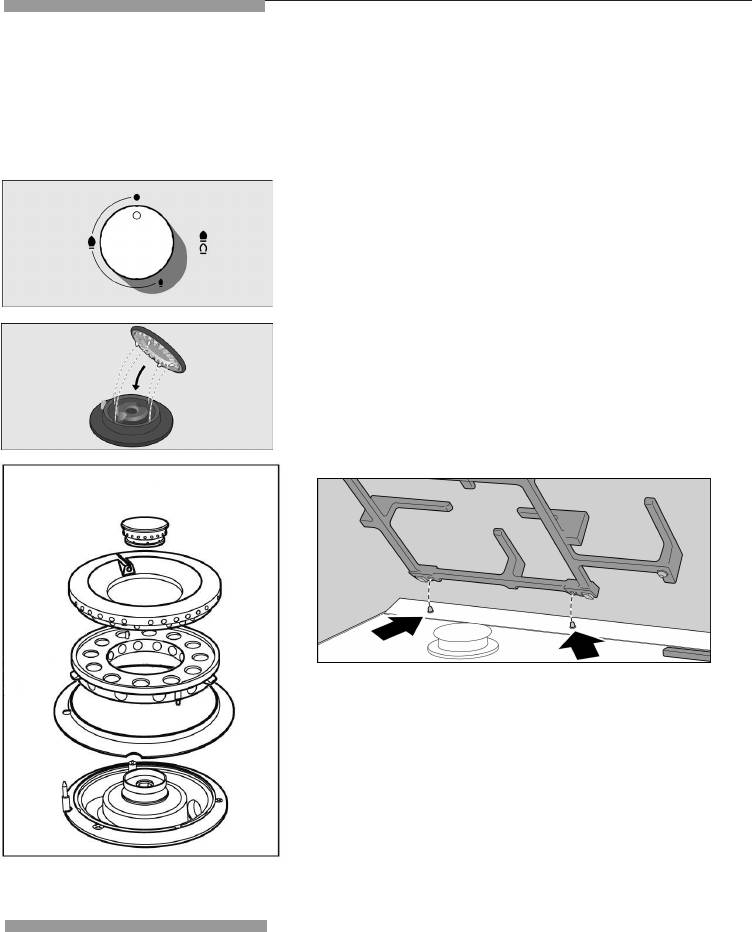

Ручной поджиг
Газовые конфорки
Пользование
Рис. 1
На каждой рукоятке управления указано, какую
конфорку она включает. Рис. 1
Рис. 2
Чтобы варочная панель хорошо работала,
следите за тем, чтобы решетки и все детали
горелок были правильно установлены. Рис.
2-3-4.
Рис. 4
Рис. 3
6
Автоматический
Если на Вашей варочной панели имеется
автоматический поджиг (свечи). Рис. 2:
поджиг
1. Нажмите на рукоятку управления нужной
Вам конфорки и поверните ее влево до отметки
максимальной мощности.
Когда Вы нажимаете на рукоятку, на всех
конфорках появляется искра. Пламя на выбранной
Вами конфорке загорится (рукоятку теперь можно
отпустить).
2. Поверните рукоятку на нужную Вам отметку.
Если пламя не зажглось, поверните рукоятку на
нулевую отметку и повторите все сначала. На
этот раз удержите рукоятку в нажатом состоянии
подольше (до 10 секунд).
Внимание! Если по прошествии 15 секунд пламя не
зажглось, выключите конфорку и откройте двери
или окна в помещении. Перед повторной попыткой
розжига конфорки подождите, по крайней мере,
одну минуту.
Выключение конфорки
Поверните соответствующую рукоятку вправо
до отметки 0.
Уровни мощности

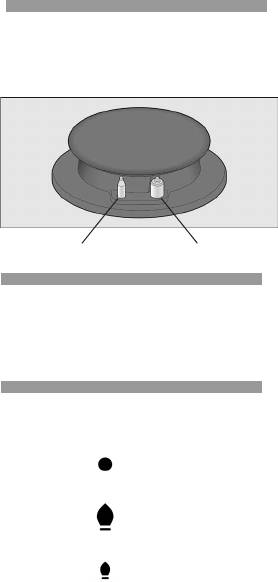

Система газ-
В зависимости от модели Ваша варочная панель
может быть оборудована системой газ-контроль
контроль
(термопарой), которая препятствует утечке газа
при случайном угасании пламени на горелках. Для
того, чтобы обеспечить включение этой системы,
зажгите конфорку как обычно и удержите рукоятку
в нажатом состоянии в течение 4 секунд после того,
как зажжется пламя.
Термопара
Свеча
Многопозиционные рукоятки управления
позволяют отрегулировать нужную Вам
мощность в пределах минимальной и
Отметка
Выключено
максимальной мощности конфорки.
Максимальное
Большой
огонь
открытие или
мощность и
электроподжиг
Маленький
Минимальное открытие
огонь
или мощность
7

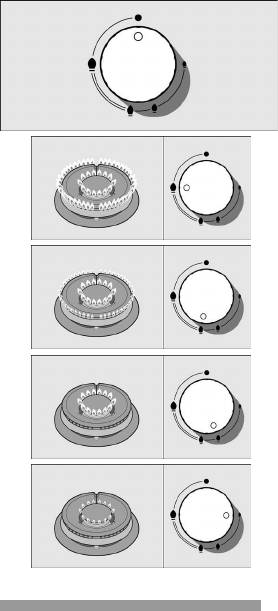

В случае раздельных двойных конфорок
внутреннее и внешнее кольцо пламени можно
регулировать по отдельности.
Возможны следующие варианты мощности:
Внутреннее и внешнее кольцо пламени на
максимальной мощности.
Внешнее кольцо пламени на минимальной, а
внутреннее кольцо пламени на максимальной
мощности.
Внутреннее кольцо пламени на максимальной
мощности.
Внутреннее кольцо пламени на минимальной
мощности.
Примечания
Во время работы конфорки может иногда раздаваться
свист.
В первое время работы нового прибора могут
выделяться специфические запахи, они не представляют
опасности для здоровья и не являются признаком
неполадок в работе варочной панели. Постепенно они
исчезнут.
Через несколько секунд после выключения конфорки
раздается сухой щелчок. Это не неполадка, он означает,
что отключилась система газ-контроль.
Содержите варочную панель в чистоте. Если
свечи загрязнились, поджиг будет работать плохо.
Периодически очищайте их небольшой щеточкой с
неметаллической щетиной. Имейте в виду, что со
свечами нужно обращаться осторожно.
Пламя оранжевого цвета является нормальным. Такой
цвет пламени может быть обусловлен имеющейся в
воздухе пылью, пролившейся жидкостью и т.д.
8
Использование варочной панели повышает темпе
ратуру и влажность в помещении, где она установлена.
Необходимо обеспечить хорошее проветривание кухни:
не загромождать отверстия естественной вентиляции
или установить устройство для механической вентиляции
(вытяжку).
При продолжительном или интенсивном использовании
прибора может понадобиться дополнительное
проветривание, и Вы можете, например, открыть окно
или увеличить мощность механической вытяжки, если
она имеется.
Если пламя на конфорке случайно погасло, закройте
рукоятку этой конфорки и подождите, как минимум, 1
минуту перед повторным включением.

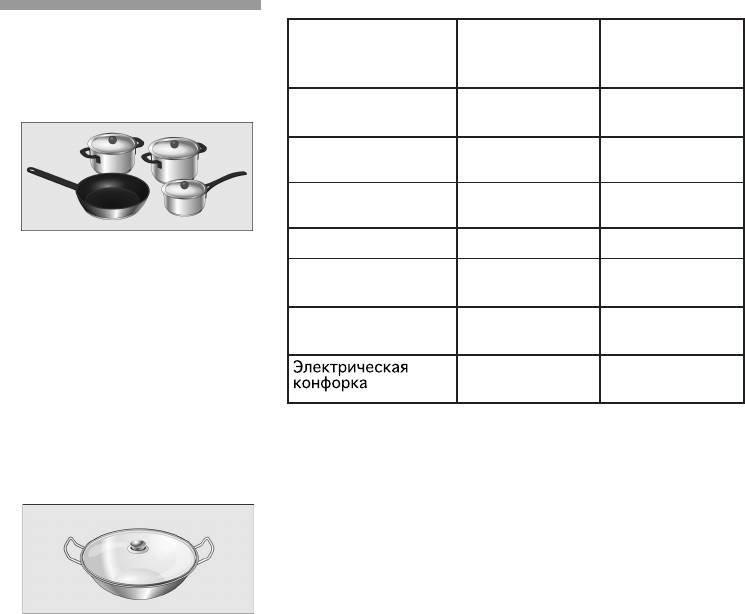

Подходящая
Минимальный
Максимальный
Конфорка
диаметр
диаметр
посуды
посуды
посуда
Конфорка двойного
22 см
пламени
Конфорка двойного
22 cm
пламени B
Конфорка двойного
22 cm
пламени D
Быстрая конфорка 22 см 26 см
)
14 cm
20 cm
Вспомогательная
конфорка
12 cm
16 cm
18 cm
Сковорода вок
Сковорода вок была придумана в Китае. Она
представляет собой легкую круглую глубокую жаровню
с ручками и плоским или выпуклым дном.
В сковороде вок продукты можно готовить по-разному:
тушить, жарить в масле, томить на маленьком огне,
жарить, как на гриле, и готовить на пару. Можно
сказать, что вок - это одновременно и кастрюля, и
сковорода, и, благодаря ее форме и размеру, в ней
можно готовить довольно большие порции продуктов.
В воке тепло распределяется более мягко и
равномерно. Поскольку он интенсивно нагревается,
продукты готовятся быстрее и расходуется меньше
масла, поэтому приготовление пищи в воке - один из
самых быстрых и полезных для здоровья способов.
При использовании сковороды вок следуйте
инструкциям производителя.
9
Пользование варочной панелью с
двухконтурной конфоркой
Модели, оборудованные стеклокерамической
панелью, имеют два контура, которые могут
использоваться как две конфорки: центральная
конфорка на 700 Вт и большая конфорка на
1800 Вт, если Ваша варочная панель работает с
напряжением 230 В.

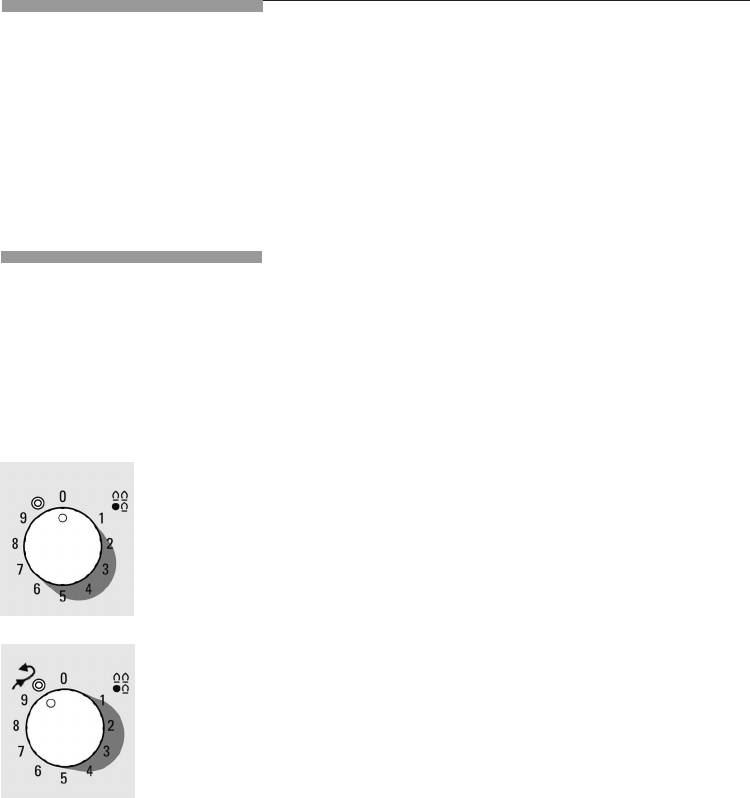

Включение и
отключение
Включение
Для подключения маленькой (центральной)
конфорки необходимо повернуть рукоятку по
часовой стрелке, чтобы сместить ее с отметки
Рис. 5
0. После этого Вы можете установить рукоятку
на любую отметку от 1 до 9. Рис. 5
Степень нагрева 1: минимальная мощность.
Степень нагрева 9: максимальная мощность.
Если, кроме этого, Вы хотите воспользоваться
широким контуром конфорки, нужно повернуть
рукоятку так, чтобы она перешла за отметку 9,
Рис. 5a
рис. 5a, а затем снова оставить ее на отметке 9
(максимальный нагрев) или на любой средней
степени нагрева для меньшей подачи тепла.
Для того, чтобы снова использовать только
центральную часть конфорки, поверните
рукоятку против часовой стрелки до отметки 0,
а затем снова включите конфорку.
Отключение
Когда поверхность варочной панели остынет,
лампочка индикатора включения / остаточного
тепла выключится.
Примечание
В начале процесса приготовления пищи
рекомендуется использовать максимальную
мощность нагрева, а через несколько минут
можно установить рукоятку на одну из средних
степеней нагрева.
Не допускайте переливания жидкостей из
кастрюль на поверхность электрической
варочной панели.
Не нагревайте мокрую посуду.
10
Остаточное тепло
Варочную панель можно отключить незадолго
до окончания приготовления блюда. Благодаря
остаточному теплу процесс приготовления
продлится еще несколько минут, и Вы сможете
сэкономить электроэнергию.
Рекомендации
Варочная панель
с 9 степенями
нагрева
Растапливание: шоколад, сливочное масло, желатин
1-2
Варение: рис, бешамель, рагу.
2-3
Отваривание: картошка, макаронные изделия, овощи
4-5
Тушение: жаркое, жареные рулеты
4-5
Отваривание на пару: рыба
5
Разогревание и поддержание температуры: готовые
2-3-4-5
блюда
Жарение: эскалопы, бифштексы, омлеты
6-7-8
Варение и пассерование
9
Рекомендуемые здесь степени нагрева
конфорок являются ориентировочными.
Мощность конфорки следует увеличить, если:
- используется большое количество жидкости,
- готовятся крупные блюда,
- варение ведется в посуде без крышки.
11
Дополнительное
В зависимости от модели, в комплекте с
варочной панелью может поставляться
оборудование
следующее дополнительное оборудование. Его
также можно приобрести в нашем сервисном
центре, указав приведенный ниже артикул.
Дополнительная
Исключительно для использования на конфорке
двойного пламени с посудой, имеющей диаметр
решетка для
дна свыше 26 см (сковороды-гриль, глиняная
сковороды вок
посуда и т.д.), и с посудой с выпуклым дном.
Дополнительная
Исключительно для использования на
вспомогательной конфорке с посудой диаметром
решетка для
менее 12 см.
кофеварки
Производитель не несет ответственности
за последствия неиспользования или
неправильного использования этих
дополнительных решеток.
Советы по
приготовлению пищи
'
8"$
&$
&$
"$
N
*
0
.$
'@
(
(
!-/
8
@"
0 "
8
M
#
'
(
$
2
G@
0
M
$
'(.
(
!
:'
0
)3
'
'
@
"
12

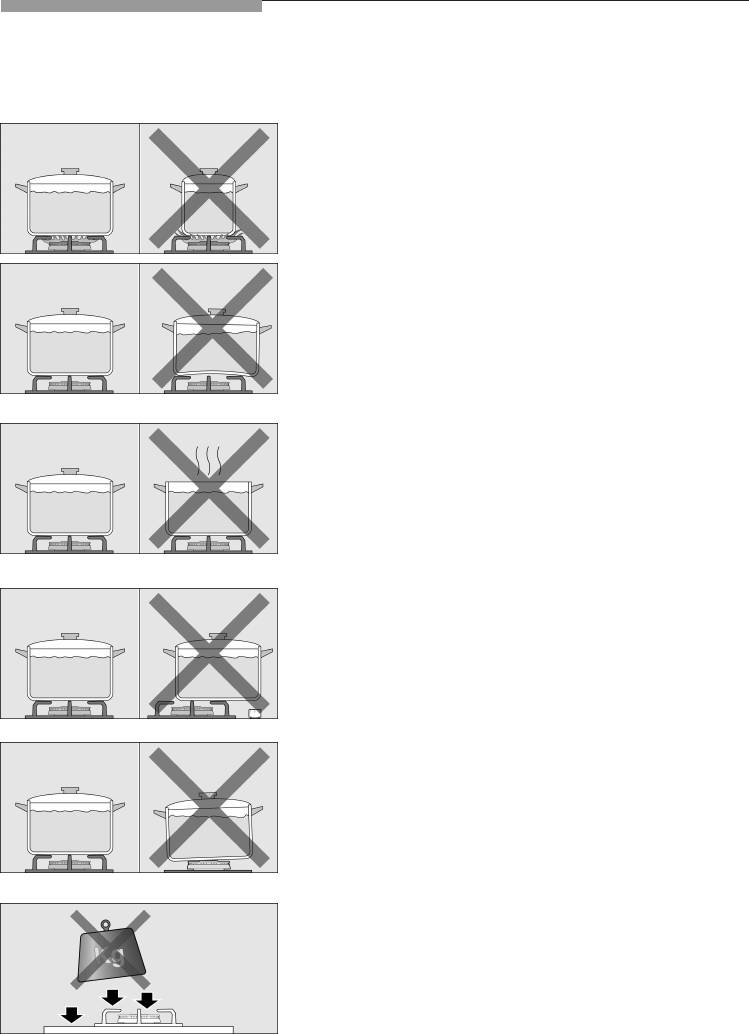

Советы по эксплуатации
Приведенные ниже советы помогут Вам сэкономить
электроэнергию и избежать повреждения посуды:
Используйте посуду, соответствующую размерам
каждой конфорки.
Не используйте на конфорках большого диаметра
посуду небольших размеров. Пламя не должно
касаться боковых стенок посуды.
Не используйте посуду с поврежденным и неровным
дном, которая неустойчиво стоит на плите. Такая
посуда может перевернуться.
Пользуйтесь только посудой с ровным толстым дном.
Не готовьте пищу в посуде без крышки или с
неплотно закрытой крышкой. Таким образом Вы
неэкономно расходуете энергию.
Ставьте посуду точно по центру конфорки. В
противном случае она может перевернуться.
Не устанавливайте большие кастрюли и сковороды на
конфорки, расположенные около рукояток управления.
Излишний перегрев может повредить рукоятки.
Устанавливайте посуду на решетки, никогда не ставьте
ее прямо на горелку конфорки.
Ставьте посуду на варочную панель осторожно.
Не ударяйте по варочной панели и не кладите на нее
слишком тяжелые вещи.
Перед использованием плиты убедитесь в том, что
решетки и крышки горелок правильно установлены.
13
Чистящие
Не передвигайте посуду по поверхности стекла, так
как ее можно поцарапать. Также избегайте падения на
средства,
стекло твердых или острых предметов. Не ударяйте по
которыми нельзя
краям варочной панели.
пользоваться
Не используйте пароочистители. Это может повредить
варочную панель.
Никогда не пользуйтесь абразивными средствами,
металлическими мочалками, режущими предметами,
ножами и т.п. для устранения остатков пригоревшей
пищи с поверхности варочной панели.
Если на варочной панели имеется стеклянная или
алюминиевая поверхность, не пользуйтесь для
очистки ее стыков с металлом ножами, скребками и
другими подобными инструментами.
Не пользуйтесь ножами, скребками и другими
подобными инструментами для очистки стыка между
стеклянной поверхностью и накладками горелок или
металлическими профилями и для очистки стеклянных
и алюминиевых поверхностей, если они имеются.

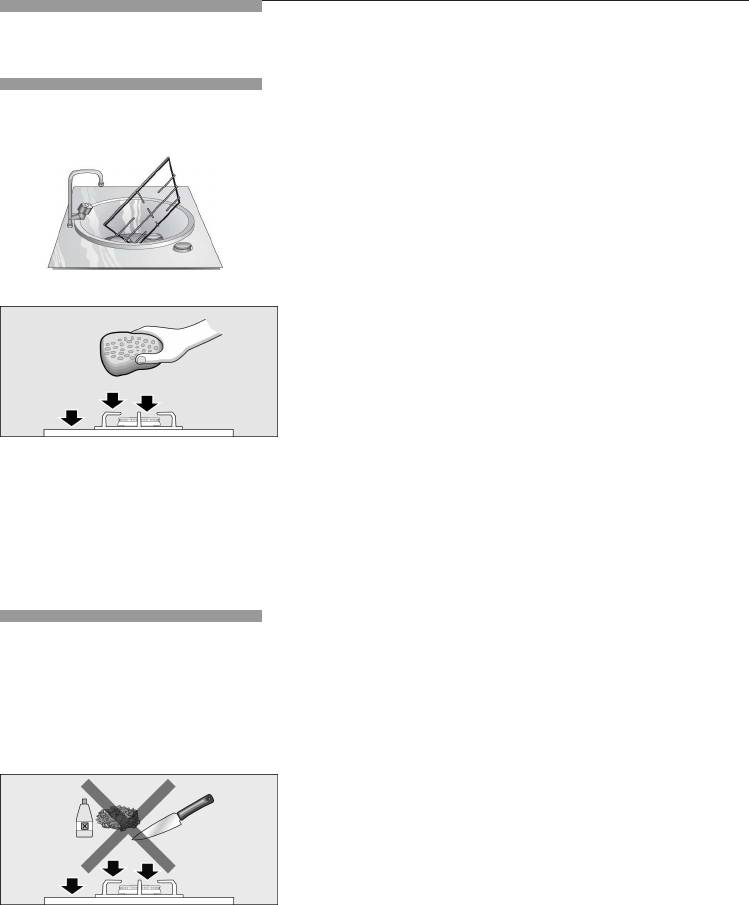

Очистка и уход
Очистка
Когда варочная панель остынет, протрите ее с
помощью губки, воды и мыла.
Каждый раз после использования необходимо
протирать поверхность деталей горелки, как только
она остынет. Если на них останутся загрязнения
(пригоревшие продукты, капли жира и т.п.), даже если
их немного, они запекутся на поверхности, и потом
их будет труднее удалить. Необходимо содержать в
чистоте все отверстия и прорези, чтобы пламя горело
ровно. Очистите их с помощью мыльного раствора и
протрите неметаллической щеткой.
Если на решетках имеются резиновые прокладки,
будьте осторожны при их промывании. Прокладки
могут слететь, и тогда решетка поцарапает варочную
панель.
Всегда досуха протирайте детали горелок и решетки.
Наличие капель воды или влажных участков в начале
процесса нагревания может повредить эмаль.
После промывки и вытирания деталей горелок
убедитесь в том, что крышки правильно установлены
на рассекателе.
14
Если на варочную панель пролилась какая-то жидкость,
сразу вытрите ее, это поможет Вам избежать ненужных
усилий потом.
Песчинки, которые осыпаются при очистке овощей и
корнеплодов, могут поцарапать стеклянную поверхность.
Расплавленный сахар или пролившиеся продукты с
высоким содержанием сахара необходимо сразу удалить
с поверхности варочной панели с помощью скребка для
чистки стеклянных поверхностей.
Уход
15
Мелкие неполадки
Иногда возникающие неполадки легко устранить
самостоятельно. Перед тем, как обратиться
в сервисный центр, ознакомьтесь с данными
рекомендациями:
Наа Вая а Р
Общий сбой
Неисправная пробка.
Проверьте на щитке
электросистемы
предохранителей, исправна
ли пробка, и замените ее в случае
неисправности.
Сработала автоматическая
Проверьте на щитке, не
пробка или
сработала ли автоматическая
дифференциальный
пробка или дифференциальный
выключатель.
выключатель.
Не работает
Возможно, между свечами и
Пространство между
автоматический поджиг.
горелками накопились остатки
свечой и горелкой должно
продуктов или моющих
содержаться в чистоте.
средств.
Горелки мокрые.
Насухо вытрите крышки горелок.
Неправильно установлены
Убедитесь, что крышки
крышки горелок.
правильно установлены.
Прибор
не заземлен, заземлен
Вызовите электромонтера.
плохо или контакт заземления
поврежден.
Пламя неравномерное. Плохо собраны детали
Правильно установите
горелок.
детали горелки.
Отверстия рассекателя
Очистите отверстия
загрязнены.
рассекателя.
Газ не выходит или
Подача газа перекрыта
Откройте промежуточные
выходит нерегулярно.
промежуточным вентилем.
вентили.
Если газ подается из баллона,
Смените газовый баллон.
проверьте, не пуст ли он.
В кухне пахнет газом Открыт кран какой-то
Закройте краны конфорок.
конфорки.
Возможна утечка из
Проверьте, герметично ли
соединительного
подсоединен баллон.
устройства баллона.
Не работают
Рукоятка не была удержана в
После зажигания пламени
предохранительные
нажатом состоянии в течени
удержите рукоятку в нажатом
клапаны газ-контроля
нужного времени.
состоянии в течение еще
одной из конфорок.
нескольких секунд.
Отверстия рассекателя
Очистите отверстия
загрязнены.
рассекателя.
16
Сервисный центр
При обращении в сервисный центр необходимо
сообщить код прибора (E-Nr.) и его заводской номер
(FD). Эта информация находится в табличке с
характеристиками, расположенной в нижней части
варочной панели, и на этикетке в руководстве по
эксплуатации.
Условия
гарантийного
обслуживания
Упаковка и отработавшие приборы
Утилизация отходов
Снимите упаковку с прибора и выбросите ее так, что-
бы это не нанесло вред окружающей среде.
с учетом требований
Данный прибор соотвествует нормам Европейской
охраны природы
директивы 2002/96/CE об электрических и
электронных приборах, обозначаемой WEEE (waste
electrical and electronic equipment).
Условия гарантийного обслуживания данного прибора
определяются представительством нашей компании в
стране, где была произведена покупка. Более под-
робную информацию Вы можете получить в магази-
нах. Чтобы воспользоваться гарантией, необходимо
предъявить торговый чек.
Мы оставляем за собой право на внесение изменений.
Если на табличке с характеристиками Вашего
электроприбора есть символ ,придерживайтесь
следующих инструкций.
17
