СОДЕРЖАНИЕ

Правила техники безопасности . . . . . 5

Ваша новая варочная панель. . . . . . . 7

Газовые конфорки . . . . . . . . . . . . . . . . 8

Ручной поджиг . . . . . . . . . . . . . . . . . . . . . . . . 8

Автоматический поджиг . . . . . . . . . . . . . . . . 8

Система газ-контроль . . . . . . . . . . . . . . . . . 9

Выключение конфорки . . . . . . . . . . . . . . . 9

Уровни мощности . . . . . . . . . . . . . . . . . . . . 9

Примечания . . . . . . . . . . . . . . . . . . . . . . 10

Подходящая посуда . . . . . . . . . . . . . . . . 11

Дополнительное оборудование . . . . . . . . 11

Дополнительная решетка для сковороды

вок.

Сковорода вок . . . . . . . . . . . . . . . . . . . . . 11

Дополнительная решетка для кофеварки 12

Simmer plate . . . . . . . . . . . . . . . . . . . . . . . 12

Simmer cap . . . . . . . . . . . . . . . . . . . . . . . . 12

Советы по приготовлению пищи . . . . . . . 12

Электрические конфорки. . . . . . . . . . 13

Электрические конфорки с плавной

регулировкой мощности . . . . . . . . . . . . . . .

13

Рекомендации . . . . . . . . . . . . . . . . . . . . . . 14

Советы по эксплуатации. . . . . . . . . . . 15

Очистка и уход . . . . . . . . . . . . . . . . . . 16

Очистка . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Чистящие средства, которыми нельзя

пользоваться. . . . . . . . . . . . . . . . . . . . . . . . .

16

Уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Мелкие неполадки . . . . . . . . . . . . . . . 17

Сервисный центр . . . . . . . . . . . . . . . . . 18

Условия гарантийного обслуживания . . . . 18

Упаковка и отработавшие приборы . 18

Утилизация отходов с учетом требований охраны

природы

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

3

Уважаемый покупатель!

Поздравляем вас с правильным выбором и благодарим за оказанное нам доверие.

Этот практичный, современный и удобный прибор изготовлен из высококачественных

материалов, прошедших строгий контроль качества на протяжении всего процесса

производства и тщательно протестированных, чтобы данный прибор мог удовлетворить

всем требованиям к идеальному приготовлению пищи.

Не снимайте защитную упаковку с

прибора до момента проведения монтажа.

Убедительно просим ознакомиться с инструкциями до монтажа или использования

прибора. Содержащаяся в них информация крайне важна для правильной работы

прибора и, что еще важнее, для вашей безопасности.

Упаковка данного прибора произведена из минимального количества материалов,

необходимого для обеспечения надежной защиты во время транспортировки.

Все эти

материалы могут быть повторно переработаны, что сокращает их негативное

влияние на окружающую среду. Вы можете поспособствовать охране природы

последовав следующим советам:

- выбросите упаковку в соответствующий контейнер для материалов, подлежащих

утилизации;

- прежде, чем выбросить ненужный прибор, сделайте его явно непригодным для

использования. Узнайте в местной администрации, где находится центр сбора отходов

,

подлежащих утилизации, и отвезите туда свой прибор;

- не выливайте использованное растительное масло в раковину. Вылейте его в

закрывающуюся емкость и отнесите в сборный пункт, а если рядом с вашим домом его

нет, положите емкость с маслом в мусорник (оттуда оно попадет на контролируемую

свалку; возможно, это не лучший вариант, но

таким образом можно избежать

загрязнения воды).

ВНИМАНИЕ:

Если, вопреки нашим ожиданиям, данный прибор поврежден или не отвечает

предъявляемым к нему требованиям качества, просим сообщить нам об этом как

можно скорее. Гарантия на данный прибор действительна только в случае, если в

приборе не производилось никаких изменений и он не использовался ненадлежащим

образом.

4

Правила техники безопасности

Внимательно ознакомьтесь с данными правилами.

Только после этого вы сможете правильно и

безопасно пользоваться своим прибором.

Все операции по установке, наладке и адаптации к

другому типу газа должны проводиться

квалифицированным специалистом в соответствии с

действующими нормами и законодательством, а также

с предписаниями местных газо- и электроснабжающих

компаний.

Для адаптации прибора к

другому типу газа

рекомендуется связаться с сервисным центром.

Перед тем, как устанавливать новую варочную панель,

позаботьтесь, чтобы установка проводилась в

соответствии с руководством по монтажу.

Данный прибор можно устанавливать только в хорошо

проветриваемом месте, в соответствии с

действующими нормами и инструкциями относительно

вентиляции помещений. Данный прибор нельзя

подсоединять к дымоходу

для отвода дымовых газов.

Данный прибор предназначен исключительно для

бытового использования и не может использоваться в

промышленных целях. Данный прибор нельзя

устанавливать на яхтах или в туристических прицепах.

В помещении, где устанавливается прибор, должна

быть работающая вентиляция, оборудованная в

соответствии с нормами.

Не устанавливайте прибор в местах, где есть

сквозняки. Струя

воздуха может задуть пламя на

конфорках.

Данный прибор настроен для использования с газом,

указанным в табличке с характеристиками. При

необходимости перенастроить его для использования

с другим типом газа ознакомьтесь с руководством по

монтажу.

Не производите изменений во внутренней части

прибора. Если это необходимо, свяжитесь с нашим

сервисным центром.

Сохраните руководства

по эксплуатации и монтажу и,

если прибор переходит к другому пользователю,

передайте ему эти руководства.

Если вы заметили на приборе следы каких-либо

повреждений, не подключайте его к сети. Свяжитесь с

нашим сервисным центром.

5

Поверхности варочных панелей во время работы

нагреваются. Будьте осторожны. Не разрешайте детям

подходить к плите.

Используйте прибор только для приготовления пищи, а

не для обогрева помещения.

Перегретый жир и масло легко возгораются. Не

оставляйте нагревающийся жир или масло без

присмотра. Если возгорание произошло, не заливайте

огонь водой. Существует опасность ожога! Накройте

сковороду или кастрюлю крышкой, чтобы погасить

огонь, и выключите конфорку.

В случае неисправности варочной панели перекройте

подачу газа и электроэнергии к прибору. По вопросам

ремонта свяжитесь с нашим сервисным центром.

Если какая-то рукоятка не поворачивается, не

форсируйте ее. Сразу свяжитесь с сервисным

центром, чтобы починить или заменить эту рукоятку.

Не ставьте на конфорки посуду с неровным дном,

которая может случайно перевернуться.

Нельзя пользоваться для очистки варочной панели

пароочистителем. Существует опасность поражения

электротоком!

Данный прибор относится к третьему классу по

стандарту EN 30-1-1 для газовых приборов:

встроенное оборудование.

Нельзя хранить и использовать едкие химические

вещества, пар, легковозгорающиеся вещества и

непищевые продукты вблизи данного

электроприбора

или под ним.

Данный прибор не предназначен для использования

лицами с ограниченными физическими, сенсорными

или интеллектуальными способностями и лицами, не

имеющими соответствующего опыта или знаний, а

также детьми, за исключением случаев, когда они

находятся под надзором ответственного за их

безопасность лица или получили от него инструкции

по использованию прибора.

Не оставляйте работающий прибор без присмотра.

Схемы, представленные в данном руководстве по

эксплуатации, являются ориентировочными.

В случае невыполнения инструкций данного

руководства, производитель никакой ответственности

не несет.

6

Ваша новая варочная панель

7

Газовые конфорки

Пользование

На каждой рукоятке управления указано, какую

конфорку она включает (рис. 1).

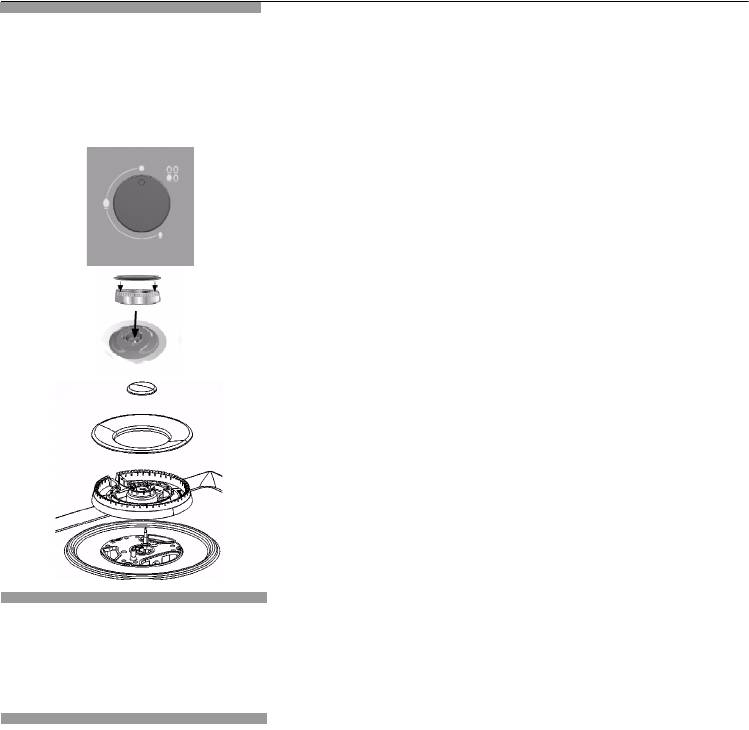

Чтобы варочная панель хорошо работала, следите за

тем, чтобы решетки и все детали горелок были

правильно установлены (рис. 2-3).

Ручной поджиг

1. Нажмите на рукоятку управления нужной вам

конфорки и поверните ее влево до нужной отметки.

2. Поднесите к горелке кухонную зажигалку или

открытое пламя (зажигалки, спички и т. п.).

Автоматический

Если на варочной панели имеется автоматический

поджиг (свечи):

поджиг

1. Нажмите на рукоятку управления нужной вам

конфорки и поверните ее влево до отметки

максимальной мощности.

Когда вы нажимаете на рукоятку, на всех конфорках

появляется искра. Пламя на включенной вами

конфорке загорится (рукоятку теперь можно

отпустить).

2. Поверните рукоятку на нужную вам отметку.

Если

пламя не зажглось, поверните рукоятку на

нулевую отметку и повторите все сначала. На этот раз

8

удержите рукоятку в нажатом состоянии подольше ( до

10 секунд).

Внимание! Если по прошествии 15 секунд пламя не

зажглось, выключите конфорку и откройте двери или

окна в помещении. Перед повторной попыткой

розжига конфорки подождите не менее одной минуты.

Система газ-

контроль

В зависимости от модели, варочная панель может

быть оборудована системой газ-контроль

(термопарой), которая препятствует утечке газа при

случайном угасании пламени на горелках. Для того,

чтобы обеспечить включение этой системы, зажгите

конфорку как обычно и удержите рукоятку в нажатом

состоянии в течение 4 секунд после того, как

зажжется пламя.

Поверните соответствующую рукоятку вправо до

Выключение

отметки 0.

конфорки

Уровни мощности

Рукоятки плавной регулировки позволяют

отрегулировать нужную вам мощность в пределах

минимальной и максимальной мощности конфорки.

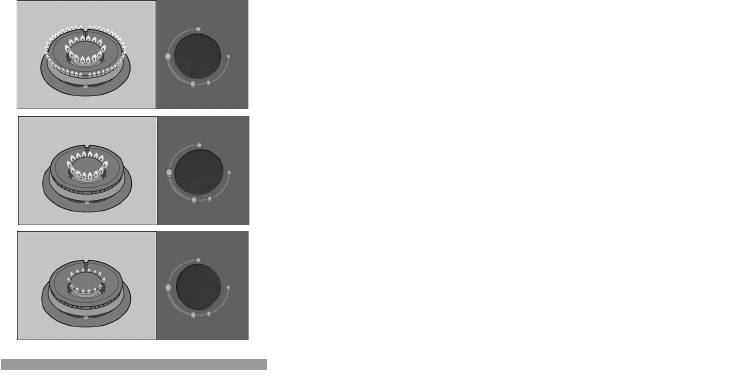

В случае конфорок двойного пламени внутреннее и

внешнее кольцо пламени можно регулировать по

отдельности.

Возможны следующие варианты мощности:

Внутреннее и внешнее кольцо пламени на

максимальной мощности.

9

Отметка Выключено

Максимальн

ое открытие

Большой

или

огонь

мощность

и

электропод-

жиг

Малый

Минимально

огонь

е открытие

или

мощность

Внешнее кольцо пламени на минимальной, а

внутреннее кольцо пламени на максимальной

мощности.

Внутреннее кольцо пламени на максимальной

мощности.

Внутреннее кольцо пламени на минимальной

мощности.

Примечания

Во время работы конфорок может слышаться легкий

свист.

В первое время работы нового прибора могут

выделяться специфические запахи, которые не

представляют опасности для здоровья и не являются

признаком неисправности варочной панели. Со

временем запахи исчезнут.

Через несколько секунд после выключения конфорки

раздается сухой щелчок. Он не является признаком

неисправности, а означает

, что отключилась система

газ-контроль.

Содержите варочную панель в чистоте. При

загрязнении свечей поджиг будет плохо работать.

Периодически очищайте их небольшой щеточкой с

неметаллической щетиной. Имейте в виду, что со

свечами нужно обращаться осторожно.

Пламя оранжевого цвета является нормальным. Такой

цвет пламени может быть обусловлен имеющейся в

воздухе пылью, пролившейся

жидкостью и т. д.

Использование варочной панели повышает

температуру и влажность в помещении, где она

установлена.

Необходимо обеспечить хорошее проветривание

кухни:

не загромождайте отверстия естественной

вентиляции или установите устройство для

механической вентиляции (вытяжку).

При продолжительном или интенсивном

использовании прибора может понадобиться

дополнительное проветривание, и можно, например,

открыть окно или увеличить мощность механической

вытяжки, если она имеется.

Если пламя конфорки случайно погасло, закройте

рукоятку этой конфорки и подождите не менее 1

минуты перед повторным включением.

10

Мелкие неполадки

Иногда возникающие неполадки легко устранить

самостоятельно. Перед тем, как обратиться в

сервисный центр, ознакомьтесь с данными

рекомендациями:

Неполадка Возможная причина Решение

Общий сбой

Неисправная пробка.

Проверьте на щитке

электросистемы.

предохранителей, исправна ли

Сработала автоматическая

пробка, и замените ее в случае

пробка или

неисправности.

дифференциальный

Проверьте на щитке, не

выключатель.

сработала ли автоматическая

пробка или

дифференциальный

выключатель.

Не работает

Возможно, между свечами и

Пространство между свечой и

автоматический

горелками накопились

горелкой должно содержаться

поджиг.

остатки продуктов или

в чистоте.

моющих средств.

Горелки

мокрые.

Насухо вытрите крышки

горелок.

Неправильно установлены

Убедитесь, что крышки

крышки горелок.

правильно установлены.

Прибор не заземлен,

неправильно заземлен или

Свяжитесь с

заземляющий провод

квалифицированным

неисправен.

электриком.

Пламя

Плохо собраны детали

Правильно установите детали

неравномерное.

горелок.

горелки.

Отверстия рассекателя

загрязнены.

Очистите

отверстия

рассекателя.

Газ не выходит или

Подача газа перекрыта

Откройте промежуточные

выходит

промежуточным вентилем.

вентили.

неравномерно.

Если газ подается из

Смените газовый баллон.

баллона, проверьте, не пуст

ли он.

В кухне пахнет газом. Открыт кран какой-то

Закройте краны конфорок.

конфорки. Возможна утечка

Проверьте, герметично ли

из соединительного
