Инструкция к Встраиваемаяй Электрическая Панель - Независимая Siemens ET 511502E
Инструкция по эксплуатации
Варочная
панель
Напечатано в России / октябрь 2006 / 500 / GM2495
ET 5115..E
0
ET 5125..E
901828
Информация по упаковочным материалам и способам их утилизации
Уважаемая покупательница, уважаемый покупатель!
Для нашей высококачественной продукции необходима эффективная упаков
ка, чтобы защищать ее во время длительной транспортировки к Вам.
При определении размеров упаковки мы ограничиваемся необходимым ми
нимумом.
Все материалы, которые используются для упаковки, не загрязняют окружа
ющую среду и полностью могут перерабатываться для вторичного использо
вания.
Картон на 80100% изготовлен из макулатуры.
Деревянные детали не подвергались химической обработке.
Пленка изготовлена из полиэтилена, обвязочная лента изготовлена из поли
пропилена, а прокладки изготовлены из пенополистирола без применения
хлорированных/фторированных углеводородов. Эти материалы представля
ют собой чистые углеводородные соединения и могут перерабатываться для
вторичного использования.
Благодаря переработке и вторичному использованию экономится сырье и
уменьшается количество отходов.
Вы можете вернуть упаковку Вашего прибора для использования материала
тому продавцу, у которого Вы приобрели прибор.
О месте расположения центра сбора вторичного сырья и утилизации старых
приборов Вас могут информировать местные органы власти.
Пожалуйста, сделайте таким образом Ваш вклад в охрану окружающей среды
и вторичное использование материалов.
Наш вклад в охрану окружающей среды – мы используем бумагу вторичной
переработки.
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
1
Использование этой варочной панели для приготовления пищи доста"
вит Вам истинное удовольствие. Если Вы хотите длительное время
пользоваться всеми удобствами, предоставляемыми Вашим прибором,
пожалуйста, обратите особое внимание на указания, которые даны в
главах 3 и 4 настоящей инструкции по эксплуатации.
Содержание
1. Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Перед встраиванием . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Встраивание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Электрическое подключение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Предостережение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Комплект для установки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2. Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ваша новая варочная панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Переключатель мощности конфорки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Переключатель мощности двухконтурной конфорки . . . . . . . . . . . . . . . . . . 8
Селекторный переключатель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Переключатель мощности гриля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Индикатор конфорки и остаточного тепла . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3. На что необходимо обратить внимание . . . . . . . . . . . . . . . . . . . . . . . . . 10
Некоторые замечания относительно посуды . . . . . . . . . . . . . . . . . . . . . . . 10
Перед первым приготовлением пищи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Важные указания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4. Чистка и уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Как ухаживать за Вашей стеклокерамической варочной панелью . . . . . 12
Чистка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Слабое загрязнение стеклокерамической поверхности . . . . . . . . . . . . . . 14
Сильное загрязнение стеклокерамической поверхности . . . . . . . . . . . . . 14
Изменение цвета варочной панели . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
2
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
1. Монтаж
Данный прибор устанавливается в вырез столеш
Перед
ницы.
встраиванием
Электрическое подключение должно быть выпол
нено имеющим на это разрешение электромон
тером. Электромонтер должен обеспечить выпол
нение подключения в соответствии с установлен
ными государственными органами требованиями
и требованиями, предъявляемыми местной ком
панией по электроснабжению.

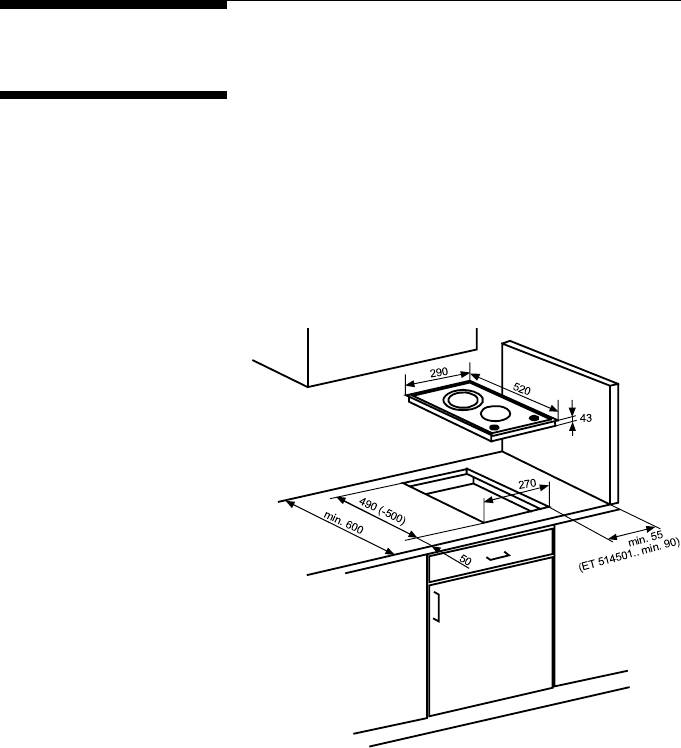

Размеры для встраивания указаны на рисунке.
Если под прибором размещается выдвижной
ящик, пожалуйста, убедитесь, что в этом ящике нет
чувствительных к нагреву или легко воспламеня
ющихся предметов, например, аэрозолей или кре
ма для обуви. Используйте выдвижной ящик толь
ко из теплостойких материалов.
Не встраивайте под прибор холодильники, моро
зильники, посудомоечные машины, стиральные
машины и невентилируемые духовки.
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
3
Облицовка из пластмассы или фанеры шкафа, в
который устанавливается панель, должна быть
приклеена жаропрочным клеем, так как иначе об
лицовка может деформироваться или отстать,
особенно на узкой стороне.
Шероховатые края выреза следует обработать во
донепроницаемым материалом, например, сили
коном.
Сплошные деревянные плинтуса столешницы мо
Встраивание
гут устанавливаться с задней стороны прибора
при условии обеспечения минимальных расстоя
ний.
Использование пластмассовых плинтусов не до
пускается.
Изменение цвета поверхности обусловлено воз
действием света.
Вставьте прибор в вырез и закрепите с использо
ванием крепежных элементов.
При встраивании прибора не забудьте, что пере
ключатели мощности должны располагаться спе
реди.
Для выполнения обычных требований техни"
Электрическое
ки безопасности электромонтер должен уста"
новить размыкающее устройство, которое от"
подключение
ключает все контакты с обеспечением в вык"
люченном состоянии расстояния между
контактами по меньшей мере 3 мм.
4
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Подходящими размыкающими устройствами яв
ляются автоматические выключатели, предохра
нители и контакторы.
Провода для подключения к сети должны быть
типа H05VVF или H05VVH2F.
2
Поперечное сечение: 3G1,5 мм
.
Если прибор подключается посредством вилки,
розетка после монтажа должна быть легко дос
тупна.
Если сетевой кабель поврежден, его необходимо
заменить. Эту замену должны выполнять только
специалисты из нашей Сервисной службы.
Данный прибор соответствует классу «Y» по
пожарной защите!
Только приборы этого класса разрешено устанав
ливать рядом с высокими шкафами с одной сто
роны.
СЕ: Данный прибор соответствует следующим ди
рективам Европейского Сообщества:
72/23/ЕWG директива по низким
напряжениям;
89/336/ЕWG директива по электромагнитной
совместимости.
Включайте предохранитель или главный выклю
Предостережение
чатель только после встраивания.
Прибор должен устанавливаться в кухонную ме
бель в соответствии с настоящей инструкцией по
эксплуатации и монтажу.
Фирмаизготовитель не несет ответственность
за прямой или косвенный ущерб, вызнанный не
правильным подключением или неправильным
монтажом. В случае ремонта прибор следует
всегда отключать от электросети. Если прибор
нуждается в ремонте, никогда не вскрывайте его
сами, а вызовите специалиста из нашей Сервис
ной службы.

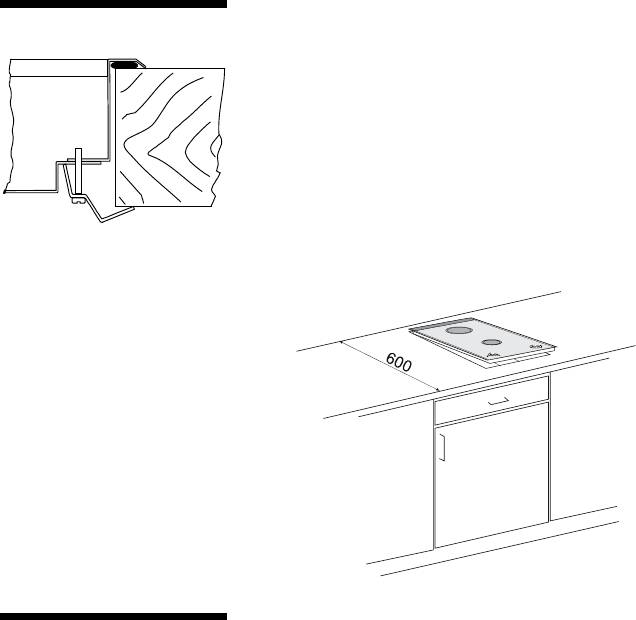

При установке двух или нескольких приборов ря
Комплект
дом друг с другом потребуются один или несколь
ко комплектов для установки (EZ 394300).
для установки
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
5
2. ЭКСПЛУАТАЦИЯ

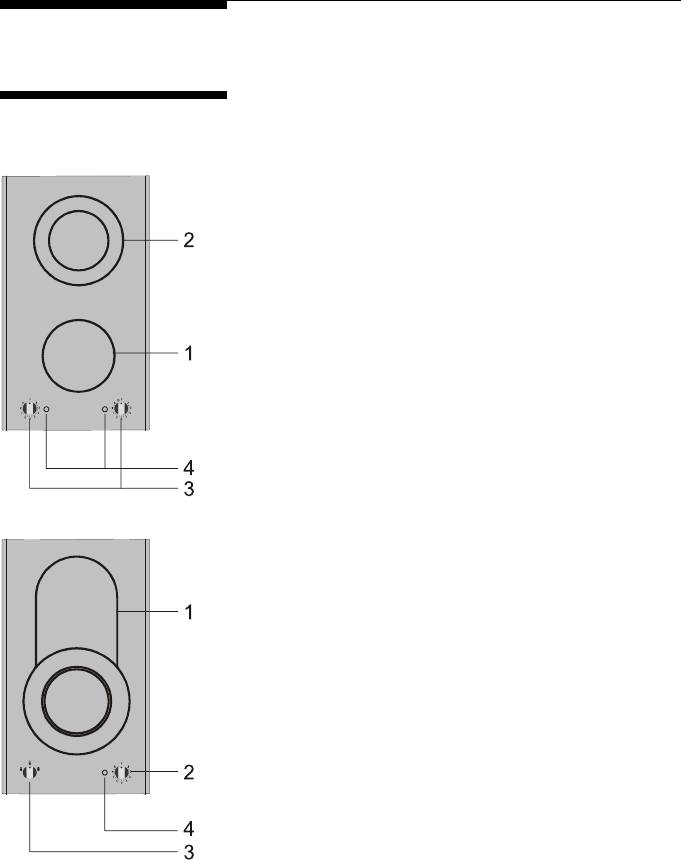

Ваша новая
варочная панель
1 Конфорка ∅ 14,5 см (1,2 кВт)
2 Двухконтурная конфорка
∅ 12,0/18,0 см (0,7/1,7 кВт)
3 Переключатели мощности
4 Индикаторы конфорки и остаточного тепла
1 Двухконтурная конфорка
∅ 14,5/20,0 см (0,9/1,75 кВт) с дополнитель
но подключаемой овальной зоной нагрева
14,5 х 35,0 см (2,1 кВт)
2 Переключатели мощности
3 Селекторный переключатель
4 Индикатор конфорки и остаточного тепла
6
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
1 Зона гриля 20 х 34 см (2,5 кВт)
2 Переключатель мощности
3 Чаша для жира
4 Индикатор гриля и остаточного тепла
Переключатель регулирует мощность нагрева
Переключатель
электрической конфорки.
мощности
1 = самая низкая мощность
конфорки
9 = самая высокая мощность
Уровень
мощности
Подогрев 13
(в зависимости от количества)
Доведение до кипения 9
Варка
небольшое количество 23
большое количество 47
Жаренье
разогрев жира 79
последующее жарение 58
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
7
Переключатель регулирует мощность нагрева
Переключатель
двухконтурной электрической конфорки.
Для включения внешней зоны нагрева двухконтур
мощности
ной конфорки переведите переключатель на сим
двухконтурной
вол l через положение 9. Теперь включены вне
конфорки
шняя и внутренняя зоны нагрева. Затем переведи
те переключатель мощности в положение,
соответствующее требуемому уровню мощности.
Чтобы выключить внешнюю зону нагрева, просто
переведите переключатель в положение «выклю
чено».
1 = самая низкая мощность
9 = самая высокая мощность
Уровень
мощности
Подогрев 13
(в зависимости от количества)
Доведение до кипения 9
Варка
небольшое количество 23
большое количество 47
Жаренье
разогрев жира 79
последующее жарение 58
Переключатель используется для выбора разме
Селекторный
ра включенной конфорки.
переключатель
∅ 14,5 см (0,9 кВт)
∅ 20,0 см (1,75 кВт)
14,5 х 35,0 см (2,1 кВт)
8
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Переключатель регулирует мощность нагрева
Переключатель
зоны гриля.
мощности гриля
1 = самая низкая мощность
9 = самая высокая мощность
Способ использования:
В течение двух минут включите предварительный
нагрев, установив переключатель в положение
самой высокой мощности (для любых блюд).
При приготовлении блюд с низким содержанием
жира – таких, как котлеты из индейки, рыба, блю
да из яиц или овощи, после того, как поверхность
гриля разогреется, смажьте ее маслом для жаре
нья.
При приготовлении нескольких порций продукта
друг за другом, перед приготовлением следую
щей порции удалите пригоревшие остатки пищи
с помощью скребка для чистки стекла.
Толстые куски следует несколько раз перевер
нуть. При необходимости увеличьте время приго
товления на гриле.
Блюдо Кол"во Уровень Общее время
мощности приготовления
Мясо:
Ромштекс, бифштекс, 24 куска 67 1315 мин.
маринованное мясо
Котлета из индейки 4 шт. 67 56 мин.
Филе из куриной грудки 2 шт. 45 1620 мин.
Сосиски 4 шт. 56 1015 мин.
Рыба:
Стейк 24 шт. 56 1416 мин.
Рыбное филе, без панировки 4 шт. 67 510 мин.
Блюда из яиц:
Яичница, глазунья 3 яйца 67 14 мин.
Блины, оладьи 78 шт. 67 готовить
непрерывно
Разное:
Картофельные оладьи, свежие 4 шт. 56 410 мин.
или быстрозамороженные
Овощи свежие, баклажаны, 2 слоя 67 810 мин.
цуккини
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
9
Индикатор конфорки и остаточного тепла (4) све
Индикатор
тится, когда электрическая конфорка включена и
нагрета, предупреждая таким образом пользова
конфорки и
теля, что конфорка горячая.
остаточного
Пока индикатор светится, выключенная конфор
тепла
ка еще горячая, и ее можно использовать. Таким
образом можно сэкономить электроэнергию.
После охлаждения конфорки в достаточной сте
пени индикатор гаснет.
3
2
1
1
1
2
2
4
4
4
3
3
3. На что необходимо обратить
внимание
Используйте посуду с прочным, ровным и толстым
Некоторые
дном. Это особенно важно при приготовлении
пищи на высокой мощности нагрева, например,
замечания
при обжаривании во фритюре. Неровное дно при
относительно
водит к увеличению времени приготовления и по
посуды
вышенному расходу энергии.
Если посуда и конфорка имеют одинаковые раз
меры, обеспечивается наилучшая теплопередача.
Закрывайте кастрюлю крышкой. Приготовление
без крышки или с плохо закрытой крышкой ведет
к повышенному расходу электроэнергии.
Сразу же вытирайте жидкость, перелившуюся че
рез край посуды.
10
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Включите конфорки без посуды на три минуты на
Перед первым
максимальную мощность. Это устранит неприят
ный запах новых конфорок.
приготовлением
пищи
Ваша стеклокерамическая варочная панель вы
Важные указания
полнена из очень прочного материала и при
правильной эксплуатации может выдерживать
все нагрузки, возникающие в домашнем хозяй
стве. Однако перед первым использованием ва
рочной панели, пожалуйста, прочтите следую
щие указания:
Не используйте варочную панель в качестве
полки или рабочего стола.
Не ставьте на конфорки пустые эмалирован
ные кастрюли. Вы можете повредить дно кас
трюли, а при ее передвижении поцарапать по
верхность варочной панели. Заусеницы и
ободки на дне кастрюль и сковородок также
могут поцарапать поверхность панели.
Песчинки, попавшие, например, при чистке
овощей, также могут вызвать царапины.
Обратите внимание на то, что твердые или ос
трые предметы, например, банки со специя
ми, не следует ронять на панель. Вы можете
повредить ее.
Если на варочной панели появились трещины,
щели или разломы, сразу выключите ее. От
ключите предохранители.
На Вашей варочной панели не следует готовить
пищу в алюминиевой фольге или в пластмас
совой посуде. Эти материалы расплавляются.
Расплавленный сахар или продукты питания с
сахаром, выкипевшие и попавшие на поверх
ность панели, следует сразу же удалять, пока
они еще горячие, с помощью скребка для чист
ки стекла, иначе появятся повреждения.
Поверхности нагревательных приборов и ва
рочных панелей сильно нагреваются во время
работы. Не подпускайте близко детей.
Перегретый жир или масло легко могут вос
пламениться. Поэтому следует готовить пищу
в жире или в масле, например, картофель
фри, только под непрерывным присмотром.
Шнуры питания электрических приборов не
должны соприкасаться с горячими конфорка
ми. Это может привести к выходу из строя ва
рочной панели и изоляции кабеля.
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
11
При неисправности всегда отключайте прибор
от электросети.
Присматривайте за скороварками, пока они не
достигнут требуемого давления. Сначала уста
новите максимальную мощность нагрева кон
форки, затем поверните переключатель кон
форки в положение более слабого нагрева.
При обращении в Сервисную службу (см. при
лагаемый перечень), пожалуйста, сообщите
номера E и FD, которые можно найти на таб
личке с техническими характеристиками на
Вашей варочной панели.
4. Чистка и уход
Правильный уход за варочной панелью гаранти
Как ухаживать
рует, что в течение долгого времени прибор бу
дет выглядеть привлекательно, и одновременно
за Вашей стекло"
с этим облегчает чистку.
керамической
Мы рекомендуем использовать средство для ухо
варочной
да «Cerafix». Высокое содержание силикона в этом
панелью
чистящем средстве обуславливает образование
защитной пленки, которая отталкивает грязь и
воду, а также позволяет легко удалять загрязне
ния. Поэтому важно регулярно осуществлять уход
за варочной панелью.
Чистите варочную панель после каждого исполь
Чистка
зования.
Используйте только рекомендуемые чистящие
средства.
Не применяйте устройства чистки паром.

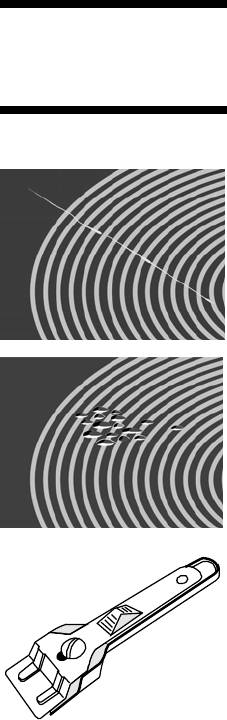

Загрязнения на горячей варочной панели мо
гут быть легко удалены входящим в комплект по
ставки скребком для чистки стекла.
По окончании приготовления тщательно очисти
те конфорки, так как даже небольшие загрязне
ния пригорают в следующий раз, когда Вы вклю
чите варочную панель.
12
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Чистящие средства, пригодные для чистки
стеклокерамических варочных панелей
Чистящие средства Торговые организации
Скребок для стекла Магазины строительных,
электро и хозяйствен
ных товаров, Служба
сервиса
Дополнительные лезвия Магазины строительных,
галантерейных товаров,
торговые организации по
продаже товаров для
художников, Служба
сервиса
AKO Milk; активный очис
Магазины галантерейных,
титель для стеклокерами
электро и хозяйственных
ки; blanco rein; CERA
товаров, супермаркеты,
CLEN; domol;
универсальные магазины
Dr. Beckmann;
Frisch Aktiv; очиститель
варочных панелей; очис
титель для поверхностей
CERAN;
средство для чистки
стеклокерамики/нержа
веющей стали; Sidol fur
Ceran & Stahl; Stahlfix;
Technik & Service;
очиститель стеклокера
мики UNA; Viss для вароч
ных поверхностей CERAN;
WECO; ZEKOL; cerafix;
Hakasil
Неподходящие чистящие средства:
Ни в коем случае не пользуйтесь губками с цара
пающей поверхностью или абразивными чистя
щими средствами. Кроме того, не разрешается
пользоваться такими агрессивными химическими
чистящими средствами, как аэрозоли для чистки
духовых шкафов или пятновыводители.
В результате использования неподходящего чи
стящего средства или трения дна кастрюли на ва
рочной панели могут появиться участки с метал
лическим блеском, которые удается с большим
трудом устранить с помощью таких чистящих
средств, как «Stahlfix» или «Sidol Die Stahlpflege».
Наша Служба сервиса проводит чистку варочной
панели за отдельную оплату.
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
13
Слабые загрязнения следует удалить влажной
Слабое
тряпкой или теплым раствором моющего сред
ства. Оставшееся на поверхности моющее сред
загрязнение
ство смойте холодной водой, после чего вытрите
стеклокерамичес"
поверхность насухо.
кой поверхности
Пятна из"за воды, которые появляются изза вы
кипевшей воды, следует удалять уксусом или ли
монным соком либо средствами для растворения
извести. Если какоелибо из этих средств случай
но попало на раму плиты, его следует сразу же
удалить влажной тряпкой, иначе появятся мато
вые пятна.

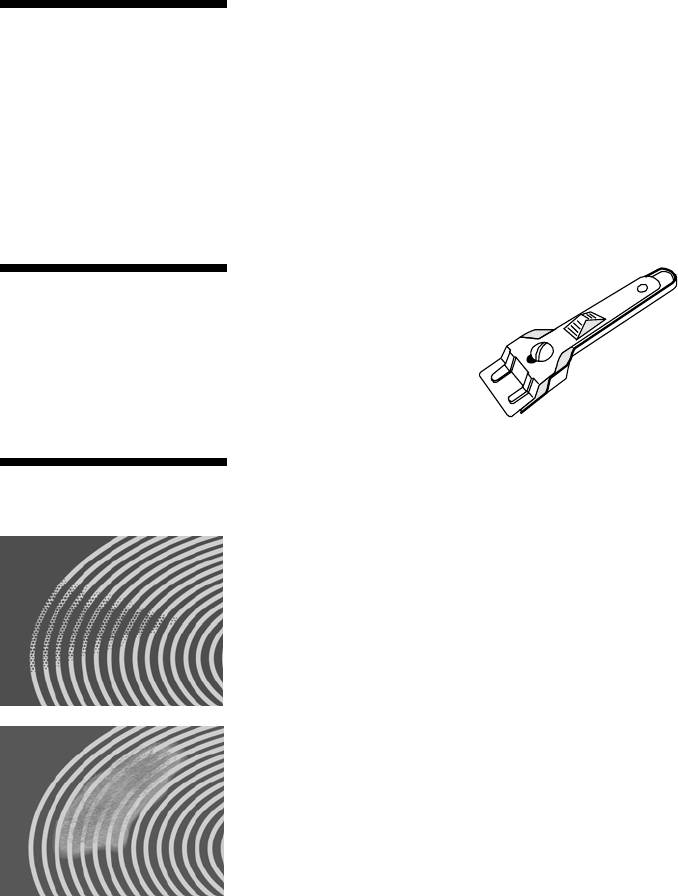

Очень сильные заг"
Сильное
рязнения лучше всего
удалять с помощью
загрязнение
скребка для чистки
стеклокерамичес"
стекла. Пожалуйста,
кой поверхности
будьте осторожны при
использовании скреб
ка, Вы можете пора
ниться.
Изменение цвета варочной панели не оказывает
Изменение цвета
влияние на функции и срок службы стеклокера
мики. Речь идет не об изменении материала, а о
варочной панели
пригорании веществ, которые не были вовремя
удалены с поверхности варочной панели.
Изменение цвета с появлением металическо"
го отлива вызвано трением дна посуды или ис
пользованием неподходящих средств для чистки.
Эти пятна можно удалить, используя средство
«Sidol Spezial fur Edelstahl» или «Stahlfix», однако
при этом необходимо затратить много сил. При
необходимости чистку можно повторить несколь
ко раз.
Наша Служба сервиса удаляет такие пятна за от
дельную оплату.
Истирание декоративного покрытия. Исполь
зование неподходящих средств для чистки или
трение дна посуды могут привести к повреждени
ям декоративного покрытия варочной панели и
появлению матовых пятен.
14
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
