Siemens EA645GH11M: инструкция

Инструкция по эксплуатации

и монтажу

Стеклокерамическая

варочная панель

EA 645GH11M

EA 645GN11

901808

Содержание

Указания по технике безопасности . . . . . . . . 2

Указания по технике безопасности

при эксплуатации прибора . . . . . . . . . . . . . . . . . . 2

Причины повреждений. . . . . . . . . . . . . . . . . . . . . . 4

Защита окружающей среды . . . . . . . . . . . . . . . 5

Экологичная утилизация . . . . . . . . . . . . . . . . . . . . 5

Рекомендации по экономии электроэнергии. . . 5

Знакомство с прибором . . . . . . . . . . . . . . . . . . 6

Конфорки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Индикация работы и остаточного тепла . . . . . . . 7

Управление варочной панелью . . . . . . . . . . . . 8

Включение и выключение варочной панели . . . . 8

Управление конфоркой . . . . . . . . . . . . . . . . . . . . . 8

Таблица приготовления . . . . . . . . . . . . . . . . . . . . . 9

Чистка и уход . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Стеклокерамическая поверхность . . . . . . . . . . . 11

Рама варочной панели . . . . . . . . . . . . . . . . . . . . . 12

Сервисная служба . . . . . . . . . . . . . . . . . . . . . . . 13

Инструкция по монтажу . . . . . . . . . . . . . . . . . . 14

Изготовитель не исключает возможности распространения данной инструкции также на новые

модели продукции, которые будут выведены на рынок после изготовления тиража этой инструкции

по эксплуатации при условии, что новые модели продукции будут идентичны актуальным с точки зре-

ния особенностей их эксплуатации.

Данная инструкция по эксплутации распространяется также на модель EA645GE11.

Право на внесение изменений изготовитель оставляет за собой.

Указания по технике безопасности

Внимательно прочтите данную инструкцию

по эксплуатации и монтажу. Она поможет Вам

правильно и безопасно управлять варочной

панелью.

Обязательно сохраните инструкцию по

эксплуатации и монтажу, а также паспорт

прибора. При передаче прибора новому

владельцу не забудьте передать также при

лагаемую к нему документацию.

Распакуйте и осмотрите варочную панель. В

случае обнаружения повреждений, связанных

с транспортировкой, не подключайте прибор.

Данный прибор предназначен только для

Указания по тех

бытового использования. Используйте вароч



нике безопасности

ную панель только для приготовления пищи.

при эксплуатации

прибора

Безопасная

Для обеспечения безопасности взрослые и

эксплуатация

дети



с физическими или психическими рас

стройствами,



а также недостатком знаний и опыта

не должны допускаться к эксплуатации при

бора без присмотра ответственного лица.

Перегретое масло

Перегретое масло или жир легко воспламе

и жир

няются. Опасность возгорания! Оставайтесь

рядом с прибором, когда готовите блюда с

использованием масла или жира. Если масло

или жир воспламенится, никогда не тушите

пламя водой. Накройте пламя крышкой или

тарелкой. Выключите конфорку.

2

Горячие конфорки

Опасность ожога! Не прикасайтесь к горячим

конфоркам. Не позволяйте детям подходить

близко к прибору.

Опасность возгорания! Никогда не кладите

легковоспламеняющиеся предметы на вароч

ную панель.

Опасность возгорания! Если под варочной

панелью находится выдвижной ящик, не сле

дует хранить в нем воспламеняющиеся пред

меты или аэрозольные баллончики.

Мокрая посуда

Опасность получения травмы! Попадание

и конфорки

жидкости между дном посуды и конфоркой

вызывает парообразование. Под давлением

пара кастрюля может неожиданно подскочить

вверх. Поэтому дно посуды и поверхность

конфорки всегда должны быть сухими.

Трещины на

Опасность поражения электрическим током!

стеклокерамической

При обнаружении на стеклокерамической

поверхности сколов или трещин немедленно

поверхности

отключите прибор от электросети. Вызовите

специалиста Сервисной службы.

Неквалифицирован

Опасность поражения электрическим током!

ный ремонт

При неквалифицированном ремонте прибор

может стать источником опасности. В случае

обнаружения неисправности прибора прежде

всего выключите предохранитель в блоке пре

дохранителей. Вызовите специалиста Сер



висной службы. Любые ремонтные работы и

замена электрического кабеля должны про

изводиться только специалистом Сервисной

службы.

3

Причины

повреждений

Дно посуды

Неровное дно посуды может поцарапать стек

локерамическую поверхность.

Избегайте нагревания пустой посуды. Это

может привести к повреждениям прибора.

Горячая посуда

Никогда не ставьте горячую посуду на панель

управления, зону индикаторов и раму. Это

может привести к их повреждению.

Соль, сахар и песок

Соль, сахар и песок могут поцарапать стекло

керамическую поверхность. Не используйте

варочную панель в качестве полки или рабо

чего стола.

Твердые и острые

Падение твердых или острых предметов

предметы

на варочную панель может привести к ее

повреждению.

Остатки пищи

Сахар и продукты с высоким содержанием

сахара могут повредить варочную панель.

Немедленно удаляйте остатки таких продук

тов специальным скребком для стеклянных

поверхностей.

Неподходящие

Пятна с металлическим отливом могут появ

чистящие средства

ляться на стеклокерамической поверхности

вследствие использования неподходящих

чистящих средств или трения посуды.

Фольга и пластмасса

При соприкосновении с горячими конфор

ками алюминиевая фольга и пластмассовая

посуда могут расплавиться. Защитная пленка

для плит не предназначена для Вашей вароч

ной панели.

4

Защита окружающей среды

Распакуйте прибор и утилизируйте упаковку

Экологичная

в соответствии с предписаниями по охране

утилизация

окружающей среды.

Данный прибор имеет маркировку в соот

ветствии с европейской директивой 2002/96/

EG по утилизации старых электрических и

электронных приборов (waste electrical and

electronic equipment – WEEE), которая опре

деляет порядок возврата и утилизации ста

рых приборов на территории Европейского

союза.

5



Используйте посуду с толстым и плоским

Рекомендации

дном. Использование посуды с неплос



по экономии

ким дном приводит к увеличению расхода

электроэнергии

электроэнергии.



Диаметр дна посуды должен совпадать с

размером конфорки.

Обратите внимание: изготовители посуды

часто указывают верхний диаметр посуды,

который, как правило, больше диаметра

дна.



Выбирайте посуду с учетом количества

приготавливаемых продуктов. При приго



товлении в большой, но заполненной лишь

наполовину кастрюле расходуется много

электроэнергии.



Всегда накрывайте посуду подходящей

крышкой. При приготовлении без крышки

расход электроэнергии увеличивается в

четыре раза.



Варите с использованием небольшого

количества воды, благодаря этому Вы

сэкономите электроэнергию. К тому же в

овощах сохранятся все витамины и мине

ральные вещества.



Своевременно переключайте конфорку на

более низкую ступень нагрева.

Знакомство с прибором

Даная инструкция по эксплуатации относится

к различным моделям варочных панелей.

EA6..GH..

EA6..GE..

Ж 14,5Ж 17/26,5

Ж 14,5Ж 18

Ж 18/12 Ж 21/14,5 Ж 14,5 Ж 21

EA6..GF..

EA6..GN..

Ж 18 Ж 14,5 Ж 17/26,5 Ж 14,5

Ж 18 Ж 21/14,5Ж 14,5 Ж 21/14,5

Ж = см

6

Конфорки

Конфорка Включение и выключение

дополнительной зоны нагрева

Одноконтурная конфорка

Двухконтурная конфорка

Включение внешней зоны нагрева: повер

ните выключатель конфорки вправо до сим

вола

. Затем установите необходимую

ступень нагрева конфорки.

Выключение: поверните выключатель кон

форки на 0 и включите снова. Никогда не

поворачивайте выключатель конфорки на 0

через символ

.

Овальная зона нагрева Включение овальной зоны нагрева: повер

ните выключатель конфорки вправо до сим

вола . Затем установите необходимую

ступень нагрева конфорки.

Выключение: поверните выключатель кон

форки на 0 и включите снова. Никогда не

поворачивайте выключатель конфорки на 0

через символ

.

Индикация

Индикация работы и остаточного тепла

горит, когда конфорка горячая:

работы и

остаточного тепла



индикация работы – во время эксплуата

ции конфорки, она загорается вскоре

после включения конфорки;



индикация остаточного тепла – после

выключения конфорки, пока конфорка

остается горячей.

Для экономии энергии Вы можете использо

вать остаточное тепло, например, для рас

тапливания шоколадной глазури или для

поддержания небольшого блюда в нагретом

состоянии.

7

Управление варочной панелью

В этой главе описано, как управлять конфор

ками. В таблице Вы найдете время приготов



ления и ступени нагрева для различных блюд.

Варочная панель включается и выключается с

Включение

помощью выключателей конфорок.

и выключение

варочной панели

Нужная ступень нагрева конфорки устанавли

Управление

вается с помощью выключателя конфорки.

конфоркой

Ступень нагрева 1 = минимальная мощность.

Ступень нагрева 9 = максимальная мощ

ность.

Указание

Температура конфорки регулируется включе

нием и выключением нагрева. Даже при уста



новке самой высокой мощности нагрев может

включаться и выключаться.

8

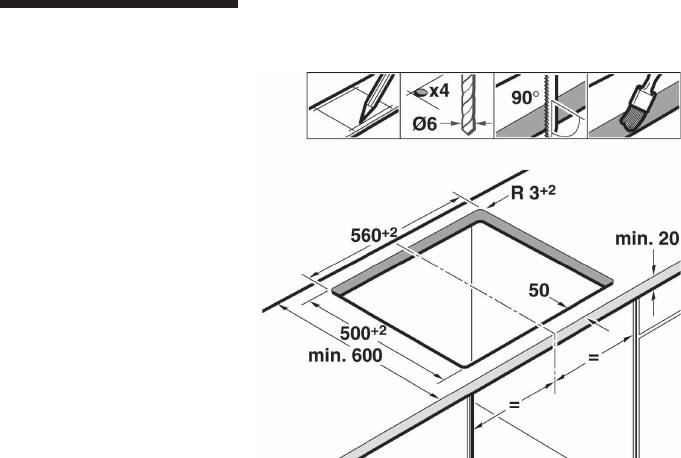

После выполнения вырезов следует уда

Подготовка

лить опилки.

мебели

Мебель, в которую встраивается прибор,

должна выдерживать температуру до 90°С.

Минимальное расстояние от выреза до боко

вых стенок: 70 мм.

Загерметизируйте поверхности выреза тер

мостойким герметиком во избежание их раз

бухания под воздействием влаги.

15

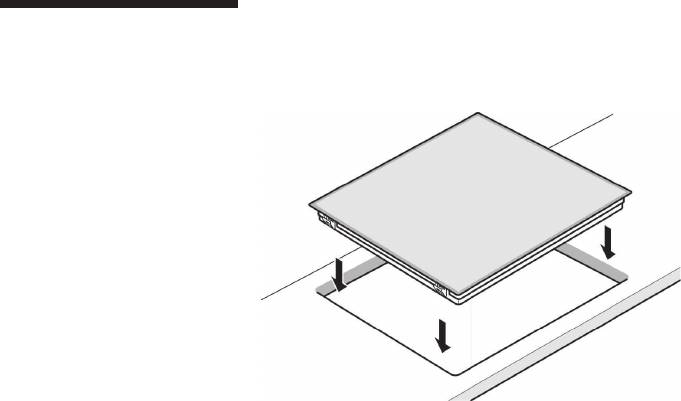

Не следует защемлять провода при встраива

Установка

нии.

варочной панели

Надавите на панель, чтобы она зафиксирова

лась в вырезе.

16

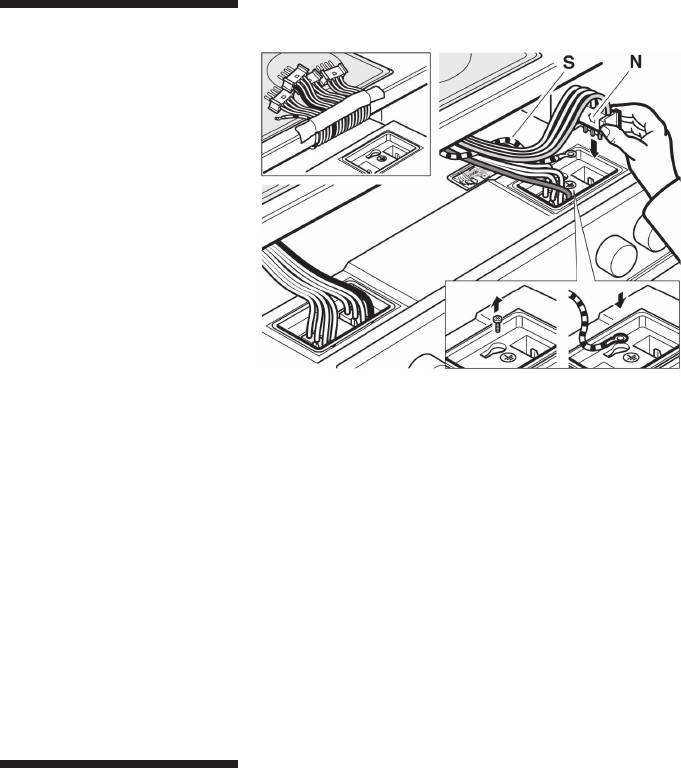

Подсоедините плиту к сети, но не включайте!

Подключение

варочной панели

1. Установите плиту таким образом, чтобы

оставался доступ к штекерам.

2. Подсоедините желтозеленый заземля

ющий провод S варочной панели к винту

заземления $ плиты.

3. Подсоедините штекеры конфорок к плите.

Цвет переднего провода должен совпа



дать с цветом наклейки.

Выступ

N штекера должен быть направлен

влево.

Задвиньте плиту в нишу. Не допускайте

защемления проводов.

Примечание

У столешницы, облицованной кафельной

плиткой, загерметизируйте швы плиток сили

коновым герметиком.

Отключите прибор от электросети.

Демонтаж

Слегка выдвиньте плиту вперед. Выньте ште



варочной панели

керный разъем конфорок. В последнюю оче



редь отсоедините заземляющий провод.

Надавите на варочную панель снизу и выньте

ее.

17
