Siemens LC 86950: инструкция

Раздел: Бытовая, кухонная техника, электроника и оборудование

Тип: Вытяжка

Характеристики, спецификации

Ширина:
90 см
Высота:
115 см
Гарантия:
1 год
Страна:
Германия
Остаточный ход вентилятора:
10 минут
Индикация включения:
Да
Инд. загрязнения фильтра:
Да
Инд. выбранной мощности:
Да
Потребляемая мощность:
240 Вт
Количество моторов:
1
Материал козырька:
стекло
Длина сетевого шнура:
1 м
Диаметр штуцера:
120 мм/150 мм
Базовый цвет:
нерж. сталь
Наим. угольного фильтра:
LZ 51850
Жиропоглощающий фильтр:
металлический
Угольный фильтp:
доп. опция

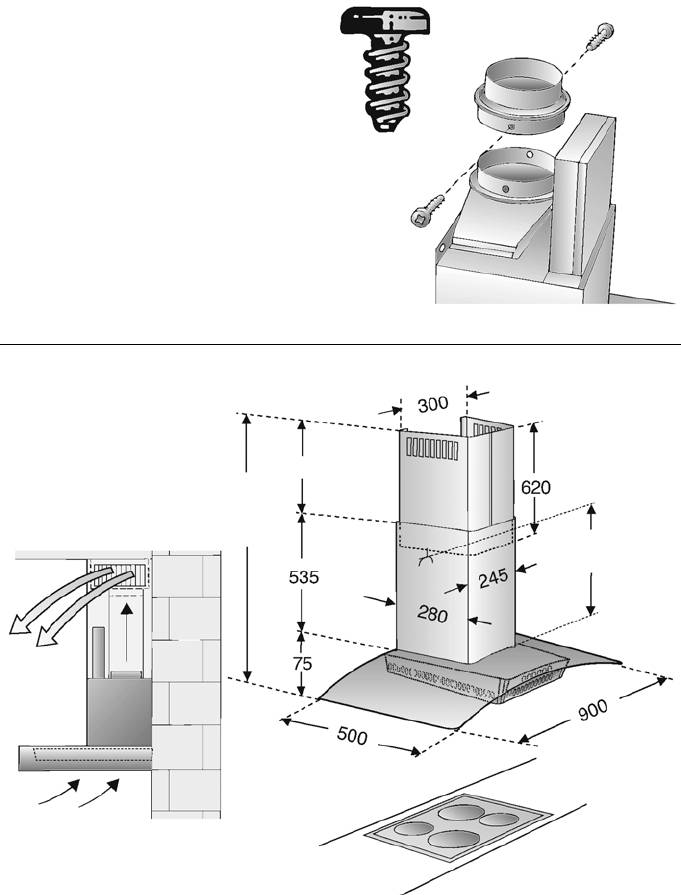

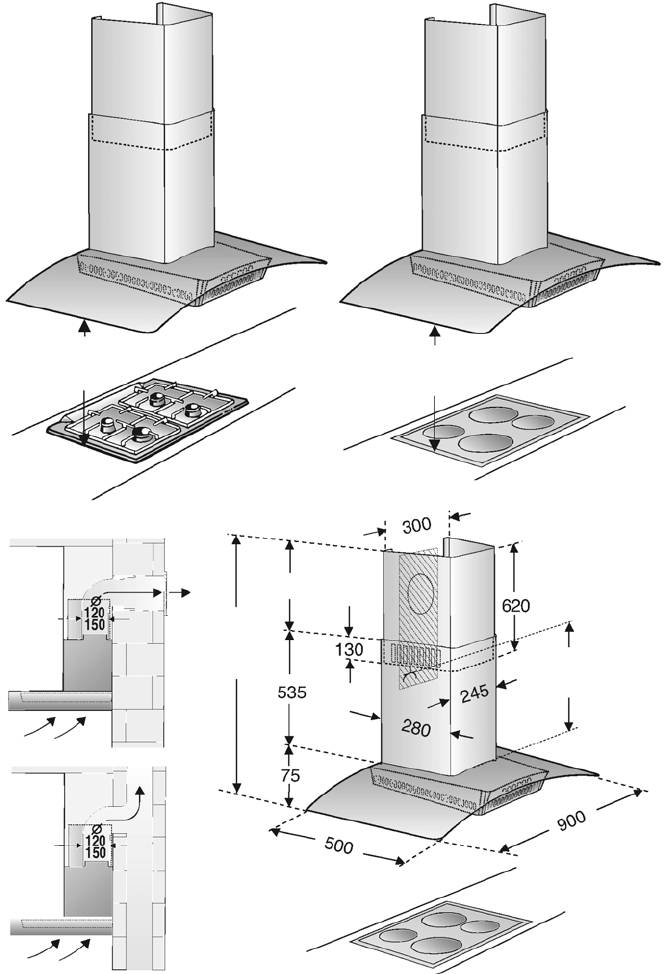

Габаритные размеры (В*Ш*Г):
85-115*90*55 см
Регул. яркости освещения:
Да
Тип освещения:
галогеновое
Освещение варочной поверх.:
2 х 20 Вт
Макс. производ. (отвод):
590 м куб./ч
Макс. производ. (рециркул.):
350 м куб./ч
Тип управления:
электронный
Управление:
3 скорости
Интенсивный режим:
Да
Режим "отвод воздуха":
Да
Режим "рециркуляция":
Да
Цвет:
нерж. сталь
Светящиеся символы дисплея:
Да
Цвет светящихся символов:
красный

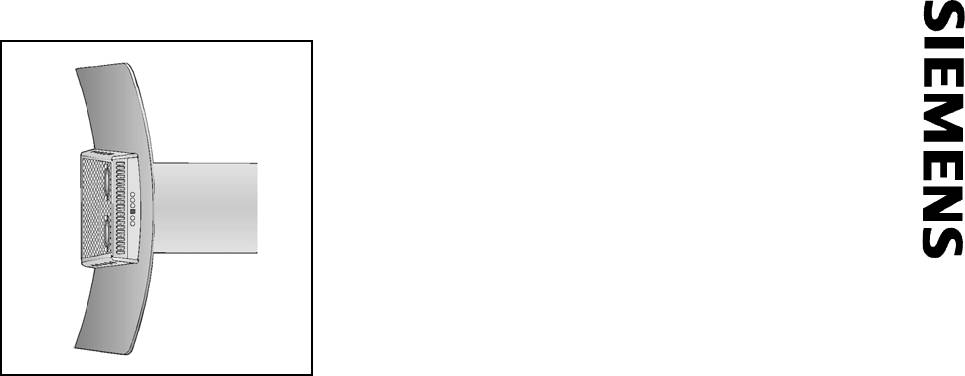

Инструкция к Вытяжке Siemens LC 86950

901752

Инструкция по эксплуатации

LC 86950

Вытяжка

Перед прочтением настоящей инструкции по эксплуатации откройте, пожалуйста, стра-

ницы 6-8 с рисунками.

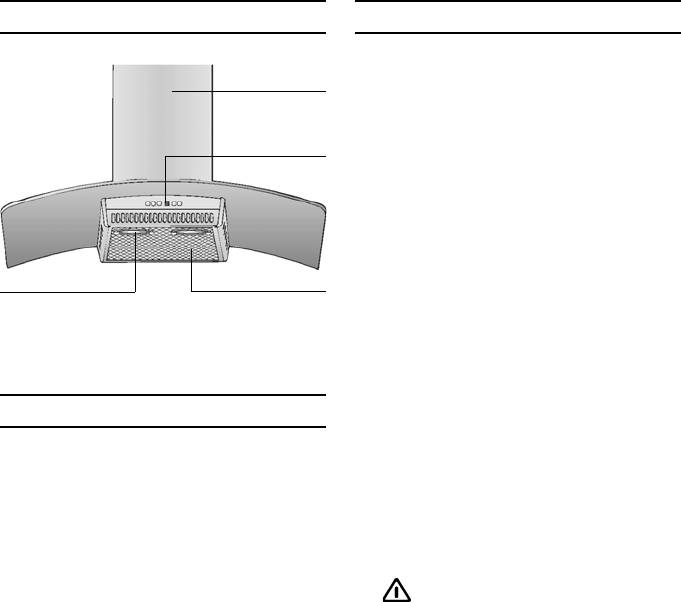

Описание вытяжки Режимы работы

Это можно обеспечить, если воздух при сго-

Обшивка

рании топлива будет выводиться из поме-

вытяжной трубы

щения через незакрытые отверстия, напри-

мер, через двери, окна, настенные венти-

Переключатель

ляционные шкафы или с помощью техни-

освещения/

ческих мер, обеспечивающих блокировку

вентилятора

других устройств при работе одного устрой-

ства и т.д.

Применение только настенного вентиляци-

онного шкафа не гарантирует, что предель-

ное значение пониженного давления возду-

ха не будет превышено.

Примечание. При оценке давления воздуха

следует учитывать всю систему вентиляции,

которая имеется в здании. Однако это пра-

Освещение

Решетка фильтра

вило не применяется при использовании

оборудования для приготовления пищи,

например, варочных панелей и газовых

плит.

При обеспечении отвода воздуха необходи-

мо придерживаться правил, установленных

Режимы работы

местными административными органами.

Если вытяжка используется в режиме цир-

куляции воздуха – с угольным фильтром –

Режим отвода воздуха:

эксплуатация возможна без каких-либо ог-

Вентилятор вытяжки всасывает кухон-

раничений.

ные испарения и удаляет их за пределы

помещения через жиропоглощающий

Режим циркуляции воздуха:

фильтр.

Этот режим требует установки угольно-

Жиропоглощающий фильтр поглощает

го фильтра (см. раздел «Фильтры и их

частицы жира, которые могут содер-

техническое обслуживание»).

жаться в кухонных испарениях.

Кухня в значительной степени освобож-

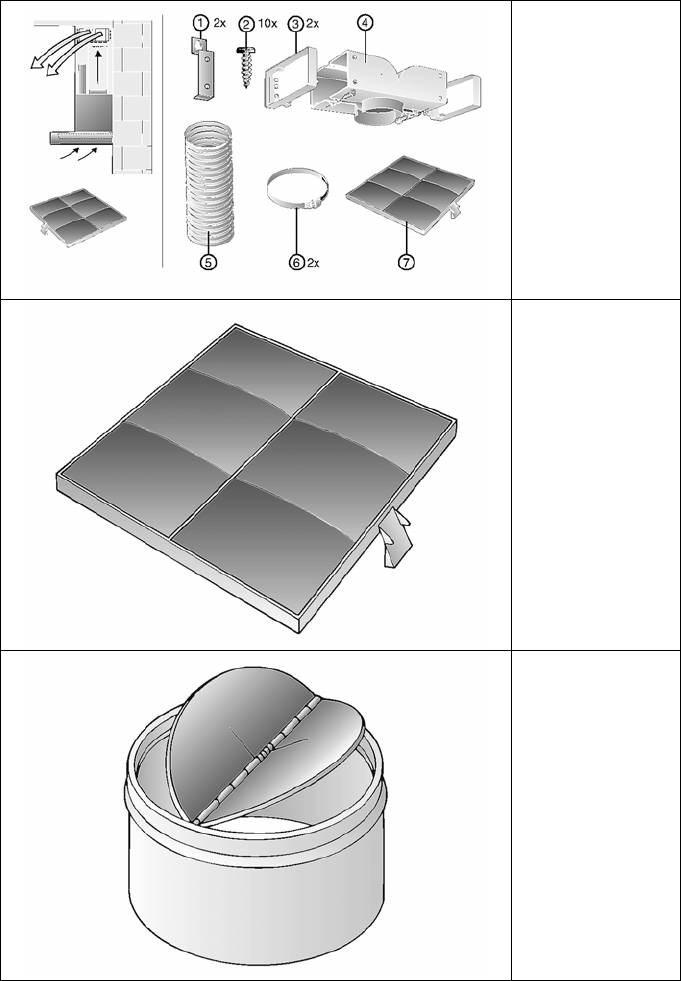

Полный комплект для установки и

дается от жиров и запахов.

фильтры для замены можно приобрес-

ти в специализированных торговых

Если вытяжка в режиме отвода воздуха

точках. Соответствующие номера при-

работает одновременно с отопительным

надлежностей можно найти в конце на-

оборудованием, которое пользуется вы-

стоящей инструкции по эксплуатации.

тяжными трубами (например, отопитель-

Вентилятор вытяжки всасывает кухон-

ные системы, проточные водонагреватели

ные испарения, которые очищаются в

или котлы, которые работают на газе, жид-

жиропоглощающем фильтре и угольном

ком или твердом топливе), необходимо

фильтре. После этого очищенный воз-

обеспечить подачу воздуха в объеме,

дух возвращается на кухню.

достаточном для сгорания топлива.

Жиропоглощающий фильтр поглощает

По соображениям безопасности требуется,

частицы жира, которые могут содер-

чтобы в помещении, где установлено ото-

жаться в кухонных испарениях.

пительное или нагревательное оборудова-

Угольный фильтр удаляет имеющиеся

ние с открытым огнем, давление воздуха по

запахи.

сравнению с атмосферным было понижено

не более чем на 4 Па (0,04 мбар).

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

1

Перед первым

Управление вытяжкой

использованием вытяжки

Самым эффективным способом удале-

Важные указания:

ния кухонных испарений, образующихся

при приготовлении пищи, является следу-

Эта вытяжка соответствует применимым

ющий способ:

правилам техники безопасности.

Включите вытяжку сразу же, как толь-

Ремонт вытяжки должен выполняться толь-

ко Вы начинаете готовить.

ко квалифицированным персоналом.

Выключите вытяжку через несколько

Неправильно выполненный ремонт вы-

минут после того, как Вы закончите го-

тяжки может привести к возникновению

товить.

серьезной опасности для пользователя.

Подключение вытяжки и ввод ее в экс-

плуатацию должен выполнять только квали-

фицированный специалист.

Утилизацию упаковочного материала

следует проводить должным образом (см.

Освещение

Индикатор

Остаточный

инструкцию по монтажу).

ход

Эксплуатируйте вытяжку только с уста-

Выключение

Уменьшение

Включение и

новленными лампами.

вентилятора

скорости

увеличение

вентилятора

скорости

Неисправные лампы следует сразу же

вентилятора

заменять, чтобы предотвратить перегрузку

оставшихся ламп.

Звуковой сигнал:

Никогда не эксплуатируйте вытяжку

Нажатие клавиши подтверждается зву-

без установленного жиропоглощающего

ковым сигналом.

фильтра.

Выключение звукового сигнала:

Перегретые жир и масло легко воспла-

Одновременно нажмите клавиши 0 и +

меняются. Поэтому всегда тщательно конт-

и удерживайте их нажатыми, пока при-

ролируйте процесс приготовления блюд с

мерно через 3 секунды не прозвучит

использованием жира или масла, напри-

звуковой сигнал.

мер, картофеля фри.

Включение звукового сигнала:

Не стерилизуйте продукты питания

Повторите вышеописанную операцию.

пламенем непосредственно под вытяжкой.

Опасность воспламенения жиропогло-

Включение вентилятора:

!

щающего фильтра.

Нажмите клавишу +.

Эксплуатация вытяжки над очагом, в

Установка требуемой скорости

котором сгорает твердое топливо (уголь,

вентилятора:

дерево и т.д.), разрешается только в огра-

Нажмите клавишу +. Скорость вентиля-

ниченных случаях (см. инструкцию по мон-

тора увеличивается на одну ступень.

тажу).

Нажмите клавишу . Скорость вентиля-

тора уменьшается на одну ступень.

Всегда правильно эксплуатируйте га-

зовые варочные панели.

Выключение вентилятора:

Нажмите клавишу 0.

Важно!

Через короткое время 0 на индикаторе

Пламя газовых конфорок всегда должно

перестает светиться.

быть закрыто посудой.

или:

Сильный нагрев пламенем газовых кон-

!

форок может повредить вытяжку.

Нажимайте клавишу до тех пор, пока

вентилятор не выключится.

Через короткое время 0 на индикаторе

перестает светиться.

2

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Управление вытяжкой

Фильтры и их техническое

обслуживание

Интенсивная ступень:

Максимальная производительность обес-

Жиропоглощающий фильтр:

печивается на интенсивной ступени. Такая

Для поглощения частиц жира в кухонных

производительность обычно требуется

испарениях, образующихся при приго-

только на короткое время.

товлении пищи, используется металли-

Нажимайте клавишу + до тех пор, пока

ческий жиропоглощающий фильтр.

на индикаторе не появится индикация P.

Фильтрующие прокладки сделаны из невос-

Если интенсивная ступень не отключа-

пламеняющегося металла.

ется вручную, вентилятор через 10 ми-

нут автоматически переключится на

Внимание!

уровень 2.

По мере насыщения фильтра остатками жи-

ров не только увеличивается риск воспламе-

нения, но это может также оказать отрица-

Остаточный ход вентилятора

тельное воздействие на работу вытяжки.

Нажмите клавишу

.

Важное замечание:

Вентилятор продолжает работать на

Регулярная чистка металлического жиро-

уровне 1 в течение 10 минут, и все это

поглощающего фильтра снижает вероят-

время на индикаторе мигает точка. По

ность воспламенения, которое возможно

истечении этого времени вентилятор

из-за нагрева при жарении в большом ко-

автоматически выключается.

личестве жира.

Освещение:

Индикатор насыщения:

Для включения или выключения осве-

Когда жиропоглощающий фильтр доходит

щения на короткое время нажмите кла-

до точки насыщения, в течение 10 секунд

вишу

.

после выключения вентилятора слышен

звуковой сигнал, а на индикаторе появля-

Освещением можно пользоваться в лю-

ется

. Следует сразу же произвести чист-

бое время, даже когда вентилятор вык-

ку жиропоглощающего фильтра.

лючен.

Регулировка яркости: удерживайте

Чистка металлического

нажатой клавишу

до получения тре-

жиропоглощающего фильтра:

буемой яркости.

Фильтр можно мыть в посудомоечной

машине. Однако это может привести к

Автоматическое включение освеще-

незначительному изменению окраски

ния, например, с помощью таймера:

фильтра.

Вентилятор и освещение должны быть

Важное замечание! Сильно загряз-

выключены.

ненный металлический жиропоглощаю-

Включение:

щий фильтр не следует мыть в посудо-

моечной машине вместе с посудой.

Одновременно нажмите клавиши и !.

При ручной мойке фильтра сначала за-

Примерно через 3 секунды свет вклю-

мочите его в горячей мыльной воде. За-

чается для подтверждения настройки.

тем очистите фильтр щеткой, тщательно

Выключение:

прополощите его и дайте воде стечь.

Повторите операцию при включенном осве-

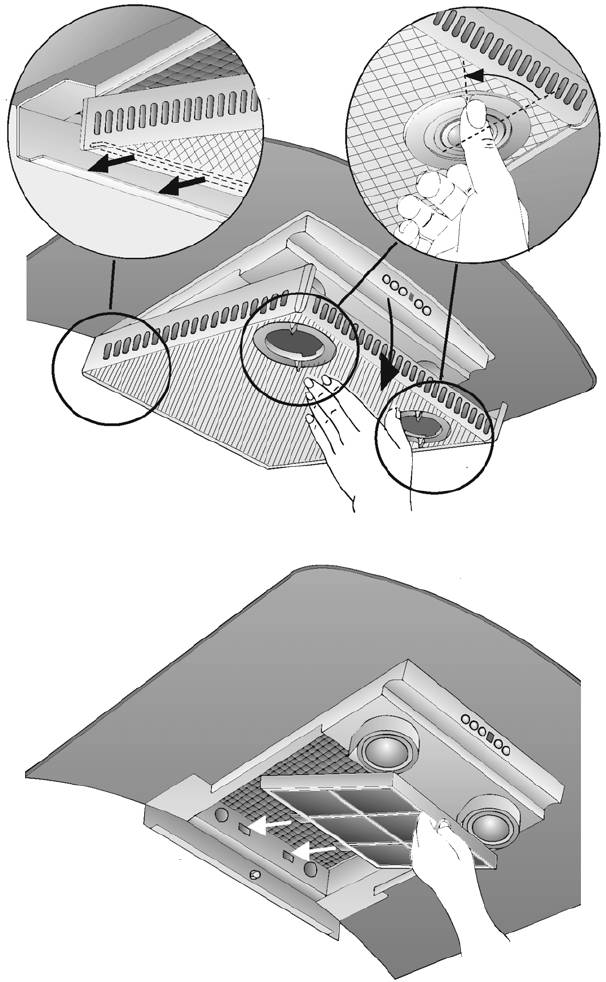

Снятие и установка металлического

щении.

жиропоглощающего фильтра:

Примерно через 3 секунды свет выклю-

Предупреждение. Галогенные лампы дол-

чается для подтверждения настройки.

жны быть выключены и должны остыть.

1. Поверните оба фиксатора на жиропог-

лощающем фильтре и выньте фильтр.

Рис. 1.

2. Проведите чистку фильтра.

3. Снова установите очищенный фильтр на

место в вытяжку.

4. Удалите

с индикатора.

Нажмите клавишу 0.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

3

Фильтры и их техническое

Чистка и уход

обслуживание

Выключите электропитание вытяжки,

для чего отсоедините вилку от сетевой

Угольный фильтр:

розетки или выключите предохранитель.

Предназначен для устранения запахов

При чистке жиропоглощающего фильт-

в режиме циркуляции воздуха.

ра проводите чистку всех доступных де-

Индикатор насыщения:

талей корпуса от имеющихся отложений

жира. Это значительно снижает опас-

Когда угольный фильтр доходит до точки

ность воспламенения и гарантирует

насыщения, в течение 10 секунд после вык-

наиболее эффективное функциониро-

лючения вентилятора слышен звуковой сиг-

вание вытяжки.

нал, а на индикаторе появляется C. Следует

сразу же заменить угольный фильтр.

Для чистки обшивки вытяжки пользуй-

тесь горячей мыльной водой или мягким

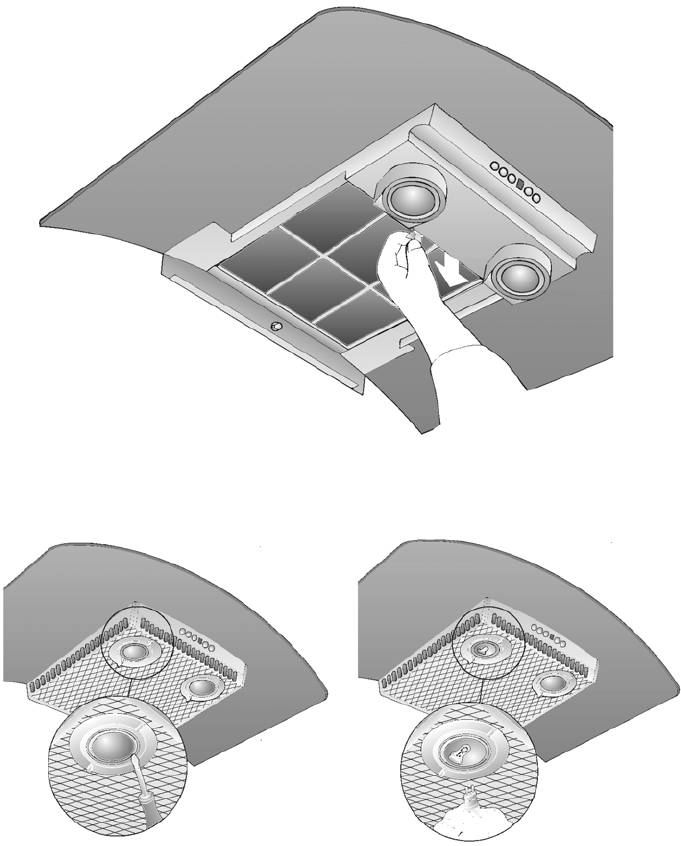

Установка фильтра:

средством для чистки оконных стекол.

Предупреждение. Галогенные лампы дол-

Не соскребайте присохшую грязь, а раз-

жны быть выключены и должны остыть.

мягчайте ее влажной тряпкой.

1. Снимите жиропоглощающий фильтр (см.

Никогда не пользуйтесь абразивными

раздел «Снятие и установка металличес-

чистящими средствами или губками,

кого жиропоглощающего фильтра»).

которые могут поцарапать поверхность.

2. Вставьте угольный фильтр. Рис. 2.

Примечание. Никогда не протирайте

3. Защелкните спереди фиксатор. Рис. 3.

спиртом пластмассовые поверхности,

так как на них могут появиться матовые

4. Установите металлический жиропогло-

пятна.

щающий фильтр (см. раздел «Снятие и

установка металлического жиропогло-

Предостережение. Достаточно часто

щающего фильтра»).

проветривайте кухню. Никогда не остав-

ляйте открытое пламя!

5. Удалите

CC

CC

C с индикатора.

Нажмите клавишу 0.

Чистите клавиши управления только

Снятие фильтра:

слабым мыльным раствором и мягкой влаж-

ной тряпкой. Не используйте для чистки кла-

Предупреждение. Галогенные лампы дол-

виш управления средство для чистки нержа-

жны быть выключены и должны остыть.

веющей стали.

1. Снимите жиропоглощающий фильтр.

2. Нажмите на фиксатор спереди и сними-

Поверхности из нержавеющей стали:

те угольный фильтр, сдвинув его вниз.

Используйте мягкое, неабразивное

Рис. 3.

средство для чистки нержавеющей

3. Установите жиропоглощающий фильтр.

стали.

Чистите только в направлении шли-

Замена угольного фильтра:

фовки.

Угольный фильтр можно приобрести в

специализированном магазине (см.

Не используйте для чистки поверхнос-

специальные принадлежности).

тей из нержавеющей стали средства, со-

держащие песок, соду, кислоты, хлориды,

Используйте только фильтры нашей

и губки, которые могут поцарапать эти по-

фирмы. Тем самым будет обеспечена

верхности!

оптимальная работа вытяжки.

Алюминиевые, лакированные

Утилизация старого угольного фильтра

и пластмассовые поверхности:

Угольный фильтр не содержит вредных

Используйте мягкую неворсистую ткань

веществ. Его можно утилизировать как

для протирки стекол или микроволокни-

обычный домашний мусор.

стую ткань.

Не пользуйтесь сухими тряпками.

Используйте мягкое средство для чист-

ки оконных стекол.

Не используйте агрессивные, кислот-

ные или щелочные чистящие средства.

Не используйте абразивные средства

для чистки.

4

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Замена ламп

Настройка

индикатора насыщения

1. Выключите вытяжку и отключите ее от

сети путем отсоединения вилки от се-

При изменении режима работы вытяжки

тевой розетки или выключения предох-

(режим отвода воздуха/режим циркуляции

ранителя.

воздуха) следует также изменить настрой-

ку индикатора насыщения фильтра (см. ин-

Включенные галогенные лампочки

струкцию по монтажу).

очень горячие. Даже через некоторое вре-

мя после их выключения еще имеется риск

ожога.

2. Снимите ламповое кольцо с помощью

Неисправности

отвертки или подобного инструмента.

Рис. 4.

Если на индикаторе появилось

или

C:

CC

3. Замените галогенную лампу (имеюща-

CC

яся в продаже галогенная лампа, 12 В,

См. раздел «Фильтры и их техническое

максимум 20 Вт, цоколь G4).

обслуживание».

Внимание! См. рис. 5, на котором по-

Если вытяжка не работает:

казан патрон лампы.

Берите лампы только чистой тряпкой.

Отсоедините вытяжку от сети, отсоеди-

нив вилку от розетки или выключив пре-

4. Вставьте на место ламповое кольцо.

дохранитель. Подождите примерно

5. Подключите опять вилку к сетевой ро-

1 минуту и затем опять включите вытяж-

зетке или включите предохранитель.

ку в сеть.

Примечание. Если освещение не работа-

ет, проверьте правильность установки ламп.

Если у Вас имеются какие-либо вопросы

или если появилась неисправность, обра-

щайтесь в Сервисную службу (cм. перечень

мастерских Сервисной службы).

При телефонном звонке, пожалуйста, сооб-

щите следующие сведения:

E-Nr. FD

Впишите эти номера в вышеуказанных ме-

стах. Номера E-Nr. (номер изделия) и FD (за-

водской номер) Вы найдете на табличке с

техническими характеристиками внутри

Вашей вытяжки после того, как снимете ре-

шетку фильтра.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

5

Рис. 1

Рис. 2

6

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 3

Рис. 4 Рис. 5

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

7

DHZ 5185

360732

264765

8

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Перед чтением настоящей инструкции по монтажу откройте, пожалуйста, страницы

13-16 с рисунками.

Инструкция по монтажу/Важные указания

Старая вытяжка не является совершен-

Установка вытяжки над газовой ва-

но ненужным мусором. Она содержит цен-

рочной панелью или плитой на минималь-

ные материалы, которые могут быть вторич-

ном расстоянии 650 мм – рис. 1 – разре-

но использованы при утилизации с учетом

шается только тогда, когда не превышают-

требований по охране окружающей среды.

ся следующие значения номинальной теп-

Перед тем, как отправлять на утилизацию

ловой нагрузки (Hs):

старую вытяжку, приведите ее в неработос-

Газовые плиты

пособное состояние.

Тепловая нагрузка:

Ваша новая вытяжка защищена соот-

одной конфорки макс. 3,0 кВт

ветствующей упаковкой на время транспор-

всех конфорок макс. 8,3 кВт

тировки. Все материалы, которые исполь-

духовки макс. 3,9 кВт

зованы для этой цели, не наносят вреда ок-

Панели газовых конфорок

ружающей среде и могут быть переработа-

Тепловая нагрузка:

ны для вторичного использования. Пожа-

одной конфорки макс. 3,9 кВт

луйста, сделайте свой вклад в охрану окру-

всех конфорок макс. 11,3 кВт

жающей среды, отправив этот материал для

упаковки на переработку с учетом требова-

Газовые стеклокерамические

ний по охране окружающей среды.

варочные панели

Самые последние сведения относительно

Информация по номинальной тепловой

возможностей по утилизации Вашей старой

нагрузке не относится к закрытым газо-

вытяжки и упаковки новой вытяжки Вы мо-

вым стеклокерамическим варочным па-

жете получить в той организации, где Вы

нелям. Соблюдайте указания, которые

приобрели вытяжку, или в местных админи-

дает изготовитель варочных панелей.

стративных органах.

Плиты на твердом топливе

Вытяжка предназначена для использо-

Максимальная номинальная тепловая

вания в режиме отвода воздуха или в режи-

нагрузка и максимальное расстояние до

ме циркуляции воздуха.

плиты имеют такое же значение, как и в

случае газовых плит.

Всегда устанавливайте вытяжку над

центральной частью варочной панели.

Над очагом, в котором сгорает твердое

топливо, вследствие потенциальной пожар-

Минимальное расстояние между элек-

ной опасности (например, из-за разлетаю-

трической варочной панелью и нижним кра-

щихся искр) устанавливать вытяжку разре-

ем вытяжки: 550 мм, рис. 1.

шается только в том случае, если очаг име-

ет закрытое несъемное покрытие, и со-

Дополнительные указания в случае

блюдаются все правила, которые действу-

использования газовых плит:

ют в каждой конкретной стране. Это огра-

ничение не относится к газовым плитам и

Во всех случаях следует соблюдать со-

панелям газовых конфорок.

ответствующие правила и указания по ус-

тановке, которые даются изготовителем га-

Чем меньше расстояние между вытяж-

зовой плиты.

кой и варочной панелью, тем выше вероят-

ность конденсации поднимающихся паров

Вытяжку разрешается устанавливать

на вытяжке.

таким образом, чтобы только с одной ее

стороны располагались высокий шкаф или

высокая стена. При этом расстояние до это-

го шкафа или до этой стены должно быть не

менее 50 мм.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

9

Перед монтажом

Режим отвода воздуха, рис. 2

Примечание. При оценке давления воздуха

следует учитывать всю систему вентиляции,

Отводимый воздух подается вверх через

которая имеется в здании. Однако это пра-

вентиляционную шахту или непосредствен-

вило не применяется при использовании

но через наружную стену за пределы поме-

оборудования для приготовления пищи,

щения.

например, варочных панелей и газовых

Отводимый воздух нельзя выводить через

плит.

дымоход, который используется для других

Если вытяжка используется в режиме цир-

целей, или через шахту, используемую для

куляции воздуха – с угольным фильтром –

вентиляции помещений, в которых также

эксплуатация возможна без каких-либо ог-

установлены печи или камины.

раничений.

При отводе воздуха следует соблюдать

Если отводимый воздух удаляется че-

предписания административных орга-

рез наружную стену, следует установить

нов власти (например, принятые в дан-

вентиляционный телескопический блок в

ной стране строительные нормы и пра-

наружной стене.

вила).

Следует получить разрешение соответству-

Оптимальная эффективность вытяжки

ющих административных органов при отво-

обеспечивается при выполнении следую-

де воздуха через дымоход, который не экс-

щих условий:

плуатируется.

Использование коротких и гладких вы-

Если вытяжка в режиме отвода воздуха

тяжных труб без изгибов.

работает одновременно с отопительным

Использования минимального количе-

оборудованием, которое пользуется вы-

ства колен.

тяжными трубами (например, отопитель-

Использование труб с насколько воз-

ные системы, проточные водонагреватели

можно большими внутренними диамет-

или котлы, которые работают на газе, жид-

рами, а также использование колен с

ком или твердом топливе), необходимо

большим радиусом.

обеспечить подачу воздуха в объеме,

Использование длинных, неровных

достаточном для сгорания топлива.

труб, большого количества колен или

По соображениям безопасности требуется,

труб с малым внутренним диаметром

чтобы в помещении, где установлено ото-

ведет к снижению эффективности

пительное или нагревательное оборудова-

работы вытяжки и одновременно к

ние с открытым огнем, давление воздуха по

повышению уровня шумов.

сравнению с атмосферным было понижено

Круглые трубы:

не более чем на 4 Па (0,04 мбар).

Мы рекомендуем внутренний диаметр

Это можно обеспечить, если воздух при сго-

150 мм (минимальный внутренний ди-

рании топлива будет выводиться из поме-

аметр 120 мм).

щения через незакрытые отверстия, напри-

Трубы прямоугольного сечения долж-

мер, через двери, окна, настенные венти-

ны иметь площадь внутреннего сече-

ляционные шкафы или с помощью техни-

ния, равную площади внутреннего сече-

ческих мер, обеспечивающих блокировку

ния соответствующих круглых труб. Они

других устройств при работе одного устрой-

не должны иметь резких изгибов.

ства и т.д.

В случае труб с внутренним диаметром

При подаче воздуха в недостаточном

120 мм площадь внутреннего сечения

объеме возникает опасность отравле-

2

составляет примерно 113 см

.

ния газообразными продуктами сгора-

В случае труб с внутренним диаметром

ния, которые всасываются обратно в

150 мм площадь внутреннего сечения

комнату.

2

составляет примерно 177 см

.

Применение только настенного вентиляци-

Если трубы имеют различные диа-

онного шкафа не гарантирует, что предель-

метры: используйте герметизирующую

ное значение пониженного давления возду-

ленту.

ха не будет превышено.

В случае эксплуатации вытяжки в режи-

ме отвода воздуха обеспечивайте до-

статочное поступление свежего воздуха.

10

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Перед монтажом

Электрическое подключение

Подсоединение к вытяжной трубе

Вытяжку следует подключать только к за-

диаметром 150 мм:

земленной розетке, установленной в соот-

ветствии с действующими правилами.

Установите вытяжную трубу непосред-

По возможности розетку с контактом за-

ственно в выходном отверстии вытяжки.

земления следует располагать непосред-

ственно за обшивкой вытяжной трубы.

Подсоединение к вытяжной трубе

Рис. 2 или 5.

диаметром 120 мм:

Вставьте переходник для сужения кана-

Электрические характеристики:

ла в выходное отверстие вытяжки и

Их можно найти на табличке с технически-

присоедините к нему вытяжную трубу.

ми характеристиками, которая располага-

Рис. 4

ется внутри вытяжки за решеткой фильтра.

Режим циркуляции воздуха, рис. 5

В случае ремонта всегда отсоединяй-

те вытяжку от электрической сети.

Применяется, если нет возможности ис-

пользовать режим отвода воздуха. При

Длина соединительного кабеля: 1,30 м.

этом используется угольный фильтр.

В случае необходимости фиксирован-

Полный комплект для монтажа можно

ного подключения вытяжки к сети:

приобрести в специализированном ма-

Вытяжка должна подключаться к сети элек-

газине. Соответствующие номера принад-

тропитания только квалифицированным

лежностей можно найти в инструкции по эк-

электриком.

сплуатации.

Со стороны сети электропитания должно

быть установлено размыкающее устрой-

Подготовка стены

ство. В качестве размыкающего устройства

Стена должна быть ровной и вертикаль-

следует использовать переключатель с ми-

ной.

нимальным расстоянием между контактами

Для прочной опоры используйте дюбели.

3 мм. К числу таких переключателей отно-

сятся автоматические выключатели или

Вес в кг:

контакторы.

Режим отвода воздуха 21,5

Данная вытяжка соответствует требовани-

Режим циркуляции воздуха 22,5

ям правил Европейского Сообщества по

подавлению радиопомех.

Мы сохраняем за собой право на изменение кон-

струкции в связи с техническими усовершенство-

ваниями.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

11

Монтаж

Данная вытяжка предназначена для мон-

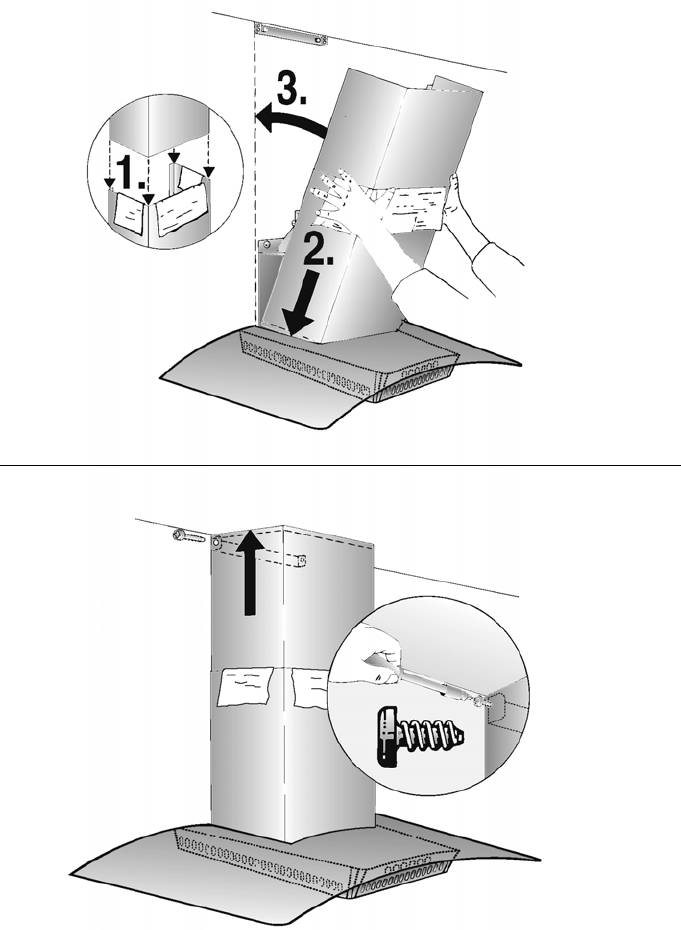

12.Задвиньте верхнюю секцию вытяжной

тажа на стене кухни.

трубы (пазы внизу) в нижнюю секцию

вытяжной трубы Рис. 10.

1. Снимите жиропоглощающий фильтр

(см. инструкцию по эксплуатации).

При вставлении секций одну в дру-

2. Начертите линию на стене от потолка до

гую старайтесь их не поцарапать, для

нижнего края вытяжки в центре того

чего, например, установите в качестве

места, в котором предполагается уста-

защиты монтажные шаблоны по краям

новить вытяжку. Рис. 6.

нижней секции вытяжной трубы. Рис. 10.

3. Используйте шаблон для маркировки

13.Вставьте полную вытяжную трубу под

на стене точек, в которых будут уста-

углом в стеклянный экран и поверните

новлены шурупы. Чтобы облегчить под-

ее назад. Рис. 10.

вешивание вытяжки, начертите контур

14.Осторожно выдвиньте верхнюю секцию

той зоны, где будет крепиться вытяж-

вытяжной трубы вверх и с боков привин-

ка. Рис. 6.

тите двумя винтами к уголку. Рис. 11.

Обеспечьте минимальное расстояние

15.Установите на место жиропоглощаю-

между варочной панелью и вытяжкой

щий фильтр (см. инструкцию по эксплу-

550 мм – для электрической варочной па-

атации).

нели и 650 мм – для газовой варочной па-

нели. Нижний край шаблона располагается

на уровне нижнего края вытяжки (стеклян-

Переход от режима

ный экран).

отвода воздуха к режиму

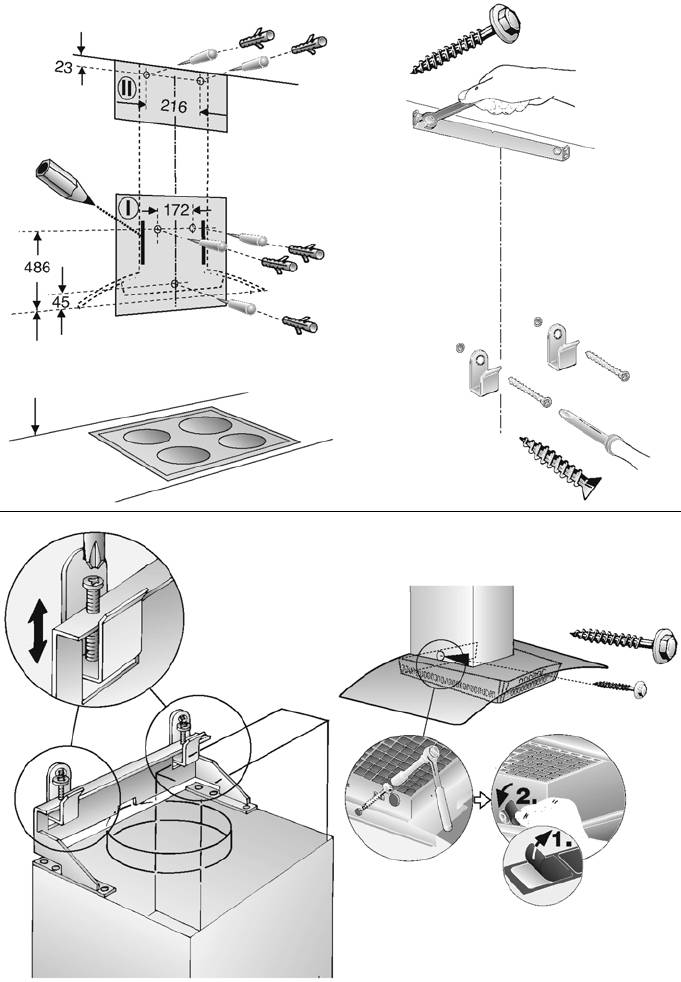

4. Просверлите 3 отверстия диаметром

циркуляции воздуха

8 мм для вытяжки и 2 отверстия диамет-

ром 8 мм для обшивки. Вставьте дюбе-

ли в отверстия таким образом, чтобы

Переключение системы

они были заподлицо со стеной. Рис. 6.

электронного управления

Примечание. Если предполагается уста-

на режим циркуляции воздуха:

навливать какие-либо специальные принад-

На заводе-изготовителе вытяжка на-

лежности, это следует учесть.

строена на режим отвода воздуха.

5. Привинтите один уголок вверху и два

Для изменения режима вытяжка должна

внизу. Рис. 7.

быть подключена к сети и выключена.

6. Подвесьте вытяжку. Выровняйте ее по

высоте и по горизонтали с помощью ре-

гулировочных винтов. Рис. 8.

Стеклянный экран не должен ка-

1. Нажмите и удерживайте нажатой клави-

саться стены.

шу 0.

7. Ввинтите нижний шуруп (с шестигран-

2. Пока на индикаторе мигает 0, дополни-

ной головкой). Рис. 9.

тельно нажмите клавишу

, пока на

индикаторе не появится

C. Когда эта ин-

CC

CC

Если при завинчивании шурупа

дикация появится, отпустите клавиши.

оказывать давление на стеклянный эк-

ран, стекло может разбиться.

Индикация

CC

CC

C исчезнет через короткое

8. Наклейте защитную пленку на отверстия

время. Теперь система электронного

для двух нижних крепежных шурупов в

управления настроена на режим цирку-

защитной решетке. Рис. 9.

ляции воздуха.

9. Подсоедините трубу для вывода воз-

Повторив шаги 1 и 2, Вы можете пере-

духа.

вести систему электронного управле-

10.Подключите вытяжку к электропитанию.

ния назад в режим отвода воздуха (на

индикаторе отображается

).

11.Снимите защитную пленку с обеих сек-

ций вытяжной трубы.

Старайтесь избежать повреждений

чувствительных поверхностей.

12

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 1

ЭЛЕКТРИЧЕСКАЯ

ГАЗОВАЯ

ПЛИТА

ПЛИТА

мин. 650 мм

мин. 550 мм

Рис. 2

мин. 95

Режим

отвода

воздуха

705-1100

мин.

500

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

13

Рис. 4

Рис. 5

мин. 130

Режим

циркуляции

воздуха

740-1170

мин.

500

14

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 6 Рис. 7

мин. 550 до электроплиты

мин. 650 до газовой плиты

Рис. 8

Рис. 9

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

15

Рис. 10

Рис. 11

16

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Аннотации для Вытяжки Siemens LC 86950 в формате PDF
