Siemens LC 95950: инструкция

Раздел: Климатическое Оборудование

Тип: Вытяжка 90 См

Характеристики, спецификации

Габаритные размеры (В*Ш*Г):
77-99*90*60 см
Режим "отвод воздуха":
Да
Режим "рециркуляция":
Да
Макс. производ. (отвод):
800 м куб./ч
Производ. (1 скорость, отвод):
310 м куб./ч
Производ. (2 скорость, отвод):
350 м куб./ч
Производ. (3 скорость, отвод):
500 м куб./ч
Производ. (интенсив., отвод):
800 м куб./ч
Макс. производ. (рециркул.):
360 м куб./ч
Производ. (1 скор. рециркул.):
190 м куб./ч
Производ. (2 скор. рециркул.):
220 м куб./ч
Производ. (3 скор. рециркул.):
290 м куб./ч
Производ. (интенсив. рецир.):
360 м куб./ч
Тип управления:
электронный
Управление:
3 скорости
Интенсивный режим:
Да
Освещение варочной поверх.:
4 х 20 Вт
Тип освещения:
галогеновое
Количество моторов:
1
Остаточный ход вентилятора:
10 минут
Цифровой дисплей:
1
Размер дисплея (В*Ш):
8*8 мм
Светящиеся символы дисплея:
Да
Цвет светящихся символов:
красный
Индикация включения:
Да
Инд. выбранной мощности:
Да
Инд. загрязнения фильтра:
Да
Диаметр штуцера:
120 мм/150 мм
Крепление на потолок:
Да
Жиропоглощающий фильтр:
металлический
Угольный фильтp:
доп. опция
Наим. угольного фильтра:
LZ 51250
Потребляемая мощность:
340 Вт
Длина сетевого шнура:
1.1 м
Цвет:
нерж. сталь
Гарантия:
1 год
Страна:
Германия
Высота:
99 см
Ширина:
90 см
Глубина:
60 см
Базовый цвет:
нерж. сталь

Инструкция к Вытяжке 90 См Siemens LC 95950

Инструкция по эксплуатации

Вытяжка

Напечатано в России / декабрь 2006 / 300 / GM2573

LC 672..

LC 959..

901773

Перед прочтением настоящей инструкции по эксплуатации

откройте стр. 68 с рисунками.

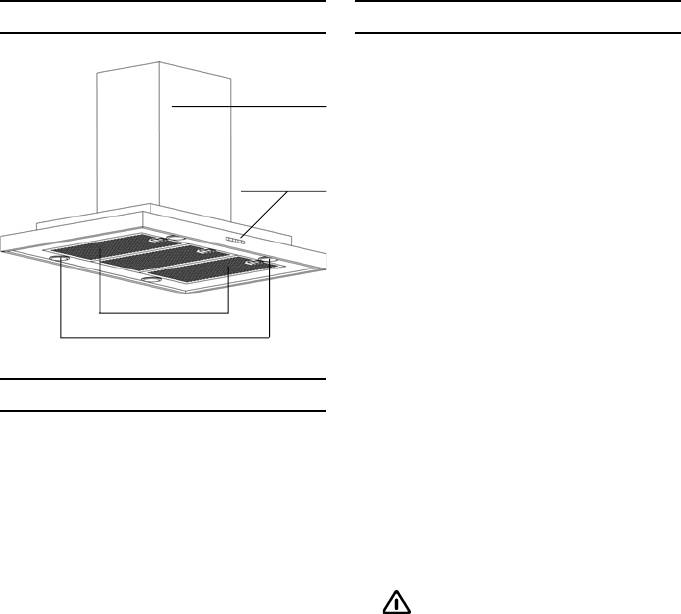

Описание вытяжки Режимы работы

Это можно обеспечить, если воздух при сго

Обшивка

рании топлива будет выводиться из поме

вытяжной

щения через незакрытые отверстия, напри

трубы

мер, через двери, окна, настенные венти

ляционные шкафы, или с помощью техни

Переклю

ческих мер, обеспечивающих блокировку

чатели

других устройств при работе одного устрой

освещения/

ства и т.д.

вентилятора

Применение только настенного вентиляци

онного шкафа не гарантирует, что предель

ное значение пониженного давления возду

ха не будет превышено.

Примечание. При оценке давления воздуха

следует учитывать всю систему вентиляции,

которая имеется в здании. Однако это пра

Решетка фильтра

вило не применяется при использовании

Освещение

оборудования для приготовления пищи, на

пример, варочных панелей и/или газовых

плит.

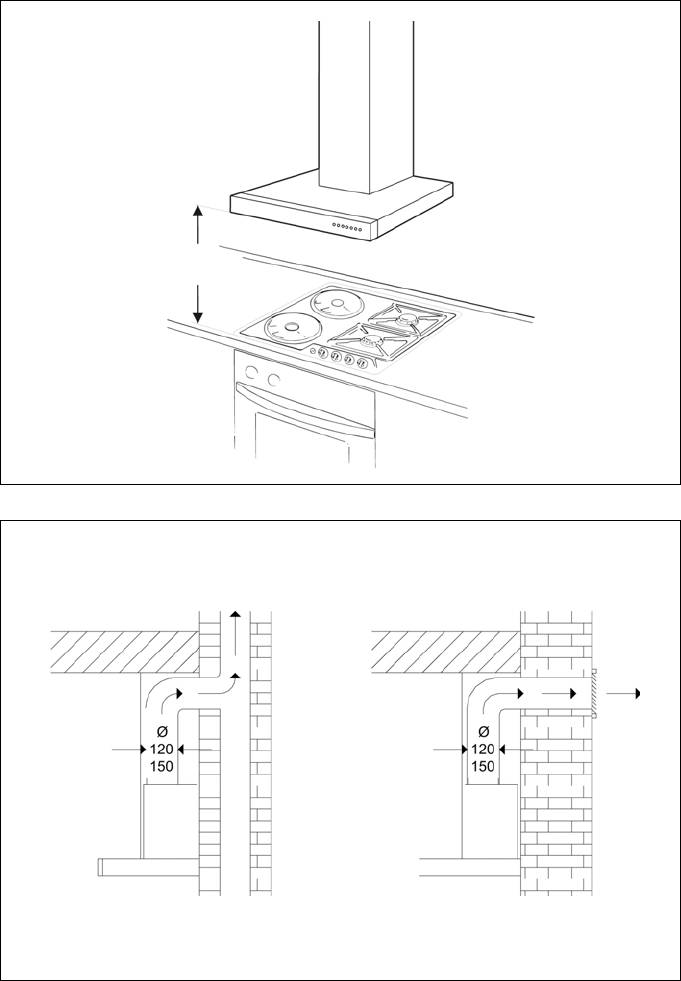

При обеспечении отвода воздуха необходи

Режимы работы

мо придерживаться правил, установленных

местными административными органами.

Режим отвода воздуха:

Если вытяжка используется в режиме цир

куляции воздуха – с угольным фильтром –

Вентилятор вытяжки всасывает кухон

эксплуатация возможна без какихлибо ог

ные испарения и удаляет их за пределы

раничений.

помещения через жиропоглощающий

фильтр.

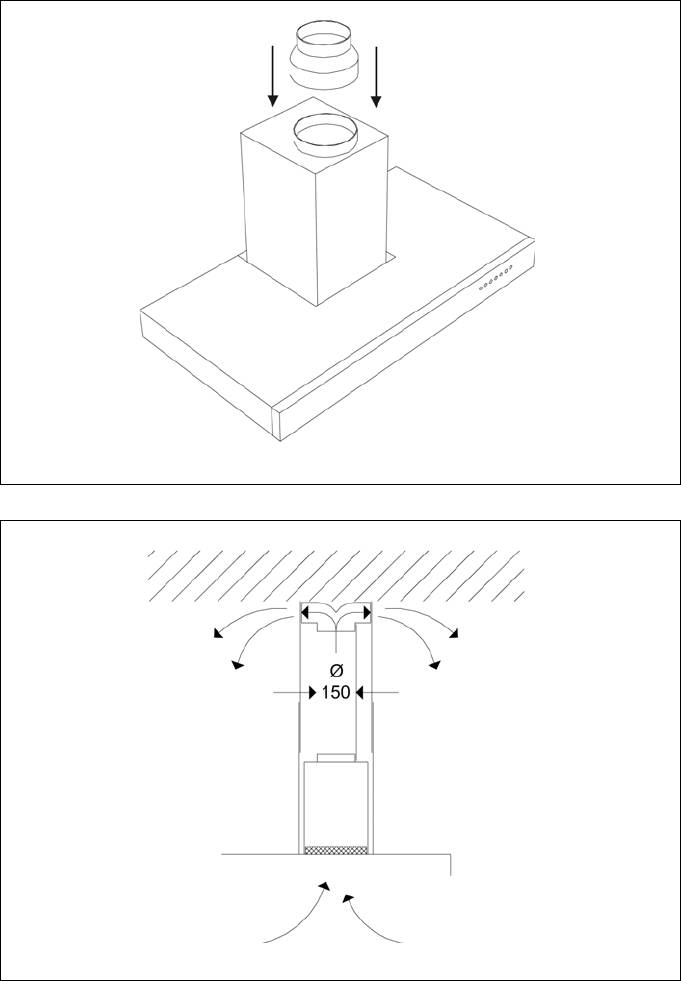

Режим циркуляции воздуха:

Жиропоглощающий фильтр поглощает

(только для LC 959..)

частицы жира, которые могут содер

Этот режим требует установки угольно

жаться в кухонных испарениях.

го фильтра (см. раздел «Фильтры и их

Кухня в значительной степени освобож

техническое обслуживание»).

дается от жиров и запахов.

Если вытяжка в режиме отвода воздуха

Полный комплект для установки и

работает одновременно с отопительным

фильтры для замены можно приобрес

оборудованием, которое пользуется вы#

ти в специализированных торговых

тяжными трубами (например, отопитель

точках.

ные системы, проточные водонагреватели

Вентилятор вытяжки всасывает кухон

или котлы, которые работают на газе, жид

ные испарения, которые очищаются в

ком или твердом топливе), необходимо

жиропоглощающем фильтре и угольном

обеспечить подачу воздуха в объеме, до#

фильтре. После этого очищенный воз

статочном для сгорания топлива.

дух возвращается на кухню.

По соображениям безопасности требуется,

Жиропоглощающий фильтр поглощает

чтобы в помещении, где установлено ото

частицы жира, которые могут содер

пительное или нагревательное оборудова

жаться в кухонных испарениях.

ние с открытым огнем, давление воздуха по

Угольный фильтр удаляет имеющиеся

сравнению с атмосферным было понижено

запахи.

не более чем на 4 Па (0,04 мбар).

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

1

Перед первым

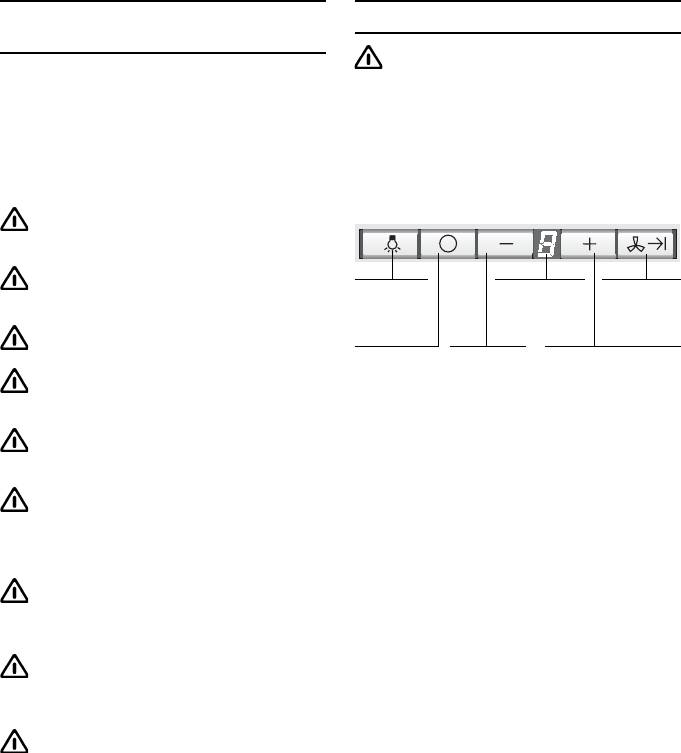

Управление вытяжкой

использованием вытяжки

Самым эффективным способом удале

Важные указания:

ния кухонных испарений, образующихся

Эта вытяжка соответствует применяемым

при приготовлении пищи, является следу

правилам техники безопасности.

ющий способ:

Ремонт вытяжки должен выполняться толь

Включите вентилятор сразу же, как

ко квалифицированным персоналом.

только Вы начинаете готовить.

Неправильно выполненный ремонт вы#

Выключите вентилятор через не

тяжки может привести к возникновению

сколько минут после того, как Вы закон

серьезной опасности для пользователя.

чите готовить.

Подключение и ввод в эксплуатацию

вытяжки должен выполнять только квалифи

цированный специалист.

Утилизацию упаковочного материала

Освещение Индикатор

Остаточный

следует проводить правильным образом

для настройки

ход венти

(см. инструкцию по монтажу).

вентилятора

лятора

Эксплуатируйте вытяжку только с уста

новленными лампами.

Выключение

Уменьшение

Включение

вентилятора

скорости

и увеличение

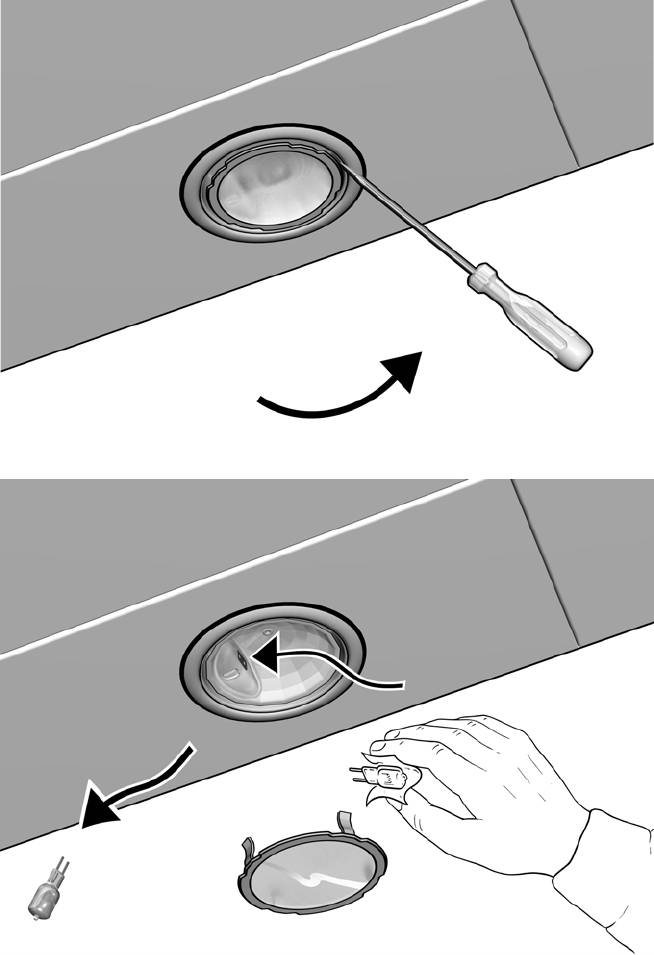

Неисправные лампы следует сразу же

вентилятора

скорости вентилятора

заменять, чтобы предотвратить перегрузку

оставшихся ламп.

Звуковой сигнал:

Никогда не эксплуатируйте вытяжку

Нажатие клавиши подтверждается зву

без установленного жиропоглощающего

ковым сигналом.

фильтра.

Включение вентилятора:

Перегретые жир и масло могут легко

Нажмите клавишу +.

воспламеняться. Поэтому всегда следите за

приготовлением пищи с жиром или маслом,

Установка требуемой скорости

например, в случае приготовления карто

вентилятора:

феля фри.

Нажмите клавишу +. Скорость венти

Не стерилизуйте продукты питания

лятора увеличивается на одну ступень.

пламенем непосредственно под вытяжкой.

Нажмите клавишу –. Скорость венти

Опасность воспламенения жиропогло

лятора уменьшается на одну ступень.

!

щающего фильтра.

Выключение вентилятора:

Эксплуатация вытяжки над очагом, в ко

Нажмите клавишу 0.

тором сгорает твердое топливо (уголь, де

Отображается 0 и через короткое вре

рево и т.д.) разрешается только в ограничен

мя перестает светиться.

ных случаях (см. инструкцию по монтажу).

или:

Всегда правильно эксплуатируйте га

Нажмите и удерживайте нажатой клави

зовые варочные панели.

шу , пока вентилятор не выключится.

Отображается 0 и через короткое вре

Важное замечание!

мя перестает светиться.

Пламя газовых варочных панелей должно

всегда быть закрыто посудой для приготов

ления пищи, которая устанавливается на

варочной панели.

Сильный нагрев пламенем газовых кон

!

форок может повредить вытяжку.

2

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Управление вытяжкой

Фильтры и их техническое

обслуживание

Интенсивная ступень:

Максимальная производительность обес

Жиропоглощающие фильтры:

печивается на интенсивной ступени. Такая

Для поглощения частиц жира в кухонных

производительность обычно требуется

испарениях, образующихся при приго#

только на короткое время.

товлении пищи, используются металли#

Удерживайте нажатой клавишу +, пока

ческие фильтры.

на индикаторе не появится индикация P.

Фильтрующие прокладки выполнены из не

Если интенсивная ступень не отменяется

воспламеняющегося металла.

вручную, вентилятор автоматически пе

реключится на уровень 2 через 10 минут.

Внимание!

По мере насыщения фильтра остатками жи

Остаточный ход вентилятора:

ров не только увеличивается риск воспламе

Нажмите клавишу .

нения, но это может также оказывать отри

цательное воздействие на работу вытяжки.

Вентилятор продолжает работать на

уровне 1 в течение 10 минут, и в это вре

Важное замечание.

мя на индикаторе мигает точка. После

Своевременная чистка металлических жи

истечения этого времени вентилятор

ропоглощающих фильтров снижает вероят

автоматически выключается.

ность воспламенения, которое возможно

изза нагрева при жарении в большом ко

Освещение:

личестве жира.

Нажмите клавишу для включения или

Индикатор насыщения:

выключения освещения.

При насыщении жиропоглощающих фильт

Освещение можно включить в любой мо

ров на индикаторе появляется и раздает

мент, даже когда вентилятор выключен.

ся звуковой сигнал. После выключения вен

тилятора звуковой сигнал тоже выключает

ся. Позднее следует произвести чистку жи

ропоглощающего фильтра.

Чистка металлических

жиропоглощающих фильтров:

Фильтры можно мыть в посудомоечной

машине. Однако это может приводить к

их незначительному обесцвечиванию.

Важное замечание:

Сильно загрязненные металлические

жиропоглощающие фильтры не следу

ет мыть в посудомоечной машине вме

сте с посудой.

При ручной мойке фильтров сначала за

мочите их в горячей мыльной воде. За

тем очистите фильтры щеткой, тщатель

но прополощите их и дайте воде стечь.

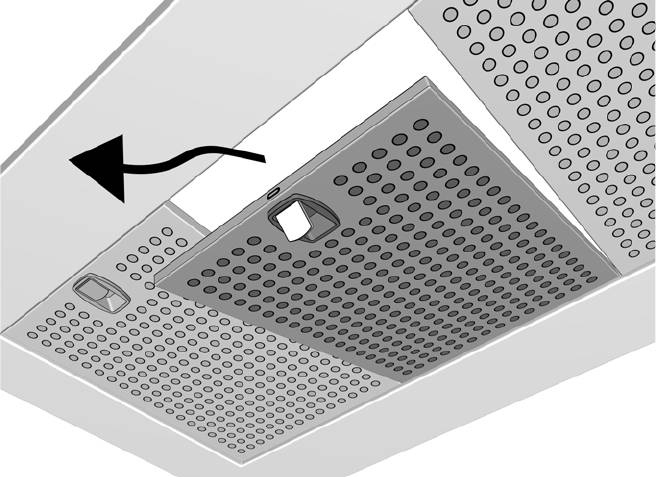

Снятие и установка металлических

жиропоглощающих фильтров:

Предупреждение. Галогенные лампы дол

жны быть выключены и должны остыть.

1. Нажмите на защелку на жиропоглоща

ющих фильтрах в направлении вниз и

опустите фильтры. Рис. 1.

2. Проведите чистку фильтров.

3. Установите очищенные фильтры на ме

сто в вытяжку.

4. Удалите с индикатора.

Два раза нажмите клавишу 0. Про

звучит звуковой сигнал и индикация

погаснет.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

3

Фильтры и их техническое

Чистка и уход

обслуживание

Выключите электропитание вытяжки,

Угольный фильтр:

для чего отсоедините вилку от сетевой

розетки или выключите предохранитель.

Предназначен для устранения запахов в

режиме циркуляции воздуха (только для

Одновременно с чисткой жиропоглоща

LC 959..).

ющих фильтров проводите чистку всех

доступных деталей корпуса от имею

Индикатор насыщения:

щихся отложений жира. Это значитель

При насыщении угольного фильтра на ин

но снижает опасность воспламенения и

дикаторе появляется и раздается звуко

гарантирует наиболее эффективное

вой сигнал. После выключения вентилято

функционирование вытяжки.

ра звуковой сигнал тоже выключается. По

Для чистки обшивки вытяжки пользуй

зднее следует произвести замену угольно

тесь горячей мыльной водой или мягким

го фильтра.

средством для чистки оконных стекол.

Установка фильтра:

Не соскребайте присохшую грязь, а раз

мягчайте ее влажной тканью.

Предупреждение. Галогенные лампы дол

жны быть выключены и должны остыть.

Никогда не пользуйтесь абразивными

1. Снимите металлические жиропоглоща

чистящими средствами или губками,

ющие фильтры (см. раздел «Снятие и ус

которые могут поцарапать поверхность.

тановка металлических жиропоглощаю

Примечание. Никогда не чистите спир

щих фильтров»).

том пластмассовые поверхности, так

2. Вставьте угольный фильтр. Рис. 2.

как поверхность может стать матовой.

3. Приподнимите угольный фильтр спере

Предостережение. Достаточно часто

ди и поверните запоры на 90°. Рис. 3.

проветривайте кухню. Никогда не остав

4. Установите металлические жиропогло

ляйте открытое пламя!

щающие фильтры (см. раздел «Снятие

и установка металлических жиропогло

Чистите клавиши управления только

щающих фильтров»).

слабым мыльным раствором и мягкой влаж

ной тканью. Не используйте для чистки кла

5. Удалите с индикатора.

виш управления средство для чистки нержа

Два раза нажмите клавишу 0. Про

веющей стали.

звучит звуковой сигнал и индикация

погаснет.

Поверхности из нержавеющей стали:

Используйте мягкое, не агрессивное

Снятие фильтра:

средство для чистки нержавеющей

Предупреждение. Галогенные лампы дол

стали.

жны быть выключены и должны остыть.

Чистите только в направлении шли

1. Снимите жиропоглощающие металли

фовки.

ческие фильтры.

2. Поверните запоры на 90° и снимите

Не используйте для чистки поверхнос

угольный фильтр, сдвинув его вниз.

тей из нержавеющей стали средства, со

Рис. 3.

держащие песок, соду, кислоты, хлориды,

3. Установите металлические жиропогло

и губки, которые могут поцарапать эти по

щающие фильтры.

верхности.

Замена угольного фильтра:

Угольный фильтр можно приобрести в

специализированном магазине.

Используйте только фильтры нашей

фирмы. В этом случае Вы сможете

обеспечить наилучшие характеристики

вытяжки.

Утилизация старого угольного фильтра

В угольных фильтрах нет материалов,

которые загрязняют окружающую сре

ду. Выбрасывайте их вместе с обычным

домашним мусором.

4

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Замена ламп

Настройка индикатора

насыщения

1. Выключите вытяжку и отключите ее от

сети путем отсоединения вилки от сете

Если необходимо изменить режим работы

вой розетки или выключения предохра

(режим отвода воздуха/режим циркуляции

нителя.

воздуха), следует также соответствующим

образом перенастроить индикатор насыще

Включенные галогенные лампочки

ния фильтра (см. инструкцию по монтажу).

очень горячие. Даже через некоторое вре

мя после выключения еще имеется риск

ожога.

2. Снимите ламповое кольцо с помощью

Неисправности

отвертки или подобного инструмента.

Рис. 4.

Если на индикаторе появилось или :

3. Замените галогенную лампу (обычная

См. раздел «Фильтры и их техническое

галогенная лампа, 12 В, максимум 20 Вт,

обслуживание».

цоколь G4).

Внимание! См. рис. 5, на котором по

Если невозможно эксплуатировать

казан патрон лампы.

вытяжку:

Берите лампы только чистой тканью.

Отсоедините вытяжку от сети, отсоеди

4. Вставьте на место ламповое кольцо.

нив вилку от розетки или выключив пре

5. Подключите опять вилку к сетевой ро

дохранитель. Подождите примерно

зетке или включите предохранитель.

1 минуту и затем опять включите вытяж

ку в сеть.

Примечание. Если освещение не работа

ет, проверьте правильность установки ламп.

Если у Вас имеются какиелибо вопросы,

или если появилась неисправность, обра

щайтесь в Сервисную службу (cм. перечень

мастерских Сервисной службы).

При телефонном звонке, пожалуйста, сооб

щите следующие сведения:

ENr. FD

Впишите эти номера в вышеуказанных ме

стах. Номера ENr. (номер изделия) и FD (за

водской номер) Вы найдете на табличке с

техническими характеристиками внутри

Вашей вытяжки после того, как снимете

жиропоглощающий фильтр.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

5

Рис. 1

6

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 2

Рис. 3

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

7

Рис. 4

Рис. 5

8

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Перед прочтением настоящей инструкции по монтажу

откройте стр. 1417 с рисунками.

Инструкция по монтажу/Важная информация

Старая вытяжка не является совершен

Установка вытяжки над газовой ва#

но ненужным мусором. Она содержит цен

рочной панелью или плитой на минималь

ные материалы, которые могут быть вторич

ном расстоянии 650 мм – рис. 6 – разре

но использованы при утилизации с учетом

шается только в случае, когда не превыша

требований охраны окружающей среды.

ются следующие значения номинальной

Перед тем, как отправлять на утилизацию

тепловой нагрузки (Hs):

старую вытяжку, убедитесь, что она приве

Газовые плиты

дена в неработоспособное состояние.

Тепловая нагрузка:

одной конфорки макс. 3 кВт

Ваша новая вытяжка защищена соот

всех конфорок макс. 8,3 кВт

ветствующей упаковкой на время транспор

духовки макс. 3,9 кВт

тировки. Все материалы, которые исполь

зованы для этой цели, не наносят вреда ок

Газовые варочные панели

ружающей среде и могут быть переработа

Тепловая нагрузка:

ны для вторичного использования. Пожа

одной конфорки макс. 3,9 кВт

луйста, сделайте свой вклад в охрану окру

всех конфорок макс. 11,3 кВт

жающей среды, отправив этот материал для

Стеклокерамические панели

упаковки на переработку с учетом требова

газовых конфорок

ний охраны окружающей среды.

Информация по номинальной тепловой

Самые последние сведения относительно

нагрузке не относится к закрытым стек

возможностей по утилизации Вашей старой

локерамическим панелям газовых кон

вытяжки и упаковки новой вытяжки Вы мо

форок. Соблюдайте указания, которые

жете получить в той организации, где Вы

дает изготовитель варочной панели.

приобрели вытяжку, или в местных админи

Плиты на твердом топливе

стративных органах.

Максимальная номинальная тепловая

нагрузка и максимальное расстояние до

Вытяжка предназначена для использо

плиты имеют такое же значение, как и в

вания в режиме отвода воздуха (LC 672../

случае газовых плит.

LC 959..) или в режиме циркуляции воздуха

(LC 959..).

Над очагом, в котором сгорает твердое

Всегда устанавливайте вытяжку над

топливо, вследствие потенциальной пожар

центральной частью варочной панели.

ной опасности (например, изза разлетаю

щихся искр) устанавливать вытяжку разре

Минимальное расстояние между элек

шается только в том случае, если очаг име

трической варочной панелью и нижним кра

ет закрытое несъемное покрытие и со

ем вытяжки: 550 мм, рис. 6.

блюдаются все правила, которые действу

ют в каждой конкретной стране. Это огра

Дополнительные инструкции в случае

ничение не относится к газовым плитам и

использования газовых плит:

газовым варочным панелям.

Во всех случаях следует соблюдать со

ответствующие правила и указания по ус

Чем меньше расстояние между вытяж

тановке, которые даются изготовителем

кой и варочной панелью, тем выше вероят

газовой плиты.

ность конденсации поднимающихся паров

на вытяжке.

Вытяжку разрешается устанавливать

таким образом, чтобы только с одной ее

стороны располагались высокий шкаф или

высокая стена. При этом расстояние до это

го шкафа или до этой стены должно быть не

менее 50 мм.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

9

Инструкция по монтажу/Перед установкой

Режим отвода воздуха

Если вытяжка используется в режиме цир

Рис. 7

куляции воздуха – с угольным фильтром –

эксплуатация возможна без какихлибо ог

Отводимый воздух подается вверх через

раничений.

вентиляционный ствол или непосредствен

но через наружную стену за пределы поме

Если отводимый воздух удаляется через

щения.

наружную стену, следует установить теле

Отводимый воздух нельзя выводить через

скопический воздуховод в наружной стене.

дымоход, который используется для других

Соединение между вытяжкой

целей, или в ствол, используемый для вен

и телескопическим воздуховодом:

тиляции помещений, в которых также уста

Подсоединяйте вытяжку к телескопи

новлены печи или камины.

ческому воздуховоду с помощью гибко

Следует получить разрешение соответству

го шланга или вытяжной трубы.

ющих административных органов при отво

де воздуха через дымоход, который не экс

Оптимальная эффективность вытяжки

плуатируется.

обеспечивается при выполнении

следующих условий:

Если вытяжка в режиме отвода воздуха

работает одновременно с отопительным

Использование коротких вытяжных труб

оборудованием, которое пользуется той

без резких изгибов.

же вытяжной трубой (например, отопи

Использование минимального количе

тельные системы, проточные водонагрева

ства колен труб.

тели или котлы, которые работают на газе,

Использование труб с насколько воз

жидком или твердом топливе), необходимо

можно большими внутренними диамет

обеспечить подачу воздуха в объеме,

рами, а также использование колен труб

достаточном для сгорания топлива.

с большим радиусом.

Безопасная эксплуатация такого оборудо

Круглые трубы:

вания возможна в том случае, если в поме

Мы рекомендуем внутренний диаметр

щении с отопительным и нагревательным

150 мм (минимальный внутренний ди

оборудованием давление воздуха по срав

аметр 120 мм).

нению с атмосферным понижено не более

Трубы прямоугольного сечения дол

чем на 4 Па (0,04 мбар).

жны иметь площадь внутреннего сече

Это можно обеспечить, если воздух для го

ния, равную площади внутреннего сече

рения топлива будет поступать через незак

ния соответствующих круглых труб.

рытые отверстия, например, через двери,

В случае труб с внутренним диаметром

окна, настенные вентиляционные шкафы,

120 мм площадь внутреннего сечения

или с помощью технических мер, обеспе

составляет примерно 113 см

2

.

чивающих блокировку других устройств при

В случае труб с внутренним диаметром

работе одного устройства и т.д.

150 мм площадь внутреннего сечения

составляет примерно 177 см

2

Применение только настенного вентиляци

.

онного шкафа не гарантирует, что предель

Если трубы имеют различные диа#

ное значение пониженного давления возду

метры: используйте герметизирующую

ха не будет превышено.

ленту.

Примечание: при оценке общих требований

В случае эксплуатации вытяжки в ре#

следует учитывать всю комбинированную

жиме отвода воздуха обеспечивайте

систему вентиляции, которая имеется в зда

достаточное поступление свежего воз

нии. Однако это не относится к эксплуата

духа.

ции оборудования для приготовления

пищи, например, варочных панелей или га

зовых плит.

При обеспечении отвода воздуха необходи

мо придерживаться правил, установленных

местными административными органами.

10

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Инструкция по монтажу/

Инструкция по монтажу/

Перед установкой

Электрическое подключение

Подсоединение к вытяжной трубе

Вытяжку следует подключать только к

диаметром 150 мм:

розетке с контактом заземления, уста#

новленной согласно действующим пра#

Установите вытяжную трубу непосред

вилам.

ственно в выходном отверстии вытяжки.

По возможности, розетку с контактом за

Подсоединение к вытяжной трубе

земления следует располагать непосред

ственно за обшивкой вытяжной трубы на

диаметром 120 мм:

потолке.

Вставьте переходник для сужения кана

ла в выходное отверстие вытяжки и

В случае ремонта всегда отсоединяй

присоедините к нему вытяжную трубу

те вытяжку от электрической сети.

(рис. 8).

Длина соединительного кабеля: 1,30 м.

Режим циркуляции воздуха, рис. 9

В случае необходимости фиксирован#

(для мод. LC 959..)

ного подключения вытяжки к сети:

Применяется, если нет возможности ис

Вытяжка должна подключаться к сети элек

пользовать режим отвода воздуха. При

тропитания только квалифицированным

этом используется угольный фильтр.

электриком.

Со стороны сети электропитания должно

Полный набор для монтажа вытяжки Вы

быть установлено размыкающее устрой

можете приобрести в специализирован#

ство. В качестве размыкающих устройств

ном магазине.

следует использовать переключатели с рас

стоянием между контактами не менее 3 мм.

В качестве таких размыкающих устройств

Подготовка потолка

могут использоваться автоматические вык

Потолок должен быть ровным и горизон

лючатели или контакторы.

тальным.

Данное оборудование соответствует требо

Для прочного крепления вытяжки следу

ваниям правил Европейского Сообщества

ет использовать дюбели. Прилагаемые

по подавлению радиопомех.

дюбели пригодны для бетонного потол

ка и потолка из природного камня.

Для потолков из другого материала сле

дует использовать пригодные для это

го крепежные средства.

Вес в кг:

Режим Режим

отвода циркуляции

воздуха воздуха

LC 672.. 28

LC 959.. 32 34

Мы сохраняем за собой право на изменение конструкции

в связи с техническими усовершенствованиями.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

11

Инструкция по монтажу/Монтаж вытяжки

Обеспечьте минимальное расстояние

7. С помощью отвертки медленно затяги

между варочной панелью и вытяжкой

вайте 2 соответствующих винта – до тех

550 мм – для электрической варочной па

пор, пока колпак вытяжки не займет го

нели и 650 мм – для газовой варочной па

ризонтальное положение над варочной

нели.

панелью (рис. 10 или 11).

8. Вставьте и завинтите предохранитель

1. С помощью шаблона отметьте на стене

ные винты.

отверстия для крепления вытяжки.

9. Вставьте винты в отверстия крепежной

2. Найдите центр вытяжки и обозначьте

скобы верхней части вытяжной трубы и

отверстия для крепежной скобы верхней

завинтите их.

части вытяжной трубы.

10.Подключите вытяжку к электросети.

3. Просверлите отверстия 8 мм.

11.Подсоедините вытяжку к трубам.

4. Приставьте снабженные дюбелями и

винтами крепежные крючки к отверсти

12. Смонтируйте две части вытяжной трубы,

ям изогнутой частью наружу; в отвер

прикрепив верхнюю часть 2 винтами к

стия вставьте только пластмассовые

крепежной скобе, а нижнюю 2 винтами

дюбели.

к корпусу колпака вытяжки.

5. Завинтите крепежные винты.

6. Приставьте заднюю часть колпака вы

тяжки к стене и навесьте ее на соответ

ствующие крючки.

12

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Инструкция по монтажу/Переключение с режима

отвода воздуха на режим циркуляции воздуха

Режим работы Вашей вытяжки был ус

Переключение на другой режим

тановлен на заводеизготовителе.

работы (для LC 959..):

Для перехода на другой режим работы

Вытяжка должна быть подсоединена, но

следует изменить электронную систему

выключена.

управления.

Для панели управления

с круглыми клавишами …

1. В течение нескольких секунд одновре

менно нажимайте клавиши «Освеще

ние» и «Таймер», пока сбоку на дисплее

не появится индикация , которая сме

нится на «0».

2. Нажатием клавиши «Освещение» мож

но изменить «0» (режим отвода возду

ха) на «1» (режим циркуляции воздуха)

и наоборот.

3. Нажмите клавишу 0 для подтверждения

выбора.

Для панели управления

с прямоугольными клавишами …

1. Нажмите и удерживайте нажатой клави

шу 0.

2. Пока на индикаторе мигает 0, нажимай

те также дополнительно клавишу ,

пока на индикаторе не появится

или . Когда эта индикация появится,

отпустите клавиши.

Переключение с режима отвода

воздуха на режим циркуляции

воздуха

Индикация вскоре исчезает. Теперь

система электронного управления на

строена на режим циркуляции воздуха.

Переключение с режима

циркуляции воздуха на режим

отвода воздуха

Индикация вскоре исчезает. Теперь

система электронного управления на

строена на режим отвода воздуха.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

13

мин. 550 мм до электроплит

мин. 650 мм до газовых плит

Рис. 6

Рис. 7

14

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 8

Рис. 9

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

15

a

b

c

d

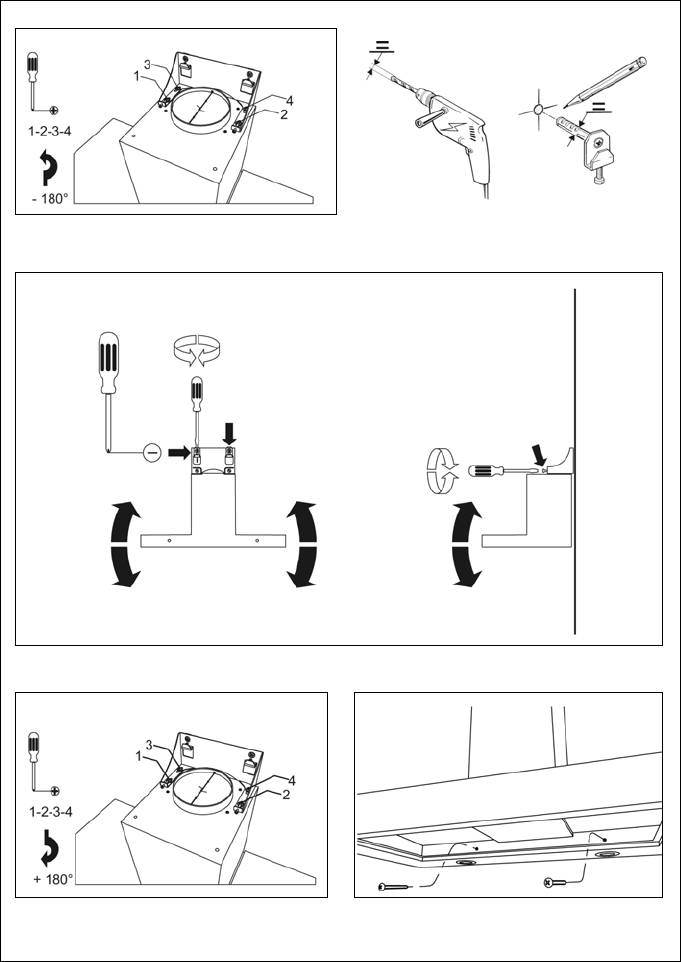

Рис. 10

16

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

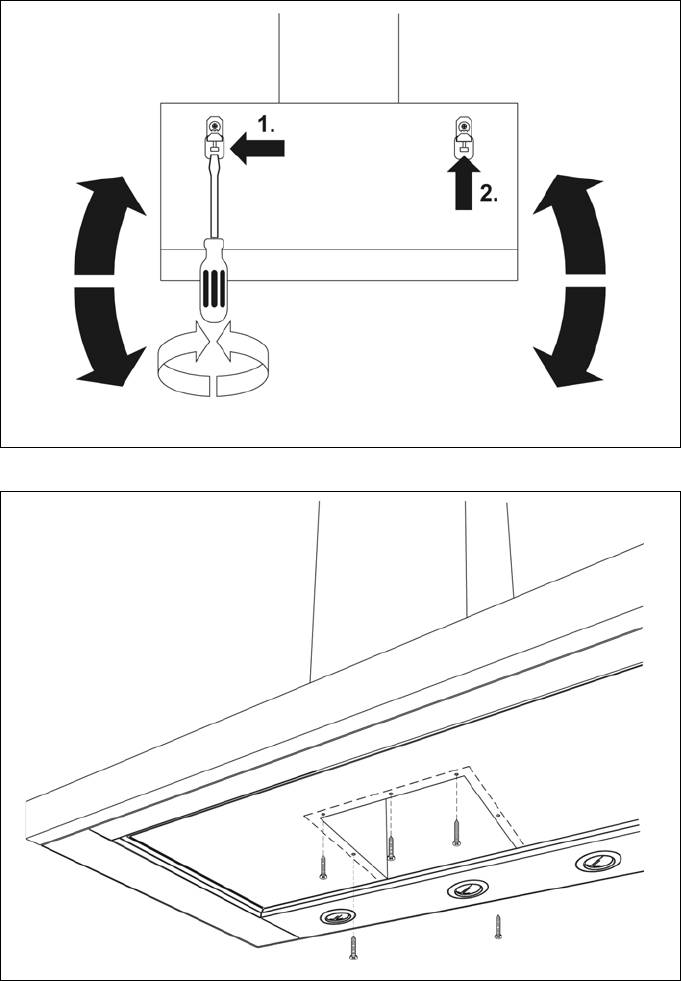

Рис. 11

Рис. 12

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

17

Аннотации для Вытяжки 90 См Siemens LC 95950 в формате PDF
