Siemens LC 75955: инструкция

Раздел: Бытовая, кухонная техника, электроника и оборудование

Тип: Вытяжка

Характеристики, спецификации

Габаритные размеры (В*Ш*Г):
67-122*90*52 см
Режим "отвод воздуха":
Да
Режим "рециркуляция":
Да
Макс. производ. (отвод):
650 м куб./ч
Производ. (1 скорость, отвод):
240 м куб./ч
Производ. (2 скорость, отвод):
320 м куб./ч
Производ. (3 скорость, отвод):
400 м куб./ч
Производ. (интенсив., отвод):
650 м куб./ч
Макс. производ. (рециркул.):
350 м куб./ч
Производ. (1 скор. рециркул.):
150 м куб./ч
Производ. (2 скор. рециркул.):
210 м куб./ч
Производ. (3 скор. рециркул.):
280 м куб./ч
Производ. (интенсив. рецир.):
350 м куб./ч
Макс. уровень шума:
54 дБ
Тип управления:
электронный
Управление:
3 скорости
Интенсивный режим:
Да
Освещение варочной поверх.:
3 х 20 Вт
Тип освещения:
галогеновое
Количество моторов:
1
Остаточный ход вентилятора:
10 минут
Интервальное включение:
Да
Сенсор плотности воздуха:
Да
Авт. включение вытяжки:
Да
Инд. загрязнения фильтра:
Да
Диаметр штуцера:
120 мм/150 мм
Крепление на потолок:
Да
Жиропоглощающий фильтр:
металлический
Угольный фильтp:
доп. опция
Наим. угольного фильтра:
LZ 51605
Потребляемая мощность:
220 Вт
Длина сетевого шнура:
1.3 м
Цвет:
нерж. сталь
Гарантия:
1 год
Страна:
Германия
Высота:
122 см
Ширина:
90 см
Глубина:
52 см
Базовый цвет:
нерж. сталь

Инструкция к Вытяжке Siemens LC 75955

Инструкция по эксплуатации

Вытяжка

Напечатано в России / август 2006 / 200 / GM2383

LC 75955

901761

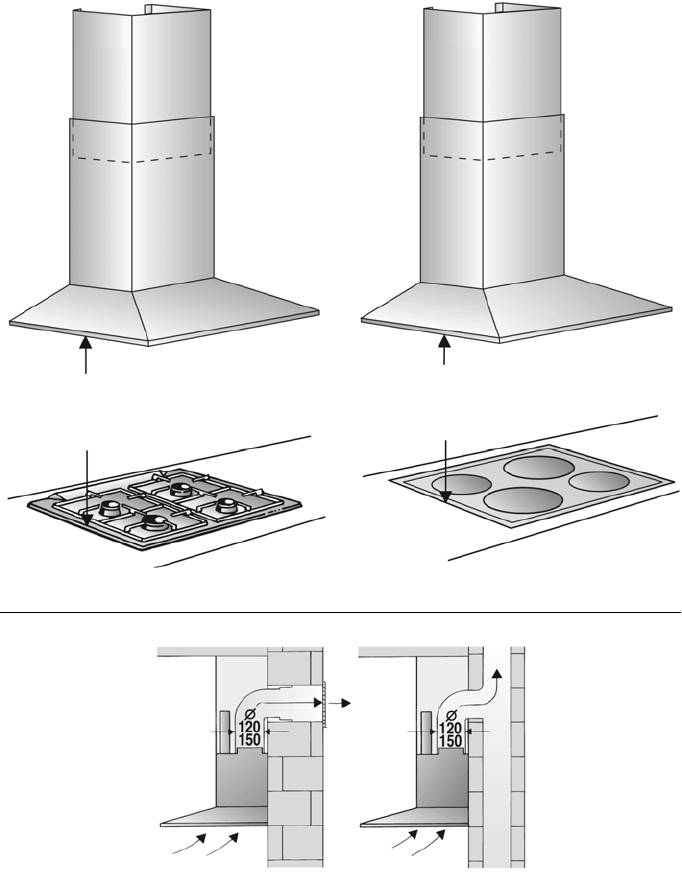

Перед чтением настоящей инструкции по эксплуатации

откройте страницы 1112 с рисунками.

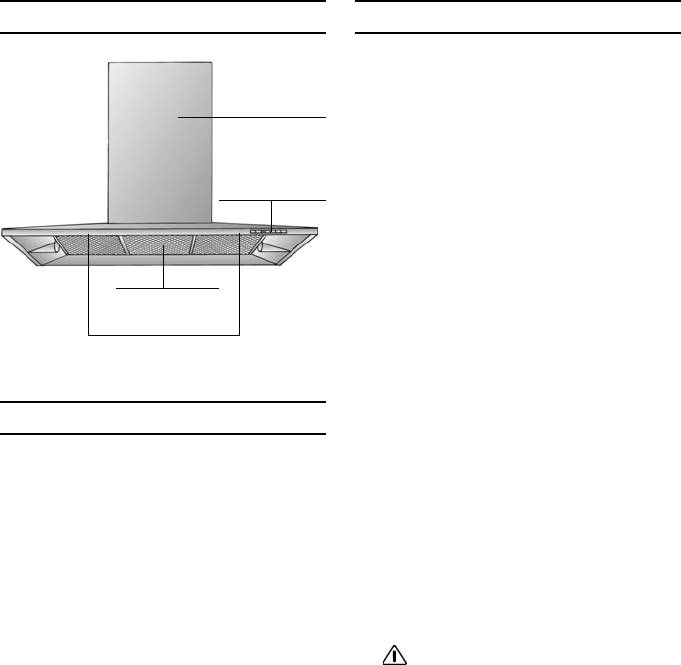

Описание вытяжки

Режимы работы

Безопасная эксплуатация такого оборудо

вания возможна в том случае, если в поме

Обшивка

щении с отопительным и нагревательным

вытяжной трубы

оборудованием давление воздуха по срав

нению с атмосферным будет понижено не

более чем на 4 Па (0,04 мбар).

Переключатели

Такое пониженное давление воздуха мож

освещения/

но обеспечить, если воздух при сгорании

вентилятора

топлива может выводиться из помещения

через незакрытые отверстия, например,

через двери, окна, настенные вентиляцион

ные шкафы или с использованием других

технических методов, например, взаимной

блокировки и т.д.

Решетка фильтра

Примечание. При оценке давления воздуха

следует учитывать всю систему вентиляции,

Освещение

которая имеется в здании. Однако это пра

вило не применяется при использовании

оборудования для приготовления пищи, на

пример, варочных панелей и/или газовых

плит.

Режимы работы

При обеспечении отвода воздуха необходи

мо придерживаться правил, установленных

Режим отвода воздуха

местными административными органами.

Вентилятор вытяжки всасывает кухон

Если вытяжка используется в режиме цир

ные испарения и удаляет их за пределы

куляции воздуха (с угольным фильтром),

помещения через жиропоглощающий

эксплуатация возможна без какихлибо ог

фильтр.

раничений.

Жиропоглощающий фильтр поглощает

частицы жира, которые могут содер

Режим циркуляции воздуха

жаться в кухонных испарениях.

Этот режим требует установки угольного

Кухня в значительной степени освобож

фильтра (см. раздел «Фильтры и их тех

дается от жиров и запахов.

ническое обслуживание»).

Если вытяжка в режиме отвода воздуха

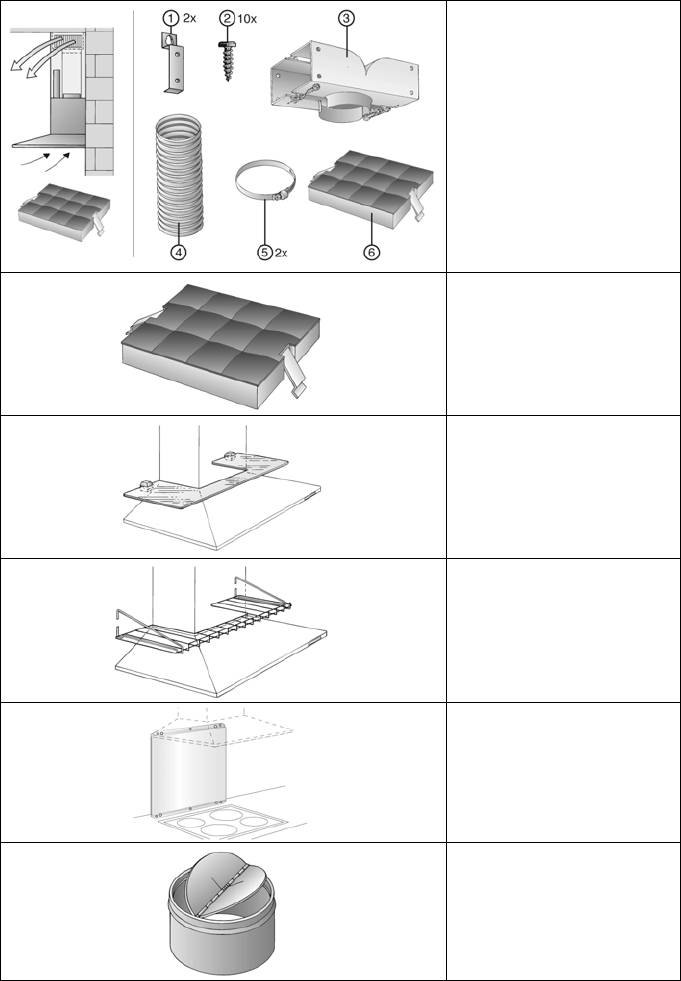

Полный комплект для установки и

работает одновременно с отопитель

фильтры для замены можно приобрес

ным оборудованием, которое пользует

ти в специализированном магазине.

ся вытяжными трубами (например, ото

Соответствующие номера принадлеж

пительные системы, проточные водонагре

ностей можно найти на стр. 10.

ватели или котлы, которые работают на

Вентилятор вытяжки всасывает кухон

газе, жидком или твердом топливе), необ

ные испарения, которые проходят через

ходимо обеспечить подачу воздуха в

жиропоглощающий фильтр и угольный

достаточном объеме для сгорания топ

фильтр. После этого очищенный воздух

лива.

возвращается на кухню.

Жиропоглощающий фильтр поглощает

частицы жира, которые могут содер

жаться в кухонных испарениях.

Угольный фильтр удаляет имеющиеся

запахи.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

1

Перед первым использованием вытяжки

Важные указания:

Важное замечание:

Эта вытяжка соответствует применяемым

Пламя газовых варочных панелей должно

правилам техники безопасности.

всегда быть закрыто посудой для приготов

ления пищи, которая устанавливается на

Ремонт вытяжки должен выполняться толь

варочной панели.

ко квалифицированным персоналом.

Сильный нагрев пламенем газовых кон

Неправильный ремонт вытяжки может

!

форок может повредить вытяжку.

привести к возникновению серьезной

опасности для пользователя.

Данная вытяжка не предназначена для

эксплуатации детьми или инвалидами без

присмотра.

Необходимо следить, чтобы дети не играли

с вытяжкой.

Подключение и ввод в эксплуатацию вы

тяжки должен выполнять только квалифици

рованный специалист.

Утилизацию упаковочного материала

следует проводить должным образом (см.

инструкцию по монтажу).

Эксплуатируйте вытяжку только с уста

новленными лампами.

Неисправные лампы следует сразу же

заменять, чтобы предотвратить перегрузку

оставшихся ламп.

Никогда не эксплуатируйте вытяжку без

установленного жиропоглощающего филь

тра.

Перегретые жир и масло легко воспла

меняются. Поэтому всегда следите за при

готовлением пищи с жиром или маслом,

например, картофеляфри.

Не стерилизуйте продукты питания пла

менем непосредственно под вытяжкой.

Опасность воспламенения жиропогло

!

щающего фильтра изза пламени.

Эксплуатация вытяжки над очагом, в ко

тором сгорает твердое топливо (уголь, де

рево и т.д.), разрешается только в ограничен

ных случаях (см. инструкцию по монтажу).

Всегда правильно эксплуатируйте газо

вые варочные панели.

2

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Управление вытяжкой

Самым эффективным способом удаления кухонных испарений, образующихся при при

готовлении пищи, является следующий способ:

Включите вытяжку сразу же, как только Вы начинаете готовить.

Выключите вытяжку через несколько минут после того, как Вы закончите готовить.

Управление вентиляторами в данной вытяжке может осуществляться путем включения

на требуемую ступень мощности вручную (ручной режим) или полностью автоматичес

ки с помощью функции автоматического управления в соответствии с необходимос

тью (автоматический режим).

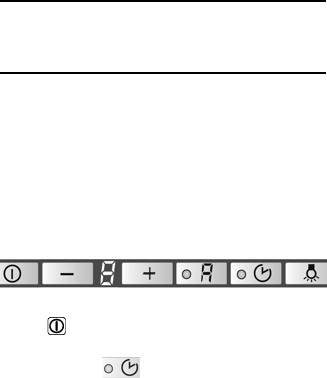

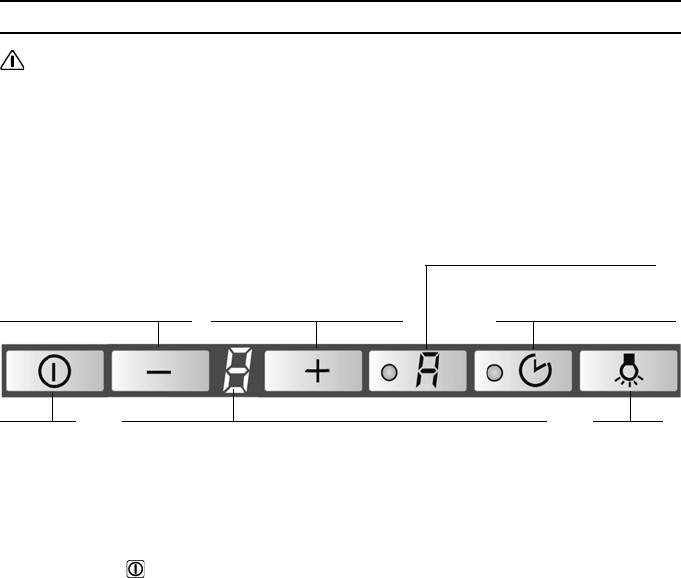

Автоматический режим/Ручной режим

Выкл. вентилятора, понижение

Вкл. вентилятора, повышение

Остаточный ход вентилятора/

ступени мощности вентилятора

ступени мощности вентилятора

включение с интервалами

Вкл./выкл.

Индикатор:

Вкл./выкл.

вентилятора

освещения

ступень мощности вентилятора/ступень интенсивной вентиляции

насыщение жиропоглощающего фильтра (5)

насыщение угольного фильтра (C)

Включение ручного режима:

Переключение

Нажмите кнопку или «+».

на автоматический режим:

Вентилятор начинает работать на ступе

Чтобы в любой момент переключиться

ни мощности 2.

из ручного режима в автоматический

режим, нажмите кнопку A.

Включение ступеней мощности

вентилятора/ступени интенсивной

вентиляции:

1. Чтобы повысить ступень мощность вен

тилятора или включить ступень интенсив

ной вентиляции P, нажмите кнопку «+».

Ступень интенсивной вентиляции

соответствует максимальной мощ

ности, которая может использовать

ся только в течение короткого вре

мени. Если ступень интенсивной

вентиляции не отменяется вручную,

она автоматически переключится на

ступень мощности 2 через 10 минут.

2. Чтобы выключить ступень интенсивной

вентиляции P или вернуться на ступень

мощности вентилятора 321 и вык

лючить вытяжку совсем, нажмите кноп

ку «».

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

3

Управление вытяжкой

Включение

Переключение на ручной режим:

автоматического режима:

Чтобы в любой момент переключиться

Нажмите кнопку A.

из автоматического режима на ручной

режим, нажмите кнопку A.

Вентилятор работает, по меньшей

мере, на ступени мощности 1.

Ступени мощности вентилятора:

Если потребуется, оптимальная ступень

мощности вентилятора установится ав

томатически с помощью датчика.

Автоматический режим работает на сту

пенях мощности 1 3.

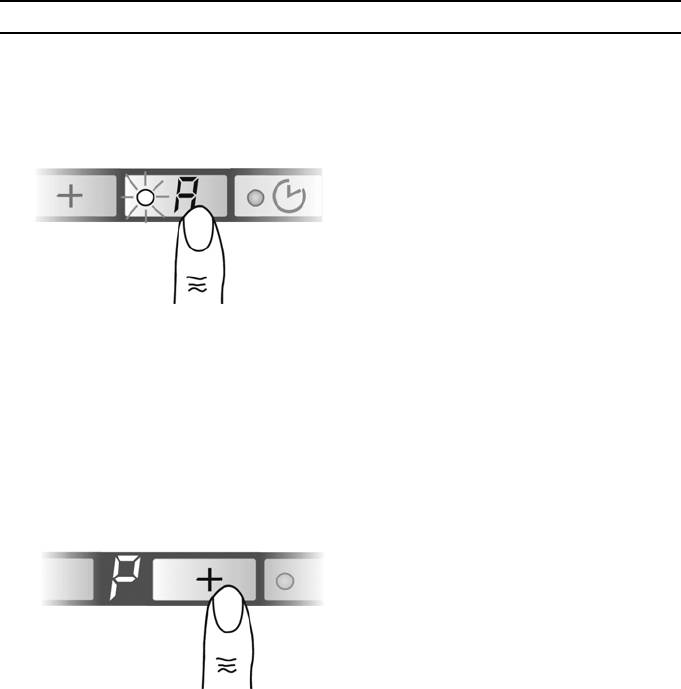

Ступень интенсивной вентиляции:

1. Для включения ступени интенсивной

вентиляции P нажмите кнопку «+».

Автоматический режим выключится.

Ступень интенсивной вентиляции

соответствует максимальной мощ

ности, которая может использовать

ся только в течение короткого вре

мени.

Если ступень интенсивной вентиля

ции не отменяется вручную, венти

лятор автоматически переключится

на оптимальную ступень мощности

через 10 минут.

2. Чтобы выключить ступень интенсивной

вентиляции, нажмите кнопку «».

Автоматический режим включается

опять.

4

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Управление вытяжкой

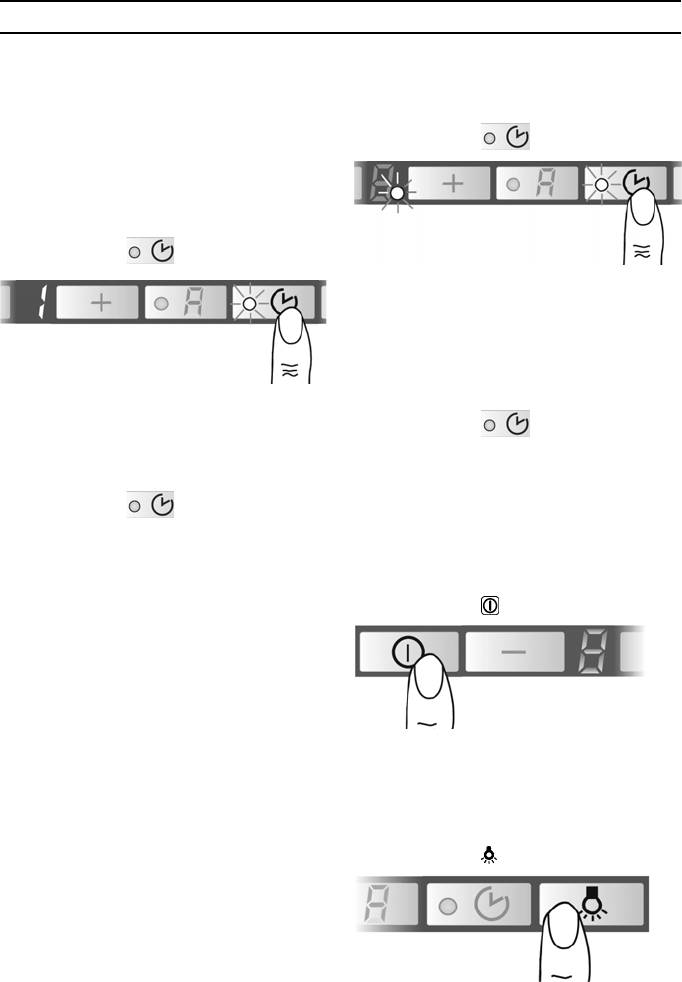

Режим включения с интервалами

Выключение

Используется для постоянного провет

При включении остаточного хода

ривания кухни с часовыми интервалами

вентилятора из ручного режима:

на самой низкой ступени мощности вен

тилятора.

Нажмите кнопку .

Включение:

Чтобы перейти к режиму включения с

интервалами, необходимо предвари

тельно выключить вытяжку.

Нажмите кнопку .

Вентилятор работает на последней выб

ранной ступени мощности.

На индикаторе мигает точка.

Через 10 минут вентилятор выключает

ся, и индикатор перестает светиться.

При включении остаточного хода

вентилятора из автоматического

Теперь вентилятор работает в течение

режима:

5 минут на ступени мощности 1, а затем

на 55 минут выключается. Такой про

Нажмите кнопку .

цесс повторяется каждый час.

Остаточный ход вентилятора не включа

ется, пока функция автоматического ре

Выключение:

жима не переключит вентилятор назад

на ступень мощности 1.

Нажмите кнопку .

На индикаторе мигает точка.

Через 10 минут вентилятор выключает

ся, и индикатор перестает светиться.

Без остаточного хода вентилятора:

Нажмите кнопку .

Освещение

Освещение можно включить в любой мо

мент, даже когда вытяжка выключена.

Включение/выключение:

Нажмите кнопку .

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

5

Управление вытяжкой

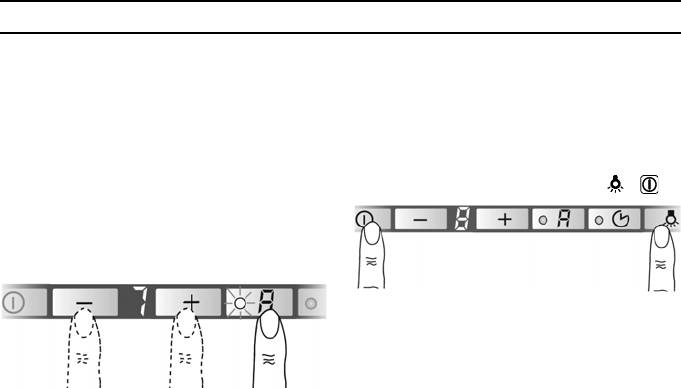

Специальные функции

Автоматическое включение

освещения, например,

Регулировка чувствительности

с помощью таймера:

управления от датчика:

Вентилятор и освещение должны быть

1. Нажмите и удерживайте нажатой кноп

выключены.

ку автоматического режима.

Включение:

2. Чтобы отобразить на индикаторе теку

щую чувствительность, нажмите кнопку

Одновременно нажмите кнопки и .

«+» или «».

3. Теперь Вы можете изменить чувстви

тельность управления от датчика нажа

тием на кнопку «+» или «».

Примерно через 3 секунды освещение

включится, чтобы подтвердить установку.

Выключение:

Повторите процесс включения освещения.

Примерно через 3 секунды освещение

Заводская установка: 7.

выключится, чтобы подтвердить уста

новку.

Самая низкая установка: 0.

Самая высокая установка: 9.

6

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Фильтры и их техническое обслуживание

Жиропоглощающие фильтры

Снятие и установка металлических

жиропоглощающих фильтров:

Для поглощения частиц жира в кухонных

испарениях, образующихся при приго

Предупреждение. Галогенные лампы дол

товлении пищи, используются металли

жны быть выключены и должны остыть.

ческие фильтры.

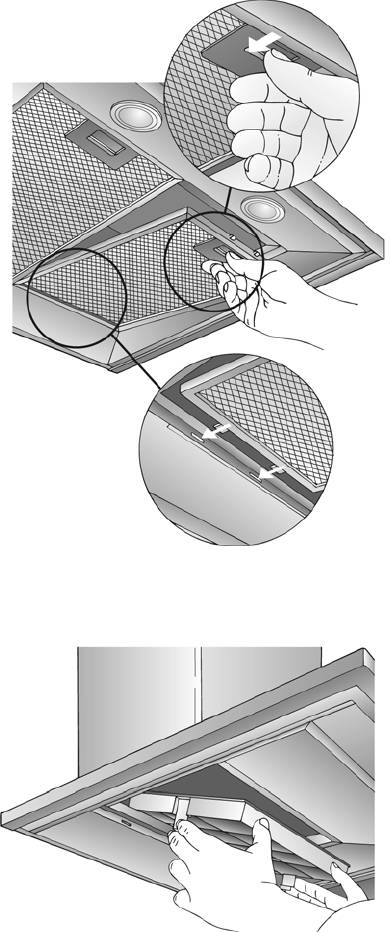

1. Нажмите на защелку на жиропоглоща

Фильтрующие прокладки выполнены из не

ющих фильтрах в направлении внутрь и

воспламеняющегося металла.

отклоните фильтры вниз (рис. 1).

Внимание! Насыщение фильтра остатками

2. Проведите чистку фильтров.

жиров не только увеличивает риск воспла

3. Установите очищенные фильтры на ме

менения, но и может также оказывать отри

сто в вытяжку.

цательное воздействие на работу вытяжки.

4. Удалите «

55

5» с индикатора.

55

Важное замечание. Своевременная чист

ка металлических жиропоглощающих филь

Нажмите кнопку и удерживайте ее

тров предотвращает опасность воспламене

нажатой в течение не менее трех се

ния, которая может возникать изза нагрева

кунд. С индикатора исчезнет «5».

при приготовлении пищи в большом коли

честве жира или при обычном жаренье.

Угольный фильтр

Предназначен для устранения запахов

Индикатор насыщения:

в режиме циркуляции воздуха.

Когда жиропоглощающие фильтры доходят

до точки насыщения, в течение 6 секунд

Индикатор насыщения:

после выключения вентилятора слышен зву

Когда угольный фильтр доходит до точки

ковой сигнал, а на индикаторе появляется

насыщения, в течение 6 секунд после вык

«5». Следует сразу же произвести чистку

лючения вентилятора слышен звуковой сиг

жиропоглощающего фильтра.

нал, а на индикаторе появляется «C». Сле

дует сразу же заменить угольный фильтр.

Чистка металлических

жиропоглощающих фильтров:

Установка фильтра:

Фильтры можно мыть в посудомоечной

Предупреждение! Галогенные лампы дол

машине. Это может приводить к незна

жны быть выключены и должны остыть.

чительному обесцвечиванию.

Важное замечание. Сильно загрязнен

1. Снимите металлические жиропоглоща

ющие фильтры (см. раздел «Снятие и ус

ные металлические жиропоглощающие

тановка металлических жиропоглощаю

фильтры никогда не мойте в посудомо

щих фильтров»).

ечной машине вместе с посудой.

2. Вставьте угольный фильтр (рис. 2).

При ручной мойке фильтров сначала за

мочите их в горячей мыльной воде. За

3. Зацепите защелки с обеих сторон (рис. 3).

тем очистите фильтры щеткой, тщатель

4. Установите металлические жиропогло

но прополощите их и дайте воде стечь.

щающие фильтры (см. раздел «Снятие

и установка металлических жиропогло

щающих фильтров»).

5. Удалите «

CC

CC

C» с индикатора.

Нажмите клавишу и удерживайте

ее нажатой в течение не менее трех

секунд. С индикатора исчезнет «C».

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

7

Фильтры и их техническое

Чистка и уход

обслуживание

Отключите электропитание вытяжки,

Снятие фильтра:

для чего отсоедините вилку от сетевой

розетки или выключите предохранитель.

Предупреждение! Галогенные лампы дол

жны быть выключены и должны остыть.

Одновременно с чисткой жиропоглоща

ющего фильтра проводите чистку всех

1. Снимите металлические фильтры.

доступных деталей корпуса от имею

2. Нажмите на защелки с обеих сторон

щихся отложений жира. Это предотвра

внутрь, поднимите и снимите угольный

щает возможность воспламенения и га

фильтр (рис. 3).

рантирует оптимальное функциониро

3. Установите металлические жиропогло

вание вытяжки.

щающие фильтры.

Для чистки корпуса вытяжки пользуй

тесь горячей мыльной водой или мягким

Замена угольного фильтра:

средством для чистки окон.

Угольный фильтр можно приобрести у

Не соскребайте присохшую грязь, а раз

уполномоченного агента по продаже

мягчайте ее влажной тканью.

оборудования нашей фирмы (см. до

полнительные принадлежности).

Никогда не пользуйтесь абразивными

чистящими средствами или губками,

Используйте только фильтры нашей

которые могут поцарапать поверхность.

фирмы. В этом случае Вы сможете

обеспечить наилучшие характеристики

Примечание. Никогда не чистите спир

вытяжки.

том пластмассовые поверхности, так

как поверхность может стать матовой.

Утилизация старого угольного фильтра

Предостережение! Достаточно часто

В угольных фильтрах нет материалов,

проветривайте кухню, никогда не остав

которые загрязняют окружающую сре

ляйте открытое пламя!

ду. Поэтому их можно выбрасывать вме

сте с обычным домашним мусором.

Чистите кнопки управления только сла

бым мыльным раствором и мягкой влажной

тканью. Не используйте для чистки кнопок

управления средство для чистки нержаве

ющей стали.

Поверхности из нержавеющей стали:

Используйте мягкое неабразивное

средство для чистки поверхностей из

нержавеющей стали.

Чистку поверхности производите в том

же направлении, в каком производи

лись шлифование и полировка.

Не используйте следующие средства

для чистки поверхностей из нержавеющей

стали: абразивные губки, чистящие веще

ства с содержанием песка, соды, кислот или

хлоридов!

8

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Замена ламп

Неисправности

1. Выключите вытяжку и отключите ее от

Если на индикаторе появилось

сети путем отсоединения вилки от се

«

5» или «

55

55

CC

CC

C»:

тевой розетки или выключения предох

См. раздел «Фильтры и их техническое

ранителя.

обслуживание».

Включенные галогенные лампочки

Если невозможно эксплуатировать

очень горячие. Даже через некоторое вре

вытяжку:

мя после выключения еще имеется риск

ожога.

Отсоедините вытяжку от сети, отсоеди

нив вилку от розетки или выключив пре

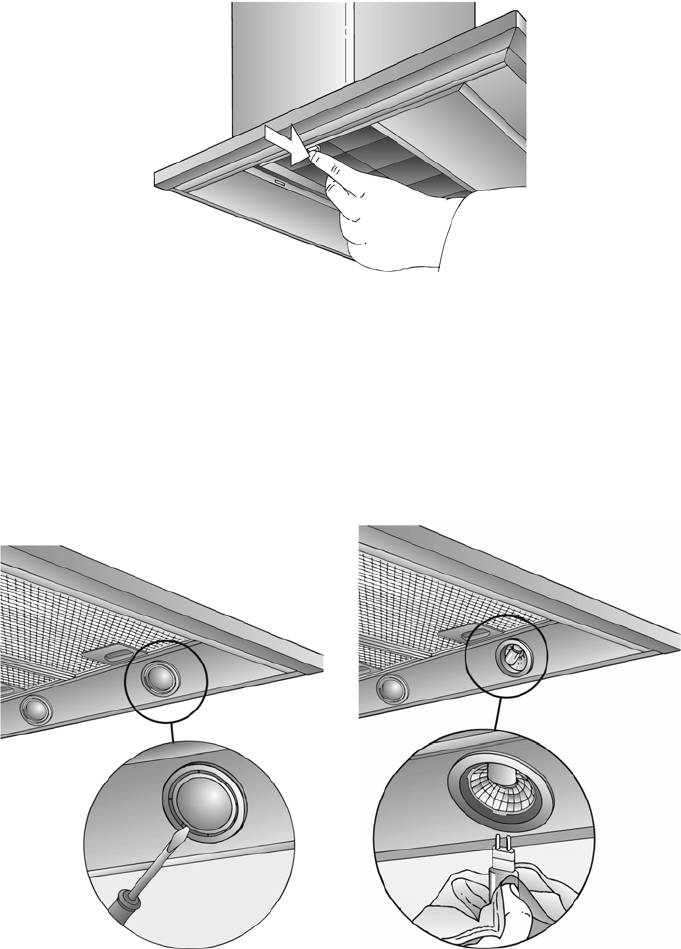

2. Снимите ламповое кольцо с помощью

дохранитель.

отвертки или подобного инструмента

Подождите примерно 1 минуту и затем

(рис. 4).

опять включите вытяжку в сеть.

3. Замените галогенную лампу (обычная

галогенная лампа, 12 В, макс. 20 Вт, цо

Если у Вас имеются какиелибо вопросы

коль G4).

или если появилась неисправность, обра

Внимание! См. рис. 5, на котором по

щайтесь в Службу сервиса нашей фирмы

казан патрон лампы.

(см. перечень мастерских Службы сервиса).

Берите лампы только чистой тканью.

При телефонном звонке, пожалуйста, сооб

4. Вставьте на место ламповое кольцо.

щите следующие сведения:

5. Подключите опять вилку к сетевой ро

зетке или включите предохранитель.

ENr. FD

Примечание. Если освещение не работает,

Впишите эти номера в вышеуказанных ме

проверьте правильность установки ламп.

стах. Номера ENr. (номер модели) и FD (за

водской номер) Вы найдете на табличке с

техническими характеристиками внутри Ва

шей вытяжки после того, как снимете жи

Установка индикатора

ропоглощающий фильтр.

насыщения

Если необходимо изменить режим работы

(режим отвода воздуха/режим циркуляции

воздуха), следует также изменить настрой

ку индикатора насыщения фильтра (см. ин

струкцию по монтажу).

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

9

LZ 51605

351210

LZ 51990

LZ 51980

LZ 50960

264765

10

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 1

Рис. 2

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

11

Рис. 3

Рис. 4 Рис. 5

12

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Перед чтением настоящей инструкции по монтажу

откройте страницы 1821 с рисунками.

Инструкция по монтажу/Важная информация

Старая вытяжка не является совершен

Установка вытяжки над газовой вароч

но ненужным мусором. Она содержит цен

ной панелью или плитой на минимальном

ные материалы, которые могут быть вторич

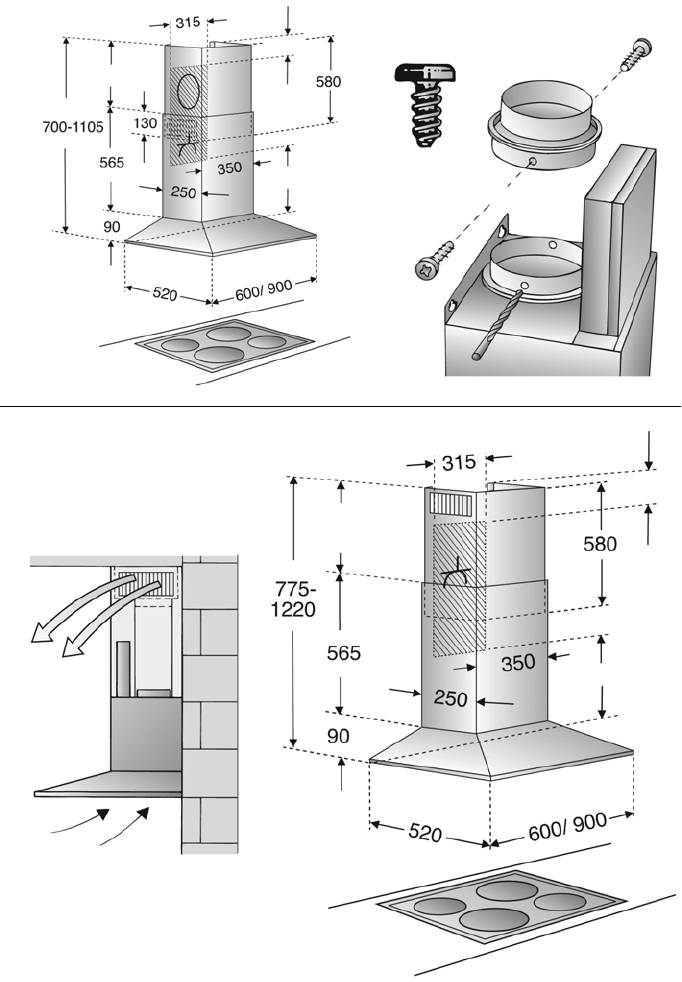

расстоянии 650 мм – рис. 1 – разрешается

но использованы при утилизации с учетом

только тогда, когда не превышаются следу

требований охраны окружающей среды.

ющие значения номинальной тепловой на

Перед тем, как отправлять на утилизацию

грузки (Hs):

старую вытяжку, убедитесь, что она приве

Газовые плиты

дена в неработоспособное состояние.

Тепловая нагрузка:

одной конфорки макс. 3 кВт

Ваша новая вытяжка защищена соот

всех конфорок макс. 8,3 кВт

ветствующей упаковкой на время транспор

духовки макс. 3,9 кВт

тировки. Все материалы, которые исполь

зованы для этой цели, не наносят вреда ок

Панели газовых конфорок

ружающей среде и могут быть переработа

Тепловая нагрузка:

ны для вторичного использования. Пожа

одной конфорки макс. 3,9 кВт

луйста, сделайте свой вклад в охрану окру

всех конфорок макс. 11,3 кВт

жающей среды, отправив этот материал для

Газовые стеклокерамические

упаковки на переработку с учетом требова

варочные панели

ний охраны окружающей среды.

Информация по номинальной тепловой

Самые последние сведения относительно

нагрузке не относится к газовым стек

возможностей по утилизации Вашей старой

локерамическим варочным панелям.

вытяжки и упаковки новой вытяжки Вы мо

Соблюдайте указания, которые дает из

жете получить в той организации, где Вы

готовитель варочных панелей.

приобрели вытяжку, или в местных админи

Плиты на твердом топливе

стративных органах.

Максимальная номинальная тепловая

Вытяжка предназначена для использо

нагрузка и максимальное расстояние до

плиты имеют такое же значение, как и в

вания в режиме отвода воздуха или в режи

случае газовых плит.

ме циркуляции воздуха.

Всегда устанавливайте вытяжку над

Над очагом, в котором сгорает твердое

центральной частью варочной панели.

топливо, вследствие потенциальной пожар

ной опасности (например, изза разлетаю

Минимальное расстояние между элек

щихся искр) устанавливать вытяжку разре

трической варочной панелью и нижним кра

шается только в том случае, если очаг име

ем вытяжки: 550 мм, рис. 1.

ет закрытое несъемное покрытие, и со

Дополнительные инструкции в случае

блюдаются все правила, которые действу

использования газовых плит:

ют в каждой конкретной стране. Это огра

ничение не относится к газовым плитам и

Во всех случаях следует соблюдать со

газовым варочным панелям.

ответствующие правила и указания по ус

Чем меньше расстояние между вытяж

тановке, которые даются изготовителем

кой и варочной панелью, тем выше вероят

газовой плиты.

ность конденсации поднимающихся паров

Вытяжку разрешается устанавливать

на вытяжке.

таким образом, чтобы только с одной ее

стороны располагались высокий шкаф или

высокая стена. При этом расстояние до это

го шкафа или до этой стены должно быть не

менее 50 мм.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

13

Перед монтажом

Режим отвода воздуха, рис. 2

Примечание. При оценке общих требований

следует учитывать всю комбинированную

Отводимый воздух подается вверх через

систему вентиляции, которая имеется в зда

вентиляционный ствол или непосредствен

нии. Однако это не относится к эксплуата

но через наружную стену за пределы поме

ции оборудования для приготовления

щения.

пищи, например, варочных панелей или ду

Отводимый воздух нельзя выводить через

ховок.

дымоход, который используется для других

При обеспечении отвода воздуха необходи

целей, или в ствол, используемый для вен

мо придерживаться правил, установленных

тиляции помещений, в которых также уста

местными административными органами.

новлены печи или камины.

Если вытяжка используется в режиме цир

При отводе воздуха следует соблюдать

куляции воздуха – с угольным фильтром,

предписания административных орга

эксплуатация возможна без какихлибо ог

нов власти (например, принятые в дан

раничений.

ной стране строительные нормы и пра

вила).

Если отводимый воздух удаляется через

наружную стену, следует установить теле

Следует получить разрешение соответству

скопический воздуховод в наружной стене.

ющих административных органов при отво

де воздуха через дымоход, который не экс

Оптимальная эффективность вытяжки

плуатируется.

обеспечивается при выполнении

Если вытяжка в режиме отвода воздуха

следующих условий:

работает одновременно с отопительным

Использование коротких и гладких вы

оборудованием, которое пользуется той

тяжных труб без изгибов.

же вытяжной трубой (например, отопи

Использования минимального количе

тельные системы, проточные водонагрева

ства колен.

тели или котлы, которые работают на газе,

Использование труб с насколько воз

жидком или твердом топливе), необходимо

можно большими внутренними диамет

обеспечить подачу воздуха в объеме, до

рами, а также использование колен труб

статочном для сгорания топлива.

с большим радиусом.

Безопасная эксплуатация такого оборудо

Использование длинных, неровных

вания возможна в том случае, если в поме

вытяжных труб, большого количества

щении с отопительным и нагревательным

колен или труб с малым внутренним

оборудованием давление воздуха по срав

диаметром ведет к снижению эф

нению с атмосферным понижено не более

фективности работы вытяжки и, од

чем на 4 Па (0,04 мбар).

новременно, к повышению уровня

Это можно обеспечить, если воздух для го

шумов.

рения топлива может поступать через не

Круглые трубы:

закрытые отверстия, например, через две

Мы рекомендуем внутренний диаметр:

ри, окна, настенные вентиляционные шка

150 мм (минимальный внутренний ди

фы или с помощью технических мер, обес

аметр 120 мм).

печивающих блокировку других устройств

Трубы прямоугольного сечения долж

при работе одного устройства и т.д.

ны иметь площадь внутреннего сече

При подаче воздуха в недостаточном

ния, равную площади внутреннего

объеме возникает опасность отравле

сечения соответствующих круглых труб.

ния газообразными продуктами сгора

Они не должны иметь резких изгибов.

ния, которые всасываются обратно в

В случае труб с внутренним диаметром

комнату.

120 мм площадь внутреннего сечения

Применение только настенного вентиляци

составляет примерно 113 см

2

.

онного шкафа не гарантирует, что предель

В случае труб с внутренним диаметром

ное значение пониженного давления возду

150 мм площадь внутреннего сечения

ха не будет превышено.

составляет примерно 177 см

2

.

14

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Перед монтажом

Электрическое подключение

Если трубы имеют различные диаметры:

Вытяжку следует подключать только к за

используйте герметизирующую ленту.

земленной розетке, установленной в соот

В случае эксплуатации вытяжки в режи

ветствии с действующими правилами.

ме отвода воздуха обеспечивайте до

По возможности розетку с контактом зазем

статочное поступление свежего воздуха.

ления следует располагать непосредственно

за обшивкой вытяжной трубы, рис. 2 или 5.

Подсоединение к вытяжной трубе

диаметром 150 мм:

Электрические характеристики:

Установите вытяжную трубу непосред

Их можно найти на табличке с технически

ственно в выходном отверстии вытяжки.

ми характеристиками, которая располага

ется внутри вытяжки за рамкой фильтра.

Подсоединение к вытяжной трубе

диаметром 120 мм:

В случае ремонта всегда отсоединяй

те вытяжку от электрической сети.

Вставьте переходник для сужения кана

ла в выходное отверстие вытяжки, про

Длина соединительного кабеля: 1,30 м.

сверлите 2 отверстия диаметром 3 мм

и привинтите его. Рис. 4.

В случае необходимости фиксирован

ного подключения вытяжки к сети:

Присоедините вытяжную трубу к пере

ходнику для сужения канала.

Вытяжка должна подключаться к сети элек

тропитания только квалифицированным

Режим циркуляции воздуха, рис. 5

электриком энергоснабжающего предпри

ятия.

Применяется, если нет возможности ис

пользовать режим отвода воздуха. При

Со стороны сети электропитания должно

этом используется угольный фильтр.

быть установлено размыкающее устрой

ство. В качестве размыкающего устройства

Полный комплект для монтажа можно

следует использовать переключатель с ми

приобрести в специализированном ма

нимальным расстоянием между контактами

газине. Соответствующие номера принад

3 мм. К числу таких переключателей отно

лежностей можно найти на стр. 10.

сятся автоматические выключатели или

контакторы.

Подготовка стены

Данная вытяжка соответствует требовани

Стена должна быть ровной и вертикаль

ям правил Европейского Сообщества по

ной.

подавлению радиопомех.

Для приборов с освещением сзади:

Для того, чтобы избежать повреждения

колпака лампы, следует на стену под вы

тяжкой положить керамическую плитку

или обеспечить другую облицовку ниши,

выступающую не более чем на 15 мм над

уровнем стены.

Для прочной опоры используйте дю

бели.

Вес в кг:

Режим Режим

отвода циркуляции

воздуха воздуха

60 см 20,2 22,4

90 см 23,2 25,4

Мы сохраняем за собой право на изменение кон

струкции в связи с техническими усовершенство

ваниями.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

15

Монтаж

Данная вытяжка предназначена для мон

8. Ввинтите оба нижних шурупа с шести

тажа на стене кухни.

гранной головкой. Рис. 8.

1. Начертите на стене линию от потолка до

Перед тем, как затягивать 4 шурупа,

нижнего края вытяжки в центре того

выровняйте вытяжку.

места, в котором предполагается уста

9. Наклейте защитную пленку на отверстия

новить вытяжку. Рис. 6.

для двух нижних крепежных винтов в за

2. Используйте шаблон для маркировки на

щитной решетке. Рис. 8.

стене точек, в которых будут установле

10. Подсоедините трубу для вывода воз

ны шурупы.

духа.

Обеспечьте минимальное расстоя

11. Подключите вытяжку к электропита

ние между варочной панелью и вытяжкой

нию.

550 мм – для электрической варочной па

12. Снимите защитную пленку с обеих сек

нели и 650 мм – для газовой варочной па

ций вытяжной трубы.

нели. Нижний край шаблона располагается

на уровне нижнего края вытяжки.

Старайтесь избежать повреждений

3. Просверлите 4 отверстия 8 мм для

чувствительных поверхностей из не

вытяжки и 2 отверстия 8 мм для об

ржавеющей стали.

шивки. Вставьте дюбели в отверстия

13. Соедините обе секции вытяжной трубы

таким образом, чтобы они были запод

(прорези в верхней секции должны

лицо со стеной. Рис. 6.

быть направлены вниз) и вставьте в от

Примечание. Если предполагается уста

верстие в вытяжке. Рис. 9.

навливать какиелибо специальные принад

При вставлении секций одну в дру

лежности, это следует учесть.

гую старайтесь их не поцарапать, для

4. Привинтите скобу крепления обшивки с

чего, например, установите в качестве

помощью двух шурупов с шестигранной

защиты монтажные шаблоны по краям

головкой. Рис. 7.

нижней секции вытяжной трубы. Рис. 9.

5. Оба верхних шурупа с шестигранной

14. Выдвиньте верхнюю секцию вытяжной

головкой ввинтите примерно на 5 мм.

трубы вверх и привинтите ее с боковых

Рис. 7.

сторон двумя шурупами к скобе креп

ления. Рис. 10.

6. Снимите жиропоглощающий фильтр

(см. инструкцию по эксплуатации).

15. Установите на место жиропоглощаю

щий фильтр (см. инструкцию по эксп

7. Подвесьте вытяжку на шурупы. Рис. 7.

луатации).

16

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Переход от режима

отвода воздуха к режиму

циркуляции воздуха

Переключение системы электронного

управления на режим циркуляции

воздуха:

На заводеизготовителе вытяжка на

строена на режим отвода воздуха.

Для изменения режима вытяжка дол

жна быть подключена к сети и выклю

чена.

1. Нажмите и удерживайте нажатой кноп

ку .

2. В течение примерно 3 секунд нажимай

те кнопку .

На индикаторе появляется «C».

3. Отпустите кнопки.

Индикация «C» через короткое вре

мя исчезает.

Возврат к режиму отвода воздуха

1. Повторите описанные выше действия.

На индикаторе появляется «S».

2. Отпустите кнопки.

Индикация «S» через короткое вре

мя исчезает.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

17

Рис. 1

ГАЗОВАЯ

ЭЛЕКТРИЧЕСКАЯ

ПЛИТА

ПЛИТА

МИН. 550 ММ

МИН. 650 ММ

Рис. 2

18

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 3 Рис. 4

мин. 40

мин. 45

мин. 550

Рис. 5

мин. 120

мин. 120

мин. 550

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

19

Рис. 6 Рис. 7

~5 мм

мин. 550 до электроплиты

мин. 650 до газовой плиты

Рис. 8

Рис. 9

20

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 10

Изготовитель не исключает возможности распространения данной инструкции также на новые модели

продукции, которые будут выведены на рынок после изготовления тиража этой инструкции по эксплу"

атации при условии, что новые модели продукции будут идентичны актуальным с точки зрения особен"

ностей их эксплуатации.

Право на внесение изменений изготовитель оставляет за собой.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

21

Аннотации для Вытяжки Siemens LC 75955 в формате PDF
