Инструкция к Стиральной Машине Siemens WS 10G240 OE
ru Инструкция
по эксплуатации
ипоустановке
WS10G240OE
Стиральная машина
www.siemens-home.com
Ваша новая стиральная машина
Вы приобрели современную бытовую технику наивысшего
качества марки Siemens. Применение инновационных
технологий обеспечивает превосходные характеристики
стиральной машины сидеальными результатами стирки
иэкономным расходом воды иэлектроэнергии.
Пожалуйста, уделите несколько минут для чтения, чтобы
ознакомится спреимуществами Вашей стиральной машины.
Вцелях обеспечения соответствия высоким стандартам
качества марки Siemens каждая стиральная машина,
выпускаемая снашего завода, прошла тщательную проверку
на предмет надежной функциональности ибезупречного
состояния.
Дополнительную информацию онаших продуктах,
принадлежностях, запчастях исервисе Вы найдете на нашем
сайте вИнтернете www.siemens-home.com или получите,
обратившись водин из наших центров сервисного
обслуживания.
Если инструкция по эксплуатации иустановке описывает
различные модели, то в соответствующих местах указывается
на различия.
Перед вводом прибора вэксплуатацию следует внимательно
прочесть эту инструкцию по эксплуатации иустановке!
Пояснения символов
ã Предупреждение!
Это сочетание символа и предупреждающего сообщения
указывает на возможную опасную ситуацию, которая может
привести клетальному исходу или тяжелым травмам, если
ее не предотвратить.
ã Внимание!
Это сочетание символа и предупреждающего сообщения
указывает на возможную опасную ситуацию, которая может
привести кнезначительным или легким травмам,
материальному ущербу или вреду, причиненному
окружающей среде.
²
Указания для оптимального использования бытового прибора
идругая полезная информация.
2
Содержание
ru
Инструкцию поэксплуатации ипоустановке
Перед стиркой
Ø Использование по назначению 4
Ø Указания по технике безопасности 5
Ø Защита окружающей среды 7
Ø Знакомство с прибором 8
Ø Кювета для моющих средств 9
Ø Панель управления/Элементы индикации 10
Ø Кратко осамом важном 11
Управление прибором
Ø Стирка 12
Ø Обзор программ 18
Ø Сигнал 22
Ø Параметры расхода 23
Ø Сенсорная техника – Ваша умная стиральная машина 24
Чистка итехническое обслуживание
Ø Уход итехобслуживание 25
Ø Указания на дисплее 29
Ø Что делать вслучае неисправности? 30
Ø Сервисная служба 32
Установка бытового прибора
Ø Комплект поставки 33
Ø Установка 35
Ø Снятие транспортировочных креплений 37
Ø Подключение кводопроводу 39
Ø Выравнивание 42
Ø Электрическое подключение 43
Ø Перед первой стиркой 44
Ø Транспортировка, напр., при переезде 45
Алфавитный үказателЬ 46
3
Перед стиркой
Использование по назначению
Ø Исключительно для использования вдомашнем хозяйстве.
Ø Стиральная машина для стирки текстильных изделий,
стирающихся вмашине, ишерсти, стирающейся вручную.
Ø Для эксплуатации с использованием холодной питьевой воды
и стандартных моющих средств и средств для специальной
обработки белья, которые можно использовать в стиральных
машинах.
Ø При дозировке всех моющих, бытовых, средств для
специальной обработки белья истиральных средств
обязательно соблюдайте рекомендации изготовителя.
Ø Детям ввозрасте старше 8 лет или лицам с ограниченными
физическими, сенсорными или умственными способностями
или с недостатком опыта и знаний, разрешается
пользоваться стиральной машиной под присмотром
ответственных за их безопасность лиц или после получения
соответствующих указаний от них.
Ø Не позволяйте домашним животным находиться вблизи
стиральной машины.
Прочитайте внимательно инструкцию по эксплуатации,
инструкцию установке, а также всю прилагаемую кстиральной
машине документацию информационного содержания
идействуйте в соответствии сприведенными там указаниями.
Храните документацию для использования вбудущем.
4
Указания по технике безопасности
ã Предупреждение!
Опасность поражения электрическим током!!
Прикосновение к элементам, находящимся под
напряжением, опасно для жизни.
– При извлечении вилки из розетки тяните только за
вилку, ане за кабель.
– Штепсельную вилку вставлять врозетку иизвлекать
из розетки только сухими руками.
ã Предупреждение!
Опасности для детей!
–
Не оставляйте детей вблизи стиральной машины
без присмотра!
– Детям запрещено играть со стиральной машиной.
– Дети могут закрыться в приборе иподвергнуть свою
жизнь опасности.
Для выбывших из эксплуатации бытовых приборов:
– Извлеките штепсельную вилку из розетки.
– Перережьте сетевой кабель ивыбросьте вместе
со штепсельной вилкой.
– Сломайте замок загрузочного люка.
– Детям запрещено выполнять какие-либо работы
по чистке итехническому обслуживанию
без
надзора.
– Дети могут во время игры завернуться вупаковку,
пленку или элементы упаковки или натянуть их себе
на голову изадохнуться.
Не позволяйте детям играть супаковкой, пленкой
ичастями упаковки.
– При стирке при высокой температуре стекло люка
сильно нагревается.
Не позволяйте детям касаться горячего люка.
– Средства для стирки иухода за бельем могут при
попадании вовнутрь организма приводить
к отравлениям
ипри соприкосновении вызывать
раздражения глаз икожи.
Храните моющие средства исредства для
специальной обработки белья в недоступном для
детей месте.
5
ã Предупреждение!
Опасность взрыва!!
Текстильные изделия, обработанные чистящими
средствами, содержащими растворители, (напр.,
средства для выведения пятен/бензин для чистки) могут
привести квзрыву в стиральной машине.
Такие текстильные изделия необходимо
предварительно тщательно прополоснуть вручную.
ã Внимание!
Опасность ошпаривания!
При стирке при высокой температуре соприкосновение
сгорячим стиральным раствором (напр., во время
откачивания горячего стирального раствора
в умывальник) может привести к ошпариванию.
Подождите, пока стиральный раствор остынет.
ã Внимание!
Опасность повреждения прибора!
– Защитная крышка может сломаться!
Не становитесь на стиральную машину.

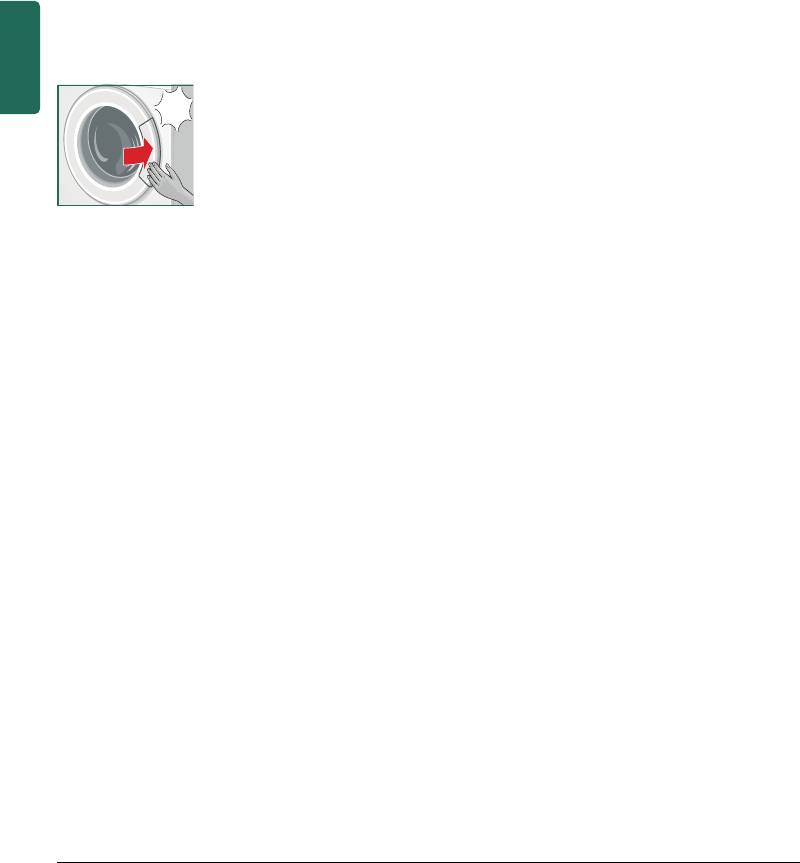

– Открытый люк может отломаться или
стиральная машина может упасть!
Не опирайтесь на открытый загрузочный люк.
ã Внимание!
Вращающийся барабан не трогать руками –
опасность травмирования!
Касание руками вращающегося барабана может
привести ктравмам рук.
Не касайтесь руками вращающегося барабана.
Дождитесь полной остановки барабана.
ã Внимание!
Опасность при соприкосновении сжидкими
средствами для стирки иухода!
Из кюветы для моющих средств при открывании
во время работы стиральной машины может брызгать
средство для стирки иухода.
Будьте осторожны, открывая кювету для моющих
средств!
Вслучае попадания вглаза или на кожу, тщательно
промойте или прополосните глаза икожу.
При случайном попадании вовнутрь организма
обратитесь за помощью кврачу.
6
Защита окружающей среды
Упаковка/Отслуживший прибор
Утилизируйте упаковку всоответствии сэкологическими
)
требованиями.
Данный бытовой прибор обозначен в соответствии сДирективой
ЕС 2002/96/ЕС «Об отходах электротехнического
и электронного оборудования» (waste electrical and electronic
equipment – WEEE).
Директива определяет порядок сбора иутилизации старых
бытовых приборов на территории всех стран ЕС.
Рекомендации по экономии
Ø Старайтесь соблюдать указания относительно
максимального количества белья для соответствующей
программы.
Ø Стирайте средне загрязненное белье без предварительной
стирки.
Ø Выберите вместо Î Хлопок 90 °C программу
Î Хлопок 60 °C (È Интенсивная) и дополнительную
функцию
¦ ecoPerfect. Аналогичный результат стирки
со значительно пониженным потреблением электроэнергии.
Ø Режим экономии электроэнергии: Освещение дисплея
гаснет спустя несколько минут,
! (Старт/Пауза) мигает.
Чтобы включить освещение, нажмите на любую кнопку.
Режим экономии электроэнергии не включается во время
выполнения программы.
Ø Если белье после стирки сушится всушильной машине,
то выберите скорость отжима всоответствии с инструкцией
изготовителя сушильной машины.
7
Знакомство сприбором
8
ǓǤDZǩǯȀ
ǷdzǴǤǦǯǩDZǬȃ
ǎȂǦǩǶǤǨǯȃǰDzȂǽǬǹǵǴǩǨǵǶǦ
ǡǯǩǰǩDZǶǿ
ǬDZǨǬǮǤǺǬǬ
NjǤǧǴǷǫDzǻDZǿǭ
ǯȂǮ
ǕǩǴǦǬǵDZǤȃ
ǮǴǿǼǮǤ
ǽǩǯǻDzǮ
ǽǩǯǻDzǮ
ƽǡǙǟǝǘǡǔǖǏǒǟǢǖǝǦǜǪǘǚǭǙ
ƶǏǙǟǝǘǡǔ
ǀǔǟǑǗǠǜǏǮǙǟǪǧǙǏ
Кювета для моющих средств
Ячейка I Моющее средство для предварительной стирки
Ячейка
i
Кондиционер, крахмал. Не превышайте уровня макси-
мальной загрузки (mах).
Ячейка II Моющее средство для основной стирки, средство для
умягчения воды, отбеливатель, соль для выведения пя-
тен.
9
Панель управления/Элементы
индикации
L
MN
OP
10
Q
i Участок дисплея для установок и информации.
Дисплей Установки Пояснения
™©–š – 90
Температура Температура (Õ Ü » Ö = холодная)
°C
- - - -‚ƒ‹‹*
Скорость отжима Скорость отжима (* в зависимости от модели) или
B (об./мин.)
- - - (Без отжима = без окончательного отжима, пос-
ле последнего полоскания белье остается лежать
вводе).
‚ – ƒ…
Oкончание через Конец программы через ... час
(ч)
†.‹*
Загрузка Максимальная загрузка (* в зависимости
кг
от программы)
Сообщения о ходе программы:
x q B › Индикация статуса стирка, полоскание, отжим, длительность програм-
мы или окончание программы
v Откройте загрузочный люк идобавьте белье.
~ Cтраница 15
w Блокировка ~ Cтраница 15
Изменение установок выбранной програм
l Запустите программу стирки. ! (Старт/
мы и дополнительный выбор опций:
Пауза) для запуска, прерывания (напр.,
дозагрузка белья) или прекращения про-
j Выберите кнопки и измените
граммы.
°C (Температура),
B (Отжим)
m Выберите программу. Поворачивается
и
5 (Oкончание через).
в обоих направлениях. Чтобы выключить
kl Выберите кнопки ( speedPerfect,
стиральную машину, установите ручку
F ecoPerfect und z Вода плюс для
выбора программ на Выкл..
дополнительных опций.

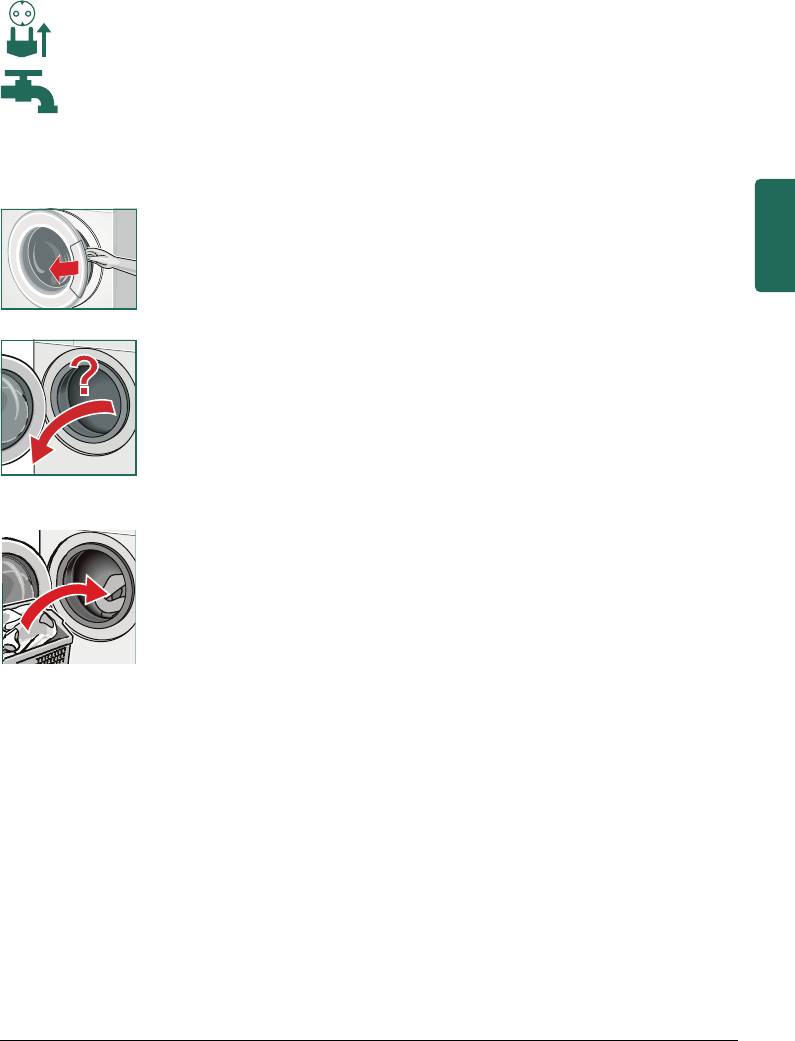

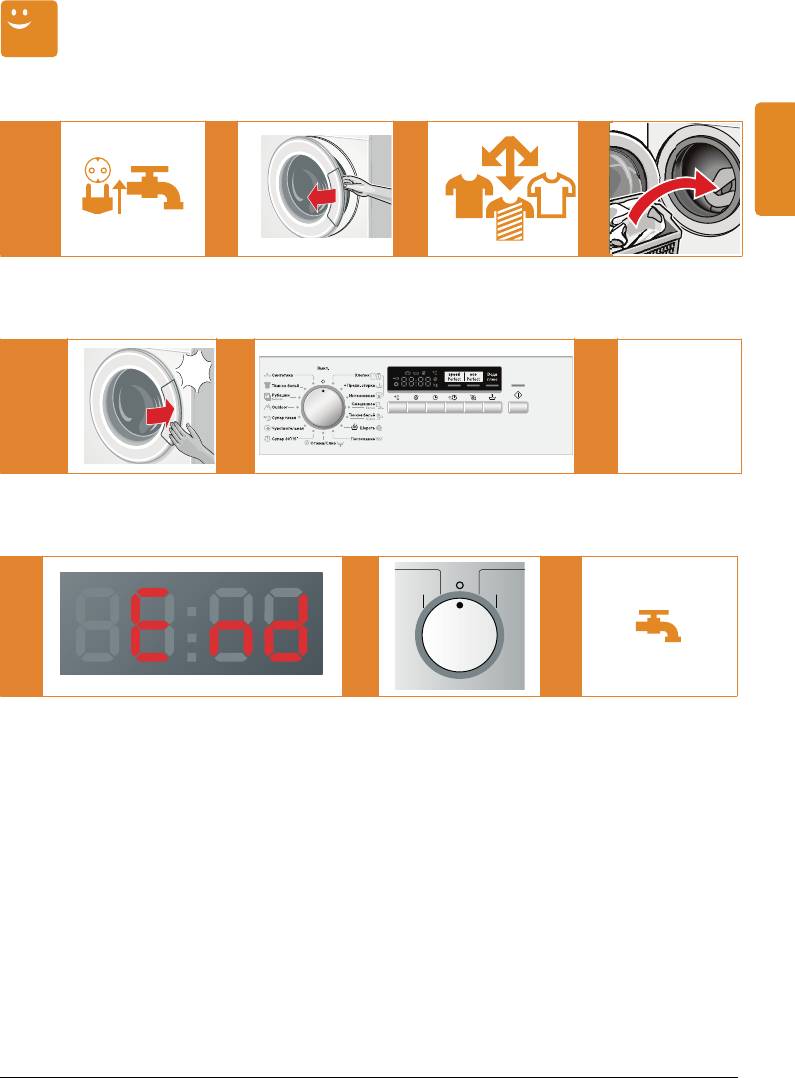

Кратко осамом важном
1
@ @ @
Вставьте штепсельную вилку
Откройте загрузочный
Рассортируйте белье. Загрузка
врозетку.
люк.
белья
Откройте водопроводный кран.
2
@ @
!
11
ǽǩǯǻDzǮ
Закройте загрузочный
При необходимости, измените программные
Выберите
! (Старт/
люк.
установки выбранной программы ивыберите
Пауза).
опции.
3
@ @
Конец программы Для выключения установите
Закройте водопроводный
переключатель программ
кран (для моделей без
на Выкл..
Аква-стопа).
Управление прибором
Стирка
– Установите и подключите стиральную машину
²
в установленном порядке. Cм. ~ Cтраница 35
– Перед первой стиркой выполните одну стирку без белья.
~ Cтраница 44

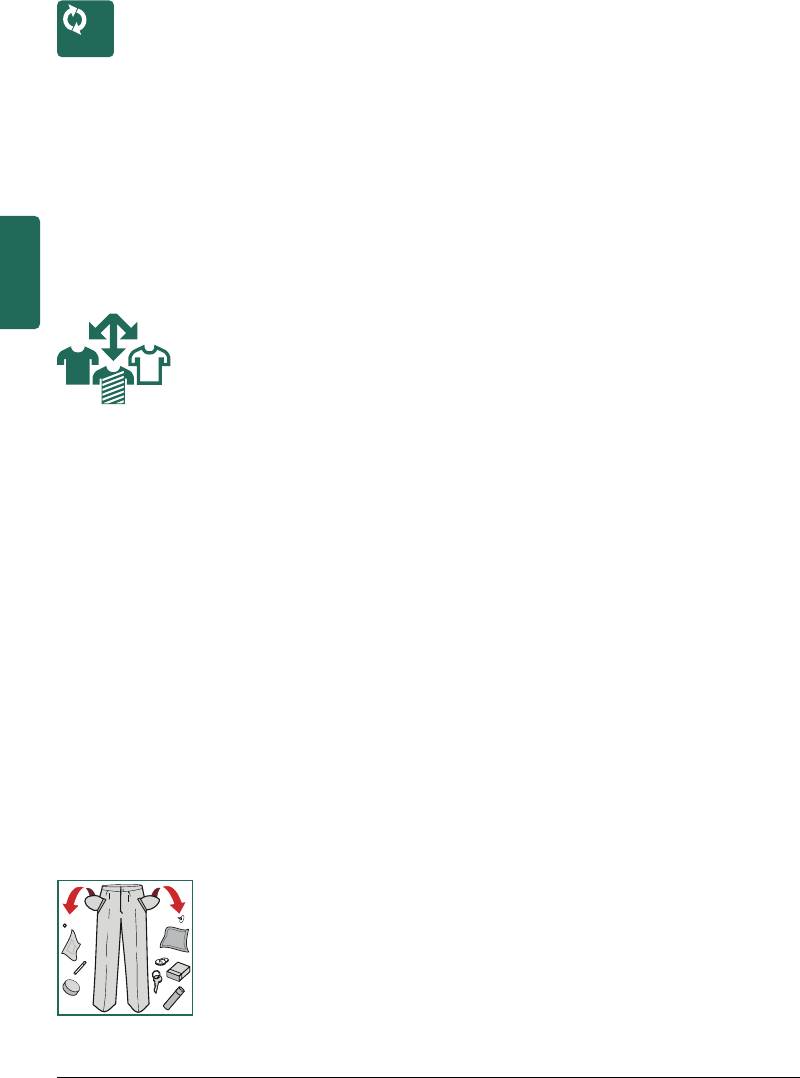

1. Подготовка белья
Рассортируйте белье в зависимостиот:
Ø вида ткани/волокон,
Ø цвета,
Ø загрязнения.
Ø Учитывайте рекомендации изготовителя по уходу
за изделием.
Ø Данные на этикетках по уходу за изделиями:
< ;
Белое бельё 95 °C, 90 °C
: 9 8
Цветное бельё 60 °C, 40 °C, 30 °C
B A >
Синтетика 60 °C, 40 °C, 30 °C
L K
Тонкое бельё 40 °C, 30 °C
W L K
шелк ишерсть для ручной и машинной стирки холодная вода,
40 °C, 30 °C
Ž
Изделие не стирать вмашине.
Бережное отношение кбелью имашине:
– При дозировке всех моющих, бытовых, средств для
²
специальной обработки белья истиральных средств
обязательно соблюдайте рекомендации изготовителя.
– Избегайте соприкосновения средств для чистки идля
предварительной обработки белья (напр., средства для
обработки пятен, аэрозоли для предварительной стирки, ...)
с поверхностями стиральной машины. Распыленные брызги
или другие остатки/капли немедленно сотрите влажной
тканью.
– Извлеките всё
из карманов.
– Проследите, в частности, чтобы вкарманах не осталось
металлических предметов (скрепок ит.п.).
– Тонкое белье стирайте всетке/мешочке (чулки,
бюстгальтера).
– Закройте замки-молнии, застегните пуговицы на белье.
– Вычистите щеткой песок из карманов и отворотов.
– Снимите крючки со штор или свяжите их в сетке/мешочке.
– Стирайте новые текстильные изделия отдельно.
12
2. Подготовка прибора к работе
Вставьте штепсельную вилку врозетку.
Откройте водопроводный кран.
3. Выберите программу изагрузите белье в барабан
1.
Откройте загрузочный люк.
2.
Проверьте, полностью ли слита вода из барабана. При
необходимости, слейте воду.
3.
Установите переключатель программ на требуемую
программу. Максимальная загрузка показана на участке
дисплея.
4.
Загрузите белье.
Предварительно рассортировав белье, загрузите его
²
в разложенном виде. Старайтесь стирать большие ималенькие
изделия вместе. Белье различной величины лучше
распределяется в барабане во время отжима. Отдельные
изделия могут привести кдисбалансу.
4. Загрузите моющее средство исредство для
специальной обработки
1.
Извлеките кювету для моющих средств.
2.
Дозировка в отделениях в соответствии с
– загрязнением,
– жесткостью воды (информацию предоставляет местное
предприятие водоснабжения),
– указаниями изготовителя.
13
– При дозировке всех моющих, бытовых, средств для
²
специальной обработки белья истиральных средств
обязательно соблюдайте рекомендации изготовителя.
– Густые ополаскиватели и кондиционеры разбавляйте
небольшим количеством воды.
Это предупреждает засорение!
– Залейте жидкое моющее средство в соответствующий
дозатор и положите его в барабан.
5. Индивидуальные установки
Не зажимайте белье между загрузочным люком и резиновым
²
уплотнителем.
Закройте загрузочный люк.
Вы можете воспользоваться предварительными установками или
оптимально приспособить выбранную программу кстирке
партии белья, изменив предварительные установки или выбрав
дополнительные опции.
Опции сбрасываются после выключения и в зависимости
²
от этапа программы могут дополнительно выбираться,
выключаться или изменяться.
Изменение предварительных установок
Ø °C (Температура):
Bыведенную на дисплей температуру стирки можно изменять
перед запуском программы ивовремя выполнения
программы. Выбираемая максимальная температура стирки
варьирует в зависимости от выбранной программы.
Ø B (Отжим):
для изменения выведенной на дисплей скорости отжима или
для выбора - - - (Без отжима = без окончательного отжима,
после последнего полоскания белье остается лежать вводе).
Максимальная скорость отжима зависит от программы
имодели.
Ø 5 (Oкончание через):
для отсрочки времени Oкончание через (конец программы).
При выборе программы на дисплей выводится соответствующая
²
продолжительность программы. Продолжительность выполнения
текущей программы автоматически приводится всоответствие,
если, напр., требуется изменить продолжительность программы
врезультате изменений установок/опций программы.
Перед запуском программы конец программы можно
выбрать почасовыми интервалами максимум до 24 часов.
14
ǽǩǯǻDzǮ
После запуска программы предварительно установленное
время, напр.,
‰:‹‹ h, выводится на дисплей и отсчитывается
втечение выполнения программы стирки. Затем дисплей
показывает длительность программы, напр.,
ƒ:„‹ h.
Предварительно выбранное время можно изменить после
запуска программы следующим образом:
1. Выберите
! (Старт/Пауза).
2. Выберите кнопку
5 (Oкончание через) иизмените время
Oкончание через.
3. Выберите
! (Старт/Пауза).
Выбор опций
Ø ( speedPerfect:
для более короткой стирки с результатами, подобными
результатам стандартной программы. Обратите внимание
на макс. загрузку.
Ø ¦ ecoPerfect:
для экономии электроэнергии с результатами стирки,
подобными результатам стандартной программы.
Ø z Вода плюс:
повышенный уровень воды идополнительный цикл
полоскания, увеличенная продолжительность стирки. Для
регионов с очень мягкой водой или для улучшения
результатов полоскания.
6. Запуск программы
Выберите ! (Старт/Пауза). Индикаторная лампочка светится.
7. Во время программы
Ø Блокировка
Чтобы предупредить случайные изменения установленных
функций, можно включить блокировку.
Активирование/деактивирование: нажимайте в течение
ок.5секунд на кнопку
! (Старт/Пауза). Дисплей
показывает символ
w.
Блокировка может оставаться включенной до следующего
²
запуска программы даже после выключения машины. Выключите
блокировку перед запуском программы ипри надобности
включите снова после запуска программы.
15
Ø Дозагрузка белья
После запуска программы можно догрузить дополнительное
количество белья или извлечь белье.
Выберите
! (Старт/Пауза). Машина проверяет, возможна
ли дозагрузка.
v + ¯‹ мигают ~ дозагрузки белья не возможна.
Подождите, пока засветятся
v + ¢“à (ок.1мин).
При высоком уровне воды и/или температуры, атакже во время
²
вращения барабана, загрузочный люк остается закрытым
согласно требованиям безопасности.
¯‹ ~ Дозагрузки белья не возможна.
Для продолжения программы нажмите на клавишу
! (Старт/Пауза).
v + ¢“à светятся ~ дозагрузки белья возможна.
– Откройте люк только после того, как засветятся оба символа
²
v + ¢“à.
– Не оставляйте загрузочный люк открытым продолжительное
время – вода, выступающая из белья, может вытечь.
Ø Изменение программы
Если ошибочно запущена неправильная программа.
1. Выберите ! (Старт/Пауза).
2. Выберите программу заново.
3. Выберите
! (Старт/Пауза). Новая программа начинается
сначала.
Ø Прерывание программы
Для программ с высокой температурой:
1. Выберите
! (Старт/Пауза).
2. Для охлаждения белья: выберите
q Полоскание.
3. Выберите
! (Старт/Пауза).
Для программ снизкой температурой:
1. Выберите ! (Старт/Пауза).
2. Выберите
B Отжим/Слив p (если требуется только слив:
установите об./мин. (число оборотов при отжиме) на - - - ).
3. Выберите
! (Старт/Пауза).
Ø Конец программы сустановкой Без отжима
1. Выберите
B Отжим/Слив p (если требуется только слив:
установите об./мин. (число оборотов при отжиме) на - - - ).
2. Выберите
! (Старт/Пауза).
16

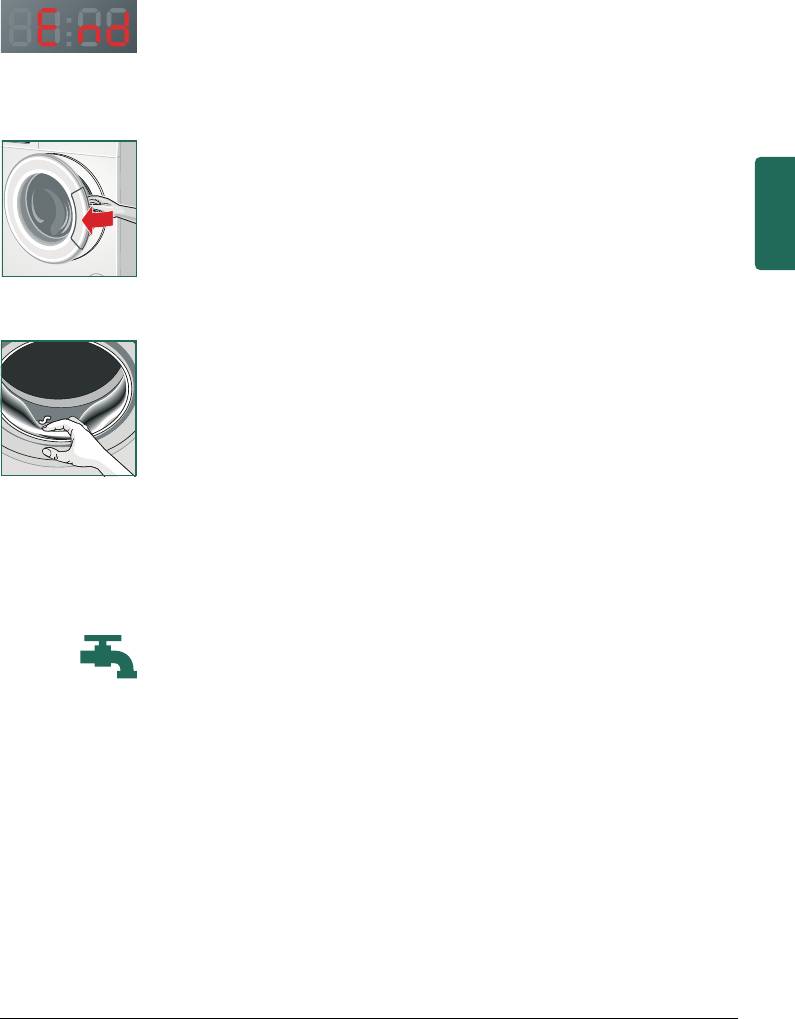

8. Конец программы
Дисплей показывает End (Окончание).
1.
Откройте загрузочный люк иизвлеките белье.
– Не забывайте изделий в барабане. Во время следующей
²
стирки они могут дать усадку или полинять.
– Извлеките посторонние предметы из барабана и резиновой
манжеты – опасность появления ржавчины.
– Загрузочный люк икювету для моющих средств оставьте
открытыми, чтобы оставшаяся вода высохла.
Перед выключением:
– Белье всегда следует извлекать.
²
– Обязательно дождитесь конца программы – прибор может
быть еще заблокированным. Затем включите прибор
идождитесь разблокировки.
2.
Установите переключатель программ на Выкл.. Прибор
выключен.
3.
Закройте водопроводный кран.
Не требуется для моделей сАква-стоп. ~ Cтраница 33
17
Обзор программ
Предварительные установки
программ выделены.
Программ/Вид белья Опции/Указания
Название программы
макс. загрузка
Краткая информация опрограмме
иееиспользовании для определенных
*уменьшенный объём загрузки
текстильных изделий.
для дополнительной функции
( speedPerfect
регулируемая температура в °C
регулируемая скорость отжима
воб./мин, максимальная ско-
рость отжима зависит
от модели
возможные опции
Хлопок
макс. 5 кг/3 кг*
Прочные текстильные изделия, стойкие
™©–š – 60 – 90 °C
к кипячению текстильные изделия
из хлопка или льна.
- - - ... 1000 об./мин.
(, ¦, z
s +Предв. стирка
для сильно загрязненного белья.
Моющее средство распределить
по ячейкам I и II.
È
Интенсивная (, z
Смешанное бельё
макс. 2 кг
Смешанная партия белья из хлопка
™©–š – 40 °C
и синтетических тканей.
- - - ... 1000 об./мин.
(, ¦, z
Тонкое бельё/Шёлк
макс. 2 кг
Для тонких стирающихся текстильных из
™©–š – 30 – 40 °C
делий, напр., из шелка, сатина, синтетики
или смешанных волокон (напр., шелко-
- - - ... 600 ... 800 об./мин.
вые блузки, шали).
(, ¦, z
² Используйте пригодное для примене-
ния встиральной машине средство для
стирки тонкого белья и/или шелка.
18
Õ
Ê
Í
5
Предварительные установки
программ выделены.
Программ/Вид белья Опции/Указания
Шерсть
макс. 2 кг
Текстильные изделия для ручной
™©–š – 30 – 40 °C
или машинной стирки из шерсти или
сшерстью всоставе.
- - - ... 800 об./мин.
Oсобенно бережная программа стирки
–
для предотвращения усадки ткани, более
продолжительные паузы во время выпол-
нения программы (текстильные изделия
лежат встиральном растворе).
² Шерсть животного происхождения,
напр., ангора, альпака, лама, овечья.
² Используйте моющее средство для
шерсти, пригодное для машинной стирки.
Полоскание
–
Дополнительное полоскание сотжимом.
–
- - - ... 1000 об./мин.
z
Синтетика
макс. 2,5 кг
Текстильные изделия из синтетических
30 – 40 °C
или смешанных волокон.
- - - ... 1000 об./мин.
(, z
Тёмнoe бельё
макс. 2 кг
Темные текстильные изделия из хлопка
30 °C
и из синтетики.
- - - ... 800 ...1000 об./мин.
(, z
Рубашки/Бизнес
макс. 2 кг
Немнущиеся верхние рубашки из хлопка,
™©–š – 40 – 60 °C
льна, синтетики или смешанных волокон.
- - - ... 800 об./мин.
² Cтирайте рубашки/блузы из шелка
(, ¦, z
впрограмме Тонкое бельё/Шёлк.
19
düÉ
m
Ï
f
g
Предварительные установки
программ выделены.
Программ/Вид белья Опции/Указания
Outdoor
макс. 2 кг
Защитная, спортивная и функциональная
™©–š – 30 – 40 °C
одежда, также смембраной, защищаю-
щей от климатических воздействий.
- - - ... 800 об./мин.
² Белье нельзя подвергать обработке
(, ¦, z
кондиционером.
² Перед стиркой помойте тщательно
кювету для моющих средств (все отделе-
ния) от остатков опослакивателя-конди-
ционера.
Супер тихая
макс. 2 кг
Oчень тихая программа для стирки
40 °C
вночное время, пригодна для текстиль-
ных изделий из хлопка, льна, синтетики
–
и смешанных волокон.
(, z
² Cигнал окончания деактивирован.
² Конец программы без окончательно
го отжима. Чтобы перейти
кокончательному отжиму, выберите
B Отжим/Слив p.
Чувствительная
макс. 5 кг
Прочные текстильные изделия, стойкие
™©–š – 40 – 60 °C
к кипячению текстильные изделия
из хлопка или льна.
- - - ... 1000 об./мин.
(
Супер 30’/15’
макс. 1 кг
Очень короткая программа ок.30минут,
30 °C
пригодна для легко загрязненного белья.
- - - ... 800 ... 1000 об./мин.
² Короткая продолжительность про
(
граммы (ок.15минут) при функции
( speedPerfect.
Отжим/
–
Экстраотжим с регулируемой скоростью
–
отжима.
- - - ... 1000 об./мин.
Слив
–
Только слив воды для полоскания.
² Слив воды для полоскания при - - -
(Без отжима = без окончательного отжи-
ма).
20
QLJKW
-
¬
?
l
