Siemens ER626PB70R: инструкция

ru

Siemens - Electrogeräte GmbH

Carl-Wery-Straß

e 34

81739 München

Cod. 9000348441 D

www.siemens-home.com

СОДЕРЖАНИЕ

Правила техники безопасности. . . . . . . . 5

Ваша новая варочная панель . . . . . . . . . 8

Газовые конфорки . . . . . . . . . . . . . . . . . . . 9

Ручной поджиг . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Автоматический поджиг . . . . . . . . . . . . . . . . . . 9

Система газ-контроль . . . . . . . . . . . . . . . . . . . 10

Выключение конфорки . . . . . . . . . . . . . . . . . . 10

Уровни мощности . . . . . . . . . . . . . . . . . . . . . 10

Примечания . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Подходящая посуда. . . . . . . . . . . . . . . . . . . . . 12

Сковорода вок. . . . . . . . . . . . . . . . . . . . . . . . 12

Дополнительное оборудование . . . . . . . . . . . 13

Дополнительная решетка для сковороды

вок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Дополнительная решетка для кофеварки . . 13

Советы по приготовлению пищи . . . . . . . . . . 13

Пользование варочной панелью

с двухконтурной конфоркой

. . . . . . . . 14

Включение и отключение . . . . . . . . . . . . . . . 14

Рекомендации . . . . . . . . . . . . . . . . . . . . . . . . . 15

Советы по эксплуатации . . . . . . . . . . . . . 16

Очистка и уход . . . . . . . . . . . . . . . . . . . . . 17

Очистка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Чистящие средства, которыми нельзя

пользоваться . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Мелкие неполадки. . . . . . . . . . . . . . . . . 18

Сервисный центр . . . . . . . . . . . . . . . . . . . 19

Условия гарантийного обслуживания. . . . . . . 19

Упаковка и отработавшие приборы . . . 19

Утилизация отходов с учетом требований

охраны природы . . . . . . . . . . . . . . . . . . . . . . . 19

3

Уважаемый покупатель!

Поздравляем вас с правильным выбором и благодарим за оказанное нам доверие.

Этот практичный, современный и удобный прибор изготовлен из высококачественных

материалов, прошедших строгий контроль качества на протяжении всего процесса

производства и тщательно протестированных, чтобы данный прибор мог удовлетворить

всем требованиям к идеальному приготовлению пищи.

Не снимайте защитную упаковку с

прибора до момента проведения монтажа.

Убедительно просим ознакомиться с инструкциями до монтажа или использования

прибора. Содержащаяся в них информация крайне важна для правильной работы

прибора и, что еще важнее, для вашей безопасности.

Упаковка данного прибора произведена из минимального количества материалов,

необходимого для обеспечения надежной защиты во время транспортировки.

Все эти

материалы могут быть повторно переработаны, что сокращает их негативное

влияние на окружающую среду. Вы можете поспособствовать охране природы

последовав следующим советам:

- выбросите упаковку в соответствующий контейнер для материалов, подлежащих

утилизации;

- прежде, чем выбросить ненужный прибор, сделайте его явно непригодным для

использования. Узнайте в местной администрации, где находится центр сбора отходов

,

подлежащих утилизации, и отвезите туда свой прибор;

- не выливайте использованное растительное масло в раковину. Вылейте его в

закрывающуюся емкость и отнесите в сборный пункт, а если рядом с вашим домом его

нет, положите емкость с маслом в мусорник (оттуда оно попадет на контролируемую

свалку; возможно, это не лучший вариант, но

таким образом можно избежать

загрязнения воды).

ВНИМАНИЕ:

Если, вопреки нашим ожиданиям, данный прибор поврежден или не отвечает

предъявляемым к нему требованиям качества, просим сообщить нам об этом как

можно скорее. Гарантия на данный прибор действительна только в случае, если в

приборе не производилось никаких изменений и он не использовался ненадлежащим

образом.

4

Правила техники безопасности

Внимательно ознакомьтесь с данными правилами.

Только после этого вы сможете правильно и

безопасно пользоваться своим прибором. Сохраните

руководства по эксплуатации и монтажу и передайте

их вместе с прибором, если он будет переходить к

другому хозяину.

При невыполнении инструкций, содержащихся в

данном руководстве, производитель освобождается

от всякой ответственности.

Приведенные в данном руководстве

рисунки

являются ориентировочными.

Не снимайте защитную упаковку с электроприбора до

момента проведения монтажа.

Если вы заметили на приборе следы каких-либо

повреждений, не подключайте его к сети. Свяжитесь с

нашим сервисным центром.

Данный прибор относится к третьему классу защиты

по стандарту EN 30-1-1 для газовых приборов:

встроенное оборудование.

Данный прибор можно устанавливать

только в хорошо

проветриваемых помещениях.

Все операции по установке, подключению к

электросети, наладке и адаптации к другому виду газа

должны проводиться сертифицированным

специалистом в соответствии со всеми действующими

нормами и законодательством, а также с

предписаниями местных газо- и электроснабжающих

компаний. Особое внимание следует уделить

требованиям к вентиляции.

Для адаптации прибора к другому виду газа

рекомендуем связаться с нашим сервисным центром.

Перед тем, как установить новую варочную панель,

позаботьтесь о том, чтобы установка проводилась в

соответствии с руководством по монтажу.

Данный прибор настроен для использования с газом,

указанным в табличке с характеристиками. При

необходимости перенастроить его для использования

с другим типом газа

ознакомьтесь с руководством по

монтажу.

Данный прибор предназначен исключительно для

бытового использования и не может применяться в

промышленных или коммерческих целях. Данный

прибор нельзя устанавливать на яхтах или в

автокемперах. Гарантия производителя

5

действительна только в случае использования

прибора по назначению.

Используйте прибор только для приготовления пищи,

а не для обогрева помещения.

Этот прибор не предназначен для использования с

внешним таймером или пультом управления.

Не оставляйте работающий прибор без присмотра.

Дети до 8 лет, лица с ограниченными физическими,

умственными и психическими возможностями, а также

лица

, не обладающие достаточными знаниями о

приборе, могут использовать прибор только под

присмотром или после подробного инструктажа и

осознания всех опасностей, связанных с

эксплуатацией прибора.

Детям не разрешается играть с прибором. Очистка

или техобслуживание прибора не должны

производиться детьми без присмотра взрослых.

Скопление газа в закрытом помещение может

привести к пожару.

Внимательно ознакомьтесь с

инструкциями и правилами техники эксплуатации

газовых конфорок.

Конфорки и поверхность вокруг них сильно

нагреваются. Не прикасайтесь к раскаленным

поверхностям. Не допускайте к плите детей младше

8 лет.

Конфорки очень сильно нагреваются. Никогда не

кладите легко воспламеняющиеся предметы на

варочную панель. Не складывайте предметы на

варочную панель.

Нельзя хранить

и использовать едкие химические

вещества, пар, легковозгорающиеся вещества и

непищевые продукты вблизи данного электроприбора

или под ним.

Перегретый жир и масло легко возгораются. Не

оставляйте нагревающийся жир или масло без

присмотра. Если возгорание произошло, не заливайте

огонь водой. Существует опасность ожога! Накройте

сковороду или кастрюлю крышкой, чтобы погасить

огонь, и выключите

конфорку.

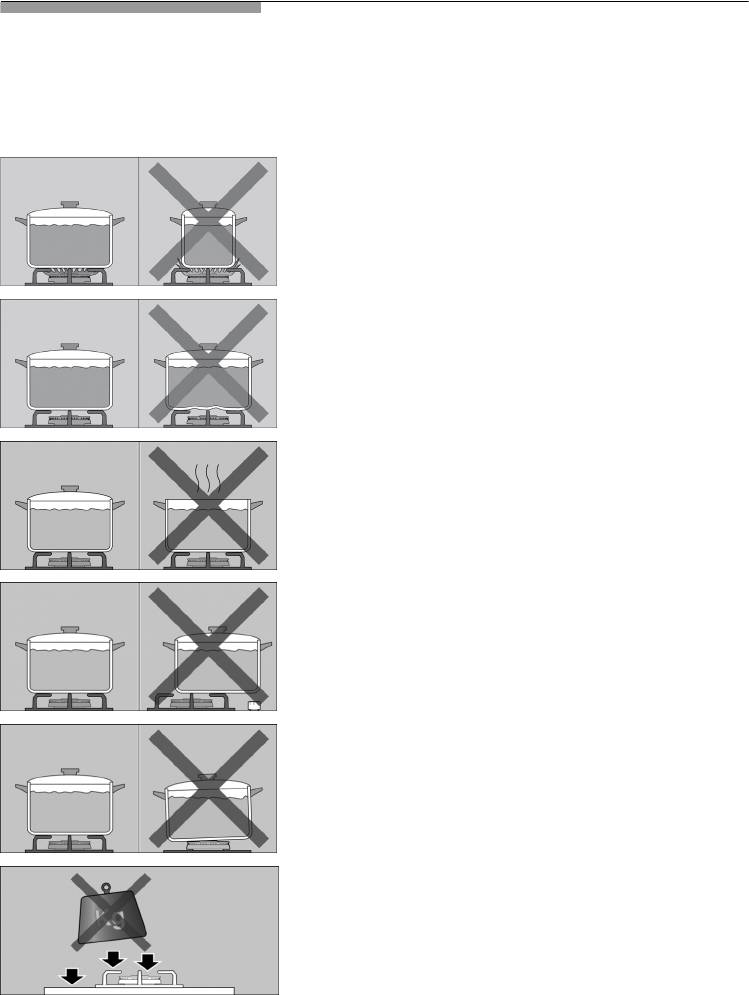

Использование поврежденной посуды, посуды

неподходящего размера и посуды, края которой

выходят за пределы варочной панели, а также

неправильная установка посуды на конфорку могут

стать причиной серьезных травм. Следуйте советам и

рекомендациям по использованию посуды.

Использование газового прибора повышает

температуру, влажность и концентрацию продуктов

сгорания в помещении, где он установлен.

6

Необходимо обеспечить хорошую вентиляцию кухни,

в особенности во время работы варочной панели: не

загромождайте отверстия естественной вентиляции

или установите устройство для механической

вентиляции (вытяжку).

При продолжительном или интенсивном

использовании прибора может понадобиться

дополнительное или более интенсивное

проветривание: откройте окно или увеличьте

мощность механической вытяжки.

Не устанавливайте прибор в местах, где есть

сквозняки. Струя воздуха может задуть пламя на

конфорках.

Нельзя пользоваться для очистки варочной панели

пароочистителем. Существует опасность поражения

электротоком!

В случае неисправности варочной панели перекройте

подачу газа и электроэнергии к прибору. По

вопросам ремонта свяжитесь с нашим сервисным

центром.

Не проводите никаких действий в середине варочной

панели. Если это необходимо,

свяжитесь с нашим

сервисным центром.

Если какая-то ручка не поворачивается, не

форсируйте ее. Сразу свяжитесь с сервисным

центром, чтобы починить или заменить эту ручку.

При наличии трещин или других повреждений стекла

возникает опасность поражения электротоком.

Отключите предохранитель на щитке

предохранителей. Свяжитесь с сервисным центром.

7

Ваша новая варочная панель

3

1

5

3

1 5

6

2

4

4

2

4

3

1

5

4

1

5

8

2

4

4

7

2

3

1 Решетки

2 Рукоятки управления

3 Газовая конфорка мощностью до 1,1 кВт

4 Газовая конфорка мощностью до 1,9 кВт

5 Газовая конфорка мощностью до 2,8 кВт

6 Газовая конфорка двойного пламени с независимым

регулированием пламени в каждом контуре мощностью B до

2,85 кВт

7 Газовая конфорка двойного пламени с независимым

регулированием пламени в каждом контуре мощностью D до

4,25 кВт

8 Электрическая конфорка 1800

Вт

8

Газовые конфорки

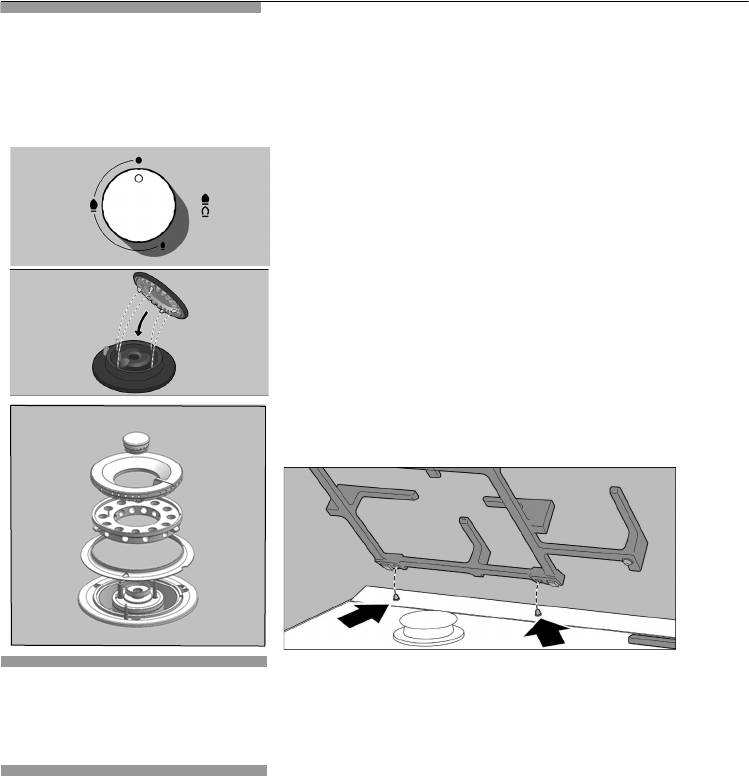

Пользование

На каждой рукоятке управления указано, какую

Рис. 1

конфорку она включает (рис.1).

Чтобы варочная панель хорошо работала, следите за

тем, чтобы решетки и все детали горелок были

Рис. 2

правильно установлены (рис. 2-3-4).

Рис. 3

Рис. 4

Ручной поджиг

1. Нажмите на рукоятку управления нужной вам

конфорки и поверните ее влево до нужной отметки.

2. Поднесите к горелке кухонную зажигалку или

открытое пламя (зажигалки, спички и т.п.).

Автоматический

Если на варочной панели имеется автоматический

поджиг (свечи):

поджиг

1. Нажмите на рукоятку управления нужной вам

конфорки и поверните ее влево до отметки

максимальной мощности.

Когда вы нажимаете на рукоятку, на всех конфорках

появляется искра. Пламя на включенной вами конфорке

загорится (рукоятку теперь можно отпустить).

2. Поверните рукоятку на нужную вам отметку.

Если

пламя не зажглось, поверните рукоятку на

нулевую отметку и повторите все сначала. На этот раз

удержите рукоятку в нажатом состоянии подольше (до

10 секунд).

9

Внимание! Если по прошествии 15 секунд пламя не

зажглось, выключите конфорку и откройте двери или

окна в помещении. Перед повторной попыткой

розжига конфорки подождите не менее одной минуты.

Система

В зависимости от модели Ваша варочная панель

может быть оборудована системой газ-контроль

газ-контроль

(термопарой), которая препятствует утечке газа при

случайном угасании пламени на горелках. Для того,

чтобы обеспечить включение этой системы, зажгите

конфорку как обычно и удержите рукоятку в нажатом

состоянии в течение 4 секунд после того, как

зажжется пламя.

Термопара

Свеча

Выключение

Поверните соответствующую рукоятку вправо до

отметки 0.

конфорки

Уровни мощности

Рукоятки плавной регулировки позволяют

отрегулировать нужную вам мощность в пределах

минимальной и максимальной мощности конфорки.

Отметка Выключено

Максимальн

ое открытие

Большой

или

огонь

мощность

и

электропод-

жиг

Малый

Минимально

огонь

е открытие

или

мощность

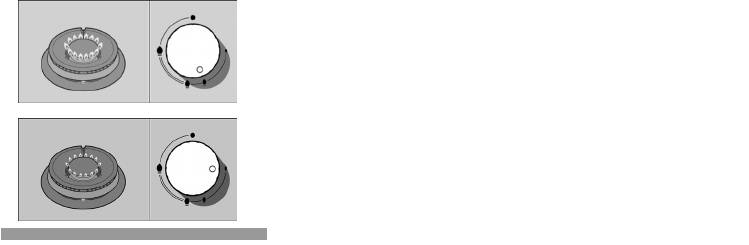

В случае конфорок двойного пламени с

независимым регулированием пламени в каждом

контуре внутреннее и внешнее кольцо пламени

можно регулировать по отдельности.

Возможны следующие варианты мощности:

Внутреннее и внешнее кольцо пламени на

максимальной мощности.

Внешнее кольцо пламени на минимальной, а

внутреннее кольцо пламени на максимальной

мощности.

10

Очистка и уход

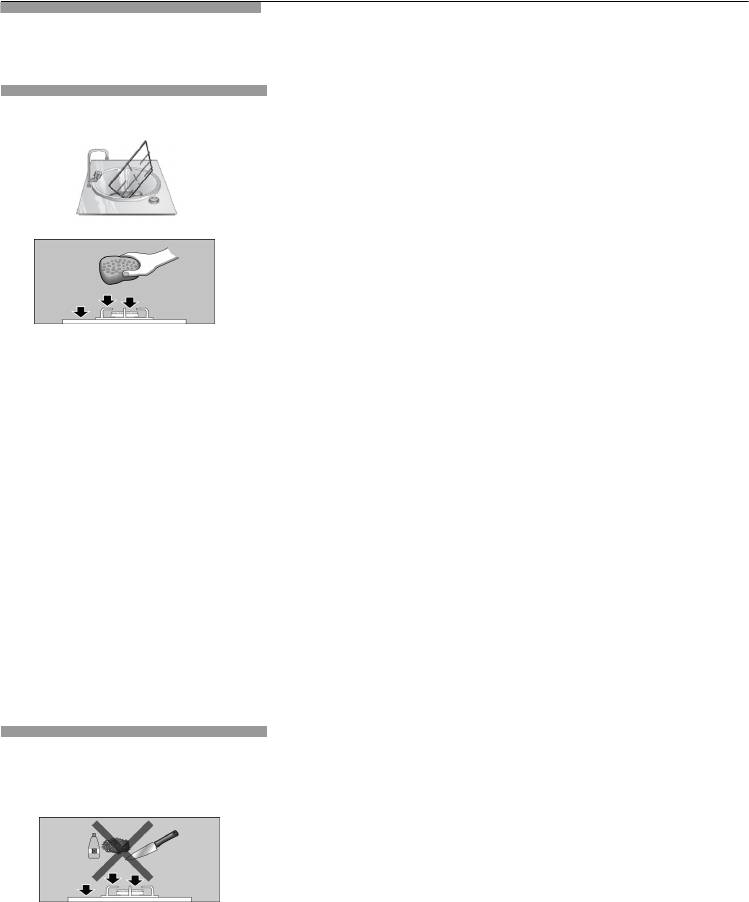

Очистка

Когда варочная панель остынет, протрите ее с

помощью губки, воды и мыла.

Каждый раз после использования необходимо

протирать поверхность деталей горелки, как только

она остынет. Если на них останутся загрязнения

(пригоревшие продукты, капли жира и т.п.), даже если

их немного, они запекутся на поверхности, и потом их

будет труднее

удалить. Необходимо содержать в

чистоте все отверстия и прорези, чтобы пламя горело

ровно. От передвижения некоторых видов посуды на

решетках могут оставаться металлические следы.

Горелки и решетки следует мыть водой с мылом с

помощью неметаллической щетки.

Решетки также можно мыть в посудомоечной машине.

Используйте моющее средство, рекомендованное

производителем посудомоечной машины. Если

загрязнение слишком сильное, лучше предварительно

очистить решетки вручную.

Крышки горелок мыть в посудомоечной машине

нельзя.

Если на решетках имеются резиновые прокладки,

будьте осторожны при их промывании. Прокладки

могут слететь, и тогда решетка поцарапает варочную

панель.

Всегда досуха протирайте детали горелок и решетки.

Наличие капель воды или влажных участков в начале

процесса нагревания может повредить эмаль.

После промывки и вытирания деталей горелок

убедитесь в том, что крышки правильно установлены на

рассекателе.

Чистящие средства,

Не передвигайте посуду по поверхности стекла, так как

ее можно поцарапать. Также избегайте падения на

которыми нельзя

стекло твердых или острых предметов. Не ударяйте по

пользоваться

краям варочной панели.

Не используйте пароочистители. Это может повредить

варочную панель.

Никогда не пользуйтесь абразивными средствами,

металлическими мочалками, режущими предметами,

ножами и т.п. для устранения остатков пригоревшей

пищи с поверхности варочной панели.

Если на варочной панели имеется стеклянная или

алюминиевая поверхность, не пользуйтесь для очистки

ее стыков с металлом ножами, скребками и другими

подобными инструментами.

Не пользуйтесь ножами, скребками и другими

подобными инструментами для очистки стыка между

17

стеклянной поверхностью и накладками горелок или

металлическими профилями и для очистки стеклянных

и алюминиевых поверхностей, если они имеются.

Уход

Если на варочную панель пролилась какая-то жидкость,

сразу вытрите ее, это поможет Вам избежать ненужных

усилий потом.

Песчинки, которые осыпаются при очистке овощей и

корнеплодов, могут поцарапать стеклянную

поверхность.

Расплавленный сахар или пролившиеся продукты с

высоким содержанием сахара необходимо сразу

удалить с поверхности варочной панели с помощью

скребка для чистки

стеклянных поверхностей.

Мелкие неполадки

Иногда возникающие неполадки легко устранить

самостоятельно. Перед тем, как обратиться в

сервисный центр, ознакомьтесь с данными

рекомендациями:

Неполадка Возможная причина Решение

Общий сбой

Неисправный предохранитель. Проверьте предохранитель на щитке

электросистемы.

предохранителей и замените его в случае

неисправности.

Сработал автоматический

Проверьте, не сработал ли

предохранитель или

автоматический предохранитель или

дифференциальный выключатель.

дифференциальный выключатель на

электрощите.

Не работает

Возможно, между свечами и

Пространство

между свечой и горелкой

автоматический поджиг.

горелками накопились остатки

должно содержаться в чистоте.

продуктов или моющих средств.

Горелки мокрые. Насухо вытрите крышки горелок.

Плохо установлены крышки горелок. Убедитесь, что крышки правильно

установлены.

Прибор незаземлен, неправильно

Свяжитесь с квалифицированным

заземлен или заземляющий провод

электриком.

неисправен.

Пламя неравномерное. Плохо собраны детали горелок. Правильно установите крышки на

соответствующие горелки.

Отверстия горелки загрязнены. Очистите

отверстия горелки.

Газ не выходит или

Подача газа перекрыта

Откройте промежуточные вентили, если

выходит неравномерно.

промежуточными вентилями.

они имеются.

Если газ подается из баллона,

Смените газовый баллон.

проверьте, не пуст ли он.

18

Неполадка Возможная причина Решение

В кухне пахнет газом. Открыт кран какой-то конфорки. Закройте краны конфорок.

Плохо подсоединен газовый баллон. Проверьте, герметично ли подсоединен

баллон.

Возможно, происходит утечка газа. Перекройте главный газовый вентиль,

проветрите помещение и срочно

свяжитесь с квалифицированным

специалистом, имеющим право на

проведение проверки и сертификацию

систем газоснабжения. Не используйте

прибор, пока не будет проведена

проверка наличия утечки газа из система

газоснабжения или самого прибора.

Сразу после отпускания

Ручка не была удержана в нажатом

После зажигания пламени удержите ручку

ручки пламя на конфорке

состоянии в течение нужного

в нажатом состоянии в течение еще

гаснет.

времени.

нескольких секунд.

Отверстия горелки загрязнены. Очистите отверстия горелки.

Сервисный центр

При обращении в сервисный центр необходимо

сообщить код прибора (E-Nr.) и его заводской номер

(FD). Эта информация находится в табличке с

характеристиками, расположенной в нижней части

варочной панели, и на этикетке в руководстве по

эксплуатации.

Условия

Условия гарантийного обслуживания данного прибора

определяются представительством нашей компании в

гарантийного

стране, где была произведена покупка. Более

обслуживания

подробную информацию вы можете получить в

магазинах. Чтобы воспользоваться гарантией,

необходимо предъявить торговый чек.

Производитель оставляет за собой право на внесение

изменений.

Упаковка и отработавшие приборы

Если на табличке с характеристиками имеется символ

), придерживайтесь следующих инструкций.

Утилизация отходов с учетом

Снимите упаковку с прибора и постарайтесь выбросить

требований охраны природы

ее так, чтобы не нанести вред окружающей среде.

Данный прибор соответствует нормам европейской

Директивы 2002/96/CE об утилизации электрического

и электронного оборудования, обозначаемой WEEE

(waste electrical and electronic equipment).

19
