Siemens LC 66671: инструкция

Раздел: Бытовая, кухонная техника, электроника и оборудование

Тип: Вытяжка

Характеристики, спецификации

Установка:
каминная пристенная, 60 см
Режимы работы:
отвод, циркуляция
Количество двигателей:
1
Производительность:
550 м³/ч
Регулировка мощности:
есть, 4 скорости
Интенсивный режим:
есть
Экономичный режим:
нет
Фильтр:
жировой
Индикатор загрязнения фильтра:
есть
Срок использования фильтра:
многоразовый
Тип управления:
электронное
Переключатели:
кнопочные
Дисплей:
есть
Таймер:
есть
Остаточный ход:
есть
Тип ламп:
галогенная лампа
Мощность одной лампы:
20 Вт
Количество ламп:
2
Регулировка яркости освещения:
есть
Диаметр отводного патрубка:
120 мм
Размеры (ШxВxГ):
600x750x532 мм
Вес устройства:
20 кг
Цвет корпуса:
серебристый
Телескопическая труба:
есть

Инструкция к Вытяжке Siemens LC 66671

Инструкция по эксплуатации

Вытяжка

LC 66671

LC 66971

901764

Перед прочтением настоящей инструкции по эксплуатации

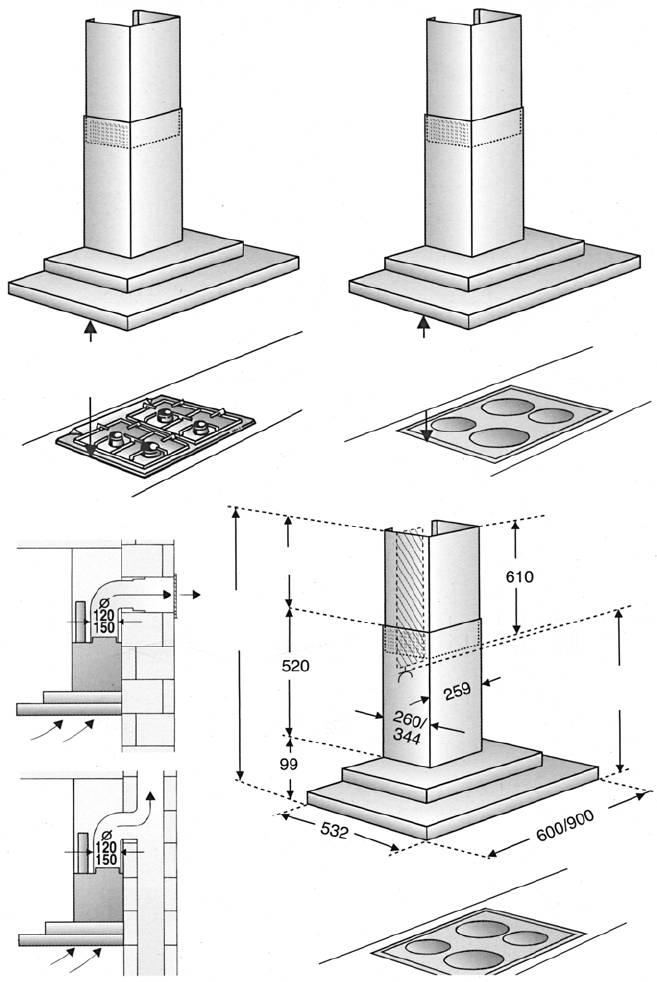

откройте стр. 6-8 с рисунками.

Описание вытяжки Режимы работы

Это можно обеспечить, если воздух при сго-

Обшивка

рании топлива будет выводиться из помеще-

вытяжной трубы

ния через незакрытые отверстия, например,

через двери, окна, настенные вентиляцион-

ные шкафы или с помощью технических мер,

обеспечивающих блокировку других уст-

ройств при работе одного устройства и т.д.

Переключатели

Применение только настенного вентиляци-

освещения/

онного шкафа не гарантирует, что предель-

вентилятора

ное значение пониженного давления возду-

ха не будет превышено.

Примечание. При оценке давления воздуха

следует учитывать всю систему вентиляции,

которая имеется в здании. Однако это пра-

вило не применяется при использовании

оборудования для приготовления пищи, на-

пример, варочных панелей и/или газовых

плит.

При обеспечении отвода воздуха необходи-

Освещение Решетка фильтра

мо придерживаться правил, установленных

местными административными органами.

Если вытяжка используется в режиме цир-

куляции воздуха – с активным угольным

Режимы работы

фильтром – эксплуатация возможна без ка-

ких-либо ограничений.

Режим отвода воздуха:

Режим циркуляции воздуха:

Вентилятор вытяжки всасывает кухон-

Этот режим требует установки активно-

ные испарения и удаляет их за пределы

го угольного фильтра (см. раздел «Филь-

помещения через жиропоглощающий

тры и их техническое обслуживание»).

фильтр.

Жиропоглощающий фильтр поглощает

Полный комплект для установки и

твердые частицы, которые могут содер-

фильтры для замены можно приобрес-

жаться в кухонных испарениях.

ти в специализированных торговых

точках.

Кухня в значительной степени освобож-

дается от жиров и запахов.

Соответствующие номера принадлеж-

ностей можно найти в конце настоящей

Если вытяжка в режиме отвода воздуха

инструкции по эксплуатации.

работает одновременно с отопительным

оборудованием, которое пользуется вы-

Вентилятор вытяжки всасывает кухон-

тяжными трубами (например, отопитель-

ные испарения, которые очищаются в

ные системы, проточные водонагреватели

жиропоглощающем фильтре и активном

или котлы, которые работают на газе, жид-

угольном фильтре. После этого очищен-

ком или твердом топливе), необходимо

ный воздух возвращается на кухню.

обеспечить достаточную подачу возду-

Жиропоглощающий фильтр поглощает

ха в том объеме, который требуется для

частицы жира, которые могут содер-

сгорания топлива.

жаться в кухонных испарениях.

По соображениям безопасности требуется,

Активный угольный фильтр удаляет име-

чтобы в помещении, где установлено отопи-

ющиеся запахи.

тельное или нагревательное оборудование

с открытым огнем, давление воздуха по

сравнению с атмосферным не было пони-

жено более чем на 4 Па (0,04 мбар).

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

1

Перед первым

Управление вытяжкой

использованием вытяжки

Самым эффективным способом удале-

Важные указания:

ния кухонных испарений, образующихся при

Эта вытяжка соответствует применимым

приготовлении пищи, является следующий

правилам техники безопасности.

способ:

Ремонт вытяжки должен выполняться толь-

Включите вентилятор сразу же, как

ко квалифицированным персоналом.

только Вы начинаете готовить.

Неправильно выполненный ремонт вы-

Выключите вентилятор через не-

тяжки может привести к возникновению

сколько минут после того, как Вы закон-

серьезной опасности для пользователя.

чите готовить.

Данная вытяжка не предназначена для

эксплуатации детьми или инвалидами без

присмотра. Следует следить, чтобы дети не

играли с вытяжкой.

Освещение

Индикатор

Остаточный

Подключение и ввод в эксплуатацию

для настройки

ход венти-

вытяжки должен выполнять только квалифи-

вентилятора

лятора

цированный специалист.

Утилизацию упаковочного материала

Выключение

Уменьшение ско-

Включение

следует проводить правильным образом

вентилятора

рости вентилятора

и увеличение

(см. инструкцию по монтажу).

скорости

вентилятора

Эксплуатируйте вытяжку только с уста-

новленными лампами.

Звуковой сигнал:

Нажатие клавиши подтверждается зву-

Неисправные лампы следует сразу же

ковым сигналом.

заменять, чтобы предотвратить перегрузку

оставшихся ламп.

Выключение звукового сигнала:

Одновременно нажмите клавиши 0 и + и

Никогда не эксплуатируйте вытяжку

удерживайте их нажатыми, пока пример-

без установленного жиропоглощающего

но через 3 секунды не прозвучит сигнал.

фильтра.

Включение звукового сигнала:

Перегретые жир и масло могут легко

Повторите вышеуказанную операцию.

воспламеняться. Поэтому всегда следите за

приготовлением пищи с жиром или маслом,

Включение вентилятора:

например, в случае приготовления чипсов.

Нажмите клавишу +.

Не стерилизуйте продукты питания пла-

Установка требуемой скорости

менем непосредственно под вытяжкой.

вентилятора:

Опасность воспламенения жиропогло-

!

щающего фильтра.

Нажмите клавишу +.

Скорость вентилятора увеличивается на

Эксплуатация вытяжки над очагом, в ко-

одну ступень.

тором сгорает твердое топливо (уголь, дере-

Нажмите клавишу .

во и т.д.), разрешается только в ограничен-

Скорость вентилятора уменьшается на

ных случаях (см. инструкцию по монтажу).

одну ступень.

Всегда правильно эксплуатируйте газо-

Выключение вентилятора:

вые варочные панели.

Нажмите клавишу 0.

Важное замечание!

Отображается 0 и через короткое вре-

мя перестает светиться.

Пламя газовых варочных панелей должно

всегда быть закрыто посудой для приготов-

или:

ления пищи, которая устанавливается на

Нажмите и удерживайте нажатой клави-

варочной панели.

шу , пока вентилятор не выключится.

Сильный нагрев пламенем газовых кон-

Отображается 0 и через короткое вре-

!

форок может повредить вытяжку.

мя перестает светиться.

2

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Управление вытяжкой

Фильтры и их техническое

обслуживание

Интенсивная ступень:

Максимальная производительность обес-

Жиропоглощающие фильтры:

печивается на интенсивной ступени. Такая

Для поглощения частиц жира в кухонных

производительность обычно требуется

испарениях, образующихся при приго-

только на короткое время.

товлении пищи, используются металли-

Удерживайте нажатой клавишу +, пока

ческие фильтры.

на индикаторе не появится индикация P.

Фильтрующие прокладки выполнены из не-

Если интенсивная ступень не отменяет-

воспламеняющегося металла.

ся вручную, вентилятор автоматически

Внимание!

переключится обратно на уровень 2 че-

По мере насыщения фильтра остатками жи-

рез 10 минут.

ров не только увеличивается риск воспламе-

нения, но это может также оказывать отри-

Остаточный ход вентилятора

цательное воздействие на работу вытяжки.

Нажмите клавишу

.

Важное замечание.

Вентилятор продолжает работать на

Своевременная чистка металлических жиро-

уровне 1 в течение 10 минут, и в это вре-

поглощающих фильтров с соответствующи-

мя на индикаторе мигает точка. После

ми интервалами снижает вероятность вос-

истечения этого времени вентилятор ав-

пламенения, которое возможно из-за нагре-

томатически выключается.

ва при жарении в большом количестве жира.

Освещение:

Индикатор насыщения:

Нажмите клавишу

для включения или

Когда жиропоглощающие фильтры доходят

выключения освещения.

до точки насыщения, в течение 10 секунд

Освещение можно включить в любой мо-

после выключения вентилятора слышен

мент, даже когда вентилятор выключен.

звуковой сигнал, а на индикаторе появля-

ется

. Следует сразу же произвести чист-

Регулировка яркости:

ку жиропоглощающего фильтра.

Удерживайте нажатой клавишу

до по-

лучения требуемой яркости.

Чистка металлических

жиропоглощающих фильтров:

Автоматическое включение освеще-

Фильтры можно мыть в посудомоечной

ния, например, с помощью таймера:

машине. Однако это может приводить к

Вентилятор и освещение должны быть

незначительному обесцвечиванию.

выключены.

Важное замечание:

Сильно загрязненные металлические

Включение:

жиропоглощающие фильтры не следует

Одновременно нажмите клавиши и

.

мыть в посудомоечной машине вместе

Примерно через 3 секунды свет включа-

с посудой.

ется для подтверждения настройки.

При ручной мойке фильтров сначала за-

мочите их в горячей мыльной воде. За-

Выключение:

тем очистите фильтры щеткой, тщатель-

Повторите операцию при включенном осве-

но прополощите их и дайте воде стечь.

щении.

Снятие и установка металлических

Примерно через 3 секунды свет выклю-

жиропоглощающих фильтров:

чается для подтверждения настройки.

Предупреждение. Галогенные лампы дол-

жны быть выключены и должны остыть.

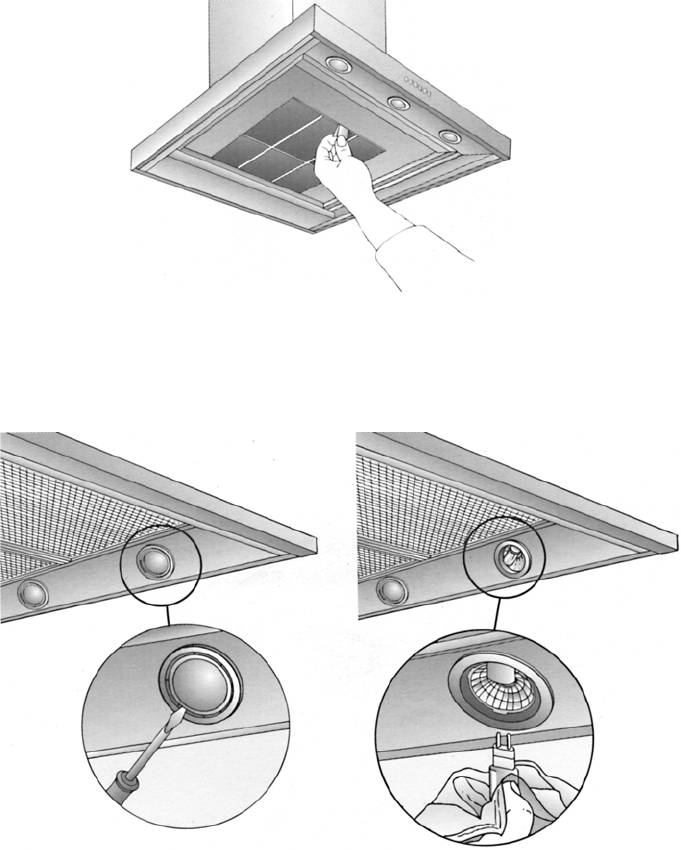

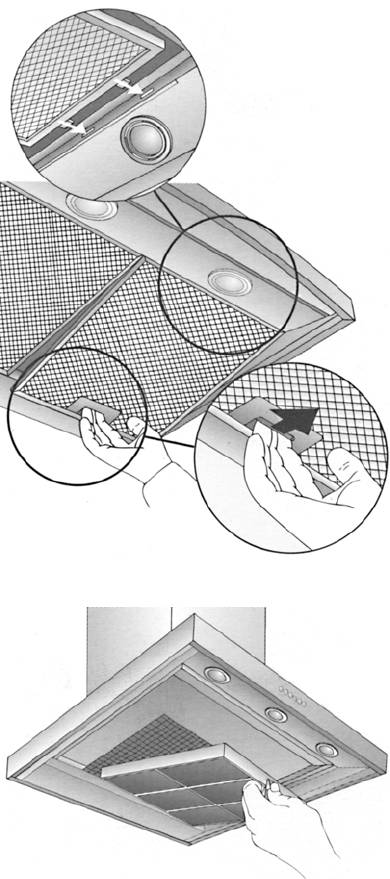

1. Нажмите на защелку на жиропоглоща-

ющих фильтрах в направлении внутрь и

согните фильтры вниз. Рис. 1.

2. Проведите чистку фильтров.

3. Установите очищенные фильтры на ме-

сто в вытяжку.

4. Удалите

с индикатора.

Нажмите клавишу 0.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

3

Фильтры и их техническое

Чистка и уход

обслуживание

Выключите электропитание вытяжки,

для чего отсоедините вилку от сетевой

Активный угольный фильтр:

розетки или выключите предохранитель.

Предназначен для устранения запахов в

Одновременно с чисткой жиропоглоща-

режиме циркуляции воздуха.

ющих фильтров проводите чистку всех

Индикатор насыщения:

доступных деталей корпуса от имею-

щихся отложений жира. Это значитель-

Когда активный угольный фильтр доходит до

но снижает опасность воспламенения и

точки насыщения, в течение 10 секунд пос-

гарантирует наиболее эффективное

ле выключения вентилятора слышен звуко-

функционирование вытяжки.

вой сигнал, а на индикаторе появляется C.

Следует сразу же заменить активный уголь-

Для чистки обшивки вытяжки пользуй-

ный фильтр.

тесь горячей мыльной водой или мягким

средством для чистки оконных стекол.

Установка фильтра:

Не соскребайте присохшую грязь, а раз-

Предупреждение. Галогенные лампы дол-

мягчайте ее влажной тканью.

жны быть выключены и должны остыть.

Никогда не пользуйтесь абразивными

1. Снимите металлические жиропоглоща-

чистящими средствами или губками, ко-

ющие фильтры (см. раздел «Снятие и ус-

торые могут поцарапать поверхность.

тановка металлических жиропоглощаю-

Примечание. Никогда не чистите спир-

щих фильтров»).

том пластмассовые поверхности, так

2. Вставьте активный угольный фильтр.

поверхность может стать матовой.

Рис. 2.

Предостережение. Достаточно часто

3. Защелкните защелки с обеих сторон.

проветривайте кухню. Никогда не остав-

Рис. 3.

ляйте открытое пламя!

4. Установите металлические жиропогло-

щающие фильтры (см. раздел «Снятие

Чистите клавиши управления только

и установка металлических жиропогло-

слабым мыльным раствором и мягкой влаж-

щающих фильтров»).

ной тканью. Не используйте для чистки кла-

5. Удалите

CC

CC

C с индикатора.

вишей управления средство для чистки не-

Нажмите клавишу 0.

ржавеющей стали.

Снятие фильтра:

Алюминиевые и пластмассовые

Предупреждение. Галогенные лампы дол-

поверхности:

жны быть выключены и должны остыть.

Используйте мягкую неворсистую ткань

1. Снимите металлические фильтры.

для протирки стекол или микроволокни-

стую ткань.

2. Нажмите на защелки с обеих сторон в на-

правлении внутрь и снимите активный

Не используйте сухие ткани.

угольный фильтр, сдвинув его вниз. Рис. 3.

Используйте мягкое средство для чист-

3. Установите металлические жиропогло-

ки оконных стекол.

щающие фильтры.

Не используйте агрессивные, кислот-

ные или щелочные чистящие средства.

Замена активного угольного фильтра:

Не используйте абразивные средства

Активный угольный фильтр можно при-

для чистки.

обрести у уполномоченного агента по

продаже оборудования нашей фирмы

(см. дополнительные принадлежности).

Используйте только фильтры нашей

фирмы. В этом случае Вы сможете

обеспечить наилучшие характеристики

вытяжки.

Утилизация старого

активного угольного фильтра

В активных угольных фильтрах нет ма-

териалов, которые загрязняют окружа-

ющую среду. Выбрасывайте их вместе

с обычным домашним мусором.

4

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Замена ламп

Установка индикатора

насыщения

1. Выключите вытяжку и отключите ее от

сети путем отсоединения вилки от сете-

Если необходимо изменить режим работы

вой розетки или выключения предохра-

(режим отвода воздуха/режим циркуляции

нителя.

воздуха), следует также заменить индикатор

Включенные галогенные лампочки

насыщения фильтра (см. «Инструкцию по

очень горячие. Даже через некоторое время

монтажу).

после выключения еще имеется риск ожога.

2. Снимите ламповое кольцо с помощью

отвертки или подобного инструмента.

Неисправности

Рис. 4.

3. Замените галогенную лампу (обычная

Если на индикаторе появилось

или

C:

CC

CC

галогенная лампа, 12 В, максимум 20 Вт,

См. раздел «Фильтры и их техническое

цоколь G4).

обслуживание».

Внимание! См. рис. 5, на котором по-

казан патрон лампы.

Если невозможно эксплуатировать

Берите лампы только чистой тканью.

вытяжку:

4. Вставьте на место ламповое кольцо.

Отсоедините вытяжку от сети, отсоеди-

5. Подключите опять вилку к сетевой ро-

нив вилку от розетки или выключив пре-

зетке или включите предохранитель.

дохранитель. Подождите примерно 1

минуту и затем опять включите вытяжку

Примечание. Если освещение не работа-

в сеть.

ет, проверьте правильность установки ламп.

Если у Вас имеются какие-либо вопросы или

если появилась неисправность, обращай-

тесь в Сервисную службу (cм. перечень ма-

стерских Сервисной службы).

При телефонном звонке, пожалуйста, сооб-

щите следующие сведения:

E-Nr. FD

Впишите эти номера в вышеуказанных ме-

стах. Номера E-Nr. (номер изделия) и FD (за-

водской номер) Вы найдете на табличке с

техническими характеристиками внутри Ва-

шей вытяжки после того, как снимете ре-

шетку фильтра.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

5

LZ 51850

для LC 66671

(60 cм)

LZ 51750

для LC 66971

(90 см)

360732

для LC 66671

(60 см)

351210

для LC 66971

(90 см)

LZ 50960

264765

6

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 1

Рис. 2

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

7

Рис. 3

Рис. 4 Рис. 5

8

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

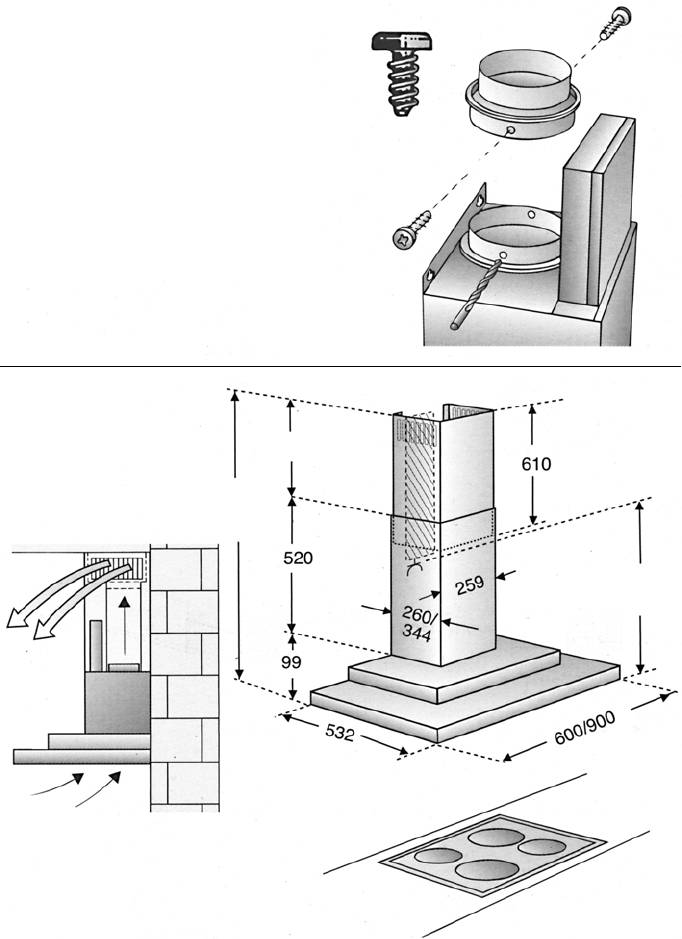

Перед прочтением настоящей инструкции по монтажу

откройте стр. 14-17 с рисунками.

Инструкция по монтажу

Важная информация:

Старая вытяжка не является совершен-

Установка вытяжки над газовой ва-

но ненужным мусором. Она содержит цен-

рочной панелью или плитой на мини-

ные материалы, которые могут быть вторич-

мальном расстоянии 650 мм – рис. 6 –

но использованы при утилизации с учетом

разрешается над газовой плитой только тог-

требований охраны окружающей среды. Пе-

да, когда не превышаются следующие зна-

ред тем, как отправлять на утилизацию ста-

чения номинальной тепловой нагрузки (Hs):

рую вытяжку, убедитесь, что она приведена

Газовые плиты

в неработоспособное состояние.

Тепловая нагрузка:

одной конфорки макс. 3 кВт

Ваша новая вытяжка защищена соот-

всех конфорок макс. 8,3 кВт

ветствующей упаковкой на время транспор-

духовки макс. 3,9 кВт

тировки. Все материалы, которые исполь-

зованы для этой цели, не наносят вреда ок-

Газовые варочные панели

ружающей среде и могут быть переработа-

Тепловая нагрузка:

ны для вторичного использования. Пожа-

одной конфорки макс. 3,9 кВт

луйста, сделайте свой вклад в охрану окру-

всех конфорок макс. 11,3 кВт

жающей среды, отправив этот материал для

Газовые стеклокерамические

упаковки на переработку с учетом требова-

конфорки

ний охраны окружающей среды.

Информация по номинальной тепловой

Самые последние сведения относительно

нагрузке не относится к газовым стек-

возможностей по утилизации Вашей старой

локерамическим конфоркам. Соблю-

вытяжки и упаковки новой вытяжки Вы мо-

дайте указания, которые дает изготови-

жете получить в той организации, где Вы

тель конфорок.

приобрели вытяжку, или в местных админи-

Плиты на твердом топливе

стративных органах.

Максимальная номинальная тепловая

нагрузка и максимальное расстояние до

Вытяжка предназначена для использо-

плиты имеют такое же значение, как и в

вания в режиме отвода воздуха или в режи-

случае газовых плит.

ме циркуляции воздуха.

Всегда устанавливайте вытяжку над

Над очагом, в котором сгорает твердое

центральной частью варочной панели.

топливо, вследствие потенциальной пожар-

ной опасности (например, из-за разлетаю-

Минимальное расстояние между элек-

щихся искр) устанавливать вытяжку разре-

трической варочной панелью и нижним кра-

шается только в том случае, если очаг име-

ем вытяжки: 550 мм, рис. 6.

ет закрытое несъемное покрытие и со-

блюдаются все правила, которые действу-

Дополнительные инструкции

ют в каждой конкретной стране. Это огра-

в случае использования газовых плит:

ничение не относится к газовым плитам и га-

зовым варочным панелям.

Во всех случаях следует соблюдать со-

ответствующие правила и указания по уста-

Чем меньше расстояние между вытяж-

новке, которые даются изготовителем газо-

кой и варочной панелью, тем выше вероят-

вой плиты.

ность конденсации поднимающихся паров

на вытяжке.

Вытяжку разрешается устанавливать

таким образом, чтобы только с одной ее сто-

роны располагались высокий шкаф или вы-

сокая стена. При этом расстояние до этого

шкафа или до этой стены должно быть не

менее 50 мм.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

9

Инструкция по монтажу

Перед установкой

Если вытяжка используется в режиме цир-

куляции воздуха – с активным угольным

Режим отвода воздуха, рис. 7

фильтром – эксплуатация возможна без ка-

Отводимый воздух подается вверх через

ких-либо ограничений.

вентиляционный ствол или непосредствен-

Если отводимый воздух удаляется через

но через наружную стену за пределы поме-

наружную стену, следует установить теле-

щения.

скопический воздуховод в наружной стене.

Отводимый воздух нельзя выводить через

дымоход, который используется для других

Соединение между вытяжкой

целей, или в ствол, используемый для вен-

и телескопическим воздуховодом:

тиляции помещений, в которых также уста-

Подсоединяйте вытяжку к телескопи-

новлены печи или камины.

ческому воздуховоду с помощью гибко-

Следует соблюдать требования админист-

го шланга или вытяжной трубы.

ративных органов власти при отводе возду-

Оптимальная эффективность вытяжки

ха через дымоход, который не использует-

обеспечивается при выполнении

ся для других целей.

следующих условий:

Если вытяжка в режиме отвода воздуха

Использование коротких вытяжных труб

работает одновременно с отопительным

без резких изгибов.

оборудованием, которое пользуется той

Обеспечение минимального количества

же вытяжной трубой (например, отопи-

изгибов труб.

тельные системы, проточные водонагрева-

тели или котлы, которые работают на газе,

Использование труб с насколько воз-

жидком или твердом топливе), необходи-

можно большими внутренними диамет-

мо обеспечить достаточную подачу воз-

рами, а также использование изгибов

духа в том объеме, который требуется

труб с большим радиусом.

для сгорания топлива в отопительном

Круглые трубы:

оборудовании.

Мы рекомендуем внутренний диаметр:

Безопасная эксплуатация такого оборудо-

150 мм (минимальный внутренний диа-

вания возможна в том случае, если в поме-

метр 120 мм).

щении с отопительным и нагревательным

Трубы прямоугольного сечения дол-

оборудованием давление воздуха по срав-

жны иметь площадь внутреннего сече-

нению с атмосферным понижено не более

ния, равную площади внутреннего сече-

чем на 4 Па (0,04 мбар).

ния соответствующих круглых труб.

Это можно обеспечить, если воздух для го-

В случае труб с внутренним диаметром

рения топлива может поступать через не-

120 мм площадь внутреннего сечения

2

закрытые отверстия, например, через две-

составляет примерно 113 см

.

ри, окна, настенные вентиляционные шка-

В случае труб с внутренним диаметром

фы или с помощью технических мер, обес-

150 мм площадь внутреннего сечения

печивающих блокировку других устройств

2

составляет примерно 177 см

.

при работе одного устройства и т.д.

Если трубы имеют различные диа-

Применение только настенного вентиляци-

метры: используйте герметизирующую

онного шкафа не гарантирует, что предель-

ленту.

ное значение пониженного давления возду-

В случае эксплуатации вытяжки в ре-

ха не будет превышено.

жиме отвода воздуха обеспечивайте

Примечание: При оценке общих требований

достаточное поступление свежего воз-

следует учитывать всю комбинированную

духа.

систему вентиляции, которая имеется в зда-

нии. Однако это не относится к эксплуата-

ции оборудования для приготовления пищи,

например, варочных панелей или духовок.

При обеспечении отвода воздуха необходи-

мо придерживаться правил, установленных

местными административными органами.

10

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Инструкция по монтажу

Подсоединение к вытяжной трубе

Электрическое подключение

диаметром 150 мм:

ПРЕДУПРЕЖДЕНИЕ: ДАННУЮ ВЫТЯЖКУ

Установите вытяжную трубу непосред-

СЛЕДУЕТ ЗАЗЕМЛЯТЬ.

ственно в выходном отверстии вытяжки.

ВАЖНОЕ ЗАМЕЧАНИЕ:

Подсоединение к вытяжной трубе

Подключение в случае использования

диаметром 120 мм:

вилок отличающегося типа:

Вставьте переходник для сужения кана-

ла в отверстие для вытяжки воздуха, про-

Провода для подключения вытяжки к сети

сверлите 2 отверстия диаметром 3 мм и

имеют различные цвета со следующим зна-

затем привинтите переходник. Рис. 9

чением:

Присоедините вытяжную трубу к пере-

провод желто-зеленого цвета – земля

ходнику для сужения канала.

провод синего цвета – нейтраль

провод коричневого цвета – фаза

Если Вы используете собственную вилку,

Режим циркуляции воздуха, рис. 10

цвета проводов для подключения вытяжки

к сети могут не соответствовать обозначе-

Применяется, если нет возможности ис-

пользовать режим отвода воздуха. При

ниям на Вашей вилке.

этом используется активный угольный

Поэтому Вы должны сделать следующее:

фильтр.

1. Подсоедините желто-зеленый провод

Полный монтаж может быть выполнен

(земля) к выводу на Вашей вилке с обо-

специализированными мастерскими. Соот-

значением «Е», символом заземления $

ветствующие номера принадлежностей

или с зеленым либо желто-зеленым

можно найти в настоящей инструкции.

обозначением.

2. Подсоедините синий провод (нейтраль)

к выводу на Вашей вилке с обозначени-

Подготовка стены

ем «N» или с черным обозначением.

Стена должна быть ровной и вертикаль-

ной.

3. Подсоедините коричневый провод

(фаза) к выводу на Вашей вилке с обо-

Обеспечьте, чтобы в стене можно было

значением «L» или с красным обозначе-

прочно крепить шурупы и дюбели.

нием.

Вытяжку следует подключать только к ро-

Вес в кг:

зетке с контактом заземления, установлен-

ной согласно действующим правилам.

Режим Режим

отвода воздуха циркуляции

По возможности, розетку с контактом за-

воздуха

земления следует располагать непосред-

ственно за обшивкой вытяжной трубы. Рис.

60 см 20,0 20,5

7 или 10.

90 см 25,0 26,5

Электрические характеристики:

Их можно найти на табличке с технически-

Мы сохраняем за собой право на изменение конструкции

ми характеристиками, которая располагает-

в связи с техническими усовершенствованиями.

ся внутри вытяжки за решеткой фильтра.

В случае ремонта всегда отсоединяй-

те вытяжку от электрической сети.

Длина соединительного кабеля: 1,30 м.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

11

Инструкция по монтажу

В случае необходимости фиксирован-

Монтаж

ного подключения вытяжки к сети:

Данная вытяжка предназначена для мон-

Вытяжка должна подключаться к сети элек-

тажа на стене кухни.

тропитания только квалифицированным

1. Снимите жиропоглощающий фильтр

электриком.

(см. инструкцию по эксплуатации).

Со стороны сети электропитания должно

2. Начертите линию на стене от потолка до

быть установлено размыкающее устрой-

нижнего края вытяжки в центре того ме-

ство. В качестве размыкающих устройств

ста, в котором предполагается устано-

следует использовать устройства, которые

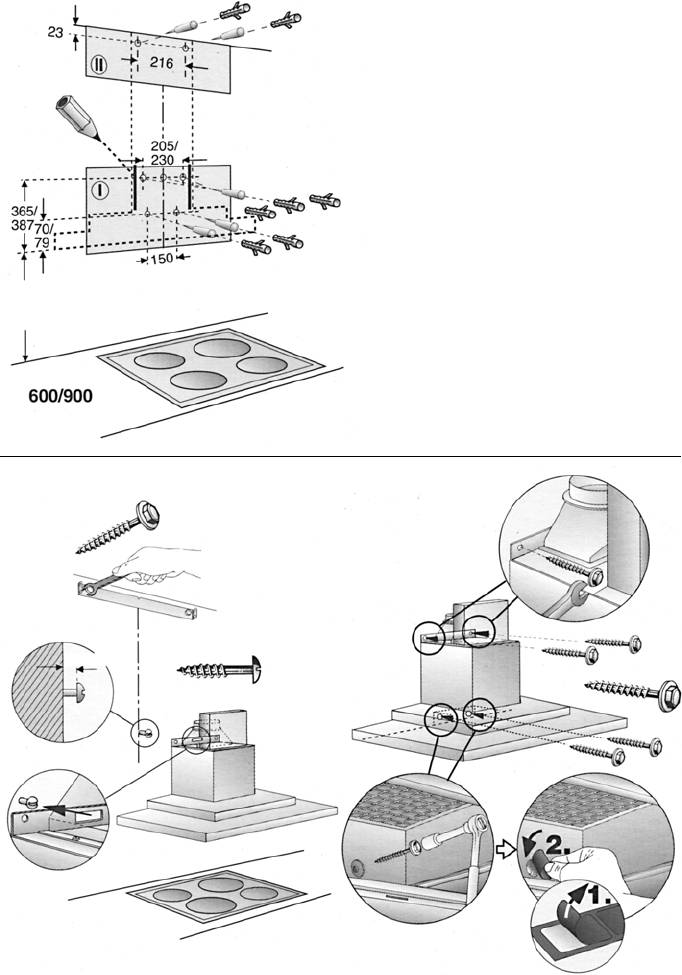

вить вытяжку. Рис. 11.

отключают все контакты с обеспечением в

выключенном состоянии расстояния между

3. Используйте шаблон для маркировки

контактами по меньшей мере 3 мм. В каче-

точек на стене, в которых будут установ-

стве таких размыкающих устройств могут

лены шурупы. Чтобы облегчить подве-

использоваться автоматические выключа-

шивание вытяжки на шурупы, начерти-

тели или контакторы.

те контур той зоны, где будет крепиться

вытяжка. Рис. 11.

Данное оборудование соответствует требо-

ваниям правил Европейского Сообщества

Обеспечьте минимальное расстояние

по подавлению радиопомех.

между варочной панелью и вытяжкой

550 мм – для электрической варочной па-

нели и 650 мм – для газовой варочной па-

нели. Нижний край шаблона располагает-

ся на уровне нижнего края вытяжки.

4. Просверлите 5 отверстий диаметром

8 мм для вытяжки и 2 отверстия диамет-

ром 8 мм для обшивки. Вставьте дюбе-

ли в отверстия таким образом, чтобы

они были заподлицо со стеной. Рис. 11.

Примечание. Если предполагается уста-

навливать какие-либо специальные принад-

лежности, это следует учесть.

5. Присоедините скобу крепления обшив-

ки с помощью двух шурупов с шести-

гранной головкой. Рис. 12.

6. Ввинтите средний шуруп (с полукруглой

головкой без шайбы) примерно на 5 мм

для помощи в сборке с целью крепле-

ния арматуры вытяжки. Рис. 12.

7. Подвесьте вытяжку на шуруп, установ-

ленный в стене. Рис. 12.

8. Ввинтите четыре шурупа с шестигран-

ной головкой с шайбами. Рис. 13.

Перед тем, как затягивать 4 шурупа,

правильно выровняйте вытяжку.

9. Наклейте защитную пленку на отверстия

для двух нижних монтажных болтов в за-

щитной решетке. Рис. 13.

12

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Инструкция по монтажу

10. Подсоедините трубу для вывода воз-

Переход от режима отвода воздуха

духа.

к режиму циркуляции воздуха

11. Подключите вытяжку к электропита-

Изменения в системе электронного

нию.

управления для режима циркуляции

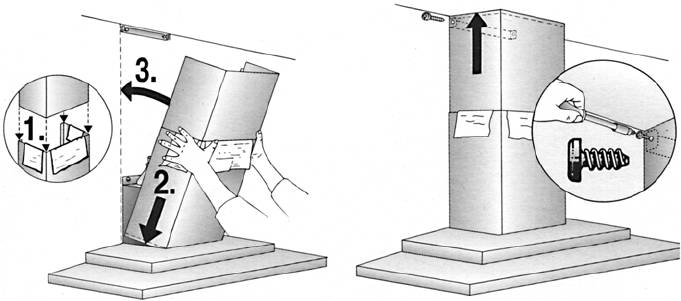

12. Соедините обе секции вытяжной трубы

воздуха:

(прорези в верхней секции должны

На заводе-изготовителе вытяжка на-

быть направлены вниз) и вставьте в от-

строена на режим отвода воздуха.

верстие в вытяжке. Рис. 14.

Для изменения режима вытяжка должна

Защитите внешние поверхности от ца-

быть подключена к сети и выключена.

рапин, например, положив шаблон, исполь-

зовавшийся для маркировки стены, на вер-

1. Нажмите и удерживайте нажатой клави-

хний край нижней секции. Рис. 14.

шу 0.

13. Выдвиньте верхнюю секцию вытяжной

2. Пока на индикаторе мигает 0, нажимай-

трубы вверх и привинтите ее с боковых

те также клавишу

, пока на индикато-

сторон двумя шурупами к скобам креп-

ре не появится C. Когда эта индикация

ления. Рис. 15.

появится, отпустите клавиши.

14. Установите на место жиропоглощаю-

Индикация C исчезнет через короткое

щий фильтр (см. инструкцию по эксп-

время. Теперь система электронного уп-

луатации).

равления настроена на режим циркуля-

ции воздуха.

Повторив шаги 1 и 2, Вы можете пере-

вести систему электронного управления

назад в режим отвода воздуха (на инди-

каторе отображается

).

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

13

Рис. 6

ЭЛЕКТРИЧЕСКАЯ

ГАЗОВАЯ

ПЛИТА

ПЛИТА

мин. 650 мм

мин. 550 мм

Рис. 7

мин. 45

Режим

отвода

воздуха

710-1100

мин. 600

14

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 9

Рис. 10

мин. 130

Режим циркуля-

ции воздуха

750-1150

мин. 600

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

15

Рис. 11

мин. 550 до электроплиты

мин. 650 до газовой плиты

Рис. 12

Рис. 13

ок. 5 мм

16

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 14 Рис. 15

Изготовитель не исключает возможности распространения данной инструкции также на новые модели

продукции, которые будут выведены на рынок после изготовления тиража этой инструкции по эксплу-

атации при условии, что новые модели продукции будут идентичны актуальным с точки зрения особен-

ностей их эксплуатации.

Право на внесение изменений изготовитель оставляет за собой.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

17

Аннотации для Вытяжки Siemens LC 66671 в формате PDF
