Siemens LI 28030: инструкция

Раздел: Климатическое Оборудование

Тип: Вытяжка Встраиваемая В Шкаф 60 См

Характеристики, спецификации

Габаритные размеры (В*Ш*Г):
25*60*28-45 см
Режим "отвод воздуха":
Да
Режим "рециркуляция":
Да
Макс. производ. (отвод):
420 м куб./ч
Производ. (1 скорость, отвод):
250 м куб./ч
Производ. (2 скорость, отвод):
310 м куб./ч
Производ. (3 скорость, отвод):
420 м куб./ч
Макс. производ. (рециркул.):
300 м куб./ч
Производ. (1 скор. рециркул.):
160 м куб./ч
Производ. (2 скор. рециркул.):
220 м куб./ч
Производ. (3 скор. рециркул.):
300 м куб./ч
Тип управления:
механический
Управление:
3 скорости
Освещение варочной поверх.:
2 х 60 Вт
Тип освещения:
лампа накаливания
Количество моторов:
2
Выдвижной козырек:
Да
Диаметр штуцера:
120 мм/150 мм
Встраиваемая в шкаф:
Да
Жиропоглощающий фильтр:
металлический
Угольный фильтp:
доп. опция
Наим. угольного фильтра:
LZ 34500
Потребляемая мощность:
220 Вт
Длина сетевого шнура:
1.5 м
Цвет:
нерж. сталь
Краткое описание:
25*60*28-45 см;420м куб./ч;механический;нерж. стал
Гарантия:
1 год
Страна:
Германия
Высота:
25 см
Ширина:
60 см
Глубина:
45 см
Базовый цвет:
нерж. сталь

Инструкция к Вытяжке Встраивающей В Шкаф 60 См Siemens LI 28030

Инструкция по эксплуатации

Вытяжка

LI 16...

Напечатано в России / октябрь 2006 / 300 / GM2508

LI 23...

LI 28...

901763

Перед чтением инструкции по эксплуатации откройте, пожалуйста, стр. 67

с иллюстрациями.

Описание прибора

Перед первым

пользованием вытяжкой

Важные указания:

Вытяжка отвечает соответствующим пред

писаниям техники безопасности.

Ремонт вытяжки должен производиться

только специалистом.

Проведенный неправильно ремонт мо"

жет привести к возникновению значи"

тельной опасности для пользователя.

Подключение вытяжки и ввод ее в экс

плуатацию должны осуществляться только

специалистом.

Основной

Переключатель

шкаф

вентилятора

Утилизируйте упаковочный материал в

соответствии с существующими правилами

(см. инструкцию по монтажу).

Выдвижной фильтр

Выключатель

освещения

Пользуйтесь вытяжкой только с ввин

ченными лампами.

Режимы работы

Никогда не пользуйтесь вытяжкой без

жиропоглощающего фильтра.

Режим удаления

отработанного воздуха:

Перегретые жиры и растительное мас

Вентилятор вытяжки засасывает кухон

ло легко могут воспламениться. Поэтому

ный чад и направляет его через жиро

блюда, готовящиеся на жиру или раститель

поглощающий фильтр наружу.

ном масле, не оставляйте без присмотра.

Жиропоглощающий фильтр поглощает

Не обжигайте продукты под вытяжкой.

жировые компоненты кухонного чада.

Поглощающий жир фильтр может вос

Кухня очищается от жира и запахов.

!

пламениться (от языков пламени).

Режим с рециркуляцией воздуха:

Для этого должен быть установлен

Эксплуатация вытяжки над очагом для

угольный фильтр (см. «Фильтры и уход

твердого топлива (уголь, дрова и т.п.) воз

за ними»).

можна только с ограничениями (см. инструк

цию по монтажу).

Полный набор для монтажа, а также

запасной фильтр можно приобрести в

Газовыми конфорками всегда пользуй

специализированном магазине. Со

тесь в соответствии с существующими пра

ответствующие каталожные номера

вилами.

принадлежностей Вы найдете на стр. 5.

Важно:

Вентилятор вытяжки засасывает кухон

ный чад и после пропускания его через

Пламя газовых конфорок всегда должно

жиропоглощающий фильтр и угольный

быть закрыто кухонной посудой.

фильтр возвращает очищенный воздух

Открытое пламя газовых конфорок мо

в кухню.

!

жет повредить вытяжку вследствие ин

Жиропоглощающий фильтр поглощает

тенсивного теплообразования.

жировые компоненты кухонного чада.

Угольный фильтр связывает пахучие ве

щества.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

1

Пользование вытяжкой

Кухонный чад эффективнее всего уст

Выключение вентилятора:

раняется если:

Выдвижной фильтр задвиньте до упора.

вентилятор включать в начале приго

Указание: при повторном вытягивании

товления пищи;

выдвижного фильтра вентилятор работает

вентилятор выключать лишь через не

на установленном в последний раз уровне.

сколько минут после окончания приго

товления пищи.

Освещение:

Включение вентилятора:

1. Вытяните выдвижной фильтр за ручку.

0

ВЫКЛ

Вентилятор работает.

2. Установите вентилятор на желаемый

ВКЛ

уровень.

Кнопки управления

различных моделей:

Указание: освещением можно пользовать

ся в любое время, даже когда выдвижной

фильтр задвинут.

Уровень 3

3

Уровень 1

1

Уровень 2

2

Фильтры и уход за ними

Уровень 1

Для поглощения жирных компонентов

2

кухонного чада установлен жиропогло"

щающий металлический фильтр.

Фильтровальные прокладки состоят из не

горючего металла.

Внимание:

Уровень 2

При возрастании насыщенности жиросо

держащими осадками воспламеняемость

2

повышается, а работа вытяжки может нару

шаться.

Важно:

Своевременно чистите жиропоглощающий

Уровень 3

металлический фильтр.

2

3

Уровень 1

1

ВЫКЛ

0

2

Уровень 2

2

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Фильтры и уход за ними

Чистка металлического

Угольный фильтр:

жиропоглощающего фильтра:

Для связывания пахучих веществ в ре"

При обычном режиме работы (12 часа в

жиме рециркуляции воздуха.

день) металлический жиропоглощающий

Угольный фильтр устанавливается в вытяж

фильтр следует чистить через 810 недель.

ке поверх жиропоглощающего фильтра.

Чистка может проводиться в посудомо

1. Снимите жиропоглощающий фильтр

ечной машине. При этом возможно лег

(см. «Фильтры и уход за ними»).

кое изменение окраски.

2. Слева и справа вставьте в корпус при

Важно:

бора два прилагаемых пластмассовых

Не чистите пересыщенный металличес

держателя и привинтите каждый одним

кий жиропоглощающий фильтр вместе

винтом (необходимо только при первой

с посудой.

установке угольного фильтра). Рис. 2.

При ручной чистке замочите фильтро

3. Угольный фильтр вставьте в корпус вы

вальные прокладки на несколько часов

тяжки снизу и проверьте, вошел ли он в

в горячем растворе моющего средства.

зацепление с обеих сторон. Рис. 3.

Затем почистите их щеткой, как следует

прополоскайте и дайте стечь воде.

При этом кромка на угольном филь

Используйте только оригинальный

тре должна быть внизу. Рис. 3.

фильтр. Только при использовании ори

4. Снова установите жиропоглощающий

гинального фильтра гарантируется оп

фильтр (см. «Фильтры и уход за ними»).

тимальная работа вытяжки.

Снятие (демонтаж):

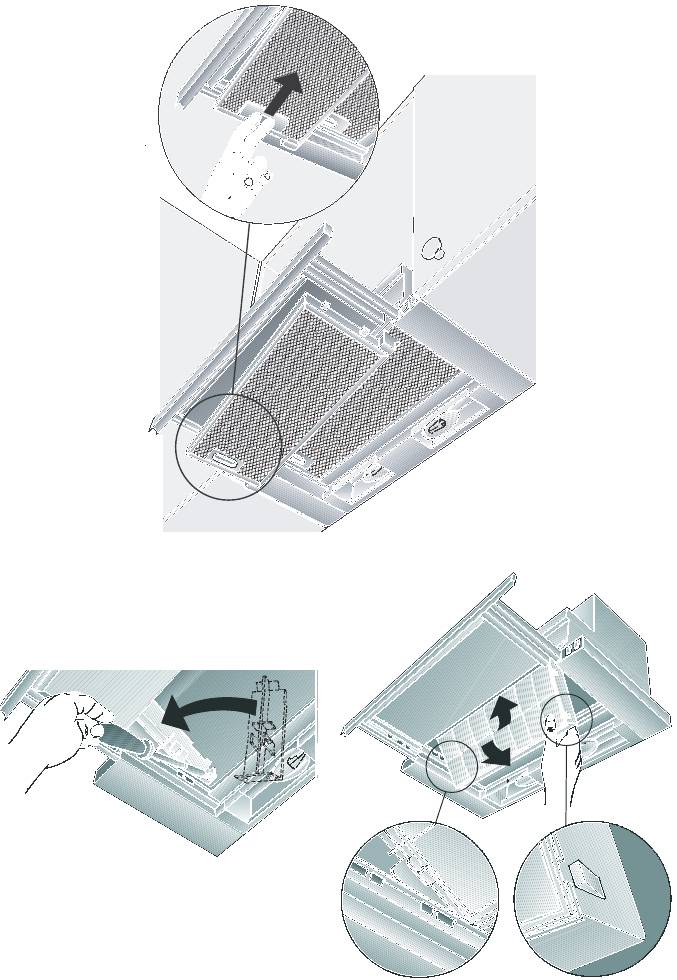

Снятие и установка

Снятие активного угольного фильтра проис

фильтровальной рамки, рис. 1

ходит в обратной последовательности.

Для этого надавите на защелку в наружном

Снятие (демонтаж):

направлении.

1. Вытяните выдвижной фильтр до упора.

2. Надавите на защелку фильтровальной рам

Замена активного угольного фильтра:

ки в направлении, указанном стрелкой.

При обычном режиме работы (12 часа в день)

При наличии двух жиропоглощающих

угольный фильтр следует менять примерно

фильтров сначала снимите передний.

1 раз в год.

Угольный фильтр Вы можете купить в спе"

3. Фильтровальную рамку откиньте вбок и

циализированном магазине (см. «Специ

снимите.

альные принадлежности»).

Установка:

Используйте только оригинальный

1. Вытяните выдвижной фильтр до упора.

фильтр. Только при использовании ори

2. Фильтровальную рамку вставьте в дер

гинального фильтра гарантируется оп

жатель под наклоном, откиньте кверху и

тимальная работа вытяжки.

закрепите, надавив на защелку.

При наличии двух жиропоглощаю

Утилизация старых активных

щих фильтров установите в выдвижной

угольных фильтров:

фильтр сначала заднюю, а потом пере

Угольные фильтры не содержат ядов.

днюю фильтровальные рамки.

Они могут утилизироваться как обычный

мусор.

Убедитесь, что жиропоглощающий

фильтр надежно закреплен с обеих сторон.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

3

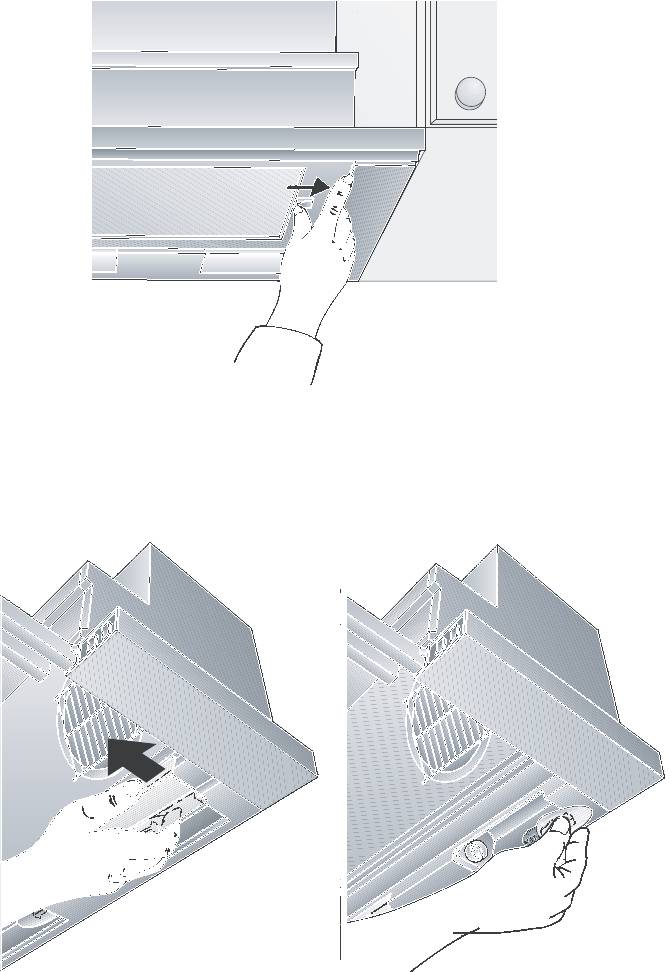

Чистка и уход Замена лампы

Обесточьте вытяжку, вынув вилку из ро"

1. Выключите вытяжку и обесточьте ее, вы

зетки или отключив предохранитель.

нув вилку из розетки или отключив пре

дохранитель.

При замене жиропоглощающего фильт

ра (см. «Фильтры и уход за ними») очис

2. Вытяните выдвижной фильтр до упора.

тите доступные части корпуса от осев

3. Покрышку лампы выдвиньте вперед.

шего на них жира. Тем самым устраня

Рис. 5.

ется опасность пожара и обеспечивает

4. Замените лампу. Рис. 6. (Стандартная

ся нормальная работа прибора.

свечеобразная лампа, максимум 60 Вт,

Для чистки вытяжки применяйте горячий

цоколь Е14.)

щелочной раствор.

5. Снова установите покрышку лампы.

При более сильных (или старых) загряз

Рис. 5.

нениях используйте средства для мытья

6. Снова вставьте вилку в розетку или вклю

окон.

чите предохранитель.

Крашеные поверхности,

пластмассовые детали:

Не используйте абразивные чистящие

Неисправности

средства или царапающие губки.

Нанесите слабый щелочной раствор или

разведенное средство для мытья окон

В случае появления вопросов или неисправ

на мягкую, влажную тряпку.

ностей вызывайте Сервисную службу (см.

Указание: не воздействуйте на пласт

список адресов Сервисной службы).

массовые поверхности спиртом – могут

При вызове Сервисной службы, пожалуйста,

появиться матовые пятна.

укажите заводской (ENr.) и серийный (FD)

Осторожно! Кухню как следует провет

номера Вашего прибора.

ривайте, избегайте открытого пламени.

Снова вставьте вилку в розетку или вклю

ENr. FD

чите предохранитель.

Запишите эти номера. Вы найдете их на ти

Для приборов со стеклянной

повой табличке внутри вытяжки после того,

пластинкой в вытяжке:

как снимите решетку фильтра.

Стеклянная пластинка снимается и мо

ется в посудомоечной машине.

Для снятия пластинки надавите на языч

ки в наружном направлении. Рис. 4.

4

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

12 3 4

2

LZ34500

5

3x

6

2x

7

296178

086244

Металл:

LZ33050

Алюминий:

LZ33070

Пластмасса:

LZ33020

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

5

Рис. 1

Рис. 3Рис. 2

1.

2.

3.

6

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 4

Рис. 5 Рис. 6

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

7

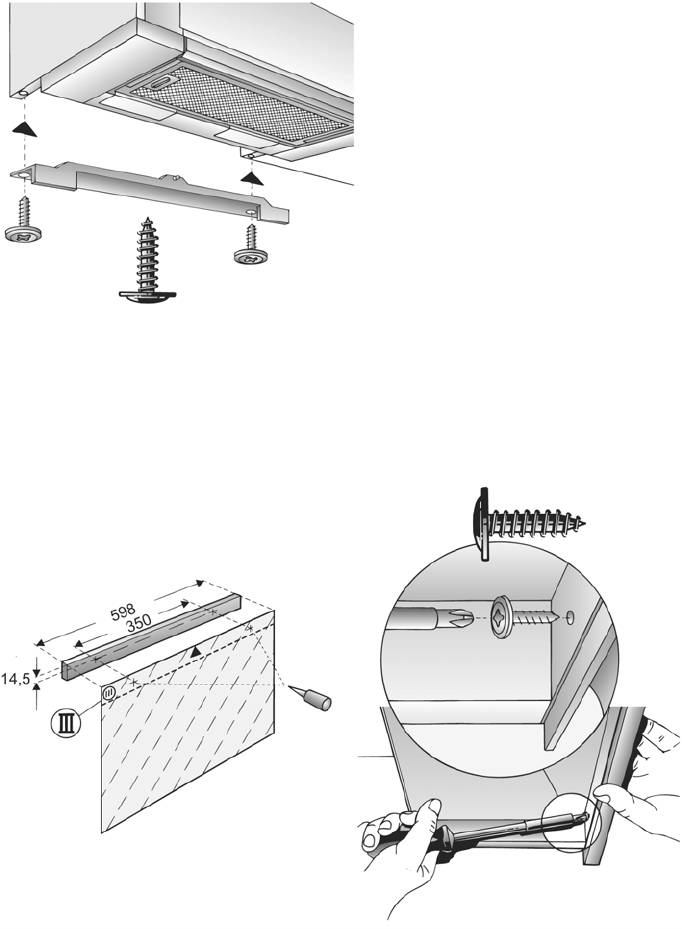

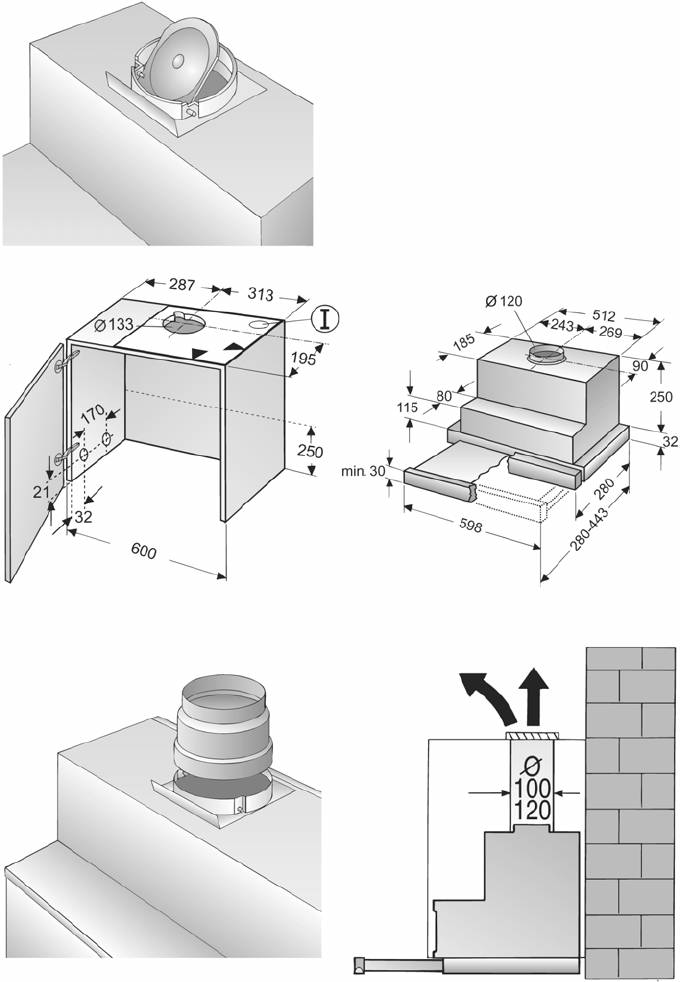

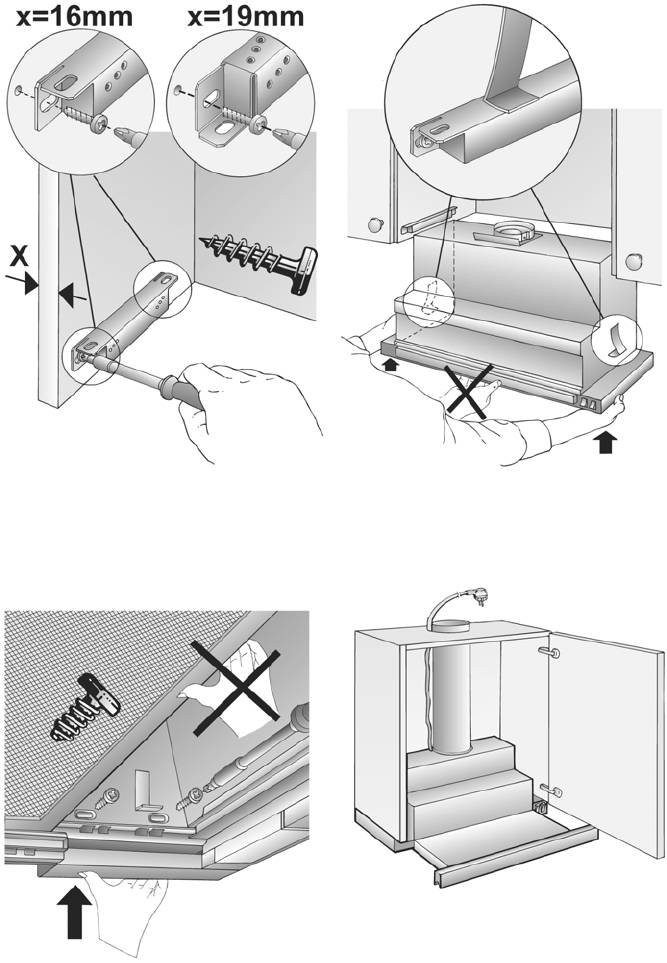

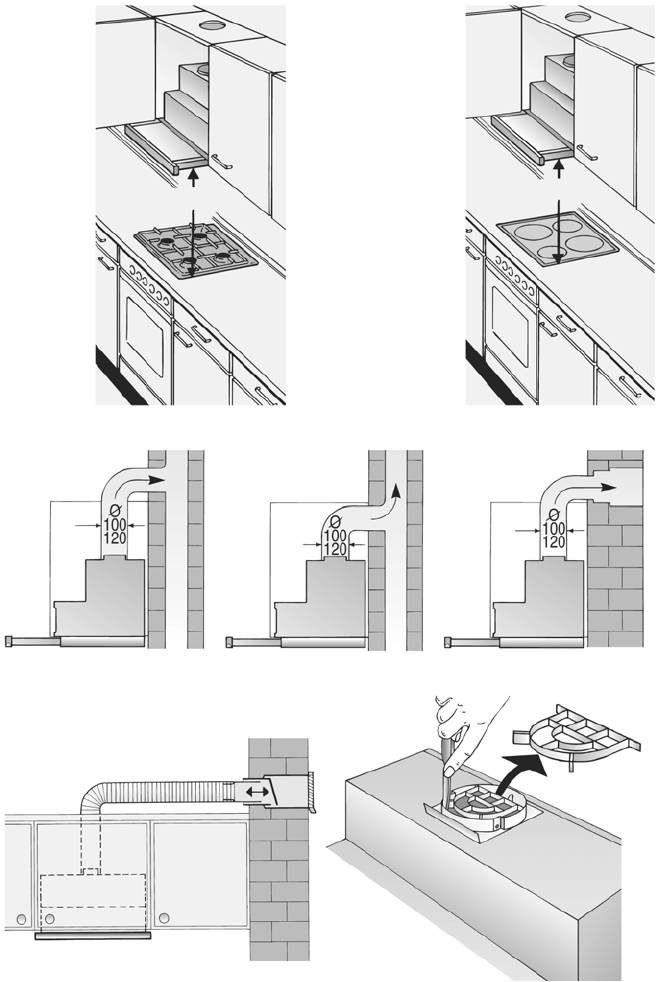

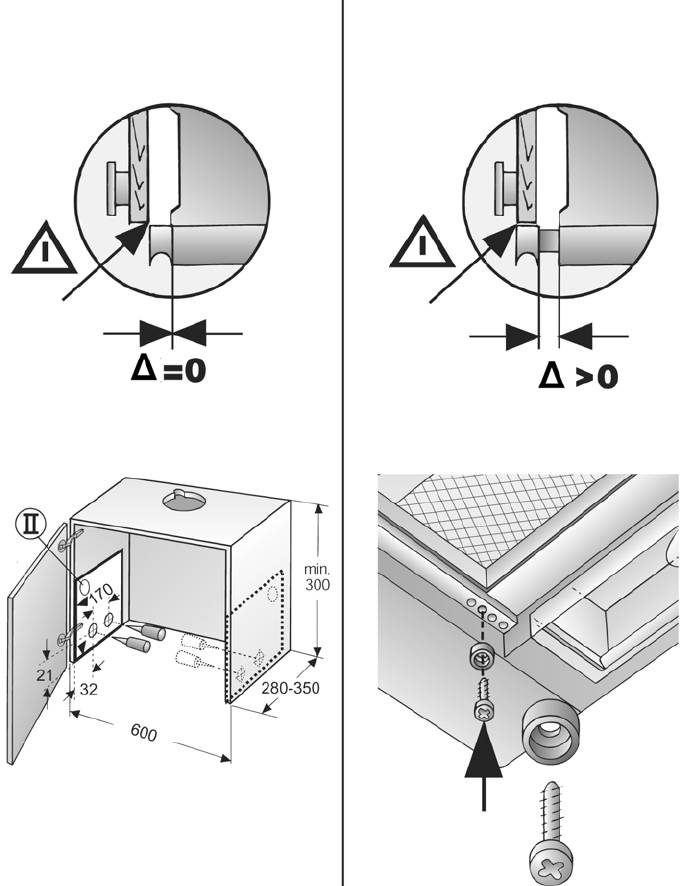

Перед чтением инструкции по монтажу откройте, пожалуйста, стр. 1317

с иллюстрациями.

Инструкция по монтажу вытяжки / Важные указания

Старый прибор отнюдь не является не

Монтаж вытяжки над газовыми горелка

имеющим никакой ценности утилем. С по

ми допустим при минимальном расстоянии

мощью безопасной для окружающей среды

650 мм – рис. 1, если не превышаются сле

утилизации можно получить обратно ценное

дующие номинальные тепловые нагрузки:

сырье.

Газовые плиты

Перед утилизацией старого прибора приве

Нагрузка одной конфорки макс. 3,0 кВ

дите его в негодное состояние.

Нагрузка всех конфорок макс. 8,3 кВ

Нагрузка духовки макс. 3,9 кВ

При транспортировке Ваш новый при

бор защищен упаковкой. Все используемые

Газовые электроплиты

при этом материалы безвредны для окружа

Нагрузка одной конфорки макс. 3,9 кВ

ющей среды и могут быть переработаны для

Нагрузка всех конфорок макс. 11,3 кВ

повторного использования. Пожалуйста,

Газовая стеклокерамическая

внесите свой вклад в защиту окружающей

варочная панель

среды правильной утилизацией упаковочно

Сведений о номинальных тепловых на

го материала.

грузках для закрытых газовых стеклоке

Информацию о способах утилизации отхо

рамических варочных панелей нет. Обя

дов Вы можете получить у продавца или в

зательно обратите внимание на указа

местной администрации.

ния изготовителя варочной панели.

Вытяжкой можно пользоваться в режи

Плиты для твердого топлива

ме удаления отработанного воздуха и в ре

Максимальная номинальная тепловая

жиме рециркуляции воздуха.

нагрузка и минимальное расстояние до

вытяжки должны быть такими же, как и

Всегда устанавливайте вытяжку над

центром конфорки.

для газовых плит.

Минимальное расстояние между элек

Монтаж вытяжки над пожароопасным

трическими конфорками и нижним краем

(например, вследствие образования искр)

вытяжки: 430 мм, рис. 1.

очагом для твердого топлива допустим толь

ко если очаг имеет неснимаемое покрытие

Дополнительные указания

и соблюдаются специфические предписания

данной страны. Эти ограничения не касают

для газовых плит:

ся газовых плит и газовых электроплит.

Следует обратить внимание на действу

Чем меньше расстояние между вытяж

ющие предписания по установке газовых

кой и конфорками, тем больше вероятность

приборов, а также указания изготовителя га

образования снизу на колпаке капель из

зовых приборов.

восходящего водяного пара.

Вытяжка должна устанавливаться таким

образом, чтобы только с одной стороны от

нее находился высокий шкаф или стена.

Расстояние не менее 50 мм.

8

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Инструкция по монтажу вытяжки / Перед монтажом

Режим удаления

В режиме удаления отработанного воз"

отработанного воздуха

духа в вытяжке следует установить клапан

обратного потока, если его нет в вентиля

Рис. 2

ционной шахте или трубке для отработанно

Отработанный воздух подается через вен

го воздуха. Рис. 2.1.

тиляционную шахту наверх или выводится

Если обратный клапан не прилагается к при

через стену наружу.

бору, Вы можете купить его в специализи

Отработанный воздух не должен выво"

рованном магазине (см. «Специальные при

дится ни через находящуюся в эксплуа"

надлежности» на стр. 5).

тации дымовую трубу, ни через вентиля"

Монтаж клапана обратного потока:

ционную шахту очага.

1. Вырежьте в воздушном патрубке пре

Для удаления воздуха через не находящую

дохранительную сетку. Рис. 3.

ся в эксплуатации дымовую трубу следует

2. Вставьте клапан обратного потока в

получить разрешение квалифицированных

опорные отверстия воздушного патруб

специалистов, отвечающих за очистку труб.

ка. Рис. 4.

При удалении отработанного воздуха че"

рез вытяжку и одновременном пользова"

Если отработанный воздух удаляется

нии связанным с дымовой трубой обогре"

через наружную стену, следует использо

вательным устройством (например, нагре

вать для этой цели телескопические стенные

вательными приборами с использованием

коробки. Рис. 2.1.

газа, нефти или угля; проточным нагревате

Соединение вытяжки с телескопической

лем; водоподогревателем) необходимо

стенной коробкой осуществляется:

обеспечить приточный воздух в количе"

через шланг или трубку для отработан

стве, необходимом для горения очага.

ного воздуха.

По соображениям безопасности требуется,

чтобы в помещении, где установлено отопи

Оптимальная мощность вытяжки

тельное или нагревательное оборудование

достигается при:

с открытым огнем, давление воздуха по

короткой, ровной отводной трубе;

сравнению с атмосферным было понижено

меньшем количестве изгибов;

не более чем на 4 Па (0,04 мбар).

как можно большем диаметре трубы

Этого можно достичь, если воздух будет

(лучше всего 120 мм) и большем радиу

протекать через незапирающиеся отвер

се изгиба трубы.

стия – например, двери, окна, отверстия

Круглая труба:

приточновытяжной вентиляции в стене, или

Мы рекомендуем внутренний диаметр

с помощью других технических мер – напри

не менее 120 мм.

мер, одновременного блокирования других

устройств. Одних отверстий приточновы

Плоские каналы должны иметь внут

тяжной вентиляции не достаточно.

реннее поперечное сечение, эквивален

тное круглой трубе с внутренним диа

Примечание: всегда следует учитывать вен

метром 100/120 мм.

тиляционную систему всей квартиры. При

диаметр 100 мм ~ 78 см

2

применении варочных приборов – таких, как

диаметр 120 мм ~ 113 см

2

газовые плиты или газовые электроплиты,

этим правилом можно пренебречь.

При использовании труб

При отводе отработанного воздуха обрати

с другим диаметром:

те внимание на ведомственные инструкции.

вставьте уплотнительные прокладки.

В режиме рециркуляции воздуха (с приме

При отводе отработанного воздуха

нением угольного фильтра) вытяжкой можно

позаботьтесь о достаточном притоке

пользоваться без ограничений.

воздуха.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

9

Инструкция по монтажу вытяжки / Перед монтажом

Отвод отработанного воздуха

Электрическое подключение

наверх:

Вытяжку следует подключать только к

Для этого проделайте отверстие в крыш

установленной в соответствии с предпи"

ке основного шкафа с вырезом для пи

саниями розетке.

тающего электрошнура. Рис. 5. (Шаблон

Розетку устанавливайте по возможности

(I) прилагается.)

непосредственно над основным шкафом

Отвод отработанного воздуха

или в непосредственной близости от него.

прямо вниз:

Электрические характеристики:

– внутри основного шкафа –.

Вы можете найти на типовой табличке внут

Для этого проделайте отверстие в зад

ри прибора после снятие рамки фильтра.

ней стенке основного шкафа с вырезом

для питающего электрошнура.

Ремонт производить при отключенном

от сети приборе.

Присоединение для отвода

Длина соединительного провода: 1,30 м.

воздуха трубы

100 мм

Вырежьте в воздушном патрубке пре

При необходимости фиксированного

дохранительную сетку. Рис. 3.

постоянного подключения:

Прикрепите на месте выхода воздуха пе

В любом случае подключать прибор к элек

реходник (прилагается или можно ку

тросети должен квалифицированный элек

пить в специализированном магазине).

трик.

Рис. 6.

При установке предусматриваются размы

Присоединение для отвода

кающие устройства с расстоянием между

воздуха трубы

120 мм

контактами не менее 3 мм. Сюда относятся

LSпереключатели и контакторы.

Вырежьте в воздушном патрубке пре

дохранительную сетку. Рис. 3.

Эта вытяжка соответствует предписаниям

европейского сообщества относительно ра

Режим с рециркуляцией воздуха

диопомех.

Рис. 7

С угольным фильтром, если нет условий

для режима отвода отработанного воз

духа.

Полный набор для монтажа, а также за

пасной фильтр можно приобрести в специ"

ализированном магазине. Соответствую

щие каталожные номера принадлежностей

Вы найдете на стр. 5.

10

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Инструкция по монтажу вытяжки / Установка

Подготовка основного шкафа

Установка в основной шкаф

1. Снимите рамку фильтра (см. инструк

Проследите за тем, чтобы минимальное

цию по эксплуатации).

расстояние между конфорками плиты и вы

тяжкой составляло 650 мм (для газовых кон

2. Выровняйте дверцы шкафа, если после

форок) или 430 мм (для электрических кон

установки вытяжки петли больше не до

форок).

ступны.

3. Поднимите вытяжку в шкаф снизу и при

Вытяжка предусмотрена для установки в

жмите так, чтобы монтажные скобы спра

основной шкаф со следующими размера

ва и слева вошли в зацепление. Рис. 10.

ми (рис. 8):

4. Вытяните выдвижной фильтр до упора.

ширина: 600 мм

5. Ввинтите для укрепления вытяжки по два

глубина: 280350 мм

винта справа и слева, не затягивайте.

высота: не менее 300 мм

Для этого слегка приподнимите вытяж

Подготовка:

ку. Рис. 11.

1. Удалите днище шкафа (в случае, если

6. Выровняйте вытяжку в шкафу и затяни

оно имеется).

те винты. Рис. 11.

7. Проведите сетевой шнур через отвер

Должна быть обеспечена устойчивость

стие в основном шкафу и установите

шкафа.

трубное соединение. Рис. 12.

2. Наметьте на внутренних стенках шкафа

8. Подключите прибор к электросети.

справа и слева по две точки – места, где

9. При необходимости уменьшите пере

будет крепиться вытяжка. Рис. 8.

крытие стены до необходимого разме

Сверлить:

ра (например, отпилите) и укрепите ос

2 мм – глубина макс. 10 мм.

новной шкаф. Рис. 13.

Внимание:

Установка ручки:

Для того, чтобы наметить места

К выдвижному фильтру необходимо при

крепления вытяжки, воспользуйтесь

крепить ручку.

прилагаемым шаблоном (II). Рис. 8.

Ручку можно сделать из подходящего к

Места крепления вытяжки на шаблоне

кухонной мебели дерева или же можно

рассчитаны таким образом, чтобы мож

использовать прилагаемую ручку. (см.

но было установить на корпусе планку с

специальные принадлежности, стр. 5).

ручкой толщиной 20 мм. Рис. 8.

1. По прилагаемому шаблону (III) наметь

Положение планки с ручкой за счет

те на ручке шилом две точки для отвер

упора может быть смещено вперед.

стий. Рис. 14.

(Рис. 8.1, размер ).

Сверлить:

При глубине шкафа более 280 мм прибор

2 мм – макс. глубина 10 мм.

можно сдвинуть назад ...

2. Выровняйте ручку и привинтите ее дву

... если кромка света под шкафом сдвину

мя прилагаемыми винтами. Рис. 15.

та назад,

3. Установите рамку фильтра (см. инструк

... если толщина планки с ручкой более 20 мм.

цию по эксплуатации).

Для этого шаблон (II) соответственно

сдвиньте назад. Рис. 8.

3. Выровняйте и прикрепите прилагаемые

крепежные планки. Рис. 9.

Обратите внимание на толщину боко

вых стенок шкафа (16 или 19 мм). Рис. 9, раз

мер Х.

Если глубина шкафа менее 280 мм, сле

дует удалить заднюю стенку высотой 250 мм.

Рис. 5.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

11

Инструкция по монтажу вытяжки / Установка

Указание: корпус вытяжки внутри основно

Демонтаж:

го шкафа можно облицевать (например,

Демонтаж происходит в обратной последо

древесностружечной плитой).

вательности.

При этом обратите внимание:

Указание: при режиме рециркуляции воз

Не следует накладывать промежуточное

духа следует снять угольный фильтр и плас

основание на корпус вытяжки.

тмассовые держатели, чтобы обеспечить

Переднюю облицовку не следует кре

доступ к крепежным винтам и монтажным

пить на корпус.

скобам.

Необходимо обеспечить доступ к прибо

ру сотрудников Сервисной службы.

Вес вытяжки:

Режим удаления воздуха 9,5 кг

Режим рециркуляции 10,5 кг

Изготовитель оставляет за собой право на изме

нение конструкции прибора в целях технического

усовершенствования.

12

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 1

ГАЗОВАЯ

ЭЛЕКТРОПЛИТА

ПЛИТА

мин. 430 мм

мин. 650 мм

Рис. 2

Рис. 2.1 Рис. 3

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

13

Рис. 4

Рис. 5

Рис. 6 Рис. 7

14

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 8 Рис. 8.1

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

15

Рис. 9 Рис. 10

Рис. 11 Рис. 12

16

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 13

Рис. 14 Рис. 15

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

17

Аннотации для Вытяжки Встраивающей В Шкаф 60 См Siemens LI 28030 в формате PDF
