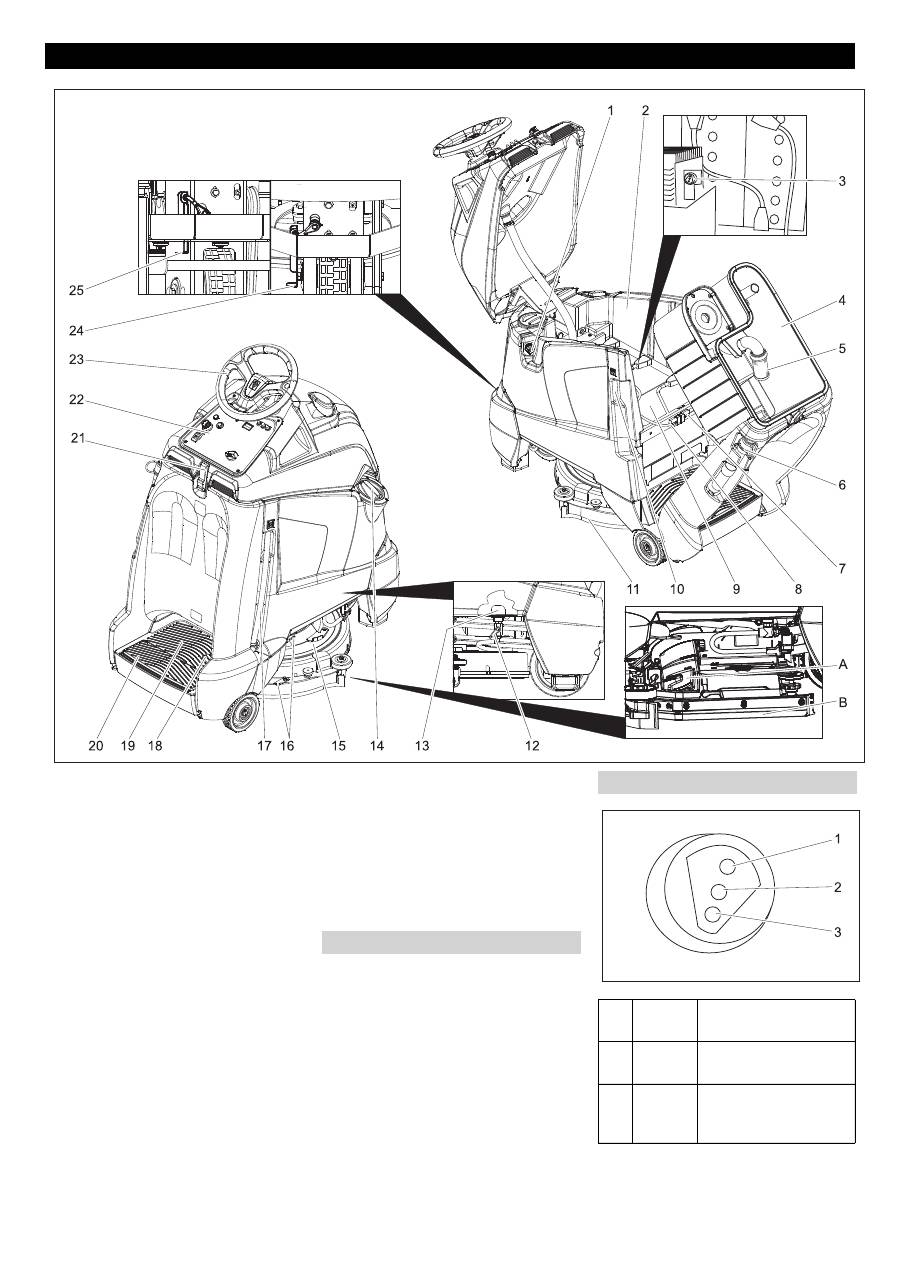

Karcher Autolaveuse BD 50-40 RS Bp Pack: Manövrerings- och funktionselement

     -

2

1 Slanganslutning, påfylllningsautomatik

2 Färskvattentank

3 Laddningsindikering (endas hos varian-

ten Bp Pack)

4 Smutsvattentank

5 Flottör

6 Tömningsslang smutsvatten

7 Maskinkontakten

8 Batterikontakt

9 Batteri

10 Nätkontakt laddare (endas hos varian-

ten Bp Pack)

11 Sugskena

12 Ventil färskvatten

13 Sil för färskvatten

14 Lock färskvattentank

15 Rengöringshuvud

16 Sugskeneupphängning för kraftig ned-

smutsning (tvåstegsmetod)

17 Display för visning av påfyllningsnivå av

färskvatten

Avloppsslang färskvatten

18 Körpedal

19 Arbetsyta för operatör

20 Säkerhetspedal

21 Tillslutning

22 Manöverpult

23 Ratt

24 Spärrspak, körning

25 Spärrspak, skjutning av maskinen

A Soplåda för grovsmuts (endast BR utfö-

rande)

B Sidostänkskydd (endast BR utförande)

–

Manöverelement för rengöringsproces-

sen är gula.

–

Manöverelement för underhåll och ser-

vice är ljusgrå.

Manövrerings- och funktionselement

Färgmärkning

Laddningsindikering

1

grön

Lyser: Laddning slut-

förd.

2

gul

Lyser: Laddningens

slutfas.

3

röd

Lyser: Laddning.

Blinkar: Initialisering

laddare.

113 SV
