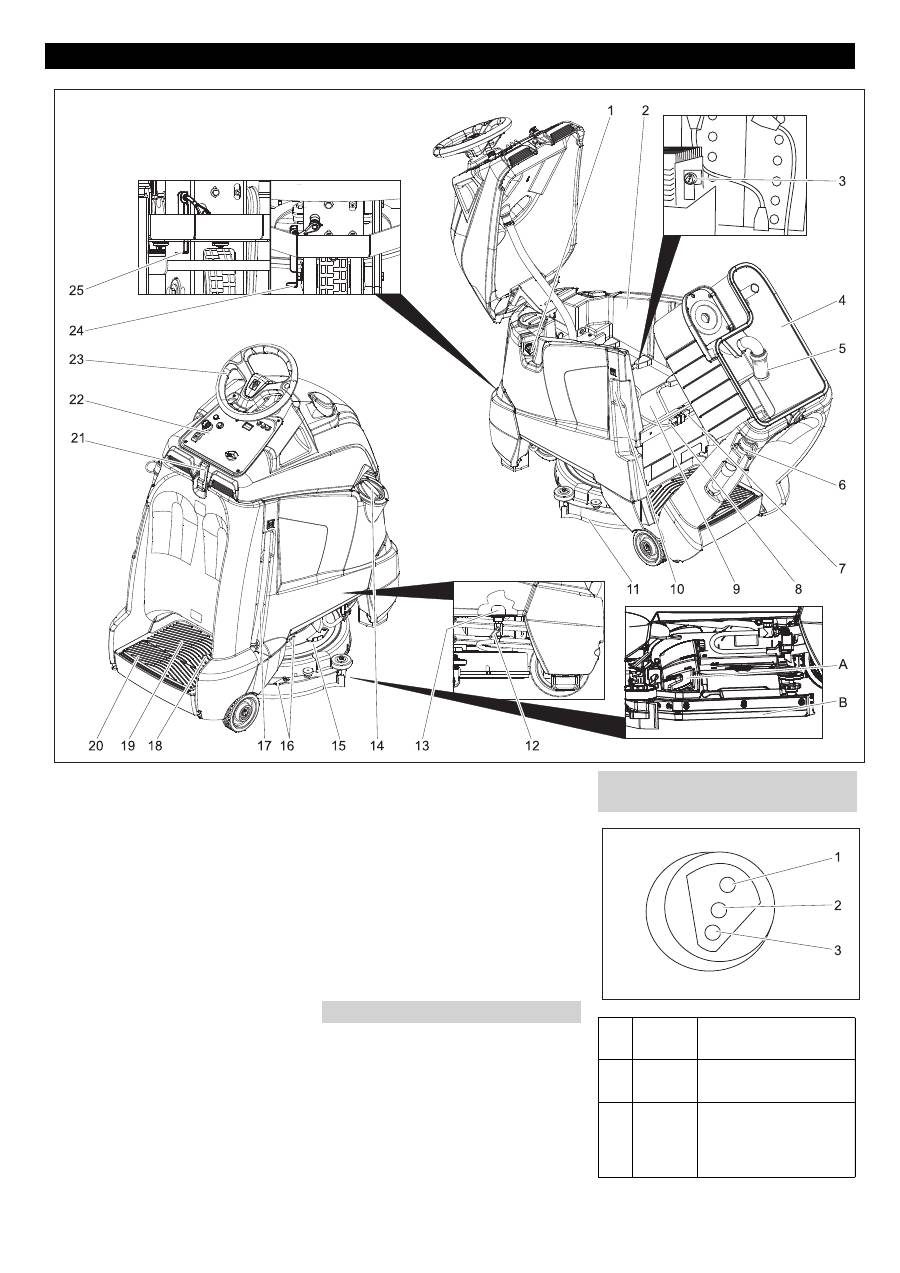

Karcher Autolaveuse BD 50-40 RS Bp Pack: Elementos de comando e de funcionamento

     -

2

1 Ligação de mangueira, sistema auto-

mático de enchimento

2 Tanque de água fresca

3 Indicação do estado de carregamento

(apenas na variante Bp Pack)

4 depósito de água suja

5 Flutuador

6 Mangueira de escoamento de água

suja

7 Conector do aparelho

8 Ficha da bateria

9 Bateria

10 Conector de rede do carregador (ape-

nas na variante Bp Pack)

11 Barra de aspiração

12 Válvula da água fresca

13 Filtro da água limpa

14 Tampa do depósito de água limpa

15 Cabeça de limpeza

16 Suspensão da barra de aspiração para

forte sujidade (método de dois passos)

17 Indicação do nível de água limpa

Mangueira de escoamento de água lim-

pa

18 Pedal do acelerador

19 Superfície de posicionamento para

operador

20 Pedal de segurança

21 Fecho

22 Painel de comando

23 Volante

24 Alavanca de desbloqueio, marcha

25 Alavanca de desbloqueio, empurrar

A Depósito de varredura de sujidade

grossa (apenas variante BR)

B Protecção contra salpicos, lateral (só a

variante BR)

–

Os elementos de comando para o pro-

cesso de limpeza são amarelos.

–

Os elementos de comando para a ma-

nutenção e o serviço são cinza claros.

Elementos de comando e de funcionamento

Identificação da cor

Indicação do estado de

carregamento

1

verde

Brilha: Processo de car-

regamento terminado.

2

amarelo

Brilha: Fase final do pro-

cesso de carregamento.

3

verme-

lho

Brilha: Processo de car-

regamento.

Pisca: Inicialização do

carregador.

77 PT
