Advarsel

Fare for skade. Det må kun brukes anbefalt

rengjøringsmiddel. Brukeren bærer selv risi-

ko for driftssikkerhet og ulykkesfare ved bruk

av andre rengjøringsmidler.

Det må kun brukes rengjøringsmidler som er

frie for løsemidler, saltsyre og andre syrer.

Følg sikkerhetsanvisninger på rengjørings-

middelet.

Bemerk

Det må ikke brukes sterkt skummende ren-

gjøringsmidler.

Anbefalte rengjøringsmidler:

Î

Innstill vannmengden i forhold til gulvbeleg-

gets tilskitningsgrad ved hjelp av regule-

ringsknappen Vannmengde.

Î

Trykk ned hendelen for senking av suge-

bom; sugebommen senkes.

Î

Slå på sugevifte med bryteren Sugevifte.

Î

Slå på børstedrift med bryteren Børstedrift.

Børstene vil startes ved oppstart, samtidig

vil tilførsel av rengjøringsmiddel starte.

Î

Senk rengjøringshode med tasten Børste-

trykk.

Î

Trykk kjørebryteren.

Î

Still inn børstetrykk med tasten Børstetrykk

når børstene roterer.

Det innstilte trykket kan leses av på indika-

toren for børstetrykk.

Bemerk

Gjør første rengjøringsforsøk med lavt bør-

stetrykk. Øk børstetrykket trinn for trinn til

ønsket rengjøringsresultat er oppnådd. Et

riktig innstilt børstetrykk reduserer energi-

behovet og slitasjen på børstene.

Bemerk

Sterkt tilsmussede gulv kan rengjøres i to

omganger. Da blir rengjøringsmiddel påført

og børstet inn ved første arbeidsomgang.

Første omgang gjennomføres med løftet

sugebom og utkoblet sugevifte. Videre skal

Aqua-Mizer

TM

på rengjøringshodet fjernes.

Etter at rengjøringsmiddelet har fått virke,

kjør en omgang til med rengjøring av gulvet

som vanlig.

Î

Hev rengjøringshodet.

Î

Sett tenningsnøkkelen på "0" og trekk

den ut.

Î

Åpne lås på sprutebeskyttelse.

Î

Trekk av begge sprutebeskyttelses-

halvdelene sideveis.

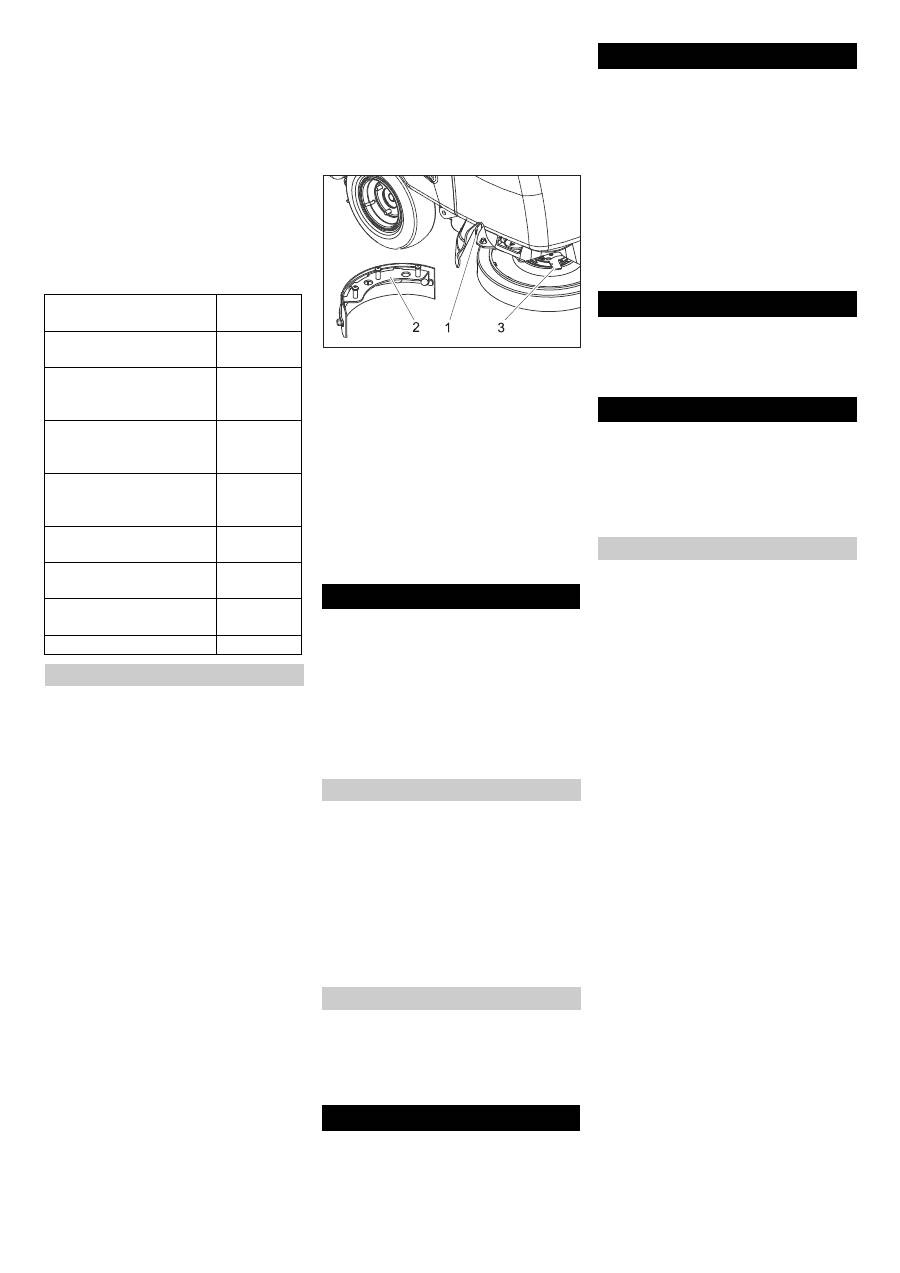

1 Låsehendel Aqua-Mizer

2 Aqua-Mizer

3 Låsehndel skivebørste

Î

Låsehendel for skivebørste roteres mot

klokka - børsten faller ned og kan trek-

kes ut under maskinen.

Î

Trekk låsehendel Aqua-Mizers til siden

og trekk Aqua-Mizer ned og av.

Î

Sette på plass børste.

Î

Gjenta det samme på den motsatte si-

den.

Î

Sett på plass sprutebeskyttelsen igjen.

Î

Slå av børstedrift.

Î

Hev rengjøringshodet.

Î

Kjør kort fremover og sug opp det reste-

rende vannet.

Î

Hev sugebommen.

Î

Etter 5 sekuder, slå av sugeturbinen.

Î

Sett nøkkelbryteren på betjeningspane-

let i ”0”-stilling og ta ut nøkkelen.

Î

Eventuelt lad batteriet.

Forsiktig!

Ta hensyn til de lokale utslippsforskrifter.

Î

Avtappingsslange spillvann tas ut av

holderen.

Î

Løsne knehåndtak og trekk ut pluggene

av slangen.

Î

Senk avtappingsslangen over en pas-

sende oppsamlingstank og tapp av

spillvann.

Î

Skyll spillvannstanken med rent vann.

Î

Trekk av øvre ende av avtappingsslan-

ge for rent vann fra slangenippelen.

Î

Senk avtappingsslangen over en pas-

sende oppsamlingstank og tapp av rent

vann.

Ved fare for frost:

Î

Tøm rentvanns- og bruktvannstanken.

Î

Oppbevar maskinen på et frostfritt sted.



Fare

Fare for skader! Maskinen må ved kjøring

til opplading ikke kjøres i hellinger som

overstiger 10%. Kjør langsomt.

Forsiktig!

Fare for personskader og materielle ska-

der! Pass på vekten av apparatet ved

transport.

Î

Ta børsteskiven ut av børstehodet.

Î

Ved transport i kjøretøyer skal appara-

tet sikres mot å skli eller velte etter de til

enhver tid gjeldende regler.

Forsiktig!

Fare for personskader og materielle skader!

Pass på vekten av apparatet ved lagring.

Dette apparatet skal kun lagres innendørs.



Fare!

Fare for skader! Sett nøkkelbryteren til "0"

og ta ut nøkkelen før noe arbeid påbegyn-

nes. Ta ut batterikontakten.

Î

Tapp bruktvann og restene av friskvann

og avhend på riktig måte.

Forsiktig!

Fare for skade. Maskinen må ikke rengjø-

res med vannstråle og det må ikke brukes

aggressive rengjøringsmidler.

Før driftsstart:

Î

Kontroller tilkoblinger av sugeslange for

tetthet.

Î

Kontroller børster for ev. slitasje og skift

ved behov.

Î

Kontroller trekkwire og forbindelser for

slitasje og skader.

Î

VEd våtbatterier, kontroller syrenivå, et-

terfyll eventuelt destillert vann.

Etter bruk:

Î

Tapp brukt vann.

Î

Skyll spillvannstanken med rent vann.

Î

Rengjør sil i lokket på spillvannstanken.

Î

Rengjør rentvannstank.

Î

Rengjør maskinen utvendig med en

fuktig klut og mild rengjøringsblanding.

Î

Rengjør sugeleppe og avstrykerleppe,

kontroller for slitasje og skift ved behov.

Î

Slå på utsuging i ett minutt for å tørke

systemet.

Î

Ikke lukk lokket på rentvanns- og spill-

vannstank, slik at tankene får tørke.

Î

Lad batteriet.

Î

Kontroller sprutebeskyttelsen på ren-

gjøringshodet.

Î

Kontroller og rengjør pakninger mellom

spillevanntank og deksel, og skift ut

hvis nødvendig.

Î

Kontroller sugebommens innstilling.

Rengjøringsmiddel

Anvendelse

Rengjø-

ringsmiddel

Vedlieholdsrengjøring av

alle gulv som tåler vann

RM 780

RM 746

Vedlikeholdsrengjøring av

glinsende overflater (f. eks.

granitt)

RM 755 es

Vedlikeholdsrengjøring og

grunnrengjøring av industri-

gulv

RM 69 ASF

Vedlikeholdsrengjøring og

grunnrengjøring av kera-

mikkfliser

RM 753

Vedlikeholdsrengjøring av

fliser i baderom o.l.

RM 751

Rengjøring og desinfisering

av baderom o.l.

RM 732

Stripping av alle alkaliehol-

dige underlag (f.eks. PVC)

RM 752

Stripping av linoleumsgulv RM 754

Rengjøring

Fjerne Aqua-Mizer

Stansing og parkering

Tapping av brukt vann

Tapping av rent vann

Frostbeskyttelse Transport Lagring Pleie og vedlikehold

Vedlikeholdsplan

Daglig

Ukentlig

78 NO

     -

6

Î

Smør drivaksel og styreruller.

Î

Kontroller sugebom for skader.

Î

Kontroller alle funksjoner på maskinen.

Î

Kontroller børrstemedfører på mas-

kienn for skader.

Î

Kontroller batteripolene for oksidasjon,

og rengjør med børste ved behov og

smør med polfett. Kontroller at forbin-

delseskablene sitter som de skal.

Î

Kontroller syrevekten på cellene på

ikke-vedlikeholdsfrie batterier.

Î

Rengjør sugebomhever.

Î

Rengjør ledd på sugebomoppheng og

på rengjøringshodet.

Î

Kontroller kullbørster og kommutator på

alle motorene. *

* Gjennomføres av kundeservice.

Î

La en servicemontør fra Kärcher utføre

den foreskrevne inspeksjonen.

For å sikre en pålitelig drift av maskinen,

kan du tegne en vedlikeholdskontrakt med

din Kärcherforhandler.

Î

Kjør maskinen inn på en glatt flate.

Î

Trykk ned hendelen for senking av su-

gebom; sugebommen senkes.

Î

Kjør minst 60 cm forover.

Î

Stopp maskinen, sett tenningsnøkkelen

på "0" og trekk nøkkelen ut. Pass på at

maskinen ikke ruller tilbake.

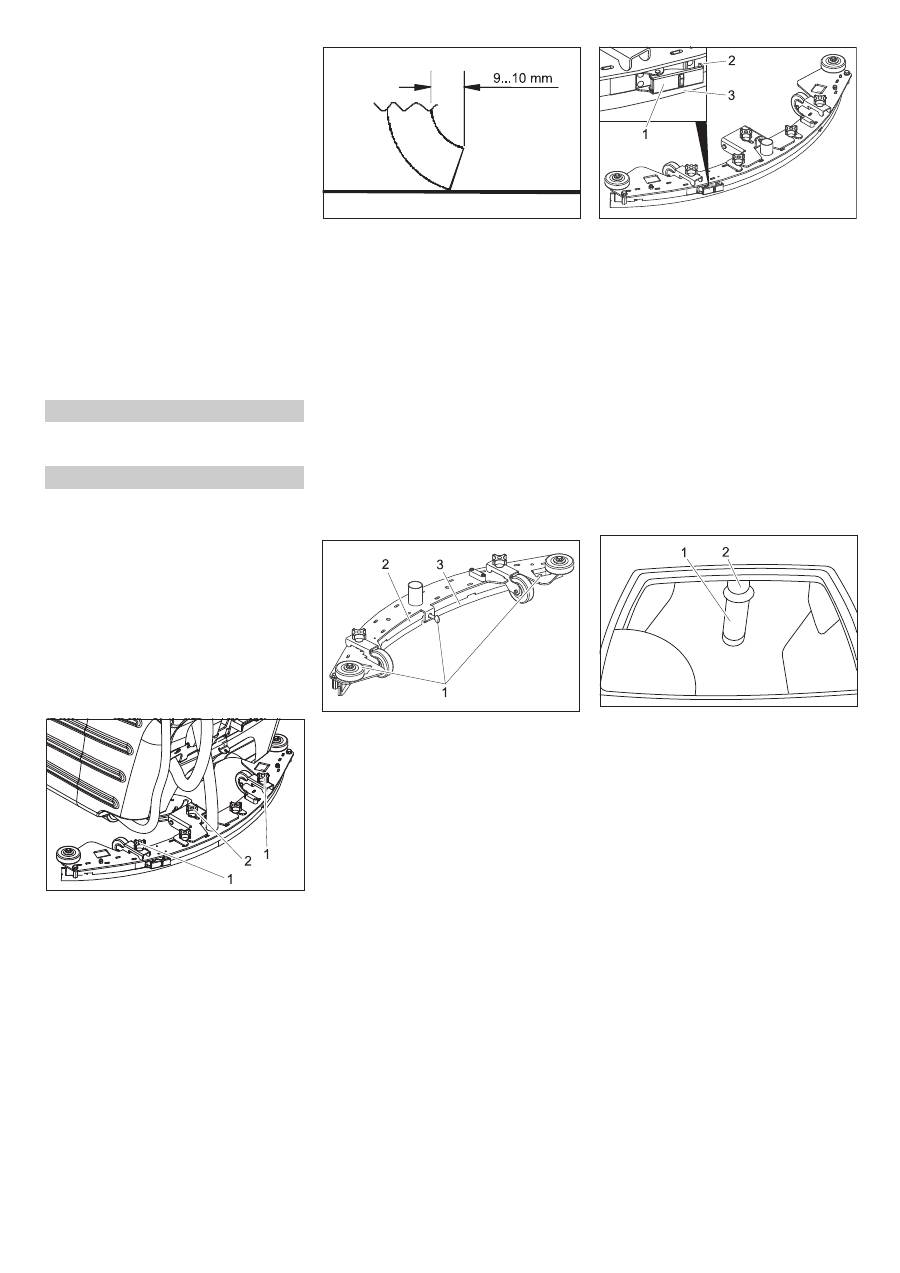

1 Krysshåndtak vannrett innstilling

2 Skråregulering

-

Î

Rett inn sugebommen ved hjelp av

kryssgrep slik at bakre sugelippe på

begge sider av sugebommen er bøyd

jevt bakover (symmetrisk om midten).

Î

Still inn skråstilling slik at bakre sugelippe

er bøyd godt bakover i hele sin lengde.

Î

For å kontrollere innstilingen Ükjør 60

cm forover og kontroller effekten på

skråstillingen.

Î

Still inn sugebommen ved samtidig å

dreie på kryssgrepene slik at bakre su-

gelippe er bøyd 9 til 10 mm bakover.

med klokka: Bøying blir mindre.

mot klokka: Bøying blir større.

Î

For å kontrollere innstilingen Ükjør 60

cm forover og kontroller effekten på

skråstillingen.

Î

Hev sugebommen.

Î

Sett tenningsnøkkelen på "0" og trekk

den ut.

Î

Ta sugeslangen av sugebommen.

Î

Løsne kryssgrep på sugebomholderen

og trekk sugebommen bakover og av.

Î

Demonter sugebom.

1 Vingeskrue

2 Trykkplate

3 Sugelippe

Î

Løsen vingeskruer.

Î

Ta av trykkplaten.

Î

Ta ut sugelippe.

Bemerk

Sugelippen kan brukes 3 ganger, til alle

kantene er slitt ned. Da er det nødvendig

med en ny sugelippe.

Î

Snu sugelippen ellerskift den, og sett

inn i sugebommen igjen og rett inn.

Î

Sett inn igjen trykkplate.

Î

Trekk først til midtre vingeskrue. Pass

da på at trykkplaten ligger fast an mot

sugelippen.

Î

Trekk fast resten av vingeskruene.

Î

Demonter sugebom.

1 Spennlås

2 Spennbånd

3 Sugelippe

Î

Åpne spennlås og ta av spennbånd.

Î

Ta ut sugelippe.

Bemerk

Sugelippen kan brukes 3 ganger, til alle

kantene er slitt ned. Da er det nødvendig

med en ny sugelippe.

Î

Snu sugelippen ellerskift den, og sett

inn i sugebommen igjen og rett inn.

Î

Sett inn spennbånd og lukk spennlås.

Strammingen bør bare være så stor at

sugelippen holdes rett uten folding. Re-

gulet eventuelt spennlåsen.

1 Sil med flottørkule

2 Rør

Î

Rengjør silen utvendig og skyll den.

Î

Kontroller flottørkulens bevegelighet.

Ved sterk tilsmussing:

Î

Hold røret fast og trekk silen av røret.

Î

Rengjør sil og kule.

Î

Hold røret fast og sett på silen igjen.

Î

Hev rengjøringshodet.

Î

Sett tenningsnøkkelen på "0" og trekk

den ut.

Î

Åpne lås på sprutebeskyttelse.

Î

Trekk av begge sprutebeskyttelses-

halvdelene sideveis.

Î

Låsehendel for skivebørste roteres mot

klokka - børsten faller ned og kan trek-

kes ut under maskinen.

Î

Hold ny børste under rengjøringshodet.

Î

Drei låsehendel for skivebørste med

klokka og trykk børsten opp.

Î

Slipp låsehendel og kontroller at bør-

sten sitter fast.

Î

Gjenta det samme på den motsatte siden.

Î

Sett på plass sprutebeskyttelsen igjen.

Månedlig

Hver 100. driftstime

Årlig

Vedlikeholdsarbeider

Vedlikeholdskontrakt

Innstilling av sugebom

Demontere sugebom

Snu/skifte fremre sugelippe

Snu/skifte bakre sugelippe

Rengjøre flottør

Skifting av skivebørster
