Karcher BD 80/120 W Bp: Drift

     -

4

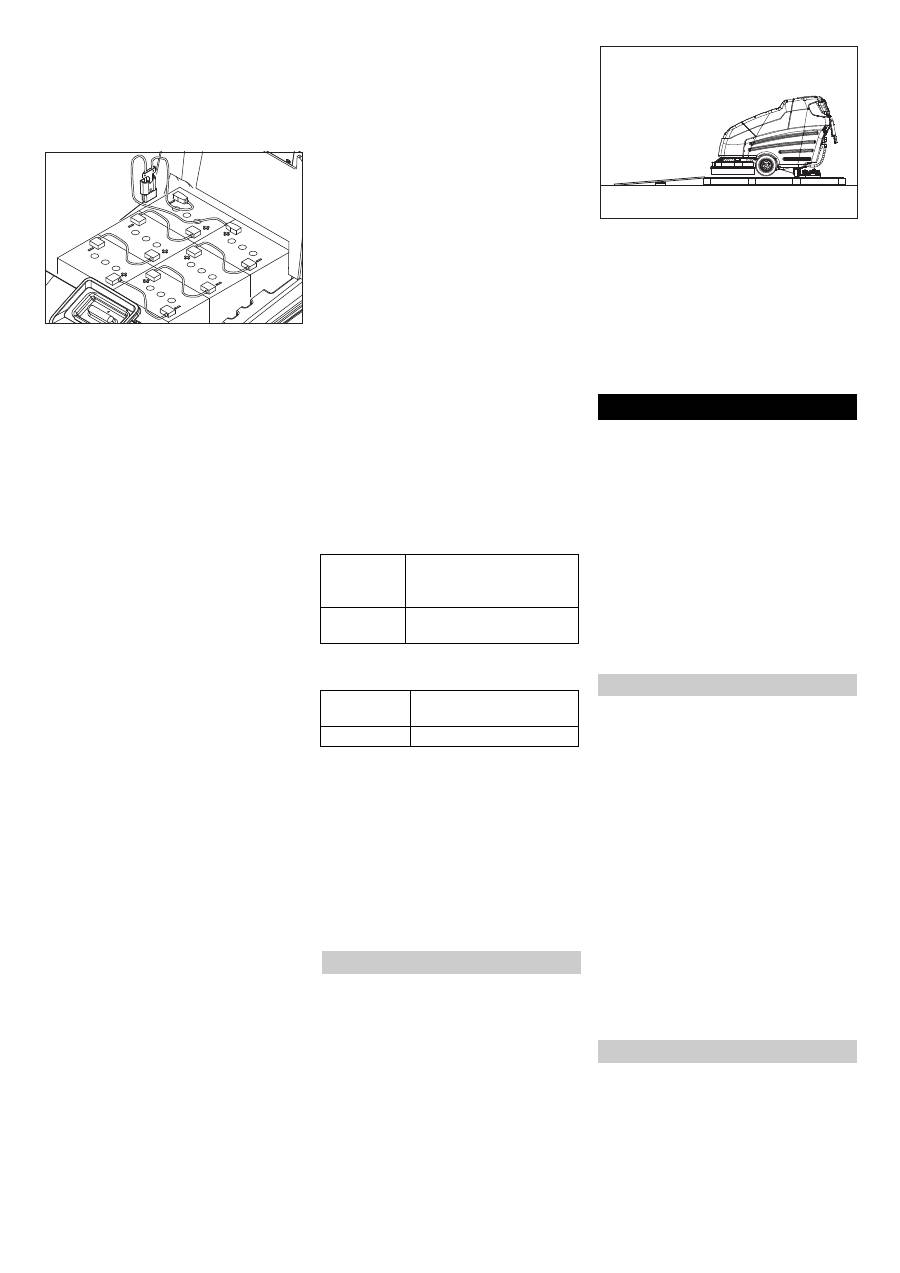

Hos BAT-Package varianten är batteriet re-

dan inbyggt.

Î

Sväng upp batteriskydd.

Î

Ställ batterier i batterifacket.

Î

Smörj in batteripoler med polfett.

Î

Förbind poler med medföljande anslut-

ningskablar.

몇

Varning

Ge akt på att polerna ansluts korrekt.

Î

Kläm fast medföljande anslutningska-

bel på de fortfarande fria batteripolerna

(+) och (-).

Î

Stäng batteriskyddet.

몇

Varning

Ladda upp batteri före idrifttagningen.

I batterikontrollen visas batteriets ladd-

ningstillstånd med en ljusstapel.

Följande signaler varnar för djupurladdning

av batteriet:

– I batterikontrollen blinkar indikeringse-

lementen på ljusstapelns vänstra sida.

– Kontrollampan för tomt batteri tänds.

– När färdreglaget aktiveras hörs en var-

ningssignal.

Till skydd mot djupurladdning:

Î

Stäng av sugturbin och borstdrift.

Î

Kör genast maskinen till uppladdning,

undvik stigningar.



Fara

Explosionsrisk. Laddning av våtbatterier får

endast ske med öppet batteriskydd.



Fara

Risk för skada på grund av elektrisk stöt.

Tänk på nätspänningen och att eluttaget är

jordat.

Använd endast uppladdningsaggregatet i

utrymmen med tillräcklig ventilation!

Anvisning

Uppladdningen tar genomsnittligt ca. 10-15

timmar.

Rekommenderade uppladdningsaggregat

(passande för respektive batterier som an-

vänds) regleras elektroniskt och avslutar

uppladdningen självständigt.

Maskinens samtliga funktioner avbryts au-

tomatiskt under uppladdningen.

Î

Sväng upp batteriskydd.

Î

Drag bort batterikontakter och förbind

med laddkabel.

Î

Anslut laddningsaggregatet till nätet

och starta det.

Î

Fyll på destillerat vatten en timme före

uppladdningens slut, ge akt på korrekt

syrenivå. Batteriet har motsvarande

märkning.



Fara

Frätningsrisk!

–

Om vatten fylls på när batteriet är urladdat

kan syra läcka ut!

–

Använd skyddsglasögon och beakta före-

skrifterna när du hanterar batterisyra för att

undvika att skador uppstår eller kläder för-

störs.

–

Skölj genast med mycket vatten vid eventu-

ella syrestänk på hud eller kläder.

Varning

Risk för skada!

–

Använd endast destillerat eller avsaltat

vatten (EN 50272-T3) till batterierna.

–

Använd inga främmande tillsatser (så

kallade förbättringsmedel), annars för-

faller garantin.

몇

Varning

Till Package aggregat används, vid utbyte,

endast servicefria batterier.

För laddningsaggregatet krävs en försörj-

ningskabel /adapter 6 648-582.

Batterier och uppladdningsaggregat kan

köpas i fackhandeln.

Î

Sväng upp batteriskydd.

Î

Koppla bort kabel från batteriets minuspol.

Î

Koppla bort övriga kablar från batteriet.

Î

Ta ur batteriet.

Î

Avfallshantera förbrukade batterier en-

ligt gällande bestämmelser.



Fara

Risk för skada. Tryck på nöd-stopp-knap-

pen för omedelbar urdrifttagning av samtli-

ga funktioner.

Î

Lägg i batterier och anslut (se "Innan

ibruktagning").

Î

Lägg långa sidobräder från förpack-

ningen som ramp mot pallen.

Î

Spika fast rampen på pallen.

Î

Lägg korta bräder som stöd under rampen.

Î

Tag bort trälister framför hjulen.

Î

Tag bort fästvinkel på axeln.

Î

Ställ nyckelbrytaren på "1".

Î

Höj rengöringshuvud.

Î

Aktivera körriktningsspaken och kör

långsamt ner maskinen från rampen.

Î

Ställ nyckelbrytaren på "0".

Observera

För omedelbar urdrifttagning av samtliga

funktioner; släpp färdreglaget, tryck på

nödstoppknappen och vrid nyckelreglaget

till position "0".



Fara

Risk för skada. Trampa alltid med endast

en fot på fotpedalen. Den andra foten mås-

te vila fast och säkert mot golvet. Tryck på

den röda nöd-stopp-knappen för omedel-

bar urdrifttagning av samtliga funktioner.

Î

Utför underhållsarbete "dagligen/före

uppstart" (se kapitel "Underhåll och ser-

vice").

Anvisning

Aggregatet är så konstruerat att borsthuvu-

det skjuter ut på höger sida. Detta möjliggör

översiktligt arbete, nära kanten.

Maskinen är godkänd för användning på

ytor med en stigning på max. 2%.

Î

Frigör nöd-stopp-knappen genom att

vrida den.

Î

Sätt nyckeln i nyckelbrytaren på manö-

verpanelen och vrid till "1".

Î

Välj hastighet i föreväg med vridregla-

get för färdhastighet.

Î

Håll fast maskinen i båda skjuthandta-

gen och aktivera ett färdreglage - ma-

skinen kör.

Î

Släpp färdreglaget för att stanna maskinen.

Î

Tryck, förutom på färdreglaget, även på

knappen Bakåtkörning.

Î

Öppna locket på färskvattentanken.

Î

Fyll på färskvatten (maximalt 60 °C)

upp till 15 cm under den övre kanten på

tanken.

Î

Fyll på rengöringsmedel.

Î

Stäng locket på färskvattentanken.

Sätta i och ansluta batteriet

Laddningsindikering

Ladda batteriet

Extra för batterier med lågt servicebe-

hov (våtbatterier):

Rekommenderade batterier

Tillverkare,

Kärcher-be-

ställnr.

Beskrivning

DETA

6.654-124.0

Batteri 6V, 180 Ah, under-

hållsfritt, 6 stycken krävs

Rekommenderade laddningsaggregat

Kärcher-be-

ställnr.

Beskrivning

6.654-051.0

230V/36V, 25 A

Ta ur batterier

Lasta av

Drift

Körning

Köra baklänges

Fylla på bränsle

Färskvatten

85 SV
