Karcher BD 80/120 W Bp: Funcionamiento

     -

4

En la variante del modelo BAT ya vienen

las baterías integradas.

Î

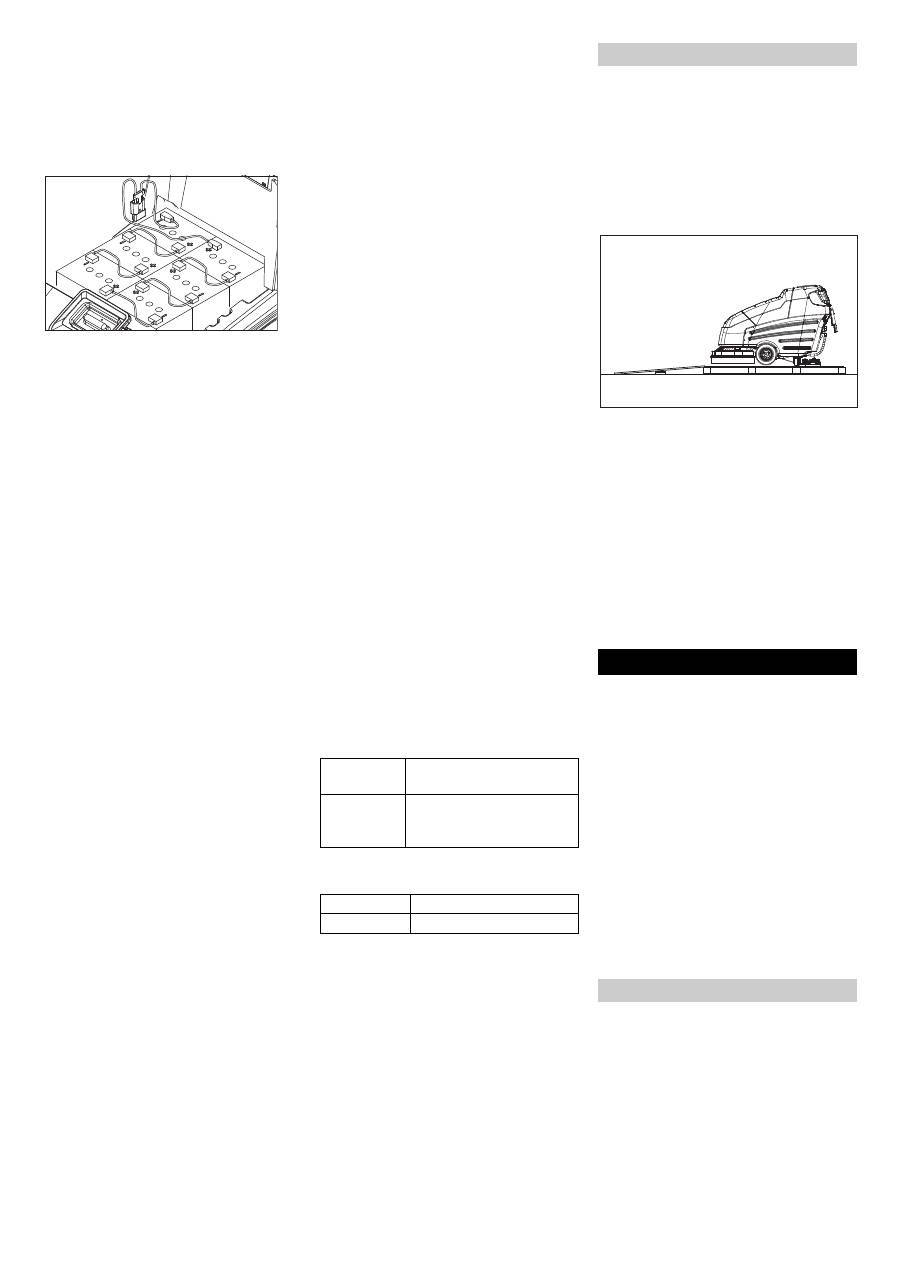

Bascular hacia arriba la cubierta de ba-

tería.

Î

Colocar las baterías en el comparti-

mento de las baterías.

Î

Lubricar los polos de la batería con lu-

bricante para polos

Î

Conectar los polos con los cables de

conexión que vienen incluidos.

몇

Advertencia

Asegúrese de colocar la polaridad correc-

tamente.

Î

Enganchar el cable de conexión sumi-

nistrado al polo de batería libre (+) y (-).

Î

Cerrar la cubierta de la batería.

몇

Advertencia

Cargar la batería antes de poner el aparato

en funcionamiento.

En el piloto de control de batería se indica

el nivel de carga de la batería con una ba-

rra luminosa.

Los siguientes dispositivos de señalización

advierten de descarga total de la batería:

– En el piloto de control de batería parpa-

dean los elementos indicadores en la

parte izquierda de la barra luminosa.

– El piloto de control batería vacía se en-

ciende.

– Al pulsar un interruptor de desplazamiento

suena una señal de advertencia.

Para proteger de la descarga total:

Î

Apagar la turbina de absorción y accio-

namiento de los cepillos.

Î

Conducir el aparato directamente a la

estación de carga, evitar subidas.



Peligro

Peligro de explosiones. Sólo está permitido

cargar baterías húmedas con la cubierta de

la batería abierta.



Peligro

Peligro de lesiones por descarga eléctrica.

Tener en cuenta la tensión de conexión de

red y el fusible de red de la clavija.

¡Utilice el cargador únicamente en cuartos

secos dotados de suficiente ventilación!

Nota

El tiempo de carga dura aproximadamente

10-15 horas.

Los cargadores recomendados (adaptados

a las baterías que se usen) se regulan elec-

trónicamente y finalizan el proceso de car-

ga automáticamente.

Todas las funciones del aparato se inte-

rrumpen automáticamente durante el pro-

ceso de carga.

Î

Bascular hacia arriba la cubierta de ba-

tería.

Î

Extraer el enchufe de la batería y co-

nectarlo con el cable de carga.

Î

Conecte el cargador a la red y encién-

dalo.

Î

Una hora antes de que se acabe el pro-

ceso de carga, añadir agua destilada,

tener en cuenta el nivel de ácido correc-

to.  La batería está marcada de la forma

correspondiente.



Peligro

¡Peligro de causticación!

–

Rellenar con agua cuando la batería

está descargada puede provocar una

salida de ácido.

–

Cuando trate con ácido de baterías, lle-

ve siempre unas gafas de seguridad y

respetar las normas, para evitar lesio-

nes y daños a la ropa.

–

Lavar inmediatamente con mucha agua

las posibles salpicaduras de ácido so-

bre la piel o la ropa.

Precaución

¡Peligro de daños en la instalación!

–

Utilizar únicamente agua destilada o

desalada (EN 50272-T3) para rellenar

las baterías.

–

No utilizar más sustancias (los llama-

dos agentes de mejora), de lo contrario

desaparecerá la garantía.

몇

Advertencia

En el caso de sustituir baterías en aparatos

de modelos utilizar sólo aquellas que no re-

quieran mantenimiento.

Para el cargador se necesita un cable de

suministro/adaptador 6.648-582.

Las baterías y cargadores se pueden ad-

quirir en comercios especializados.

Î

Bascular hacia arriba la cubierta de ba-

tería.

Î

Enganchar el cable del polo negativo

de la batería.

Î

Desembornar el resto del cable de las

baterías.

Î

Extraer las baterías.

Î

Eliminar las baterías usadas de acuer-

do con las normativas vigentes.



Peligro

Peligro de lesiones. Pulsar la tecla de des-

conexión de emergencia para poner fuera

de servicio inmediatamente todas las fun-

ciones.

Î

Sustituir las baterías y conectar (véase

"Antes de la puesta en servicio").

Î

Coloque las tablas largas laterales del

embalaje como rampa en el palet.

Î

Fije la rampa al palet con clavos.

Î

Coloque las tablas cortas debajo de la

rampa a modo de soporte.

Î

Retire los listones de madera de delan-

te de las ruedas.

Î

Retirar el ángulo de fijación del eje.

Î

Coloque el interruptor de llave en la po-

sición "1".

Î

Elevar el cabezal limpiador.

Î

Pulsar el pedal de marcha y bajar lenta-

mente el aparato de la rampa.

Î

Coloque el interruptor de llave en la po-

sición "0".

Nota

Para poner fuera de servicio inmediata-

mente, soltar todos los interruptores de

desplazamienot, pulsar la tecla de desco-

nexión de emergencia, girar el interruptor

de llave a "0".



Peligro

Peligro de lesiones. Pisar los pedales siem-

pre con un pie. El otro pie tiene que mante-

nerse en una posición estable y segura en el

suelo. Pulsar la tecla de desconexión de

emergencia para poner fuera de servicio in-

mediatamente todas las funciones.

Î

Realizar trabajos de mantenimiento

"diariamente antes de comenzar el fun-

cionamiento" (véase aparato "Manteni-

miento y cuidados").

Nota

El aparato se debe montar de forma que el

cabezal del cepillo sobresalga por la dere-

cha. Esto permite trabajar de forma clara y

junto al borde.

El equipo está diseñado para funcionar en

superficies con una pendiente de hasta 2%.

Î

El pulsador de parada de emergencia,

se desbloquea girándolo.

Î

Introducir la llave en el interruptor de

llave del pupitre de mando y girar a la

posición "1".

Colocar la batería y cerrar

Indicador de nivel de carga

Carga de batería

Adicionalmente, en caso de baterías

que no requieran mantenimiento (ba-

terías húmedas):

Baterías recomendadas

Fabricante,

ref. Kärcher

Descripción

DETA

6.654-124.0

Batería 6V, 180 Ah, no re-

quiere mantenimiento, son

necesarias 6 unidades

Cargadores recomendados

Ref. Kärcher Descripción

6.654-051.0

230V/36V, 25 A

Desmontar las baterías

Descarga

Funcionamiento

Conducción

51 ES
