4

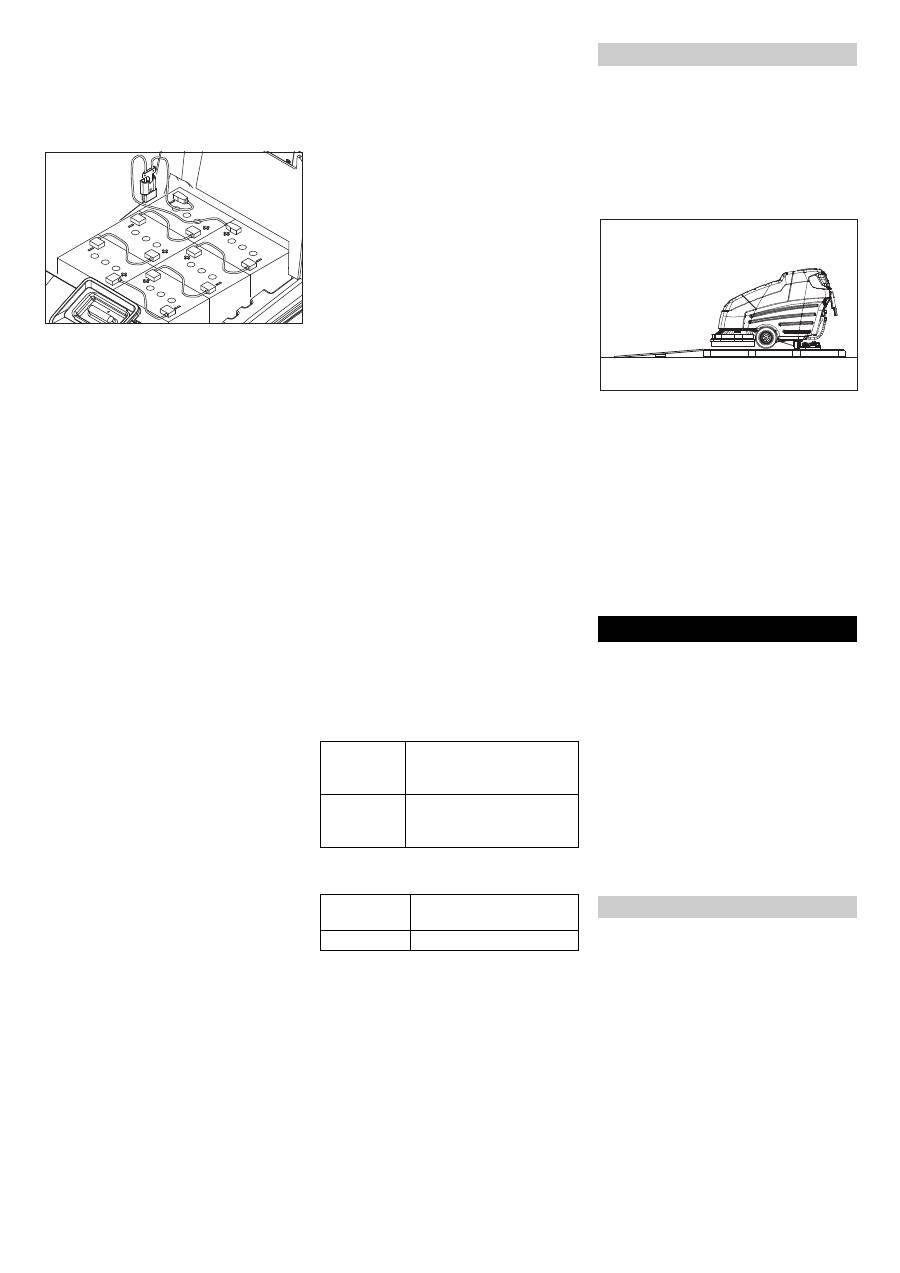

Bei der Variante BAT-Package ist die Bat-

terie bereits eingebaut.

Î

Batterieabdeckung hochschwenken.

Î

Batterien in das Batteriefach stellen.

Î

Batteriepole mit Polfett einfetten.

Î

Pole mit den beiliegenden Verbin-

dungskabeln verbinden.

몇

Warnung

Auf richtige Polung achten.

Î

Mitgeliefertes Anschlusskabel an die

noch freien Batteriepole (+) und (-)

klemmen.

Î

Batterieabdeckung schließen.

몇

Warnung

Vor Inbetriebnahme des Gerätes Batterie

aufladen.

In der Batteriekontrollanzeige wird der La-

dezustand der Batterie mit einem Leucht-

balken angezeigt.

Folgende Signaleinrichtungen warnen vor

Tiefentladung der Batterie:

– In der Batteriekontrollanzeige blinken

die Anzeigeelemente auf der linken

Seite des Leuchtbalkens.

– Die Kontrollleuchte Batterie leer leuch-

tet auf.

– Beim Betätigen eines Fahrschalters er-

tönt ein Warnton.

Zum Schutz vor Tiefentladung:

Î

Saugturbine und Bürstenantrieb aus-

schalten.

Î

Gerät direkt zur Ladestation fahren, da-

bei Steigungen vermeiden.



Gefahr

Explosionsgefahr. Das Laden von Nass-

batterien ist nur bei geöffneter Batterieab-

deckung erlaubt.



Gefahr

Verletzungsgefahr durch elektrischen

Schlag. Netzanschlussspannung und Absi-

cherung der Steckdose beachten.

Ladegerät nur in trockenen Räumen mit

ausreichender Belüftung verwenden!

Hinweis

Die Ladezeit beträgt im Durchschnitt ca.

10-15 Stunden.

Die empfohlenen Ladegeräte (passend zu

den jeweils eingesetzten Batterien) sind

elektronisch geregelt und beenden den La-

devorgang selbstständig.

Alle Funktionen des Gerätes werden wäh-

rend des Ladevorgangs automatisch unter-

brochen.

Î

Batterieabdeckung hochschwenken.

Î

Batteriestecker abziehen und mit dem

Ladekabel verbinden.

Î

Ladegerät mit dem Netz verbinden und

einschalten.

Î

Eine Stunde vor Ende des Ladevor-

gangs destilliertes Wasser zugeben,

den richtigen Säurestand beachten.

Batterie ist entsprechend gekennzeich-

net.



Gefahr

Verätzungsgefahr!

–

Nachfüllen von Wasser im entladenen

Zustand der Batterie kann zu Säu-

reaustritt führen.

–

Beim Umgang mit Batteriesäure

Schutzbrille benutzen und Vorschriften

beachten, um Verletzungen und die

Zerstörung von Kleidung zu verhindern.

–

Eventuelle Säurespritzer auf Haut oder

Kleidung sofort mit viel Wasser ausspülen.

Vorsicht

Beschädigungsgefahr!

–

Zum Nachfüllen der Batterien nur destil-

liertes oder entsalztes Wasser

(EN 50272-T3) verwenden.

–

Keine Fremdzusätze (so genannte Auf-

besserungsmittel) verwenden, sonst er-

lischt jede Garantie.

몇

Warnung

Bei Package-Geräten im Ersatzfall nur war-

tungsfreie Batterien verwenden.

Für das Ladegerät ist ein Versorgungska-

bel/Adapter 6.648-582 erforderlich.

Batterien und Ladegeräte sind im Fachhan-

del erhältlich.

Î

Batterieabdeckung hochschwenken.

Î

Kabel vom Minuspol der Batterie ab-

klemmen.

Î

Restliche Kabel von den Batterien ab-

klemmen.

Î

Batterien herausnehmen.

Î

Verbrauchte Batterien gemäß den gel-

tenden Bestimmungen entsorgen.



Gefahr

Verletzungsgefahr. Für eine sofortige Au-

ßerbetriebnahme aller Funktionen roten

Not-Aus-Taster drücken.

Î

Batterien einsetzen und anschließen

(siehe „Vor Inbetriebnahme“).

Î

Lange seitliche Bretter der Verpackung

als Rampe an die Palette legen.

Î

Rampe mit Nägeln an der Palette be-

festigen.

Î

Kurze Bretter zur Abstützung unter die

Rampe legen.

Î

Holzleisten vor den Rädern entfernen.

Î

Befestigungswinkel an der Achse ent-

fernen.

Î

Schlüsselschalter auf „1“ stellen.

Î

Reinigungskopf anheben.

Î

Fahrhebel betätigen und Gerät lang-

sam von der Rampe herunterfahren.

Î

Schlüsselschalter auf „0“ stellen.

Hinweis

Für eine sofortige Außerbetriebnahme alle

Fahrschalter loslassen, Not-Aus-Taster

drücken, Schlüsselschalter auf „0“ drehen.



Gefahr

Verletzungsgefahr. Fußpedale immer nur

mit einem Fuß treten. Der andere Fuß

muss fest und sicher auf dem Boden ste-

hen bleiben. Für eine sofortige Außerbe-

triebnahme aller Funktionen roten Not-Aus-

Taster drücken.

Î

Wartungsarbeiten „Täglich/Vor Be-

triebsbeginn“ ausführen (siehe Kapitel

„Pflege und Wartung“).

Hinweis

Das Gerät ist so aufgebaut, dass der Reini-

gungskopf rechts übersteht. Dies ermöglicht

ein übersichtliches, randnahes Arbeiten.

Das Gerät ist für den Betrieb auf Flächen mit

einer Steigung von bis zu 2% zugelassen.

Î

Not-Aus-Taster durch Drehen entriegeln.

Î

Schlüssel in Schlüsselschalter am Bedi-

enpult stecken und auf „1“ drehen.

Î

Geschwindigkeit am Drehknopf Fahrge-

schwindigkeit vorwählen.

Î

Gerät an beiden Schiebegriffen festhal-

ten und einen Fahrschalter betätigen -

das Gerät fährt.

Î

Zum Anhalten Fahrschalter loslassen.

Batterie einsetzen und anschließen

Ladezustandsanzeige

Batterie laden

Zusätzlich bei wartungsarmen Batteri-

en (Nassbatterien):

Empfohlene Batterien

Hersteller,

Kärcher-Be-

stell-Nr.

Beschreibung

DETA

6.654-124.0

Batterie, 6V, 180 Ah, war-

tungsfrei, 6 Stück erforder-

lich

Empfohlene Ladegeräte

Kärcher-Be-

stell-Nr.

Beschreibung

6.654-051.0

230V/36V, 25 A

Batterien ausbauen

Abladen

Betrieb

Fahren

6 DE
