Karcher Autolaveuse BD 80-120 W Bp Pack: Pysähdys ja pysäköinti



-

5 몇

Varoitus

Vaurioitumisvaara. Käytä vain suositeltuja

puhdistusaineita. Käytettäessä muita puh-

distusaineita käyttäjä on vastuussa käyttö-

turvallisuudesta ja tapaturmavaarasta.

Käytä vain puhdistusaineita, joissa ei ole

liuottimia, suola- eikä fluorivetyhappoja.

Noudata pesuaineiden turvallisuusohjeita.

Ohje

Älä käytä voimakkaasti vaahtoavia puhdis-

tusaineita.

Suositeltavat puhdistusaineet:

Î

Säädä vesimäärä säätönupista lat-

tiapäällysteen likaantumisasteen mu-

kaan.

Î

Paina imupalkin alaslaskuvipu alas;

imupalkki laskeutuu alas.

Î

Käynnistä imuturbiini imukäytön kytki-

mellä.

Î

Käynnistä harjakäyttö harjakäytön kyt-

kimellä.

Harjat käynnistyvät liikkeelle lähdettä-

essä, samalla puhdistusneste alkaa vir-

rata.

Î

Laske puhdistuspää alas harjanpaine-

painikkeella.

Î

Paina ajokytkintä.

Î

Säädä puristuspaine harjojen pyöriessä

harjapainepainikkeella.

Asetettu harjapaine on luettavissa har-

japainenäytöltä.

Ohje

Suorita ensimmäinen puhdistus vähällä pu-

ristuspaineella. Lisää puristuspainetta vai-

he vaiheelta, kunnes toivottu

puhdistustulos on saavutettu. Oikein sää-

detty puristuspaine vähentää energianku-

lutusta ja harjojen kulumista.

Ohje

Erittäin likaantuneet lattiat puhdistetaan

kahdessa työvaiheessa. Ensimmäisessä

työvaiheessa levitetään puhdistusnestettä

ja harjataan se lattiapintaan. Ensimmäinen

työvaihe tehdään imupalkin ollessa ylhäällä

ja imuturbiinin ollessa sammutettuna. Li-

säksi poistetaan Aqua-Mizer

TM

puhdistus-

päästä. Kun puhdistusneste on ehtinyt

vaikuttaa, toisessa työvaiheessa lattiapinta

puhdistetaan normaaliin tapaan.

Î

Nosta puhdistuspää.

Î

Kierrä avainkytkin asentoon "0" ja vedä

avain irti.

Î

Avaa roiskesuojan lukitus.

Î

Vedä molemmat roiskesuojapuoliskot irti.

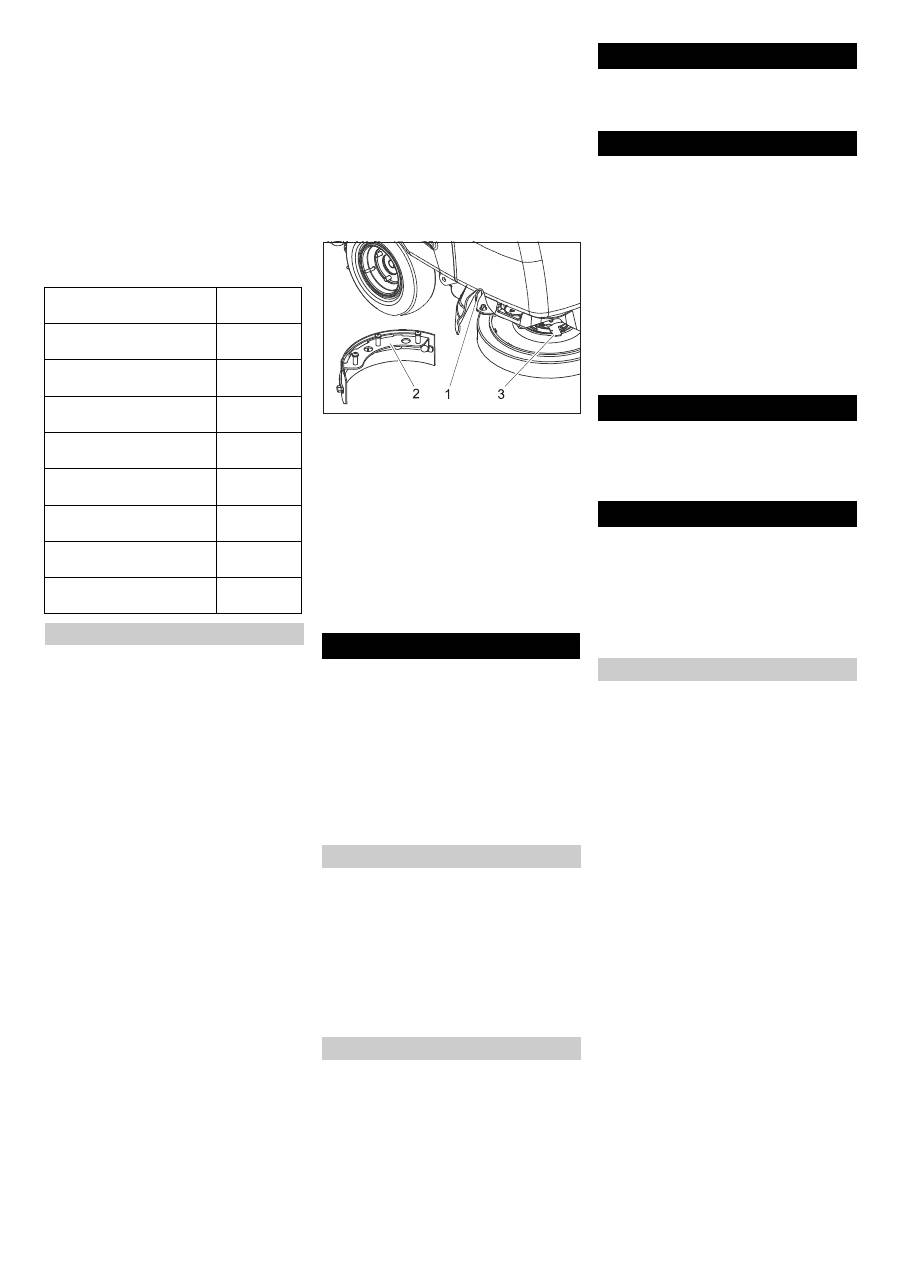

1 Aqua-Mizer:in irrotusvipu

2 Aqua-Mizer

3 Kiekkoharjan irrotusvipu

Î

Kierrä kiekkoharjan irrotusvipua vasta-

päivään - harja putoaa alas ja se voi-

daan vetää pois laitteen alta.

Î

Vedä Aqua-Mizer:in irrotusvipu sivulle ja

poista Aqua-Mizer vetämällä alaspäin.

Î

Aseta harja jälleen paikalleen.

Î

Toista vaihe vastakkaisella sivulla.

Î

Asenna roiskesuoja takaisin paikalleen.

Î

Kytke harjakäyttö pois päältä.

Î

Nosta puhdistuspää.

Î

Aja hiukan eteenpäin ja ime jäljellä ole-

va loppuvesi pois.

Î

Nosta imupalkki.

Î

Kytke imuturbiini 5 sekunnin kuluttua

pois päältä.

Î

Kierrä ohjauspulpetin avainkytkin asen-

toon "0" ja vedä avain irti.

Î

Lataa tarvittaessa akku.

Varo

Noudata jäteveden käsittelyä koskevia pai-

kallisia määräyksiä.

Î

Ota likaveden poistoletku pitimestään.

Î

Irrota tähtikahva ja poista letkussa oleva

tulppa.

Î

Laske poistoletkun pää sopivaan viemäri-

aukkoon ja anna likaveden valua pois.

Î

Huuhtele likavesisäiliö kirkkaalla vedellä.

Î

Vedä tuoreveden poistoletkun yläpää

irti letkunipasta.

Î

Laske poistoletkun pää sopivaan vie-

märiaukkoon ja anna tuoreveden valua

pois.

Jäätymisvaarassa:

Î

Tyhjennä raikas- ja likavesisäiliö.

Î

Säilytä laite pakkaselta suojatussa tilassa.



Vaara

Loukkaantumisvaara! Laitteen käyttö on

sallittu lastaus- ja purkaustarkoitusta varten

vain nousuissa, joiden kaltevuus on enint.

10%. aja hitaasti.

Varo

Loukkaantumis- ja vahingoittumisvaaravaara!

Huomioi kuljetettaessa laitteen paino.

Î

Poista levyharjat harjan päästä.

Î

Kun kuljetat laitetta ajoneuvoissa, var-

mista laite liukumisen ja kaatumisen va-

ralta kulloinkin voimassa olevien

ohjesääntöjen mukaisesti.

Varo

Loukkaantumis- ja vahingoittumisvaaravaara!

Huomioi säilytettäessä laitteen paino.

Tätä laitetta saa säilyttää vain sisätiloissa.



Vaara

Loukkaantumisvaara! Ennen kaikkia töitä

laitteen avainkytkin on asetettava asentoon

"0" ja avain vedettävä irti. Vedä akkupisto-

ke irti.

Î

Laske likavesi ja jäljelle oleva raikasve-

si ulos ja hävitä se.

Varo

Vaurioitumisvaara. Älä ruiskuta laitetta

puhtaaksi vedellä äläkä käytä aggressiivi-

sia puhdistusaineita.

Ennen työn aloittamista:

Î

Tarkasta imuletkun pistoliittimien tiiviys.

Î

Tarkasta harjojen kuluneisuus, vaihda

ne tarvittaessa uusiin.

Î

Tarkasta köysikannattimet ja liitokset

kulumisen ja vahingoittumisen varalta.

Î

Märkäakkuja käytettäessä, tarkasta ak-

kuhapon määrät ja lisää tarvittaessa tis-

lattua vettä.

Käytön jälkeen:

Î

Laske likavesi ulos.

Î

Huuhtele likavesisäiliö kirkkaalla vedellä.

Î

Puhdista likavesisäiliön kannessa oleva

siivilä.

Î

Puhdista raikasvesisäiliö.

Î

Puhdista laite ulkoa kostealla, miedolla

pesulipeällä kostutetulla liinalla.

Î

Puhdista imuhuulet ja pyyhkäisyhuulet,

tarkasta niiden kuuluneisuus ja vaihda

ne tarvittaessa uusiin.

Î

Anna imujärjestelmän käydä, sen kui-

vattamiseksi, yhden minuutin ajan.

Î

Älä sulje tuore- ja likavesisäiliöiden kan-

sia, jotta säiliöt pääsevät kuivumaan.

Î

Lataa akku.

Puhdistusaine

Käyttö

Puhdistusai-

ne

Kaikkien vedenkestävien latti-

oiden ylläpitopuhdistus

RM 780

RM 746

Kiiltävien pintojen (esim. gra-

niitti) ylläpitopuhdistus

RM 755 es

Teollisuuslattioiden ylläpito-

puhdistus ja peruspuhdistus

RM 69 ASF

Hienokivilaattojen ylläpitopuh-

distus ja peruspuhdistus

RM 753

Saniteettitilojen laattojen ylläpi-

topuhdistus

RM 751

Saniteettitilojen puhdistus ja

desinfiointi

RM 732

Alkalipitoisten lattioiden (esim.

PVC) kerrostumien poisto

RM 752

Linoleumilattioiden kerrostu-

misten poisto

RM 754

Puhdistus

Aqua-Mizer:in poisto

Pysähdys ja pysäköinti

Likaveden laskeminen pois

Raikasveden laskeminen pois

Pakkassuojaus Kuljetus Säilytys Hoito ja huolto

Huoltokaavio

Päivittäin

94 FI

     -

6

Î

Tarkasta puhdistuspään roiskesuojat.

Î

Puhdista likavesisäiliön ja kannen väli-

set tiivisteet ja tarkasta niiden tiiviys,

tarvittaessa vaihda tiivisteet uusiin.

Î

Tarkasta imupalkin säätö.

Î

Voitele käyttöakseli ja ohjausrullat.

Î

Tarkasta, onko imupalkki vaurioitunut.

Î

Tarkasta laitteen kaikki toiminnot.

Î

Tarkasta laitteessa olevan harjaväänti-

ön kuluneisuus.

Î

Tarkasta, ovatko akun navat hapettu-

neet, tarvittaessa harjaa ne puhtaiksi ja

voitele ne naparasvalla. Varmista, että

liitoskaapeli on kunnolla paikoillaan.

Î

Tarkasta huollettavien akkujen kenno-

jen hapon väkevyys.

Î

Puhdista imupalkin nostolaitteisto.

Î

Puhdista imupalkin kannattimien ja

puhdistuspään nivelet.

Î

Tarkasta kaikkien moottorien hiiliharjo-

jen ja kommutaattorien kuluneisuus. *

* Asiakaspalvelu suorittaa.

Î

Anna asiakaspalvelun suorittaa määrä-

tyt tarkastukset.

Laitteen luotettavaa käyttöä varten voidaan

solmia huoltosopimuksia asianmukaisen

Kärcher- myyntitoimiston kanssa.

Î

Aja laite tasaiselle pinnalle.

Î

Paina imupalkin alaslaskuvipu alas;

imupalkki laskeutuu alas.

Î

Aja vähintään 60 cm eteenpäin.

Î

Pysätä laite ja kierrä avainkytkin asentoon

"0" ja vedä avain irti. Varmistaudu, että laite

ei pääse liikkumaan taaksepäin.

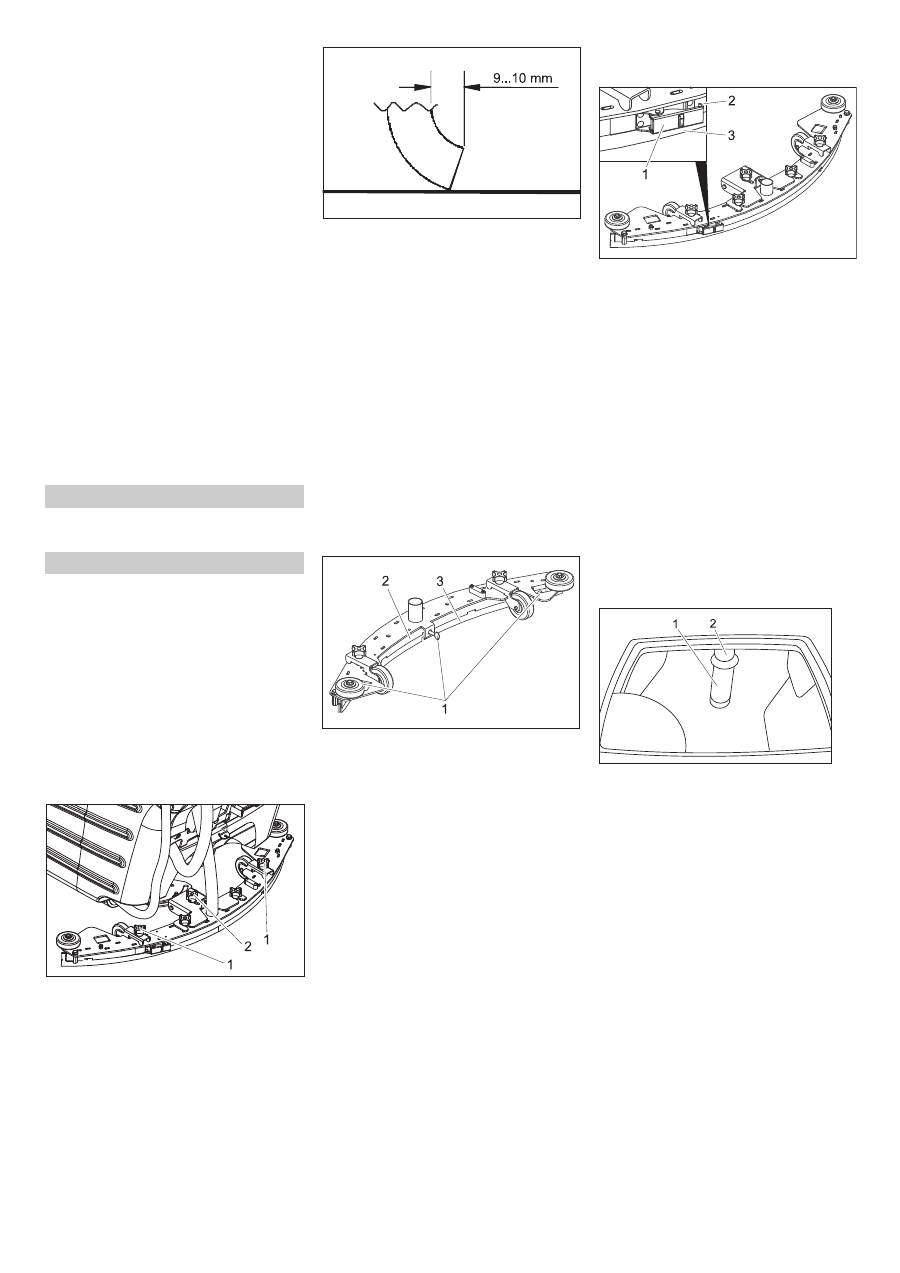

1 Vaakasuoran suunnan ristikahva

2 Kallistuksensäätö

-

Î

Säädä imukalkin kallistusta ristikahvoil-

la siten, että taaimmanen imuhuuli on

imupalkin kummallakin sivulla samassa

määrin (symmetrisesti keskustaan näh-

den) taipuneena taaksepäin.

Î

Säädä kaltevuus siten, että taaimmai-

nen imuhuuli on koko pituudeltaan sa-

massa tavalla taipuneena taaksepäin.

Î

Tarkasta säätö ajamalla kulloinkin 60

cm eteenpäin ja tarkasta uuden säädön

säädön vaikutus.

Î

Säädä imupalkkia kiertämällä samaan

aikaan kumpaakin ristikahvaa siten,

että taaempi imuhuuli on taipuneena 9 -

10 mm taaksepäin.

Myötäpäivään: Taipuma pienenee.

Vastapäivään: Taipuma suurenee.

Î

Tarkasta säätö ajamalla kulloinkin 60

cm eteenpäin ja tarkasta uuden säädön

säädön vaikutus.

Î

Nosta imupalkki.

Î

Kierrä avainkytkin asentoon "0" ja vedä

avain irti.

Î

Vedä imuletku irti imupalkista.

Î

Irrota imupalkin kiinnityksen ristikahvat

ja vedä imupalkki taaksepäin ulos.

Î

Irrota imupalkki.

1 Siipiruuvi

2 Painelevy

3 Imuhuuli

Î

Irrota siipiruuvit.

Î

Poista painelevy.

Î

Poista imuhuuli.

Ohje

Imuhuuli voidaan kääntää 3 kertaa, kunnes

kaikki reunat ovat kuluneet. Sitten tarvitaan

uusi imuhuuli.

Î

Käännä imuhuuli tai korvaa se uudella

ja aseta takaisin paikalleen ja säädä oi-

keaan asentoon.

Î

Aseta painelevy takaisin paikalleen.

Î

Kiristä ensin keskimmäinen siipiruuvi.

Huomioi, että painelevy painaa imu-

huulta kunnolla koko pituudella.

Î

Kiristä loput siipiruuvit.

Î

Irrota imupalkki.

1 Kiristyslukitus

2 Kiristysnauha

3 Imuhuuli

Î

Avaa kiristyslukitus ja poista kiristys-

nauha,

Î

Poista imuhuuli.

Ohje

Imuhuuli voidaan kääntää 3 kertaa, kunnes

kaikki reunat ovat kuluneet. Sitten tarvitaan

uusi imuhuuli.

Î

Käännä imuhuuli tai korvaa se uudella

ja aseta takaisin paikalleen ja säädä oi-

keaan asentoon.

Î

Aseta kiristysnauha paikalleen ja sulje

kiristyslukitus. Kiristyksen tulee olla

vain niin suuri, että imuhuuli pysyy suo-

rana paikallaan, ilman poimujen muo-

dostumista. Säädä kiristyslukitusta

tarvittaessa.

1 Siivilä, jossa on uimurikuula

2 Putki

Î

Puhdista ja huuhtele siivilä ulkopuolelta.

Î

Tarkasta uimurikuulan vapaa liikku-

vuus.

Kun likaantumisaste on suuri:

Î

Pidä kiinni putkesta ja vedä siivilä irti

putkesta.

Î

Puhdista siivilä ja kuula.

Î

Pidä kiinni putkesta ja työnnä siivilä ta-

kaisin paikalleen.

Î

Nosta puhdistuspää.

Î

Kierrä avainkytkin asentoon "0" ja vedä

avain irti.

Î

Avaa roiskesuojan lukitus.

Î

Vedä molemmat roiskesuojapuoliskot irti.

Î

Kierrä kiekkoharjan irrotusvipua vasta-

päivään - harja putoaa alas ja se voi-

daan vetää pois laitteen alta.

Î

Pidä uuttä harjaa puhdistuspään alla.

Î

Kierrä kiekkoharjan irrotusvipua myötä-

päivään ja paina harjaa ylöspäin.

Î

Päästä irrotusvipu irti ja tarkista harjan

kiinnityksen kunnollisuus.

Î

Toista vaihe vastakkaisella sivulla.

Î

Asenna roiskesuoja takaisin paikalleen.

Viikoittain

Kuukausittain

100 käyttötunnin välein

Vuosittain

Huoltotoimenpiteet

Huoltosopimus

Imupalkin säätö

Imupalkin irrottaminen

Etummaisen imuhuulen kääntö/vaihto

Taaimmaisen imuhuulen kääntö/vaihto

Uimurin puhdistus

Levyharjojen vaihto

95 FI
