Åbn skærmen og sørg for at sikre den

(fig. 3).

KM 120/150 R G:



Skub armen hen til "OFF".

KM 120/150 R D:



Drej armen til stilling "S".



Luk skærmen.



Luk gasudtagelsesventilen ved at dreje

den med uret.

FORSIGTIG

Fare for person- og materialeskader! Hold

øje med maskinens vægt ved transporten.

몇

Advarsel

Under af- og pålæsning af maskinen skal

frigearsarmen være i indgreb i øverste hul.

Først når det er tilfældet, er køredrevet kø-

reklar. Ved stigninger og fald skal maski-

nen altid flyttes ved hjælp af dens eget

drev.



Drej tændingsnøglen om på "0" og træk

nøglen ud.



Kun KM 120/150 R G og R D: Tøm tan-

ken. Sug brændstoffet ud ved hjælp af

en dertil egnet pumpe.



Kun KM 120/150 R LPG: Luk gasflaske-

ventilen og fjern gasflasken. Opbevar

gasflasken ifølge de sikkerhedstekni-

ske direktiver til gaskøretøjer.



Sørg for at sikre maskinen med kiler

ved kanterne.



Sørg for at sikre maskinen med spæn-

deseler eller wirer.



Aktiver stopbremsen.

OBS

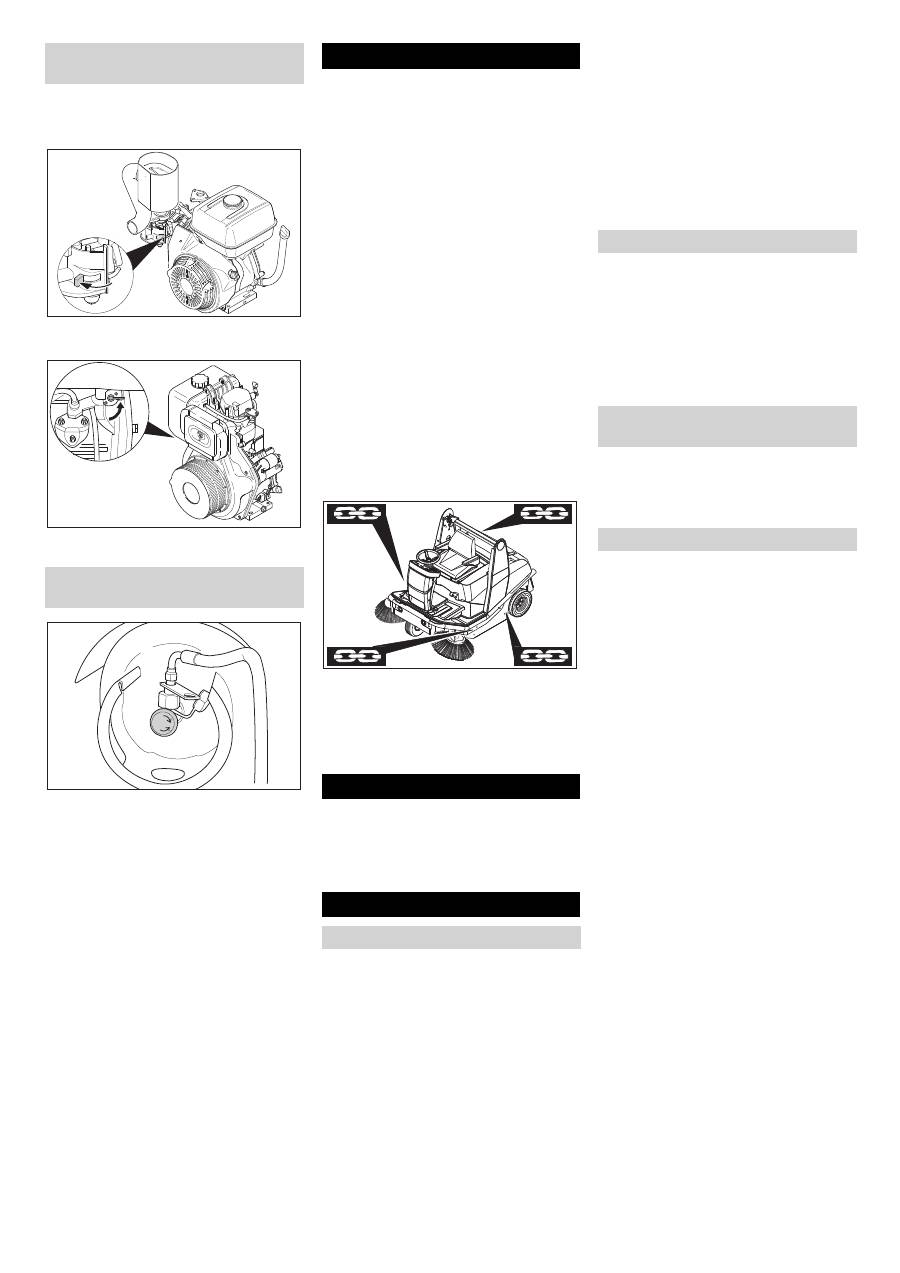

Brug markeringerne for fastgørelsesområ-

der på maskinrammen (kædesymboler).

Maskinen må kun køres på stigninger op til

18% til på- og aflæsning.

FORSIGTIG

Fare for person- og materialeskader! Hold

øje med maskinens vægt ved opbevaring.

Stil maskinen et beskyttet og tørt sted.



Inden maskinen renses eller vedlige-

holdes, udskiftning af komponenter el-

ler omstilling til en anden funktion, skal

maskinen slukkes og evt. trækkes start-

nøglen ud.



Ved arbejder på el-anlægget skal batte-

riets stikkontakt trækkes ud eller batte-

riet afbrydes.

–

Istandsættelser må kun gennemføres

af den godkendte kundeservice eller

fagkyndige personer, som er fortroligt

mit alle gældende sikkerhedsbestem-

melser.

–

Stedforandrede maskiner der bruges til

erhverv skal kontrolleres me hensyn til

sikkerhed ifølge VDE 0701.

–

Brug kun de fejevalser/sidebørster som

leveres med maskinen eller som angi-

ves i betjeningsvejledningen. Brugen af

andre fejevalser/sidebørster kann have

en negativ indflydelse på sikkerheden.

–

Maskinen må ikke rengøres med en

vandslange eller højtryksvandstråle (ri-

siko for kortslutning eller andre skader).



Risiko

Fysisk Risiko! Bær støvmaske og beskyt-

telsesbriller.



Åbn skærmen og sørg for at sikre den

(fig. 3).



Tør maskinen af med en klud.



Blæs maskinen ren med trykluft.



Luk skærmen.



Rengør maskinen udvendigt med en

fugtig klud vædet i mild vaskelud.

OBS

Brug ingen aggressive rengøringsmidler.

OBS

Driftstimetælleren angiver tidspunkterne

for vedligeholdelsesintervallerne.

Daglig vedligeholdelse:



Kontroller motoroliestanden.



Kontroller oliestanden i transmissionen.



Kontroller dæktrykket.



Kun KM 120/150 R LPG: Kontroller

gasslanger og ledningsforskruninger.



Kun KM 120/150 R LPG: Kontroller

gasfilteren i gasflaskens forskruning

med hensyn til tilsmudsning, rens om

nødvendigt (ved hver flaskeskift).



Kontroller alle betjeningselementers

funktion.

Ugentlig vedligeholdelse:



Kontroll er brændstof- eller gasled-

ningssystemet med hensyn til tæthed.



Kontroller fejesystemets returfilter.



Kontroller luftfilteret.



Kontroller oliestanden i fejehydraulik-

ken.



Kontroller hydraulikslangerne med hen-

blik på tæthed.



Kontroller, om de bevægelige dele går

let.



Kontroller tætningslisterne i fejeområ-

det med henblik på indstilling og slitage.

Vedligeholdelse for hver 100 driftstimer:



Kontroll er brændstof- eller gasled-

ningssystemet med hensyn til tæthed.



Skift motorolie (første gang efter 20

driftstimer).



Kun KM 120/150 R G og R LPG: Kon-

troller tændrøret.

Luk brændstofhanen (kun KM 120/

150 R G og R D)

Luk gastilførslen (kun KM 120/150 R

LPG)

Transport Opbevaring af maskinen Pleje og vedligeholdelse

Generelle henisninger

Indvendig rengøring af maskinen

Rengøring a maskinens udvendige

side

Vedligeholdelsesintervaller

Vedligeholdelse udført af kunden

141 DA



-

11



Kontroller, om sikkerhedsafbryderen i

sædet fungerer korrekt.



Kontroller batterisyrestanden.



Kontroller drivremmenes spænding, sli-

tage og funktion (kilerem og rundrem).

Vedligeholdelse efter slitage:



Skift tætningslisterne ud.



Skift fejevalsen ud.



Skift sidebørsterne ud.

Beskrivelse, se kapitlet Vedligeholdelses-

arbejder.

OBS

Alle service- og vedligeholdelsesarbejder,

der skal udføres af kunden, skal udføres af

uddannet fagpersonale. Kontakt Kärcher-

forhandleren, såfremt der er behov herfor.

Service efter 20 driftstimer:



Udfør første inspektion.

Service for hver 100 driftstimer

Service for hver 200 driftstimer

Service for hver 300 driftstimer

OBS

For at opretholde muligheden for at stille

krav til garantien skal alle service- og vedli-

geholdelsesarbejder i garantiperioden ud-

føres af en autoriseret Kärcher-

kundeservice iht. serviceheftet.

Klargøring:



Stil fejemaskinen på et plant underlag.



Drej tændingsnøglen om på "0" og træk

nøglen ud.



Aktiver stopbremsen.



Risiko

Fysisk Risiko! Ved arbejder på den høje

tømning skal smudsbeholderen løftes helt

op og sikres.



Sæt sikringsstøtten ind i løftecylinde-

rens stempelstang og sørg for at sikre

den.



Risiko

Risiko for tilskadekomst på grund af moto-

rens efterløb! Vent 5 sekunder efter at der

er slukket for motoren. Det er meget vigtigt

at holde afstand til arbejdsområdet i de 5

sekunder.



Lad maskinen køle tilstrækkelig af, in-

den vedligeholdelses- og reparations-

arbejderne påbegyndes.

Rør ikke ved varme dele, som f.eks.

drivmotor og udstødning.

Overhold altid nedenstående advarsels-

henvisninger ved håndtering af batterier:



Risiko

Eksplosionsrisiko! Læg ikke værktøj eller

lignende på batteriet, dvs. på endepoler og

cellebroer.



Risiko

Fysisk Risiko! Sår må aldrig komme i berø-

ring med bly. Vask altid hænder efter arbej-

de med batterierne.



Åbn skærmen og sørg for at sikre den

(fig. 3).



Sæt batteriet i batteriholderen.



Skru holderne fast i bunden af batteriet.



Slut polklemmen (rød ledning) til

pluspol (+).



Slut polklemmen til minuspol (-).



Risiko

Fysisk Risiko! Overhold sikkerhedsbe-

stemmelserne ved omgang med batteriet.

Overhold opladerproducentens brugsvej-

ledning.



Afbryd batteriet.



Slut ladeaggregatets pluspol-ledning til

batteriets pluspoltilslutning.



Slut ladeaggregatets minuspol-ledning

til batteriets minuspol-tilslutning.



Sæt netstikket i og tænd for ladeaggre-

gatet.



Oplad batteriet med mindst mulig lade-

strøm.

몇

Advarsel

Ved syrefyldte batterier skal væskestanden

kontrolleres jævnligt.



Skru dækslet af alle celler.



Hvis væskestanden er for lav, skal cel-

lerne fyldes op til mærket med destille-

ret vand.



Oplad batteriet.



Skru dækslerne på cellerne igen.

OBS

Ved afmontering af batteriet er det altid mi-

nuspol-ledningen, der skal afmonteres

først. Kontroller, at batteripolerne og polk-

lemmerne er tilstrækkelig beskyttet med

polbeskyttelsesfedt.



Åbn skærmen og sørg for at sikre den

(fig. 3).



Afbryd batteriet.



Fjern batteriet fra batteriholderen.



Gamle batterier skal bortskaffes ifølge

de gældende bestemmelser.

OBS

Når der tændes for maskinen, vises antallet

af driftstimer i 10 sekunder. Derefter skiftes

automatisk til tankfyldningsindikatoren.

OBS

Tankfyldningsindikatoren viser maskinens

driftstid siden sidste nulstilling af driftstime-

tælleren.

OBS

Tankens indhold rækker til at kunne køre

med maskinen i maks. 3,0 timer.



Kontroller driftstimetællerens tankfyld-

ningsindikator.

Vedligeholdelse udført af kundeservice

Vedligeholdelsesarbejder

Generelle sikkerhedsanvisninger

Motorolie, fyringsolie, diesel

og benzin må ikke nå ind i mil-

jøet. Beskyt jorden og sørg for

en miljørigtigt bortskaffe af af-

faldsolie.

Sikkerhedsanvisninger vedrørende bat-

terierne

Følg anvisningerne på batteri-

erne, i brugsanvisningen og i

køretøjets driftsvejledning!

Brug øjenværn!

Hold børn væk fra syre og bat-

terier!

Eksplosionsrisiko!

Gnister, åben ild og rygning

forbudt!

Ætsningsfare!

Førstehjælp!

Advarselsnotat!

Bortskaffelse!

Smid ikke batterier i affalds-

tønden!

Montering og tilslutning af batteriet

Opladning af batteriet

Kontrol og korrektion af væskestanden i

batteriet

Afmontere batteriet

Kontroller tankfyldningsindikatoren

(kun KM 120/150 R G og R D)

142 DA

     -

12



Kontroller gasfilteren i gasflasken for-

skruning med hensyn til tilsmudsning.



Rens tilsmudset filter med trykluft.

OBS

Kontrollen skal regelmæssigt gennemføres

af en godkendt faguddannet medarbejder.



Kontroller tætheden af gastilslutninger,

gasledninger og fordamper med en læ-

kage-søgespray.

OBS

Ved utætheder opstår der frysninger eller

gule, skumagtige aflejringer på gastilslut-

ningerne, gasledninger og fordamperen. Til

vedligeholdelse af gasanlægget kontakt

venligst Kärcher-kundeservice.



Stil fejemaskinen på et plant underlag.



Slut en dæktryksmåler til dækventilen.



Kontroller lufttrykket og korriger om

nødvendigt.



Lufttrykket i for- og baghjulene skal ind-

stilles til 6 bar.



Risiko

Fysisk Risiko!



Stil fejemaskinen på et plant underlag.



Træk tændingsnøglen ud.



Ved reparationsarbejder i trafikerede

områder på offentlige veje bør der bæ-

res advarselsbeklædning.



Kontroller om underlaget er stabilt.

Sørg for at sikre maskinen med kiler, så

den ikke kan rulle væk.



Aktiver stopbremsen.

Kontrol af dækkene



Kontroller, om der sidder genstande

fast i dækkene.



Fjern genstandene.



Brug et egnet, gængs middel til dækre-

paration.

OBS

Overhold den pågældende producents an-

befalinger. Kørslen kan fortsætte i det om-

fang, dette er angivet af

produktproducenten. Skift dæk resp. hjul

så hurtigt som muligt.



Løsn snaplåsene på sidebeklædnin-

gen.



Fjern sidebeklædningen.



Løsn hjulmøtrikkerne.



Sæt donkraften ind det dertil beregnede

sted ved det defekte for- eller baghjul.



Løft maskinen med donkraften.



Fjern hjulmøtrikkerne.



Tag hjulet af.



Sæt reservehjulet på.



Skru hjulmøtrikkerne i.



Sænk maskinen ned med donkraften.



Spænd hjulmøtrikkerne.



Skru sidebeklædningen på.

OBS

Brug en egnet, gængs donkraft.

몇

Advarsel (kun KM 120/150 R G og R

LPG)

Motoren er udstyret med en oliemangelaf-

bryder. Hvis påfyldningsniveauet er for lavt,

slukker motoren, og den kan først startes

igen, når der er fyldt motorolie på.



Risiko

Forbrændingsfare!



Lad motoren køle af.



Kontroller først motoroliestanden tid-

ligst 5 minutter efter, at der er slukket

for motoren.



Åbn skærmen og sørg for at sikre den

(fig. 3).

KM 120/150 R G og R LPG:

KM 120/150 R D:



Træk oliepinden ud.



Tør oliepinden af og skub den i igen.



Træk oliepinden ud.

OBS

Olien skal nå mindst en tredjedel op på olie-

pinden. Hvis oliestanden er lavere, skal der

fyldes motorolie på op til påfyldningsåbnin-

gens nederste kant.



Kun KM 120/150 R G og R LPG: Af-

montere forlængelsen på oliens påfyld-

ningsåbning:



Fyld motorolie på ved hjælp af olieskif-

tepumpe 6.491-538.



Kun KM 120/150 R G og R LPG: Mon-

tere forlængelsen på oliens påfyld-

ningsåbning:



Luk oliepåfyldningsåbningen.



Vent i mindst 5 minutter.



Kontroller motoroliestanden.

Olietype: se de tekniske data



Træk oliepinden ud.



Kun KM 120/150 R G og R LPG: Af-

montere forlængelsen på oliens påfyld-

ningsåbning:



Afsug motorolie på ved hjælp af olieskif-

tepumpe 6.491-538.



Påfyld ny motorolie på ved hjælp af olie-

skiftepumpe 6.491-538.

Olietype: se de tekniske data



Kun KM 120/150 R G og R LPG: Mon-

tere forlængelsen på oliens påfyld-

ningsåbning:



Luk oliepåfyldningsåbningen.



Vent i mindst 5 minutter.



Kontroller motoroliestanden.

Kun KM 120/150 R G og R LPG: Motorolien

kan drænes via en slange.



Risiko

Skoldningsfare på grund af varmt olie!



En opsamlingsbeholder til ca. 1,5 liter

olie skal stå til disposition.



Lad motoren køle af.



Løsn snaplåsene på højre sidebeklæd-

ning.



Fjern sidebeklædningen.



Tag olieskruen ud af holderen.



Skru olieaftapningsskruen ud.



Træk oliepinden ud.



Aftap olien.



Skru olieaftapningsskruen i.



Sæt olieskruen ind i holderen.

Kontroller gasfilteren (kun KM 120/150 R

LPG)

Kontroller gasledningerne (kun KM 120/

150 R LPG)

Kontrol af dæktrykket

Udskiftning af hjul

Kontrol af motoroliestanden og påfyld-

ning af olie

Udskiftning af motorolie

143 DA



-

13



Åbn skærmen og sørg for at sikre den

(fig. 3).

KM 120/150 R G og R LPG:

KM 120/150 R D:



Skru fløjmøtrikken ud.



Tag filterindsatsen ud. Kontroller og

rens den.



Sæt den rensede eller en ny filterind-

sats ind i indsugningsbeholderen.



Skru fløjmøtrikken fast.



Åbn skærmen og sørg for at sikre den

(fig. 3).



Træk tændrørshætten af.



Skru tændrøret ud og rens det.



Skru det rengjorte eller et nyt tændrør i.



Sæt tændrørshætten på.

OBS

Fejemaskinen er udstyret med 2 hydraulik-

kredsløb.

OBS

For at kunne kontrollere påfyldningsniveau-

et skal smudsbeholderen være kørt ind.

Lås med oliemåler sidder på beholderen

overfor det venstre baghjul.



Åbn skærmen og sørg for at sikre den

(fig. 3).



Løsn skruerne (1).



Tag beklædningen af (2).



Åbn lås med oliemåler (3).



Kontroller oliestanden på oliemåleren.

OBS

Oliestanden skal ligge mellem "MIN" og

"MAX" mærket.



Påfyld evt. hydraulikolie.



Luk beholderen.



Skru beklædningen på.

Olietype: se de tekniske data

OBS

Fejemaskinen er udstyret med 2 hydraulik-

kredsløb.



(1) Kontrol af påfyldningsniveauet



Løft smudsbeholderen op.



Sæt sikringsstøtten ind i løftecylinde-

rens stempelstang og sørg for at sikre

den.



Kontroller påfyldningsniveauet i udlig-

ningsbeholderen.

OBS

Oliestanden skal ligge mellem “MAX“-mær-

ket og en afstand på 2 cm over bunden.

몇

Advarsel

Denne kontrol må kun udføres ved kold

motor.



(2) Korrektion af påfyldningsniveau-

et



Løft smudsbeholderen op.



Sæt sikringsstøtten ind i løftecylinde-

rens stempelstang og sørg for at sikre

den.



Tag dækslet af beholderen.



Fyld forsigtigt olie på, såfremt det er

nødvendigt.



Luk beholderen.

Olietype: se de tekniske data



(3) Udskiftning af olie



Løft smudsbeholderen op.



Sæt sikringsstøtten ind i løftecylinde-

rens stempelstang og sørg for at sikre

den.



Skru olieaftapningsskruen ud.



Tag dækslet af beholderen.



Aftap olien.



Skru olieaftapningsskruen i.



Fyld olie på.



Luk beholderen.



Hvis manometerets indikator er i det

røde område, skal oliefilteret renses el-

ler udskiftes.



Stil fejemaskinen på et plant underlag.



Sæt programvælgeren på trin 1 (kør-

sel). Sidebørsterne løftes op.



Drej tændingsnøglen om på "0" og træk

nøglen ud.



Kontroller sidebørsterne.

OBS

Da sidebørsterne er flydende ophængt, ef-

terjusteres fejebanen automatisk ved slita-

ge. Ved for kraftig slitage skal

sidebørsterne skiftes ud.



Stil fejemaskinen på et plant underlag.



Sæt programvælgeren på trin 1 (kør-

sel). Sidebørsterne løftes op.



Drej tændingsnøglen om på "0" og træk

nøglen ud.



Løsn fastgørelsesmøtrikkerne (3 stk.)

på undersiden.



Sæt sidebørsten på medbringeren og

skru den fast.



Stil fejemaskinen på et plant underlag.



Sæt programvælgeren på trin 1 (kør-

sel). Fejevalsen løftes op.



Drej tændingsnøglen om på "0" og træk

nøglen ud.



Sørg for at sikre maskinen med kiler, så

den ikke kan rulle væk.



Aktiver stopbremsen.



Fjern bånd og snore fra fejevalsen.

Udskiftningen er nødvendig, hvis fejeresul-

tatet på grund af slitage på børsterne bliver

synligt dårligere.



Stil fejemaskinen på et plant underlag.



Sæt programvælgeren på trin 1 (kør-

sel). Fejevalsen løftes op.



Drej tændingsnøglen om på "0" og træk

nøglen ud.



Sørg for at sikre maskinen med kiler, så

den ikke kan rulle væk.



Aktiver stopbremsen.

Kontrol og udskiftning af luftfilteret

Rens og skift tændrøret (kun KM 120/150

R G og R LPG)

Kontrol og korrektion af hydraulikolie-

standen - fejehydraulikkredsløb

Kontrol og korrektion af hydraulikolie-

standen og udskiftning af olie - trans-

missionskredsløbet

Kontroller oliefilteret / kontroller retur-

løbstrykket

Kontrol af sidebørsterne

Udskiftning af sidebørste

Kontrol af fejevalsen

Udskiftning af fejevalsen

144 DA

     -

14



Løsn snaplåsene på højre sidebeklæd-

ning.



Fjern sidebeklædningen.



Skru skruen på fejevalsevingen ud.



Træk fejevalsevingen af.



Tag løftestangsystemet af tappen.



Løsn snaplåsene og tag afdækningen

af.



Tag fejevalsen ud.

Fejevalsens monteringsposition i kørsels-

retningen



Skub en ny valse ind i fejevalserummet

og sæt den på drivtappen.

OBS

Ved indbygningen af den nye fejevalse er

det vigtigt at overholde børstesættets kor-

rekte monteringsposition.



Sæt fejevalseafdækningen på.



Sæt løftestangsystemet på tappen.



Sæt fejevalseholderen på tappen.



Spænd skruen på fejevalseholderen

fast igen.



Sæt fastgørelsesskruerne på fejevalse-

afdækningen og spænd dem fast.



Skru sidebeklædningen på.

OBS

Efter indbygningen af den nye fejevalse

skal fejebanen indstilles på ny.

OBS

Maskinen skal være indstillet i basisdrifts-

art. Kontrollampen i power-knappen må

ikke lyse.



Sæt programvælgeren på trin 1 (kør-

sel). Fejevalse og sidebørster løftes op.



Kør fejemaskinen hen på et jævnt og

glat underlag, der er synligt dækket

med støv eller kridt.



Sænk fejevalsen ned og lad den køre et

lille øjeblik.



Løft fejevalsen op.



Aktiver pedalen til løft af grovsmudslå-

gen og hold pedalen inde.



Bak maskinen væk.

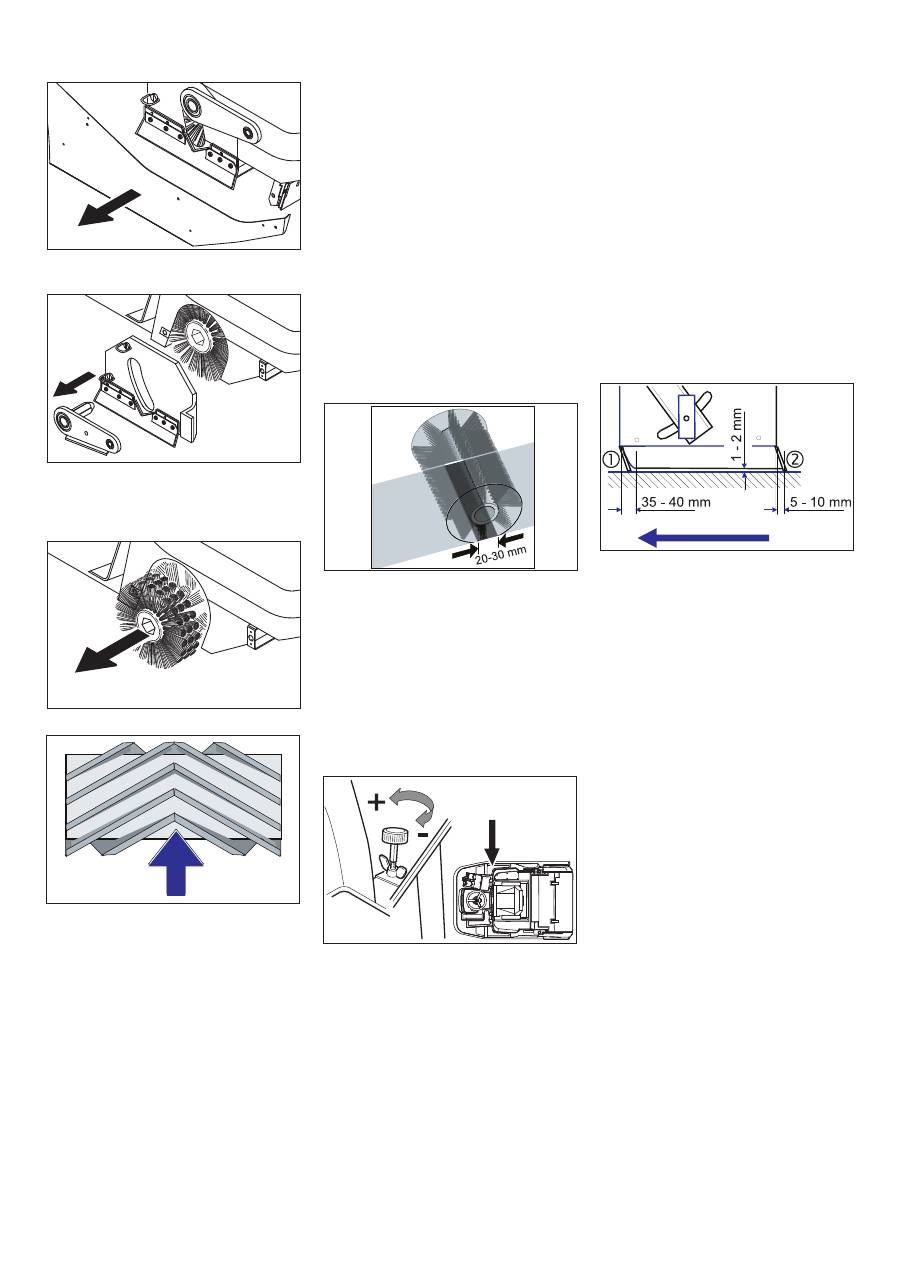

Fejebanens form danner en ensartet fir-

kant, som er mellem 20 - 30 mm bred.

OBS

Fejebanen må ikke være trapezformet.

Kontakt kundeservice, såfremt det er tilfæl-

det.

OBS

I basisdriftsarten kan fejebanen indstilles

via et håndhjul.



Åbn skærmen og sørg for at sikre den

(fig. 3).



Løsn vingemøtrikken.

Forstørrelse af fejebanen:



Drej stilleskruen mod uret (+).

Reduktion af fejebanen:



Drej stilleskruen med uret (-).



Stram vingemøtrikken.

OBS

I power-driftsart justeres fejebanen auto-

matisk. Dette skyldes fejevalsens flydende

ophæng ved børsteslitage. Ved for kraftig

slitage skal fejevalsen skiftes ud.



Stil fejemaskinen på et plant underlag.



Sæt programvælgeren på trin 1 (kør-

sel). Fejevalsen løftes op.



Drej tændingsnøglen om på "0" og træk

nøglen ud.



Sørg for at sikre maskinen med kiler, så

den ikke kan rulle væk.



Aktiver stopbremsen.



Løsn snaplåsene på sidebeklædninger-

ne i begge sider.



Fjern sidebeklædningerne.



Forreste tætningsliste



Løsn fastgørelsesmøtrikkerne på den

forreste tætningsliste (1) en smule. Ved

udskiftning skal de skrues helt ud.



Skru en ny tætningsliste på. Spænd

ikke møtrikkerne fast endnu.



Juster tætningslisten.



Indstil tætningslistens afstand til under-

laget, så den slæber 35 - 40 mm bagud.



Spænd møtrikkerne.



Bageste tætningsliste



Indstil tætningslistens afstand til under-

laget, så den slæber 5 -10 mm bagud.



Skift tætningslisten ud, hvis den er slidt

ned.



Afmonter fejevalsen.



Skru fastgøreslesmøtrikkerne på den

bageste tætningsliste (2) ud.



Skru en ny tætningsliste på.



Tætningslister i siden



Løsn fastgørelsesmøtrikkerne på tæt-

ningslisterne i siden en smule. Ved ud-

skiftning skal de skrues helt ud.



Skru en ny tætningsliste på. Spænd

ikke møtrikkerne fast endnu.



Skub et 1 - 2 mm tykt underlag under for

at indstille afstanden til gulvet.



Juster tætningslisten.



Spænd møtrikkerne.



Skru sidebeklædningerne på.

Kontrol og indstilling af fejevalsens feje-

bane

Indstilling og udskiftning af tætningsli-

ster

145 DA



-

15 

Risiko

Tøm smudsbeholderen, inden støvfilteret

skiftes ud. Bær støvbeskyttelsesmaske ved

alle arbejder på filteranlægget. Overhold

sikkerhedsbestemmelserne vedrørende

håndtering af fintstøv.



Smudsbeholderen løftes et stykke og

vippes en lille smule.



Afbryd strømforsyningen til filtermoto-

ren (1).



Løsn endestopkontaktens stikforbindel-

se.



Løsn filterrystemotorens stikforbindel-

se.



Åbn dækslerne (2).



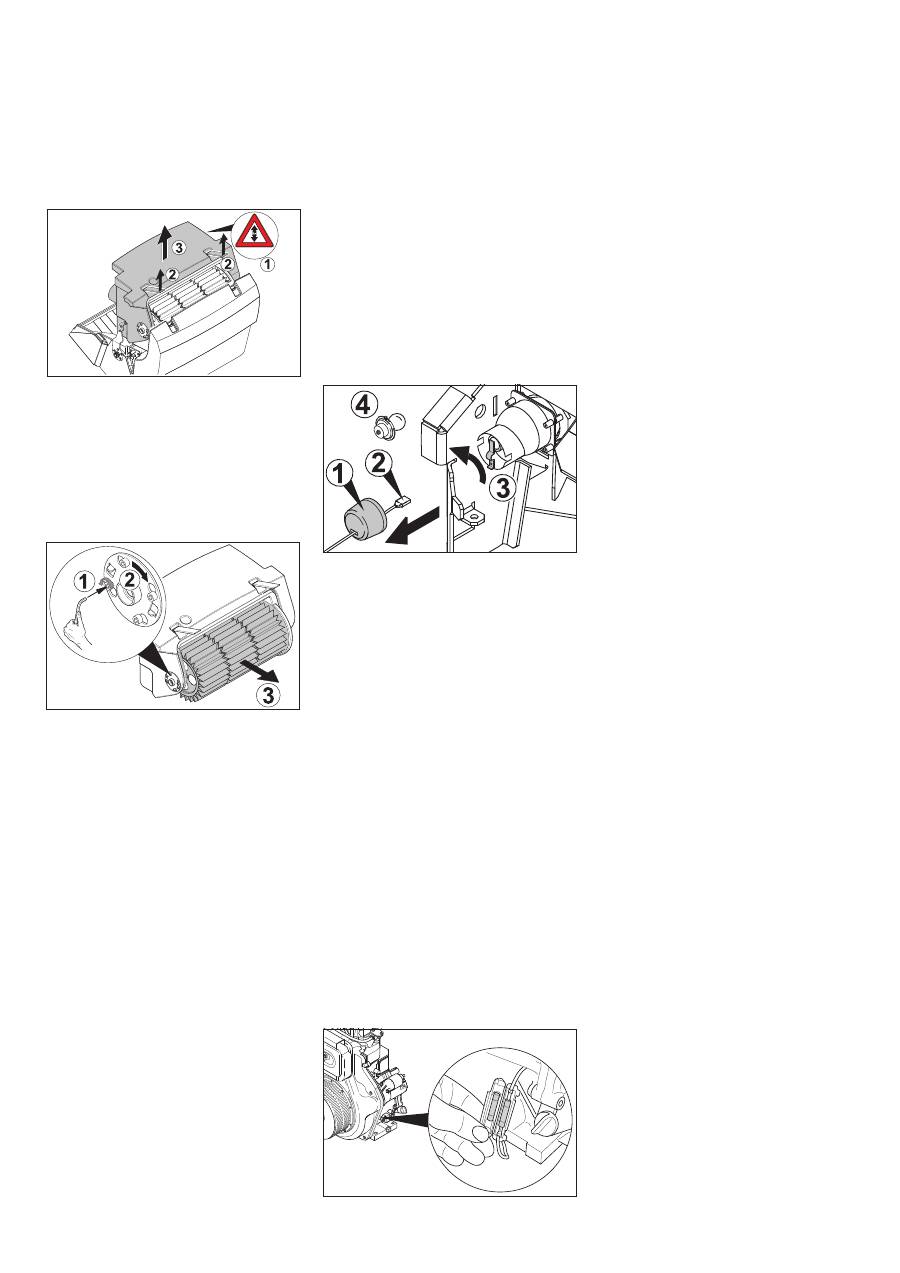

Filterkassen vippes let tilbage og tages

ud (3).



Løsn filterholderen (1), drej den (2) og

træk den ud.



Tag lamelfilteret ud (3).



Sæt et nyt filter i.



Lad medbringerne gå i indgreb i noter-

ne på drivsiden.



Sæt filterrengøringssystemet i indgreb

igen og spænd skruerne.

OBS

Pas på at lamellerne ikke bliver beskadiget

og at filterkassetætningen ikke knækkes,

når det nye filter sættes i.



Tag filterkassens pakning ud af noten i

skærmen.



Sæt en ny pakning i.



Risiko

Motoren har et efterløb på ca. 3 - 4 sekun-

der, efter at der er slukket for den. Det er

meget vigtigt at holde afstand til arbejds-

området i den tid.



Drej tændingsnøglen om på "0" og træk

nøglen ud.



Åbn skærmen og sørg for at sikre den

(fig. 3).



Kontroller sugeblæserens drivrem og

kilerem med henblik på spænding, slita-

ge og beskadigelse.



Kontroller drivrem og kilerem med hen-

blik på spænding, slitage og beskadi-

gelse.



Kun KM 120/150 R LPG og KM 120/150

med beskyttelsestag:

Kontroller drivrem og kilerem med hen-

blik på spænding, slitage og beskadi-

gelse.



Tætningsmanchetten på sugeblæseren

bør regelmæssigt kontrolleres med

hensyn til ordentligt tilpasning.



Drej tændingsnøglen om på "0" og træk

nøglen ud.



Fjern sidebørsten.



Fjern stænkskærmen (1).



Træk stikket ud (2).



Drej kontaktpladen til siden (3).



Skru den defekte pære ud (4).



Sæt en ny pære i.



Drej kontaktpladen tilbage.



Sæt stikket i.



Sæt stænkskærmen på.



Skru sidebørsten fast.

Kørekontrollen/elektronikken er monteret

bag frontbeklædningen. Hvis der skal skif-

tes en sikring, skal frontbeklædningen ta-

ges af.



Løsn skruerne i begge sider af beklæd-

ningen.

OBS

Sikringernes bestykning, se indersiden.

Brug kun sikringer med samme værdi.



Udskift defekte sikringer.



Sæt frontbeklædningen på igen.



Åbn skærmen og sørg for at sikre den

(fig. 3).



Udskift defekte sikringer.

Udskiftning af støvfilter

Udskiftning af filterkassepakningen

Kontrol af drivremmen

Kontroller tætningsmanchet

Udskiftning af pære

Udskifte sikringer til kørestyringen/elek-

tronikken.

Udskift sikringer til el-starteren i moto-

rummet (kun KM 120/150 R D)

146 DA
