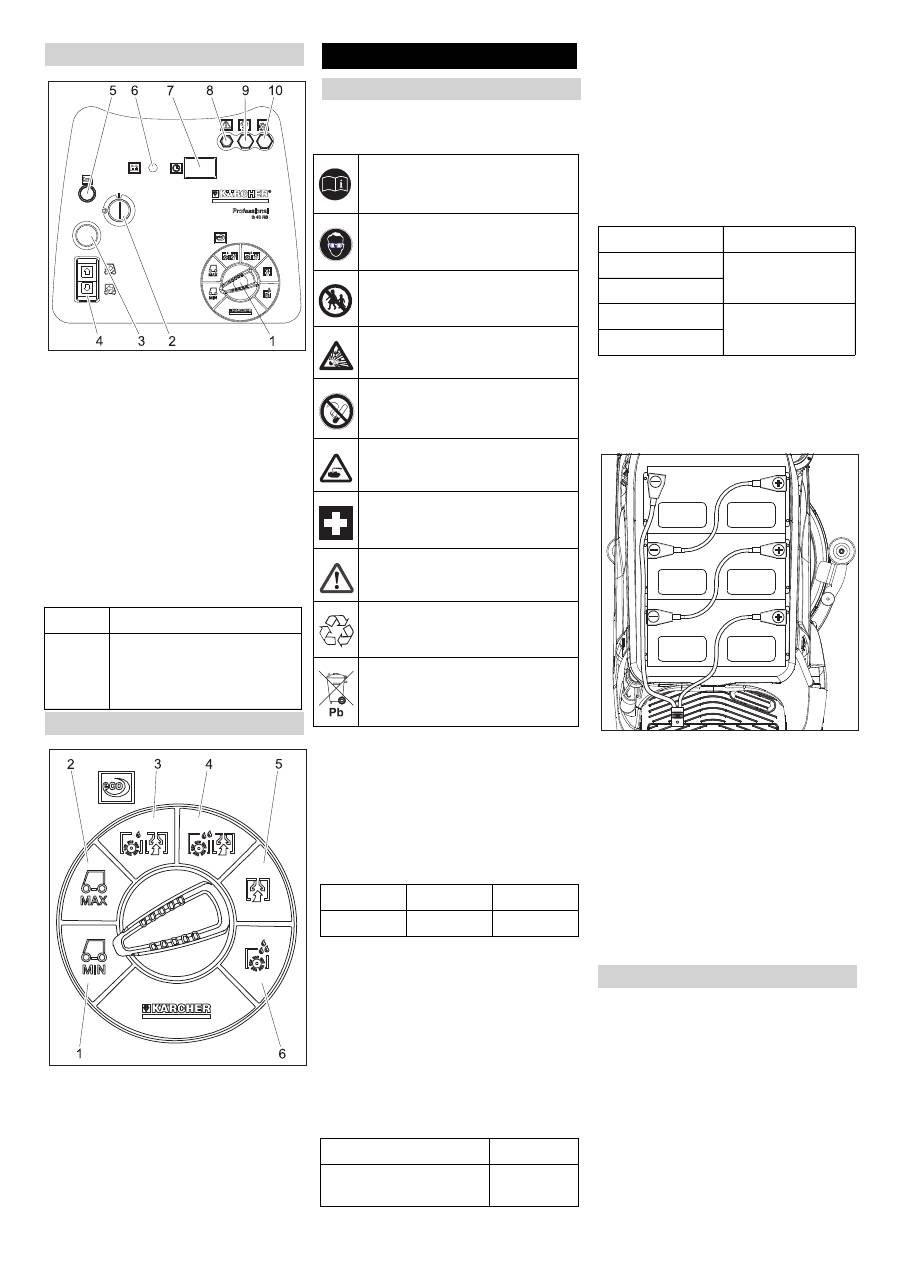

Karcher BD 50/40 RS Bp Pack: Voor ingebruikneming

-

3

1 Programmakeuzeschakelaar

2 Sleutelschakelaar

3 Nood-stop-knop (door draaien ontgren-

delen)

4 Rijrichtingschakelaar, gekozen rijrich-

ting brandt

5 Claxon

6 Batterijweergave

7 Bedrijfsurenteller

8 Zekering besturing

9 Zekering zuigturbine

10 Zekering borstelaandrijving

1 Rijden, snelheidsbereik begrensd

2 Rijden, snelheidsbereik maximaal

3 Lichte reinigingsintensiteit (eco)

4 Hoge reinigingsintensiteit

5 Zuigen

6 Reinigingsoplossing aanbrengen

Let bij de omgang met accu's absoluut op

de volgende waarschuwingstip:



Gevaar

Explosiegevaar. Geen werktuigen e.d. op

de accu, d.b. op eindpolen en accucelver-

binder leggen.

Verwondingsgevaar. Wonden nooit in con-

tact brengen met lood. Na het werk aan ac-

cu's altijd de handen reinigen.

Wanneer bij de Bp-variant natte accu's in-

gezet worden, moet op het volgende gelet

worden:

–

De maximale accuafmetingen moeten

gerespecteerd worden.

–

Bij het opladen van natte batterijen

moet de batterijafdekking geopend wor-

den.

–

Bij het opladen van natte accu's moeten

de voorschriften van de accufabrikant

in acht genomen worden.

Bij de variant Bp Pack is de batterij al inge-

bouwd.

De bescherming tegen volledige ontlading

van het apparaat is op het geleverde accu-

type ingesteld.  Daarom mag voor de nieu-

we accu-uitrusting of vervanging ervan

alleen het volgende aangegeven accutype

in het betreffende apparaat gemonteerd

worden.



Sluiting openen.



Bovendeel van apparaat naar voren

zwenken.



Vuilwaterreservoir naar achteren zwen-

ken.



Accu's in het apparaat plaatsen.



Polen met de bijgevoegde verbindings-

kabels verbinden.

Voorzichtig

Gevaar voor beschadiging. Letten op juiste

polariteit.



Meegeleverde aansluitingskabels aan

de nog vrije accupool (+) en (-) vast-

klemmen.

Voorzichtig

Accu kan door volledige ontlading bescha-

digd worden. Voor ingebruikneming van

het apparaat accu laden.

Waarschuwing

Het apparaat beschikt over een diepontla-

dingsbeveiliging, d.w.z. wanneer de nog

toelaatbare minimale capaciteit bereikt

wordt, kan enkel nog gezogen en gereden

worden.



Apparaat onmiddellijk naar het oplaadap-

paraat brengen en bergop rijd vermijden.



Stekker van het apparaat uit de houder

nemen en met de stroom verbinden (al-

leen versie Bp Pack)

De laadtijd bedraagt gemiddeld ca. 10

uur.

Bedieningspaneel

Batterijweergave

brandt

accu is geladen.

knippert

Batterij moet opgeladen wor-

den, borstelaandrijving en

aanbrenging van reinigings-

middel zijn gedeactiveerd.

Programmakeuzeschakelaar

Voor ingebruikneming

Accu's monteren (alleen variant Bp)

Aanwijzingen op de accu, in de ge-

bruiksaanwijzing en in de voertuig-

gebruiksaanwijzing naleven

Oogbescherming dragen

Kinderen uit de buurt houden van

zuren en accu's

Ontploffingsgevaar

Vuur, vonken, open licht en roken

verboden

Pas op voor bijtende vloeistoffen

Eerste hulp

Waarschuwingstekst

Afvalverwerking

Accu niet in vuilnisbak gooien

Maximale batterijafmetingen

Lengte

Breedte

Hoogte

330 mm

172 mm

236 mm

Accuset

Bestel-nr.

3 x 12V/70 A, onder-

houdsvrij (gel)

6.654-093.0

Accu plaatsen en aansluiten

Apparaat

Accutype

1.006-127.0

onderhoudsvrije

accu (gel)

1.006-129.0

1.006-131.0

Natte accu

1.006-132.0

Accu laden
