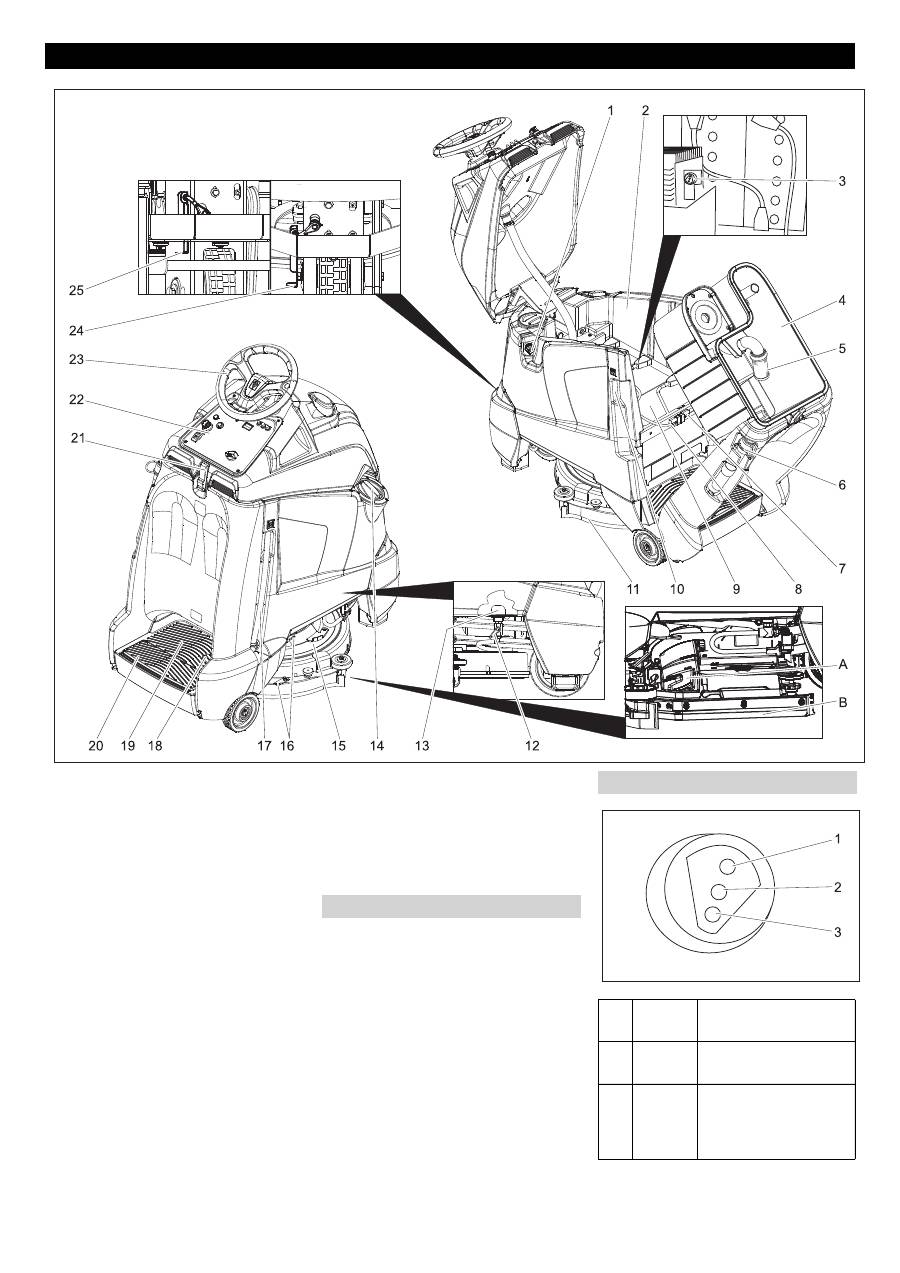

Karcher BD 50/40 RS Bp Pack: Ohjaus- ja toimintaelementit

     -

2

1 Letkuliitäntä, täyttöautomatiikka

2 Raikasvesisäiliö

3 Lataustilannäyttö (vain versio Bp Pack)

4 Likavesisäiliö

5 Uimuri

6 Likaveden laskuletku

7 Laitepistoke

8 Akkupistoke

9 Akku

10 Latauslaitteen verkkopistoke (vain mal-

lissa Bp Pack)

11 Imupalkki

12 Venttiili tuorevesi

13 Tuorevesisiivilä

14 Raikasvesisäiliön kansi

15 Puhdistuspää

16 Imupalkin kiinnitys pahoin likaantuneita

kohteita varten (kaksivaihemenetelmä)

17 Raikasveden täyttötasonäyttö

Raikasveden laskuletku

18 Ajopoljin

19 Käyttäjän seisontataso

20 Turvapoljin

21 Lukitus

22 Ohjauspulpetti

23 Ohjauspyörä

24 Vapautusvipu, ajo

25 Vapautusvipu, työntö

A Suurten roskien lakaisulaatikko (vain

BR-malli)

B Roiskesuoja, sivulla (vain BR-malli)

–

Puhdistusprosessin käyttöelimet ovat

keltaisia.

–

Huollon ja servicen käyttöelimet ovat

vaaleanharmaat.

Ohjaus- ja toimintaelementit

Väritunnukset

Lataustilannäyttö

1

vihreä

Palaa: lataaminen on

suoritettu

2

keltai-

nen

Palaa: lataamisen lop-

puvaihe.

3

punai-

nen

Palaa: Lataustapahtu-

ma.

Vilkkuu: Latauslaitteen

alustus.

125 FI
