Karcher BD 50/40 RS Bp Pack: Trasporto Supporto Cura e manutenzione

     -

6

Avvertenza

Antitrabocco serbatoio di acqua sporca.

Quando il serbatoio dell'acqua sporca è

pieno, il flusso di aspirazione viene interrot-

to da un galleggiante. Svuotare il serbatoio

dell'acqua sporca.

몇

Attenzione

Rispettare le norme vigenti locali sul tratta-

mento delle acque di scarico.



Rimuovere dal supporto il tubo di scari-

co dell'acqua sporca e aprire il coper-

chio del tubo di scarico.



Comprimere l'estremità del tubo flessi-

bile ed abbassare sul dispositivo di

smaltimento.



Regolare la forza del getto di acqua

sporca comprimento l'estremità del

tubo flessibile.



Orientare la parte superiore dell'appa-

recchio in avanti.



Pulire il galleggiante ed accertarsi che

la sfera del galleggiante sia mobile.



Sciacquare il contenitore dell'acqua

sporca con acqua pulita.



Pulire la parte interna della parte supe-

riore dell'apparecchio.



Comprimere il tubo flessibile dell'acqua

sporca nel supporto dell'apparecchio.



Rimuovere dal supporto il tubo di scari-

co dell'acqua pulita e abbassare su di

un dispositivo di raccolta adeguato.



Fare scaricare il liquido di pulizia.



Rimuovere il coperchio del serbatoio

dell'acqua pulita.



Sciacquare il contenitore dell'acqua pu-

lita (massimo 60 °C).

Attenzione

Pericolo di danneggiamento del contenito-

re dell'acqua pulita, delle valvole e delle

guarnizioni. Non lasciare mai la soluzione

detergente dopo l'uso nel serbatoio dell'ac-

qua pulita.



Fermare l'apparecchio come illustrato

sopra per asciugare il serbatoio.



Pericolo

Rischio di lesioni! L'apparecchio può esse-

re impiegato per lo scarico e il carico in

pendenze non superiori all'10%. Guidare

lentamente.

Attenzione

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante il

trasporto.



Rimuovere dall'apparecchio la barra di

aspirazione e le spazzole.



Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vi-

gore affinché non possa scivolare e ri-

baltarsi.

Punti di fissaggio

Attenzione

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante la

conservazione.

Questo apparecchio può essere conserva-

to solo in ambienti interni.



Pericolo

Rischio di lesioni! Prima di qualsiasi lavoro

sull'apparecchio posizionare l'interruttore a

chiave su "0" e togliere la chiave. Staccare

la spina della batteria.

Avvertenza

La turbina di aspirazione presenta un ritar-

do di disattivazione. Svolgere i lavori di ma-

nutenzione solo dopo l'arresto totale della

turbina.



Scaricare e smaltire l'acqua sporca e la

restante acqua pulita.



Controllare che la parte superiore

dell'apparecchio sia posizionata corret-

tamente.



Controllare lo stato delle ruote.



Accertarsi che la spazzola sia posizio-

nata correttamente.



Accertarsi della tenuta dei collegamenti

a spina del tubo flessibile di aspirazio-

ne.



Controllare il fissaggio della barra di

aspirazione (vedere „Lavori di manu-

tenzione“).



Accertarsi che la chiusura del tubo di

scarico dell'acqua sporca sia chiusa er-

meticamente.



Controllare che i due tubi di scarico sia-

no posizionati correttamente.



Accertarsi del corretto funzionamento

dell'acceleratore, del freno e del volante.



In caso di batterie a liquido controllare il

livello dell'acido ed all'occorrenza ag-

giungere acqua distillata.



Svuotare il serbatoio dell'acqua sporca.



Sciacquare il contenitore dell'acqua

sporca con acqua pulita.



Pulire il filtro ed il galleggiante nel ser-

batoio dell'acqua sporca (vedere „Lavo-

ri di manutenzione“).



Pulire il serbatoio dell'acqua pulita.



Attivare per un minuto l'aspirazione per

asciugare il sistema.



Svuotare e pulire la spazzatrice sporco

grossolano (solo per la variante BR).



Controllare lo stato di usura della spaz-

zola e pulirla.



Pulire le labbra di aspirazione sulla bar-

ra di aspirazione e controllarne lo stato

di usura.



Pulire l'apparecchio esternamente con

un panno umido imbevuto di liscivia.



Verificare che esternamente l'apparec-

chio non sia danneggiato.



Fermare l'apparecchio come illustrato

in "Svuotare i serbatoi" per asciugare il

serbatoio.



Caricare la batteria.



Pulire il lato superiore delle batterie.



In caso di batterie a liquido controllare

la densità dell'acido.



Accertarsi che il cavo della batteria sia

fissato correttamente.



Pulire il filtro nel serbatoio dell'acqua

pulita.

Solo BR 55/40 RS:



Controllare il paraspruzzi laterale sulla

testa di pulizia.



Pulire il vano delle batterie e l'alloggia-

mento.



Controllare il freno di stazionamento. *



Pulire le articolazioni sull'aggancio della

testa di pulizia.



Accertarsi che le spazzole di carbone

ed il commutatore di tutti i motori non si-

ano usurati. *



Controllare la tensione della catena di

guida. *



Verificare il tensionamento della catena

di trasmissione. *

* Intervento ad opera del servizio clienti.

Svuotare i serbatoi

Svuotare l'acqua sporca

Svuotare l'acqua pulita

Trasporto Supporto Cura e manutenzione

Schema di manutenzione

Prima della messa in funzione:

Dopo la messa in funzione:

Ogni 50 ore di funzionamento

Ogni 100 ore di funzionamento

Ogni 200 ore di funzionamento

45 IT



-

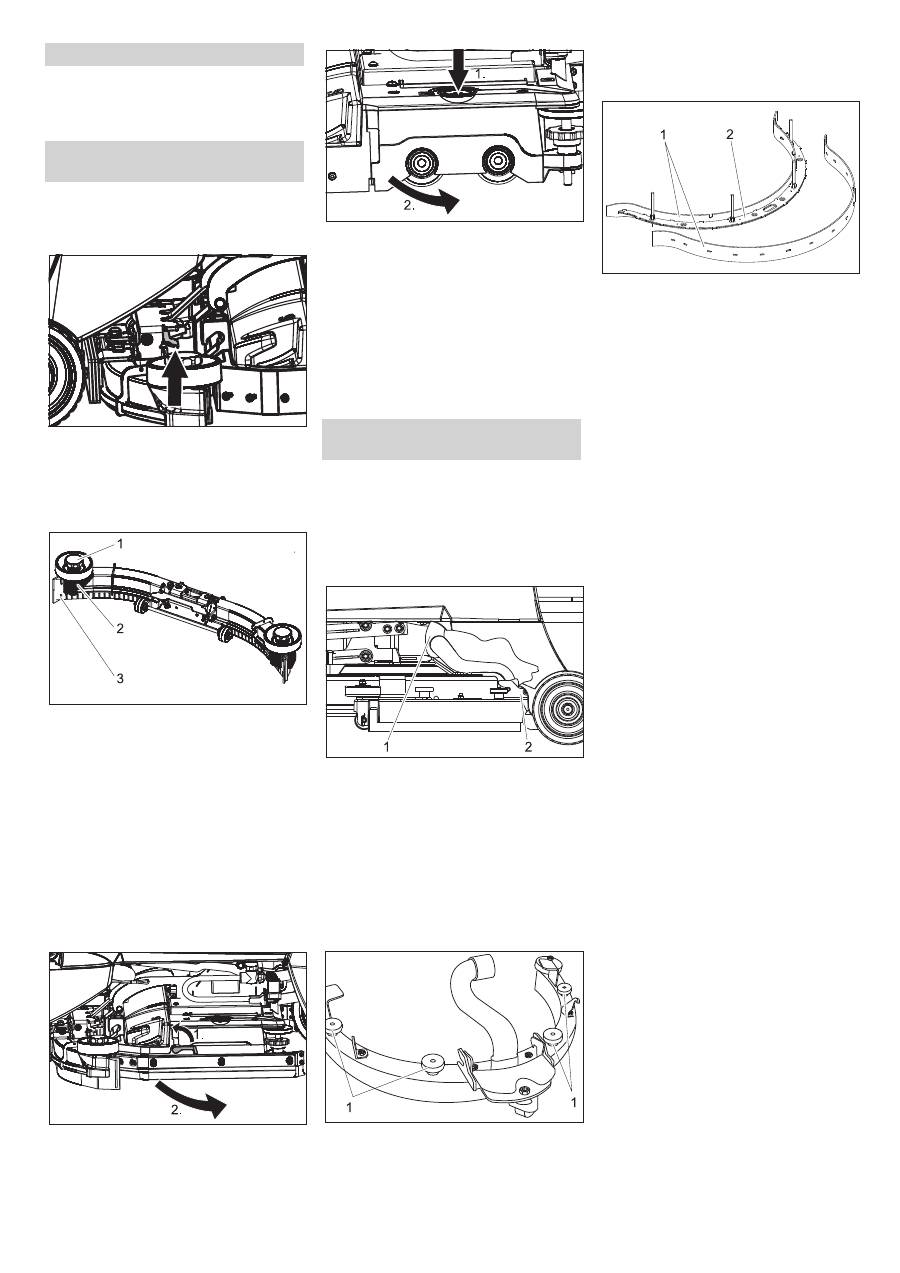

7

Per garantire un utilizzo affidabile dell'ap-

parecchio è possibile stipulare dei contratti

di manutenzione con l'ufficio vendite Kär-

cher competente.



Rimuovere il tubo flessibile di aspirazio-

ne dalla barra di aspirazione.



Sollevare la maniglia del giunto barra di

aspirazione.



Togliere la barra di aspirazione.



Togliere la barra di aspirazione.

1 manopola a crociera

2 Parte di plastica

3 labbra di aspirazione



Svitare le manopole a crociera.



Togliere le parti sintetiche.



Togliere i labbri di aspirazione.



Girare i labbri di aspirazione o inserirne

dei nuovi.



Inserire le parti sintetiche.



Avvitare e stringere le manopole a cro-

ciera.



Orientare la leva di sblocco verso l'alto.



Orientare in avanti il paraspruzzi.



Premere il tasto Cambio spazzole e

spostare di lato la copertura delle spaz-

zole.



Estrarre i rulli delle spazzole.



Inserire i nuovi rullispazzola facendoli

scattare.



Chiudere la copertura, allineare le

spazzole e innestarle nella copertura.



Orientare all'indietro il paraspruzzi.



Orientare la leva di sblocco verso il bas-

so.



Girare il selettore programmi su Marcia.



Girare la chiave d'avviamento su "0" e

togliere la chiave.



Rimuovere il tubo flessibile di aspirazio-

ne dalla barra di aspirazione.

1 Tubo flessibile di aspirazione

2 Giunto barra di aspirazione



Rimuovere il tubo flessibile di aspirazio-

ne dalla barra di aspirazione.



Sbloccare il giunto della barra di aspira-

zione.



Togliere la barra di aspirazione.



Smontare la barra di aspirazione.

1 Dado zigrinato



Svitare il dado zigrinato.



Estrarre l'inserto della barra di aspira-

zione verso il basso dalla barra di aspi-

razione.

1 labbra di aspirazione

2 Inserto barra di aspirazione



Rimuovere le labbra di aspirazione

dall'inserto della barra di aspirazione.

Avvertenza

Il labbro di aspirazione può essere girato 3

volte fino a quando tutti i bordi sono usurati.

Successivamente è necessario impiegare

un nuovo labbro di aspirazione.



Girare o sosituire il labbro di aspirazio-

ne ed introdurlo nuovamente nel gancio

dell'inserto della barra di aspirazione.



Inserire l'inserto della barra di aspira-

zione nella barra di aspirazione.



Avvitare e stringere i dadi zigrinati.



Sollevare la testa di pulizia.



Girare la chiave d'avviamento su "0" e

togliere la chiave.



Ruotare la leva di sblocco della spazzo-

la a disco in senso antiorario - la spaz-

zola si abbassa e può essere estratta

sotto l'apparecchio.



Reggere una nuova spazzola sotto la

testa di pulizia.



Ruotare la leva di sblocco della spazzo-

la a disco in senso orario e premere la

spazzola verso l'alto.



Rilasciare la leva di sblocco ed accer-

tarsi che la spazzola sia fissata corret-

tamente.



Rimontare la protezione antispruzzo.



Ripetere il procedimento nella parte op-

posta.

Contratto di manutenzione

Interventi di manutenzione

BR 55/40 RS:

Smontare la barra di aspirazione

Sostituire o girare i labbri di aspirazione

Sostituire i rulli delle spazzole

Interventi di manutenzione

BD 50/40 RS

Smontare la barra di aspirazione

Sostituire o girare i labbri di aspirazione

Sostituire la spazzola a disco

46 IT
