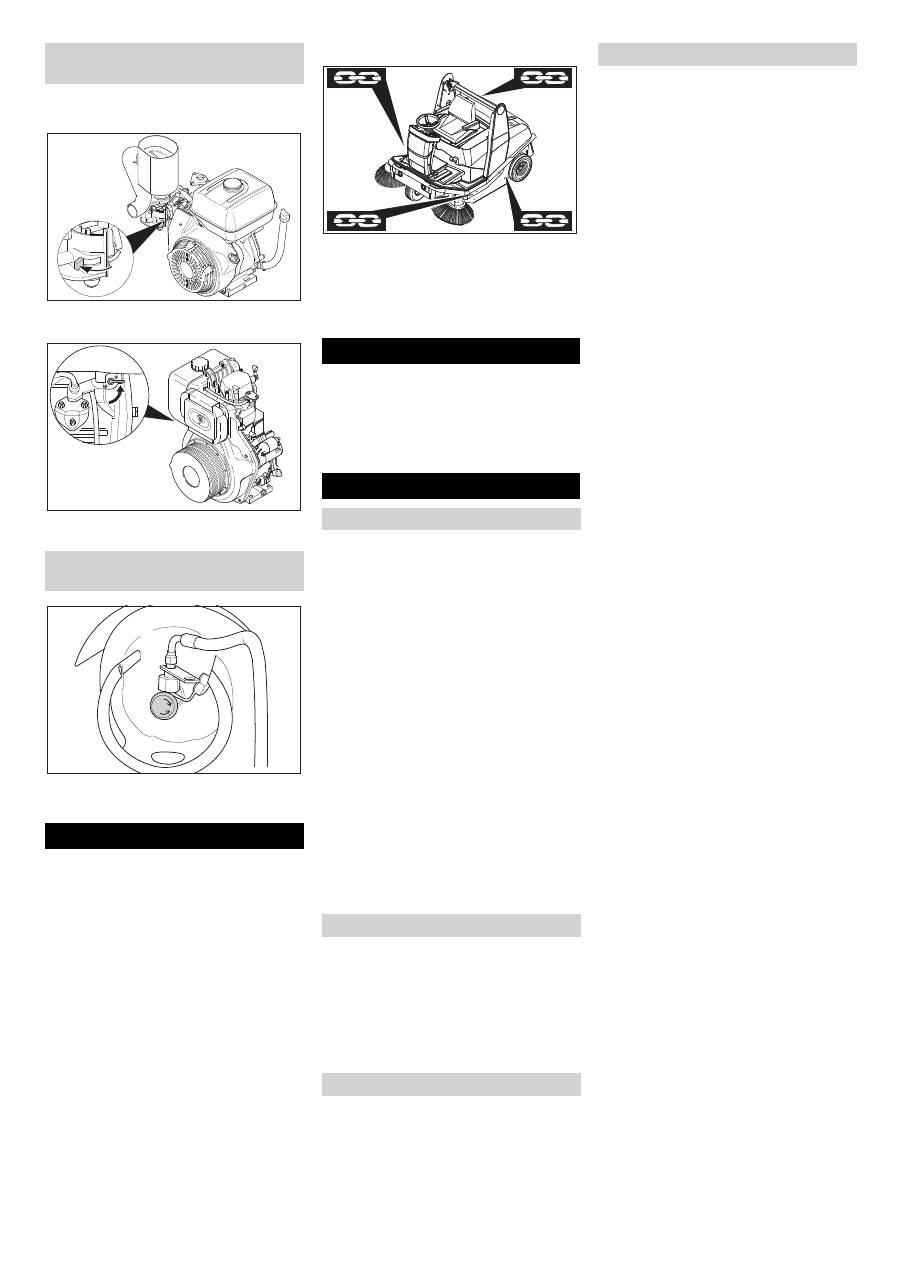

Karcher KM 120/150 R LPG 2SB: Transport Lagring av maskinen Skötsel och underhåll

     -

10



Öppna maskinhuven och säkra (bild 3).

KM 120/150 R G:



Skjut på spaken i riktning "OFF".

KM 120/150 R D:



Vrid spaken till "S".



Stäng maskinhuven.



Stäng gasutflödesventil genom att vrida

medsols.

FÖRSIKTIGHET

Risk för person och egendomsskada! Ob-

servera vid transport maskinens vikt.

몇

Varning

Vid lastning av maskinen måste generellt

frihjulsspaken vara ihakad i det översta ur-

taget. Först då är maskinen driftsklar. På

lutande underlag måste maskinen alltid kö-

ras med egendrift.



Vrid tändningsnyckeln till "0" och dra ut

den.



Endast KM 120/150 R G och R D: Töm-

ma tanken. Sug upp bensinen med en

lämplig pump.



Endast KM 120/150 R LPG: Stäng ven-

tilen på gasflaskan och ta av flaskan.

Förvara gasflaskan enligt säkerhetstek-

niska riktlinjer för flytgasfordon.



Säkra maskinen med kilar i hjulen.



Spänn fast maskinen med spännband

eller selar.



Sätt på parkeringsbromsen.

Hänvisning

Beakta merkeringarna för befästning på

grundramen (kedjesymbol). För på- eller

avlastning får maskinen bara köras i lut-

ningar på max. 18%.

FÖRSIKTIGHET

Risk för person och egendomsskada! Ob-

servera maskinens vikt vid lagring.

Ställ maskinen på en skyddad och torr

plats.



Före rengöring och underhåll, byte av

delar eller omkoppling till annan funk-

tion ska maskinen stängas av och vid

behov tas tändningsnyckeln bort.



Vid arbeten på el-systemet ska batteri-

kontakten dras ur alt. batteripoler tas

bort.

–

Avhjälpande underhåll får endast utfö-

ras av auktoriserad kundtjänst eller

fackkraft på området, införstådd med

alla relevanta säkerhetsföreskrifter.

–

Yrkesmässigt använda maskiner med

varierande arbetsområden lyder under

säkerhetskontroll enligt VDE 0701.

–

Använd endast de sopvalsar/sidobor-

star som finns på maskinen eller är an-

givna i bruksanvisningen. Användning

av andra sopvalsar/sidoborstar kan på-

verka säkerheten.

–

Maskinen får inte rengöras med slang

eller högtryckstvätt (risk för kortslutning

eller andra skador).



Fara

Risk för skada! Använd dammskyddsmask

och skyddsglasögon.



Öppna maskinhuven och säkra (bild 3).



Rengör maskinen med en trasa.



Blås genom maskinen med tryckluft.



Stäng maskinhuven.



Rengör maskinen med en fuktig trasa

doppad i tvättlut.

Anvisning

Använd inga aggressiva rengöringsmedel.

Anvisning

Räkneverket för driftstimmar anger tid-

punkterna för underhållsintervallen.

Dagligt underhåll:



Kontrollera motorns oljenivå.



Kontrollera oljenivå axeldrivning.



Kontrollera lufttrycket i däcken.



Endast KM 120/150 R LPG: Kontrollera

gasslangar och ledningsanslutningar.



Endast KM 120/150 R LPG: Kontrollera

om gasfiltret i skruvanslutningen till

gasflaskan är smutsigt, rengör vid be-

hov (vid varje byte av gasflaska).



Kontrollera funktionen på alla manövre-

ringselement.

Underhåll varje vecka:



Kontrollera tätheten hos drivmedel- el-

ler gasledningar.



Kontrollera sopsystemets återgångsfil-

ter.



Kontrollera luftfilter.



Kontrollera oljenivå sopningshydraulik.



Kontrollera att hydraulikslangarna är tä-

ta.



Kontrollera att de rörliga delarna är lätt-

rörliga.



Kontrollera att tätningslisterna i sopom-

rådet är korrekt inställda och inte slitna.

Underhåll efter 100 driftstimmar:



Kontrollera tätheten hos drivmedel- el-

ler gasledningar.



Motoroljebyte (första byte efter 20

driftstimmar).



Endast KM 120/150 R G och R LPG:

Kontrollera tändstiften.



Kontrollera sitskontaktmattans oklan-

derliga funktion.



Kontrollera batteriets syrenivå.



Kontrollera drivremmarnas spänning,

nedslitning och funktion (kilremmar och

rundremmar).

Underhåll efter slitning:



Byt ut tätningslister.



Byt sopvals.



Byt sidoborstar.

Beskrivning se kapitel Underhållsarbeten.

Anvisning

Samtliga service- och underhållsarbeten

som genomförs av kunden måste utföras

av kvalificerad fackman. Vid behov kan all-

tid en Kärcher-fackman anlitas.

Underhåll efter 20 driftstimmar:



Genomför en första inspektion.

Underhåll efter 100 driftstimmar

Underhåll efter 200 driftstimmar

Underhåll efter 300 driftstimmar

Anvisning

För att ha anspråk på garanti måste under

garantitiden samtliga service- och under-

hållsarbeten genomföras av en auktorise-

rad Kärcher-kundtjänst enligt

underhållsboken.

Stäng drivmedelskranen (endast

KM 120/150 R G och R D)

Stäng gasflödet (endast KM 120/150

R LPG)

Transport Lagring av maskinen Skötsel och underhåll

Allmänna hänvisningar

Rengöra maskinen invändigt

Yttre rengöring av maskinen

Underhållsintervaller

Underhåll av kunden

Underhåll av kundtjänst

177 SV



-

11

Förberedning:



Ställ sopmaskinen på ett jämnt under-

lag.



Vrid tändningsnyckeln till "0" och dra ut

den.



Sätt på parkeringsbromsen.



Fara

Risk för skada! Vid tömning måste sopbe-

hållaren lyftas upp helt och säkras.



Sätt i säkringsstöd i lyftcylinderns kolv-

stång och säkra.



Fara

Risk för skada under motorns eftergång!

Vänta 5 sekunder efter att motorn har

kopplats från. Håll dig borta från arbetsom-

rådet under denna tidsperiod.



Maskinen måste först svalna innan un-

derhållsarbeten eller reparationer ge-

nomförs.

Vidrör inte heta komponenter som driv-

motor och avgasrör.

Följande varningar måste beaktas vid un-

derhåll av batterier:



Fara

Risk för explosion! Lägg inga verktyg eller

liknande på batterier, dvs. på polerna och

cellförbindning.



Fara

Risk för skada! Sår får aldrig komma i kon-

takt med bly. Tvätta alltid händerna efter ar-

bete med batterierna.



Öppna maskinhuven och säkra (bild 3).



Placera batteriet i batterifästet.



Skruva fast fästena på batteriets bot-

ten.



Anslut polklämman (röd kabel) till

pluspolen (+).



Anslut den andra polklämman till mi-

nuspolen (-).



Fara

Risk för skada! Beakta säkerhetsföreskrif-

terna vid arbete med batterier. Iaktta anvis-

ningarna i bruksanvisningen från

tillverkaren av uppladdningsaggregatet.



Ta bort anslutningarna på batteriet.



Anslut uppladdningsaggregatets plus-

polledning till pluspolen på batteriet.



Anslut uppladdningsaggregatets mi-

nuspolledning till minuspolen på batte-

riet.



Stick i nätkontakten och sätt på upp-

laddningsaggregatet.



Ladda upp batteriet med minsta möjliga

laddningsström.

몇

Varning

Kontrollera regelbundet vätskenivån på sy-

refyllda batterier.



Vrid ur alla cellförslutningar.



Fyll på med destillerat vatten i cellerna

med för låg vätskenivå.



Ladda batteriet.



Skruva i celförslutningarna.

Anvisning

När batteriet ska tas bort ska först minus-

polledningen tas bort. Kontrollera att batte-

ripolerna och polklämmorna har tillräckligt

med skyddsfett.



Öppna maskinhuven och säkra (bild 3).



Ta bort anslutningarna på batteriet.



Ta loss batteriet ur batterihållaren.



Avfallshantera förbrukade batterier en-

ligt gällande bestämmelser.

Hänvisning

Efter att maskinen har startats visas antalet

driftstimmar under 10 sekunder. Därefter

visas åter bensinmätaren.

Hänvisning

Bensinmätaren visar maskinens driftstid

sedan räkneverket återställdes senast.

Hänvisning

Tankens kapacitet räcker för drift under ca.

3,0 timmar.



Kontrollera bensinmätaren för drifttids-

räkneverket.



Kontrollera om gasfiltret i skruvanslut-

ningen till gasflaskan är smutsigt.



Rengör smutsigt filter med tryckluft.

Hänvisning

Kontrollen måste genomföras regelbundet

av auktoriserad fackkraft.



Kontrollera tätheten hos gasanslutning-

ar, gasledningar och förångare med

läckagesökningsspray.

Hänvisning

Vid otäthet uppstår frostbildning eller gula

skumavlagringar på gasanslutningar, gas-

ledningar och förångare. Kontakta Kärcher-

kundtjänst vid underhållsarbeten på gasan-

läggningen.



Ställ sopmaskinen på ett jämnt under-

lag.



Anslut kontrollaggregatet till däckventi-

len.



Kontrollera lufttrycket och korrigera vid

behov.



Lufttrycket för fram- och bakdäcken ska

ställas in till 6 bar.

Underhållsarbeten

Allmänna säkerhetsanvisningar

Motorolja, värmeolja, diesel

och bensin får inte släppas ut i

miljön. Skydda marken och

avfallshantera förbrukad olja

på ett miljövänligt sätt.

Säkerhetshänvisningar batterier

Beakta hänvisningar på batte-

riet, i bruksanvisningen samt i

driftsanvisningen för fordonet!

Använd ögonskydd!

Håll barn borta från syror och

batterier!

Risk för explosion!

Eld, gnistor, brinnande ljus

och rökning förbjuden!

Frätningsrisk!

Första hjälpen!

Varningshänvisning!

Kassering!

Kasta inte batteri i soptunna!

Installera och ansluta batteriet

Ladda batteriet

Kontrollera och korrigera batteriets

vätskenivå

Ta ur batteri

Kontrollera tankmätaren (endast KM

120/150 R G och R D)

Kontrollera gasfilter (endast KM 120/150

R LPG)

Kontrollera gasledningar (endast KM

120/150 R LPG)

Kontrollera lufttrycket i däcken

178 SV

     -

12 

Fara

Risk för skada!



Ställ sopmaskinen på ett jämnt under-

lag.



Dra ut tändningsnyckeln.



Bär varningsklädsel vid reparationsar-

beten på allmänna vägar i riskfyllda om-

råden med löpande trafik.



Kontrollera att underlaget är stabilt.

Säkra maskinen ytterligare genom att

placera kilar under hjulen.



Sätt på parkeringsbromsen.

Kontrollera däcken



Kontrollera att inga föremål har körts in

i däckets yta.



Ta bort föremålen.



Använd lämpligt, vanligt reparations-

medel för däck.

Anvisning

Beakta rekommendationerna från respekti-

ve tillverkare. Vidarekörning är möjlig om

anvisningarna från produkttillverkaren föl-

jes. Genomför däckbyte resp. hjulbyte så

snart som möjligt.



Lossa snabbförslutningarna på respek-

tive sidoinklädnad.



Ta av sidoinklädnaden.



Lossa hjulmuttrarna.



Placera hävdonet vid motsvarande

upptagning på fram- resp. bakhjul.



Lyft upp maskinen med hävdonet.



Ta bort hjulmuttrarna.



Ta av hjulet.



Sätt på reservhjulet.



Skruva i hjulmuttrarna.



Sänk ned maskinen med hävdonet.



Dra fast hjulmuttrarna.



Skruva fast sidoinklädnaden.

Anvisning

Använd en vanlig domkraft.

몇

Varning (endast KM 120/150 R G och

R LPG)

Motorn är utrustad med en oljenivåbrytare.

Om oljenivån är för låg kopplas motorns

från och kan först startas efter att motorolja

åter har fyllts på.



Fara

Förbränningsrisk!



Låt motorn svalna.



Kontrollera motorns oljenivå tidigast 5

minuter efter att motorns har kopplats

från.



Öppna maskinhuven och säkra (bild 3).

KM 120/150 R G och R LPG:

KM 120/150 R D:



Dra ut oljemätstaven.



Torka av olljemätstaven och skjut in.



Dra ut oljemätstaven.

Hänvisning

Oljemätstaven måste gå ner i oljan till minst

en tredjedel. Om oljenivån är lägre ska du

fylla på med olja till öppningens underkant.



Endast KM 120/150 R G och R LPG:

Avmontera förlängningen vid oljepåfyll-

ningsöppningen.



Fyll i motorolja med oljebytespump

6.491-538.



Endast KM 120/150 R G och R LPG:

Montera förlängningen vid oljepåfyll-

ningsöppningen.



Stäng oljepåfyllningöppningen.



Vänta minst 5 minuter.



Kontrollera motorns oljenivå.

Oljesorter: se Tekniska data



Dra ut oljemätstaven.



Endast KM 120/150 R G och R LPG:

Avmontera förlängningen vid oljepåfyll-

ningsöppningen.



Sug upp motorolja med oljebytespump

6.491-538.



Fyll i ny motorolja med ren oljebytes-

pump 6.491-538.

Oljesorter: se Tekniska data



Endast KM 120/150 R G och R LPG:

Montera förlängningen vid oljepåfyll-

ningsöppningen.



Stäng oljepåfyllningöppningen.



Vänta minst 5 minuter.



Kontrollera motorns oljenivå.

Endast KM 120/150 R G och R LPG: Motor-

oljan kan tappas av via en slang.



Fara

Risk för brännskador på grund av het olja!



Ställ fram uppsamlingstråg för minst 1,5

liter olja.



Låt motorn svalna.



Lossa snabbförslutningarna på vänster

sidoinklädnad.



Ta av sidoinklädnaden.



Lyft bort oljetappningsslangen från hål-

laren.



Skruva ut skruven till oljeutsläppet.



Dra ut oljemätstaven.



Släpp ut olja.



Skruva i skruven till oljeutsläppet.



Sätt i oljetappningsslangen i hållaren.



Öppna maskinhuven och säkra (bild 3).

KM 120/150 R G och R LPG:

KM 120/150 R D:



Skruva ur vingmuttrarna.



Ta ut filterinsatsen, kontrollera och ren-

gör.



Sätt i en rengjord eller ny filterinsats i

uppsugningsbehållarna.



Skruva fast vingmuttrarna.

Byta hjul

Kontrollera motorns oljenivå och fylla på

Byta motorolja

Kontrollera och byta luftfilter

179 SV



-

13



Öppna maskinhuven och säkra (bild 3).



Dra av tändstiftshättorna.



Skruva ut tändstiften och rengör.



Skruva i rengjorda eller nya tändstift.



Sätt på tändstifthättorna.

Hänvisning

Sopmaskinen är utrustad med 2 hydraulik-

kretslopp.

Hänvisning

Kör in sopbehållaren för kontroll/korrektur

av fyllnadsnivån.

Tillslutningen med oljemätstickan befinner

sig på behållaren ovenför höger bakhjul.



Öppna maskinhuven och säkra (bild 3).



Lossa skruvarna (1).



Ta av inkädnaden (2).



Öppna tillslutningen med mätstickan

(3).



Kontrollera fyllnadsnivån med mätstick-

an.

Hänvisning

Oljenivån måste ligga mellan “MIN“- och

“MAX“-markeringarna.



Fyll på hydraulikolja vid behov.



Stäng behållaren.



Skruva fast inkädnaden.

Oljesorter: se Tekniska data

Hänvisning

Sopmaskinen är utrustad med 2 hydraulik-

kretslopp.



(1) Kontrollera fyllnadsnivån



Lyft sopbehållaren.



Sätt i säkringsstöd i lyftcylinderns kolv-

stång och säkra.



Kontrollera fyllnadsnivån i utjämnings-

behållaren.

Hänvisning

Oljenivån måste ligga mellan "MAX"-mar-

keringen och ett avstånd på 2 cm från bot-

ten.

몇

Varning

Denna kontroll får endast ske när motorn är

kall.



(2) Korrigera fyllnadsnivån



Lyft sopbehållaren.



Sätt i säkringsstöd i lyftcylinderns kolv-

stång och säkra.



Ta av behållarens lock.



Fyll vid behov försiktigt på med olja.



Stäng behållaren.

Oljesorter: se Tekniska data



(3) Byta olja



Lyft sopbehållaren.



Sätt i säkringsstöd i lyftcylinderns kolv-

stång och säkra.



Skruva ut skruven till oljeutsläppet.



Ta av behållarens lock.



Släpp ut olja.



Skruva i skruven till oljeutsläppet.



Fyll på med olja.



Stäng behållaren.



Ligger manometerns indikering inom

rött område måste oljefiltret rengöras

eller bytas ut.



Ställ sopmaskinen på ett jämnt under-

lag.



Ställ programväljaren till steg 1 (kör-

ning). Sidoborstarna lyfts upp.



Vrid tändningsnyckeln till "0" och dra ut

den.



Inspektera sidoborstarna.

Anvisning

Genom sidoborstens flytande lagring ställs

sopspegeln automatiskt in vid nedslitning

av borstarna. Sidoborstarna ska bytas ut

om de är alltför nedslitna.



Ställ sopmaskinen på ett jämnt under-

lag.



Ställ programväljaren till steg 1 (kör-

ning). Sidoborstarna lyfts upp.



Vrid tändningsnyckeln till "0" och dra ut

den.



Lossa fästmuttrarna (3 st.) på undersi-

dan.



Sätt på sidoborsten på griparen och

skruva fast.



Ställ sopmaskinen på ett jämnt under-

lag.



Ställ programväljaren till steg 1 (kör-

ning). Sopvalsen lyfts upp.



Vrid tändningsnyckeln till "0" och dra ut

den.



Säkra maskinen mot rullning med kilar.



Sätt på parkeringsbromsen.



Ta bort band eller ledningar från sopval-

sen.

Ett utbyte är nödvändigt om resultatet vid

sopningen tydligt reduceras.



Ställ sopmaskinen på ett jämnt under-

lag.



Ställ programväljaren till steg 1 (kör-

ning). Sopvalsen lyfts upp.



Vrid tändningsnyckeln till "0" och dra ut

den.



Säkra maskinen mot rullning med kilar.



Sätt på parkeringsbromsen.



Lossa snabbförslutningarna på höger

sidoinklädnad.



Ta av sidoinklädnaden.



Skruva ut skruven på sopvalsarmen.



Dra av sopvalsarmen.



Ta av stångarna från tappen.



Lossa snabbförslutningarna och ta av

skyddet.

Rengör och byt tändstift (endast KM 120/

150 R G och R LPG)

Kontrollera och korrigera hydraulikolje-

nivå - kretslopp sopningshydraulik

Kontrollera fyllnadsnivå hydraulikolja,

korrigera och byta olja - kretslopp axel-

drivning

Kontollera oljefilter/returtryck

Inspektera sidoborstarna

Byta ut sidoborstar

Inspektera sopvalsen

Byta ut sopvals

180 SV

     -

14



Ta ur sopvalsen.

Sopvalsens installationsposition i körrikt-

ning



Skjut in den nya sopvalsen i sopvalslå-

dan och stick på den på drivtappen.

Anvisning

Beakta borstsatsens position vid installa-

tion av en ny sopvals.



Anbringa sopvalsskyddet.



Sätt på stångsystemet på tapparna.



Sätt på stångsystemet på tapparna.



Dra åter fast skruven på sopvalsfästet.



Anbringa och skruva fast sopvalsskyd-

dets fästskruvar.



Skruva fast sidoinklädnaden.

Anvisning

Sopspegeln måste ställas in på nytt efter

installation av en ny sopvals.

Hänvisning

Härför måste maskinen befinna sig i bas-

driftssättet. Powerknappens kontrollampa

får inte lysa.



Ställ programväljaren till steg 1 (kör-

ning). Sidoborstar och sopvals lyfts

upp.



Kör sopmaskinen på en plant och jämnt

underlag som är tydligt täckt med

damm eller krita.



Sänk ned sopvalsen och låt den rotera

under en kort tid.



Lyft upp sopvalsen.



Aktivera pedalen som lyfter grovsmuts-

luckan och håll pedalen nedtryckt.



Kör maskinen baklänges.

Sopspegelns form bildar en jämn kvadrat

som är mellan 20 - 30 mm bred.

Anvisning

Sopspegeln får inte vara trapetsformad.

Kontakta i detta fall kundtjänst.

Anvisning

I basdriftssättet kan sopspegelen ställas in

med ett handhjul.



Öppna maskinhuven och säkra (bild 3).



Lossa vingmuttern.

Förstora sopspegeln:



Vrid på justeringsskruven moturs (+).

Förminska sopspegeln:



Vrid på justeringsskruven medurs (-).



Drag fast vingmuttrar.

Anvisning

I driftssättet Power efterställs sopspegeln

automatiskt. Detta sker av sopvalsens fly-

tande lagring vid nedslitning av borstarna.

Sopvalsen ska bytas ut om den är alltför

nedsliten.



Ställ sopmaskinen på ett jämnt under-

lag.



Ställ programväljaren till steg 1 (kör-

ning). Sopvalsen lyfts upp.



Vrid tändningsnyckeln till "0" och dra ut

den.



Säkra maskinen mot rullning med kilar.



Sätt på parkeringsbromsen.



Lossa sidoinklädnadernas snabbför-

slutningar på båda sidor.



Ta av sidoinklädnaderna.



Främre tätningslist



Lossa den främre tätningslistens (1)

fästmutter något, skruva av för utbyte.



Skruva på en ny tätningslist men dra

inte ännu fast muttrarna för hårt.



Rikta in tätningslisten.



Ställ in avståndet till golvet så att de

med en eftergång på 35 - 40 mm läggs

om bakåt.



Dra fast muttrarna.



Bakre tätningslist



Ställ in avståndet till golvet så att de

med en eftergång på 5 -10 mm läggs

om bakåt.



Byt ut vid nedslitning.



Montera av sopvalsen.



Skruva ut den bakre tätningslistens (2)

fästmuttrar.



Skruva på en ny tätningslist.



Tätningslister på sidan



Lossa sidotätningslistens fästmutter

något, skruva av för utbyte.



Skruva på en ny tätningslist men dra

inte ännu fast muttrarna för hårt.



Skjut in ett underlag på 1 -2 mm tjocklek

för att ställa in avståndet till golvet.



Rikta in tätningslisten.



Dra fast muttrarna.



Skruva fast sidoinklädnaden.



Fara

Töm sopbehållaren innan dammfiltret byts

ut. Bär dammskyddsmask vid arbeten på

filteranläggningen. Beakta säkerhetsföre-

skrfterna för arbeten med fint damm.



Lyft sopbehållaren lite grand och tippa

något.



Avskilj nätförsörjning filtermotor (1).



Lossa stickkontakten till slutbrytaren.



Lossa stickkontakten till filterskakmo-

torn.



Öppna förslutningarna (2).



Tippa filterlådan bakåt lite grand och ta

ur (3).



Lossa filterfästet (1), vrid (2) och dra ut.



Ta ut lamellfiltret (3).



Sätt i ett nytt filter.



Haka i griparen i spåret på drivningssi-

dan.



Haka åter i filterrengöringen och dra

fast skruvarna.

Anvisning

Se vid isättning av det nya filtret till att la-

mellerna inte skadas och att packningen i

filterhållaren inte kläms ihop.

Kontrollera och ställa in sopvalsens

sopspegel

Justera och byta ut tätningslister

Byta ut dammfilter

181 SV



-

15



Ta ut filterlådans packning ur spåret i

maskinhuven.



Sätt i en ny packning.



Fara

Motorn behöver ca 3 - 4 sekunder efter-

gång efter frånslagningen. Håll dig borta

från drivningsområdet under denna tidspe-

riod.



Vrid tändningsnyckeln till "0" och dra ut

den.



Öppna maskinhuven och säkra (bild 3).



Kontrollera uppsugningens drivrem (kil-

rem) med avseende på spänning, ned-

slitning och skador.



Kontrollera sopvalsens drivrem (kilrem)

med avseende på spänning, nedslit-

ning och skador.



Bara KM 120/150 R LPG och KM 120/

150 med förarkabin:

Kontrollera generatorns drivrem (kil-

rem) med avseende på spänning, ned-

slitning och skador.



Kontrollera regelbundet tätningsman-

schetten med avseende på korrekt sits.



Vrid tändningsnyckeln till "0" och dra ut

den.



Ta bort sidoborstarna.



Ta bort sprutskyddet (1).



Dra ur stickkontakten (2).



Vrid kontaktplåten åt sidan (3).



Ta bort den defekta glödlampan (4).



Sätt i en ny glödlampa.



Vrid tillbaka kontaktplåten.



Stick in nätkontakten.



Stick på sprutskyddet.



Skruva fast sidoborstarna.

Styrningen/elektroniken är inbyggd bakom

frontinklädnaden. Om en säkring ska bytas

ut måste frontinklädnaden tas av.



Lossa skruvarna på inklädnadens båda

sidor.

Anvisning

För säkringarnas beläggning se insidan av

frontinklädnaden. Använd bara säkringar

med lika säkringsvärde.



Byt ut defekta säkringar.



Sätt åter på frontinklädnaden.



Öppna maskinhuven och säkra (bild 3).



Byt ut defekta säkringar.

Byta filterlådans packning

Kontrollera drivremmen

Kontrollera tätningsmanschetten

Byta ut glödlampa

Byt säkringar för styrning/elektronik

Byt säkring för el-start i motorummet

(endast KM 120/150 R D)

182 SV
