Karcher KM 120/150 R LPG 2SB: Betjenings- og funksjonelementer

     -

4

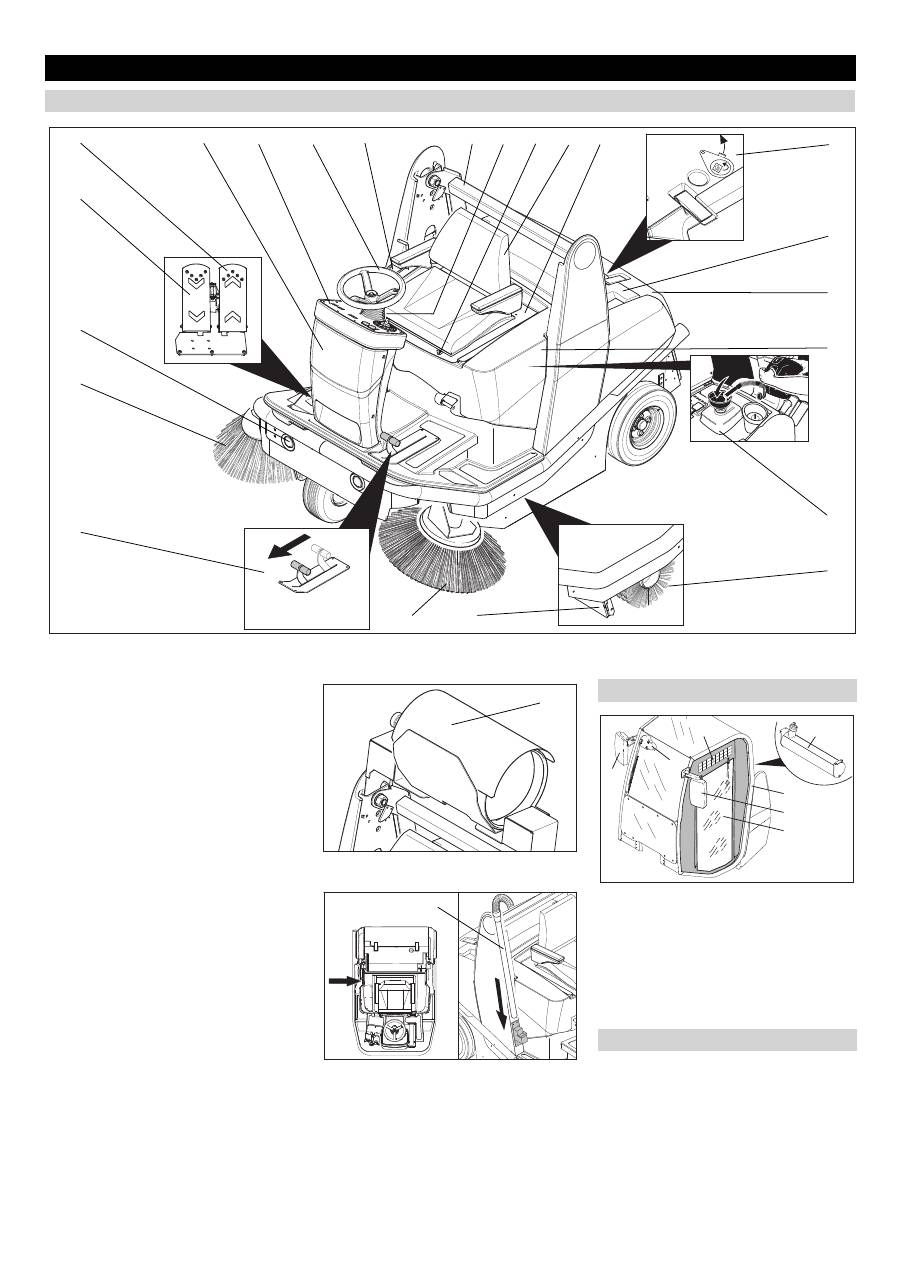

Bilde 2a

1 Betjeningsenhet for feieavfallsbeholder

og holdebrems

2 Ratt

3 Betjeningspanel

4 Sikringer (bak frontkledning)

5 Kjørepedal forover

6 Kjørepedal bakover

7 Lys

8 Høyre sidekost

9 Venstre sidekost

10 Grovsmusspjeld

11 Pedal for heving/senking av grovsmus-

spjeld

12 Tømming før heving

13 Spak for rattjustering

14 Hendel setejustering

15 Sete (med kontaktmatte)

16 Setekonsoll

17 Våt-/tørrspjeld

18 Filterkasse

19 Feieavfallsbeholder

20 Maskinhette

21 Tank

22 Feievalse

23 Gassflaske (kun KM 120/150 R LPG)

24 Tilleggsett sugeslange (ekstrautstyr)

Bilde 2b

Bilde 2c

Bilde 2d

1 Førerhytte (tilleggsutstyr)

2 Tank

3 Slå på/av vindusvisker

4 Høyre sidespeil

5 Venstre sidespeil

6 Foliedører

7 Lufteslisser



Betjeningselementer for rengjørings-

prosessen er gule.



Betjeningselementer for vedlikehold og

service er lysegråe.

Betjenings- og funksjonelementer

Maskin uten førerhytte

5 6 7 8 11 17 18 19 20 21 22 4 3 2 1 12 13 14 15 16 9 10 23 24

Maskin med førerhytte

Fargemerking

1 5 6 4 3 7 2 153 NO

-

5

Bilde 3



Fare

Fare for skader! Maskinhetten må støttes

med holdestangen i åpen stilling.

Figur 1



Betjen spaken for rattjustering og fell

rattet forover.



Betjen spaken for setejustering og skyv

setet forover.

Figur 2



Vipp setekonsollen til siden.

Figur 3



Vipp ut holdestangen.

(Kun KM 120/150 ute førerhytte)

Figur 4



Vipp maskinhetten forover.

Figur 5



Sett holdestangen inn i fordypningen

ved siden av pedalen for grovsmus-

spjeld.

(Kun KM 120/150 ute førerhytte)

Lukk maskinhetten i omvendt rekkefølge.

Åpne/lukke og låse maskinhette

154 NO

     -

6

Bilde 4

1 Programbryter

2 Tast tohåndsbetjening heving før tø-

ming

3 Tast for rensing av filter

4 Tast for turbodrift

5 Kontrollampe for turbodrift

6 Driftstimeteller med nullstillingstast

7 Bryter arbeidslys

8 Horn-tast

9 Heve/senke feieavfallsbeholder

10 Vippe feieavfallsbeholder inn/ut

11 Parkeringsbrems

12 Tenningslås

13 Ladekontrolllys (kun KM 120/150 R D

og R LPG)

14 Choke (kun KM 120/150 R LPG)

15 Fjernbetjeningsknapp (kun KM 120/150

R LPG)

16 Bryter for våtkjøring, tilleggsett suge-

slange (ekstrautstyr)

Betjeningspanel

3 4 16 1 2 12 13 14 15 5 6 7 8 9 10 11 155 NO
