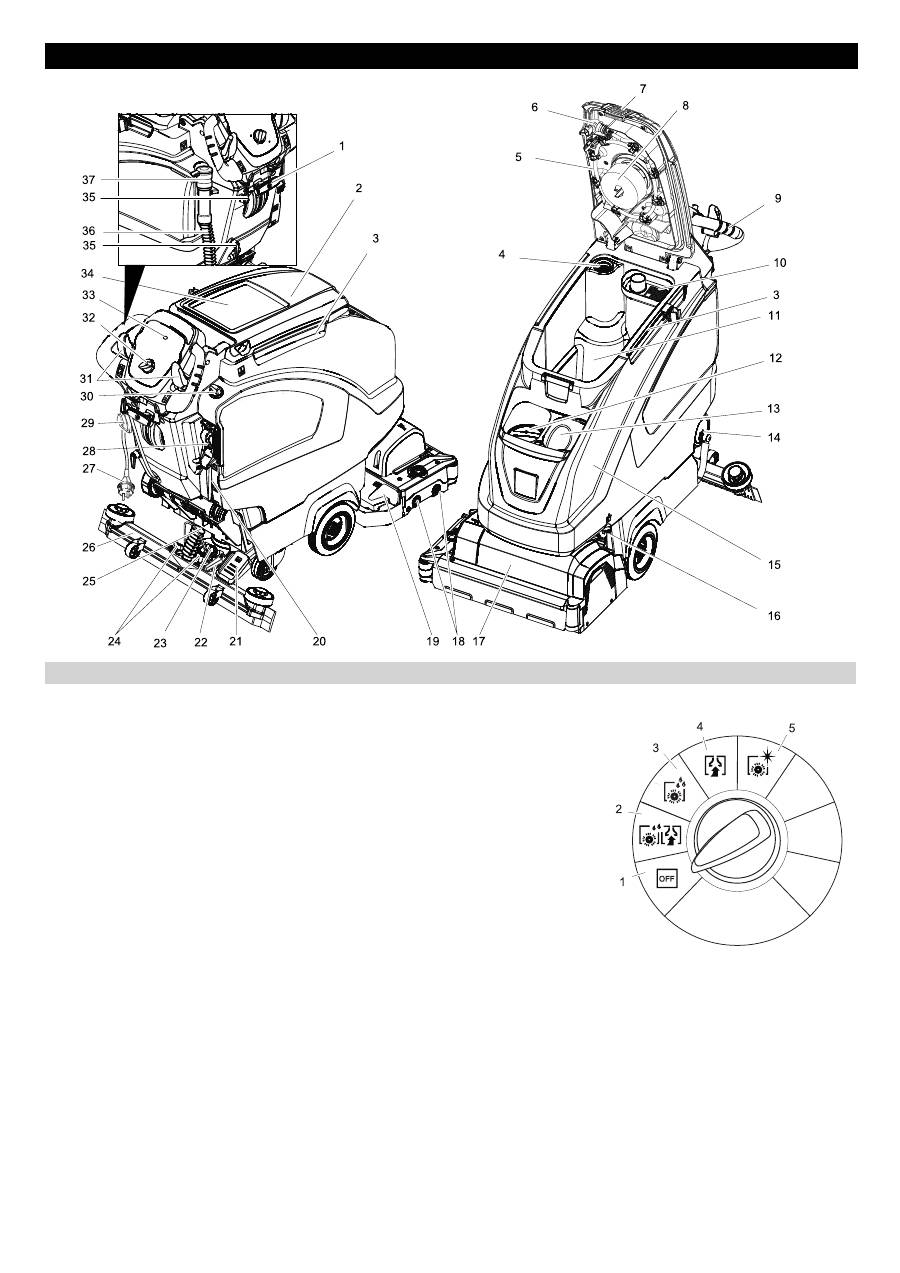

Karcher B 60 W Ep: Eléments de commande et de fonction

     -

2

1 Levier pour abaisser la barre d'aspiration

2 Couvercle du réservoir d'eau sale

3 Rail de maintien pour la base fixe

4 Crible à peluches

5 Réservoir d'eau sale du système de rin-

çage (option)

6 Fermeture flexible du système de rin-

çage (option)

7 Verrouillage du réservoir d'eau sale

8 Flotteur

9 Guidon de poussée

10 Tamis de saletés grossières

11 Réservoir d'eau sale

12 Orifice de remplissage pour réservoir

d'eau propre

13 Support de la bouteille de détergent

14 Fermeture du réservoir d'eau propre

avec filtre

15 Réservoir d'eau propre

16 Verrouillage du réservoir

maintenu en plus par une tôle et une vis

17 Tête de nettoyage (illustration symbo-

lique) *

18 Rouleau de brosse (tête de nettoyage R)

Disque brosse (tête de nettoyage D)

19 Réservoir de salissure grossière (uni-

quement BR)

20 Jauge de niveau d'eau propre

21 Pédale pour relever/abaisser les têtes

de nettoyage

22 Levier pour diminuer la pression d'ap-

pui des brosses

23 Poignée rotative pour incliner la barre

d'aspiration

24 Ecrous-papillon pour fixer la barre d'as-

piration

25 Flexible d’aspiration

26 Barre d'aspiration

27 Câble secteur avec fiche secteur

28 Remplissage automatique du récipient

d'eau propre (option)

29 Crochet de soulagement de traction

30 Bouton de régulation pour la quantité d'eau

31 Coupe-circuit

32 Bouton sélecteur de programme

33 Fusible de l'entraînement de brosse

34 Surface de dépose pour le kit de net-

toyage « Homebase Box »

35 Crochet de câble

36 Flexible de vidange pour eau sale

37 Dispositif de dosage pour l'eau sale

–

Les éléments de commande pour le

processus de nettoyage sont jaunes.

–

Les éléments de commande pour la main-

tenance et l'entretien sont en gris clair.

1

OFF

Appareil hors circuit.

2

Mode normal

Nettoyage humide du sol et aspiration

de l'eau sale.

3

Mode intensif

Nettoyage humide du sol et laisser agir

le détergent.

4

Mode aspiration

Aspirer la saleté.

5

Mode polissage

Polir le sol sans appliquer de liquide.

Eléments de commande et de fonction

Figure Autolaveuse

Repérage de couleur

Bouton sélecteur de programme

19 FR
