Karcher Nettoyeur cryogénique IB 7-40 Classic: Mise en service

-

3

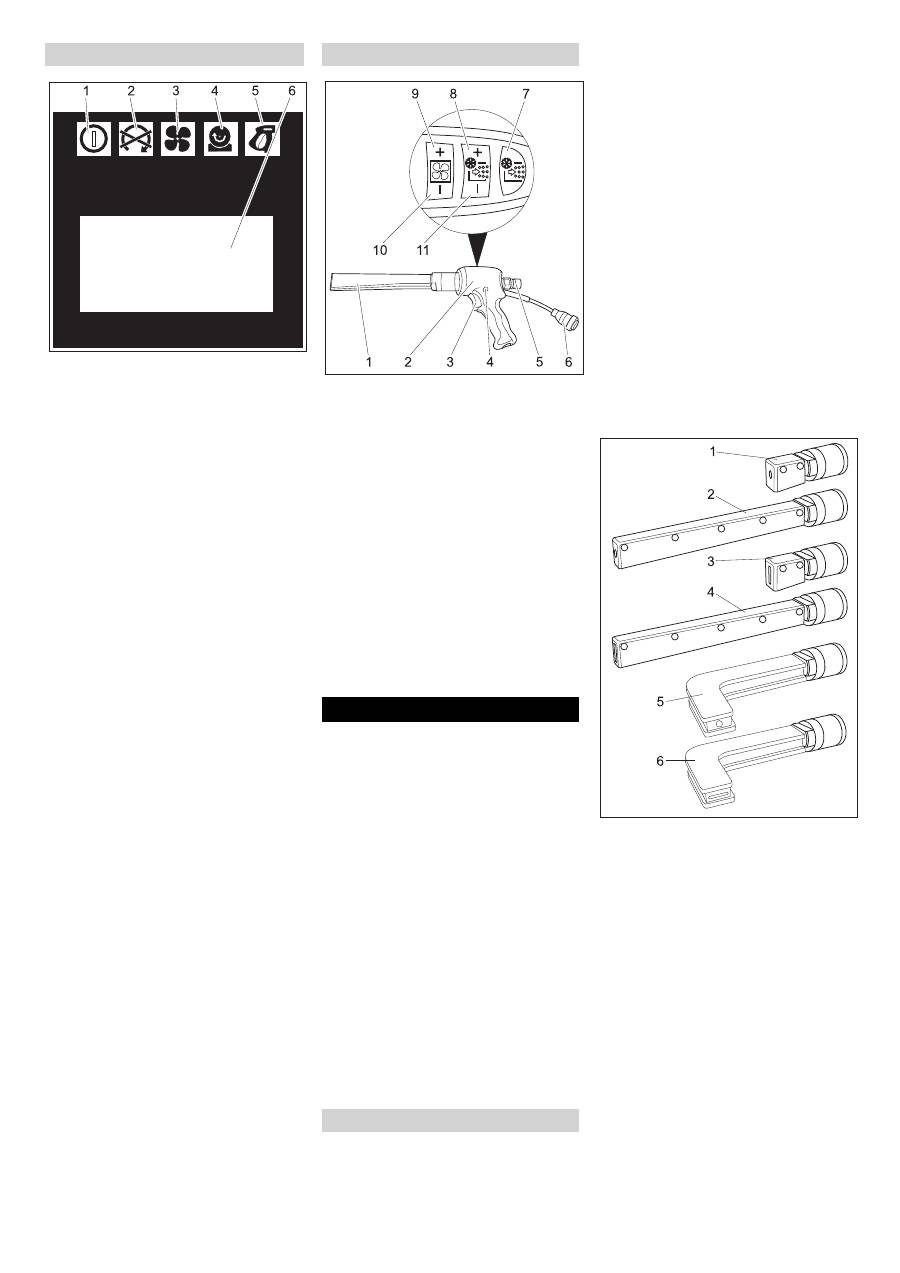

1 Témoin de contrôle de la tension de

commande

vert : Tension de commande en ordre

rouge : Tension de commande trop

faible

jaune : Vidange du réservoir de glace

sèche active

2 Témoin de contrôle Arrêt d’urgence

rouge : Touche d'arrêt d’urgence confir-

mée

vert : Touche d'arrêt d’urgence non

confirmée

3 Témoin de contrôle de l'air comprimé

vert : Pression en ordre

orange : pression du jet choisie non at-

teinte

rouge : Pression trop faible (inférieure à

0,15MPa/1,5 bar)

4 Témoin de contrôle du dispositif de do-

sage

vert : Entraînement en ordre

rouge : Panne de l'entraînement

5 Témoin de contrôle du pistolet de jet

vert : pistolet de jet en ordre

orange : levier de départ du pistolet de

jet actionné lors de la mise en marche

rouge : pistolet de jet débranché ou cir-

cuit de commande endommagé

6 Champ d'affichage

1 Buse

2 Pistolet de jet

3 Levier de départ

4 Bouton du fusible

5 Accouplement du tuyau flexible du

moyen de rayon

6 Accouplement du circuit de commande

Uniquement pour IB 7/40 Advanced :

7 Touche Dosage de la glace sèche

Marche/Arrêt

S'allume en rouge lorsque le dosage de

la glace sèche est arrêté

8 Touche augmenter le dosage de glace

sèche

9 Touche Augmenter la pression du jet

10 Touche Diminuer la pression du jet

11 Touche diminuer le dosage de glace

sèche



Danger

Risque de blessure causée par des pellets

de glace sèche.

A la préparation de l'appareil, contrôler le

bon état de tous les composants, particuliè-

rement le flexible de jet.  Remplacer les

composants endommagés par des nou-

veaux.

Nettoyer les composants sales et contrôler

la fonction.



Poser l'appareil sur des surfaces hori-

zontales et planes et bloquer les frein

d'immobilisation à la monture de rou-

lette.



Raccorder et s'assurer le flexible de

moyen de jet avec l'appareil.



Raccorder et s'assurer le pistolet de jet

avec le flexible de moyen de jet.



Connecter le circuit de commande avec

l'appareil.



Connecter le circuit de commande avec

le pistolet de jet.

Remarque

La sélection des buses dépend de la ma-

tière première de l'objet de nettoyage et de

la saleté.

Toutes les buses sont vissées sans outil

sur le filetage du pistolet de jet. Les pans à

la buse servent pour desserrer les buses

bien fixes avec un clé à fourche.



Danger

Risque de blessure dû au démarrage par

inadvertance de l'appareil. Couper l'appa-

reil avant de remplacer des buses.

몇

Avertissement

Risque de blessure par un contact avec les

buses froides. Faire réchauffer la buse

avant de la toucher ou porter des gants de

protection.

Attention

Risque de collage dû au froid. Graisser,

avant le montage, les filetages de buse

avec la graisse ci-jointe.

Parallèlement à la buse à jet plat livrée,

d'autres buses à jet plat et rond sont dispo-

nibles comme accessoires dans différentes

versions.

1 Buse à jet rond, courte

2 Buse à jet rond, longue

3 Buse à jet plat, courte

4 Buse à jet plat, longue, dans l'étendue

de livraison

5 Buse à jet rond, pliée, avec armature en

caoutchouc

6 Buse à jet plat, pliée, avec armature en

caoutchouc



Poser la buse sur l'embout fileté du pis-

tolet de jet et serrer manuellement.

Le scrambler coupe les pellets à glace

sèche en petits morceaux et est monté

entre le pistolet de jet et la buse.

L'ajustage des 4 plaques perforées dans le

scrambler indique le degré de fragmenta-

tion.

Résolution

Dispositif de jet

Mise en service

Buses

Buses de jet

Scrambler (accessoire)

25

FR
