Tag maskinen ikke i brug, hvis strømtilslut-

ningsledningen eller vigtige dele af maski-

nen, som f.eks. sikkerhedselementer,

højtryksslanger eller sprøjtepistoler, er be-

skadigede.

Kvæstelsesfare igennem doseringsindret-

ningen. Maskinens netstik skal trækkes ud

af stikdåsen inden beskyttelsespladen i

tørisbeholderen fjernes.

For driften af dette anlæg gælder følgende

forskrifter og direktiver i Tyskland (kan re-

kvireres via Carl Heymanns Verlag KG, Lu-

xemburger Straße 449, 50939 Köln):

–

BGV D 26 Strålearbejder

–

Gennemføringsanvisning til BGV D 26

–

BGR 117 Arbejde i trange rum

–

BGR 189 Brug af beskyttelsesdragter

–

BGR 195 Brug af beskyttelseshandsker

–

BGR 500 arbejder med stråleapparater

–

BGI 534 Arbejde i trange rum

–

BGI 836 Gasadvarer

Hvis Nødstop-knappen trykkes, standser

tørdoseringen og luftstrømmen fra dysen

afbrydes.



Giv slip for strålepistolens aftrækker



Tryk på nødstop-knappen.

Tørisdoseringen standses og luftstrømmen

ud af mundstykket afbrydes.



Afbryde trykluftforsyningen.

Maskinen bruges til at fjerne tilsmudsninger

med tørispellets som accelereres af en

luftstråle.

Maskinen må ikke bruges i omgivelser der

er udsat for eksplosionsfare.

Som strålemiddel må kun bruges tørispel-

lets. Brugen af andre strålemidler kan føre

til skader på maskinen.

Trykluft når frem til strålepistolen over en

trykreduktionsventil. Hvis strålepistolens

aftrækker betjenes, åbnes ventilen og

luftstrålen kommer ud af strålepistolen.

Desuden doseres tørispellets via dose-

ringsanordningen ind i luftstrålen. Ved mo-

del „IB 7/40 Advanced“ kan man afbryde

doseringen på strålepistolen. Tørispellets

støder på den overflade som skal renses

og fjerner tilsmudsningen. Igennem tøris-

pellets, som er -79 °C kold, opstår yderlige-

re termospændinger imellem tilsmudsning

og rengøringsgenstanden, som også hjæl-

per med til at løsne tilsmudsninger. Hvis

tørisen støder på, forvandler det sig yderli-

gere i gasformet kuldioxid og kræver et vo-

lumen der er 700 gange større. Snavs som

blev infiltreret igennem tørisen bliver deri-

gennem sprængt bort.

Under stråledriften sørger en ryster på tøris-

beholderen for en konstant glidning af tøris-

pellets.

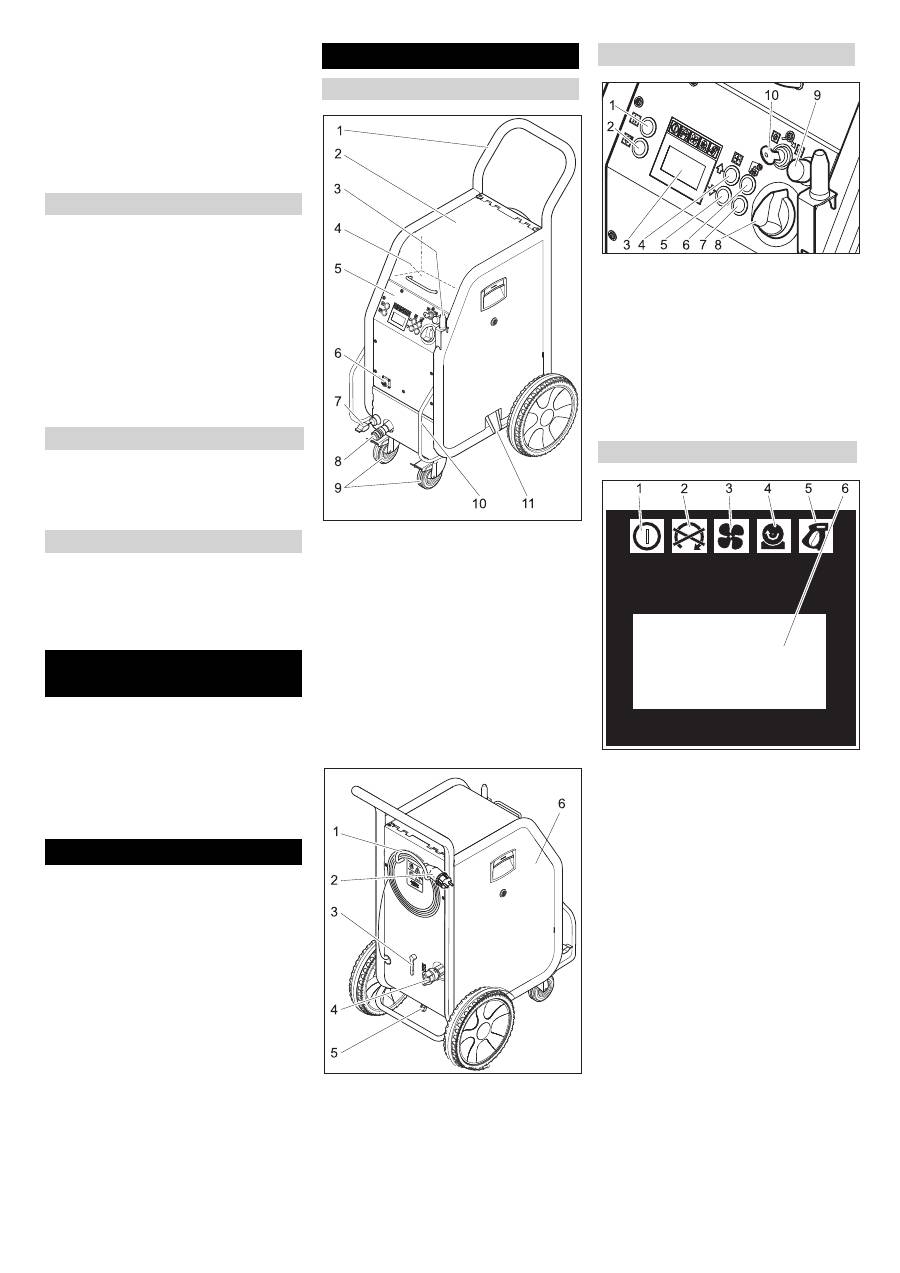

1 Bøjle

2 Låg til tørisbeholderen

3 Holder til strålepistolen

4 Opbevaringssted til tilbehør

5 Betjeningsfelt

6 Kobling styringsledning

7 Jordwire med klemme (kun IB 7/

40 Advanced, option hos IB 7/40 Clas-

sic)

8 Kobling strålemiddelslange

9 Styringshjul med stopbremse

10 Transportgreb, sikkerhedsbøjle

11 Tøris-udgang, til tømning af beholderen

1 Kabelholder

2 Netkabel med netstik

3 Trykreduktionsventil, kondensat-tøm-

ning af vandudskilleren

4 Trykluft tilslutning

5 Kondensatbortledning

6 Sikring F1, under sidebeklædningen

1 Tast statistik, nulstilling af tæller

2 Tast tømning tørisbeholder

3 Display

4 Tast Forhøj stråletryk

5 Tast Reducer stråletryk

6 Tast Forhøj tøris-dosering

7 Tast Reducer tøris-dosering

8 Afbryder

9 Nødstop-knap

10 Nøglekontakt

1 Kontrollampe styrespænding

grøn: Styrespænding i orden

rød: Styrespænding for lav

gul: Tømning tørisbeholder aktiv

2 Kontrollampe nødstop

rød: Nødstop-knap aktiveret

grøn: Nødstop-knap ikke aktiveret

3 Kontrollampe trykluft

grøn: Tryk i orden

orange: valgt stråletryk ikke nået

rød: tryk for lavt (under 0,15 MPa/1,5

bar)

4 Kontrollampe doseringsindretning

grøn: Drev i orden

rød: Fejl ved drev

5 Kontrollampe strålepistol

grøn: Strålepistol i orden

orange: Aftrækkeren på strålepistolen

aktiveret under tilkobling

rød: Strålepistolen ikke i stikket eller

styreledning beskadiget

6 Indikatorfelt

Forskrifter og direktiver

Sikkerhedsanordninger

Nødstop-knap

Slukke i nødstilfælde

Bestemmelsesmæssig an- vendelse Funktion Betjeningselementer

Maskine

Betjeningsfelt

Display
