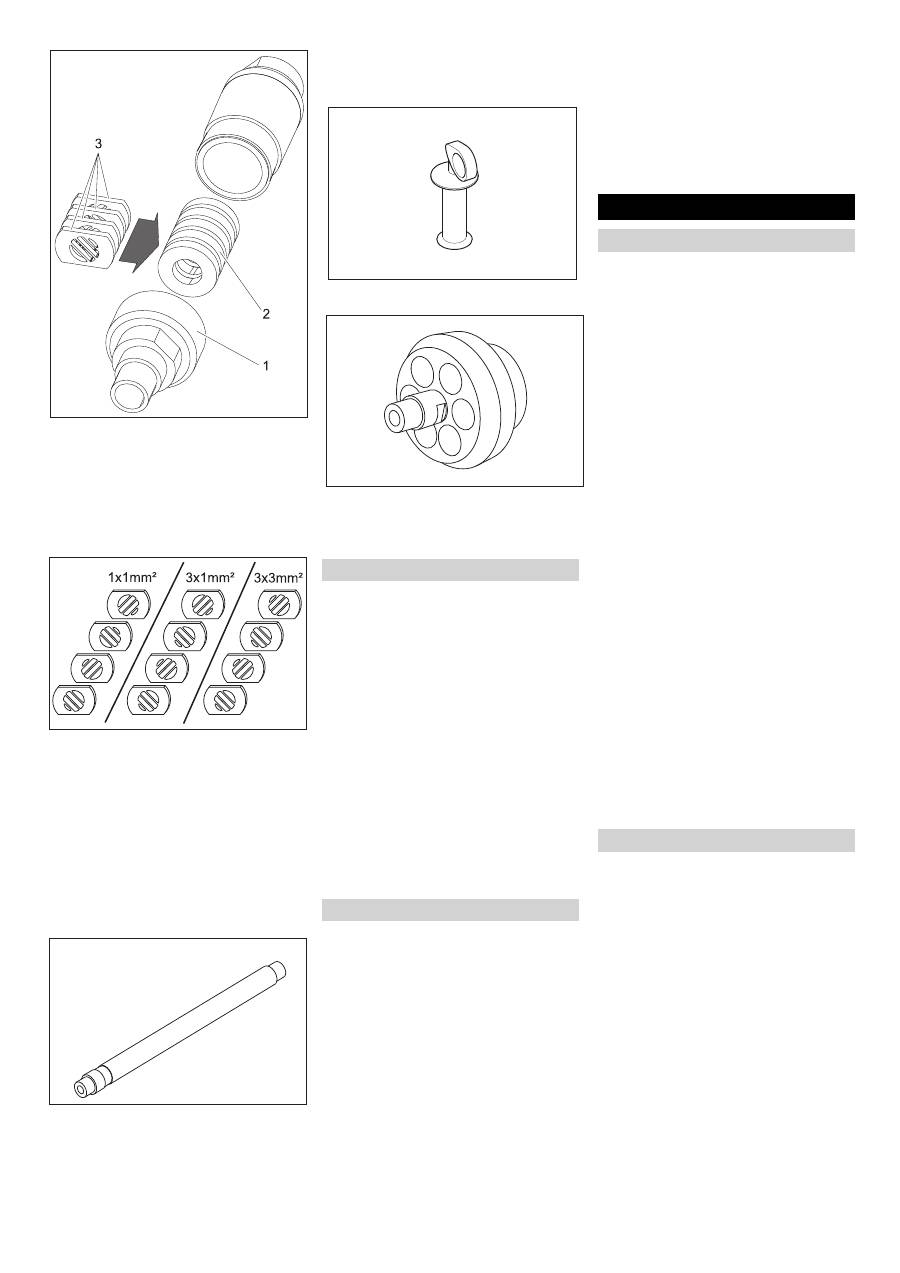

1 Raccordo a vite

2 Magazzino

3 Lastra forata



Svitare l'avvitamento.



Estrarre il magazzino con la lastra fora-

ta.



Orientare le lastre forate nel magazzino

come illustrato precedentemente (3

possibilità). Le misure nella figura si ri-

feriscono alla grandezza delle aperture

di passaggio.



Introdurre il magazzino con la lastre fo-

rate nello Scrambler.



Avvitare e stringere l'avvitamento.

E' possibile inserire una prolunga tra la pi-

stola a getto e l'ugello.

L'impugnatura può essere fissata alla pro-

lunga.

L'illuminazione di lavoro viene applicata tra

la pistola a getto e l'ugello. L'attivazione e la

disattivazione è descritta al capitolo „Fun-

zionamento/Impostazioni di base“.

Avvertenza

Per un corretto funzionamento l'aria com-

pressa deve avere un contenuto basso di

umidità (valore massimo di umidità relativa

dell'aria: 5%, punto di rugiada: inferiore a

0°C). L'aria compressa deve essere priva

di olio, sporco e corpi estranei.

L'aria compressa deve essere asciutta e

priva di olio, a valle del compressore deve

essere collegato almeno un postrefrigera-

tore e un separatore.



Chiudere valvola di decompressione.



Collegare l'aria compressa in entrata

all'attacco di aria compressa dell'appa-

recchio.

La pressione di alimentazione massima

di 1MPa (10 bar) non deve essere su-

perata.



Pericolo

Pericolo di scosse elettriche.

La spina di alimentazione va installata da

un'elettricista qualificato e deve essere

conforme alla normativa IEC 60364-1.

L'apparecchio può essere collegato solo ad

una sorgente di corrente collegata a terra

correttamente.

La presa utilizzata deve essere facilmente

accessibile e trovarsi ad un'altezza dal pa-

vimento compresa tra 0,6 m e 1,9 m.

La presa utilizzata deve essere a vista

dell'operatore.

L'apparecchio deve essere protetto tramite

un interruttore differenziale del tipo B (30

mA).

Prima di ogni utilizzo controllare che il cavo

di allacciamento alla rete non sia danneg-

giato. Non attivare l'apparecchio se il cavo

è danneggiato.  Far sostituire il cavo dan-

neggiato da un elettricista specializzato.

Il cavo di prolunga deve garantire un grado

di protezione IPX4. Il tipo di cavo deve cor-

rispondere ai criteri H 07 RN-F 3G1,5.



Inserire la spina in una presa elettrica.



Pericolo

Rischio di ustioni da freddo. Il ghiaccio sec-

co presenta una temperatura di -79 °C.

Non toccare né il ghiaccio secco né le parti

fredde dell'apparecchio senza opportune

protezioni. Indossare guanti protettivi e in-

dumenti protettivi.



Aprire il coperchio del contenitore di

ghiaccio secco.



Verificare l'assenza di corpi estranei e

di condensa nel contenitore di ghiaccio

secco, eventualmente rimuoverli.



Aggiungere il ghiaccio secco in pellets

nel contenitore.

Attenzione

Rischio di danneggiare l'apparecchio. Im-

piegare solo ghiaccio secco in pellets per

pulire gli oggetti con il getto. L'impiego di al-

tre sostanze comporterebbe il decadimento

della Garanzia.



Chiudere il coperchio del contenitore di

ghiaccio secco.

Avvertenza

Per evitare guasti causati da ghiaccio sec-

co in pellets scongelatosi, consumare pre-

feribilmente l'intero contenuto del

contenitore di ghiaccio secco prima di riem-

pirlo di nuovo. Attivare l'apparecchio fino al

completo svuotamento del contenitore di

ghiaccio secco o svuotare il contenitore

con la funzione di svuotamento del ghiac-

cio secco prima di interruzioni prolungati di

lavoro.

Avvertenza

Le impostazioni variano in funzione del ma-

teriale costruttivo dell'oggetto da pulire e in

base allo sporco.



Sbloccare il pulsante d'arresto d'emer-

genza girandolo.



Posizionare l'interruttore dell'apparec-

chio su "I".



Girare l'interruttore a chiave in senso

orario.



Regolare la pressione del getto con i ta-

sti Aumentare/ridurre la pressione del

getto.

Avvertenza

Più alto il valore della pressione del getto,

più efficace l'effetto pulente.



Regolare il dosaggio del ghiaccio secco

con i tasti Aumentare/ridurre il dosaggio

del ghiaccio secco.

Prolunga dell'ugello (accessori)

Impugnatura.(accessori)

Illuminazione di lavoro (accessorio)

Collegare l'aria compressa

Effettuare l'allacciamento alla rete

Uso

Aggiungere del ghiaccio secco.

Impostazioni

36

IT



-

5



Ruotare l'interruttore a chiave in senso

antiorario e rimuovere la chiave.

Con la chiusura automatica del foro del-

la chiave si impedisce che possa attec-

chire lo sporco durante il

funzionamento.

Con la chiave estratta l'apparecchio è

protetto contro la modifica delle impo-

stazioni e l'azzeramento dei valori stati-

stici.



I lavori di manutenzione vanno effettua-

ti "ogni giorno prima della messa in fun-

zione" (vedi capitolo "Cura e

manutenzione").



Pericolo

Pericolo di lesioni causate da espulsioni di

ghiaccio secco in pellets. Non puntare la pi-

stola a getto su persone. Allontanare terzi

dal luogo di impiego ed impedire l'accesso

durante il funzionamento (p.es. montando

delle barriere).

Non toccare l'apertura dell'ugello o il getto

di ghiaccio secco durante il funzionamento.

Prima di scollegare la pistola a getto dal

tubo flessibile del prodotto per il trattamen-

to a getto e quest'ultimo dall'apparecchio

chiudere tassativamente  l'alimentazione di

aria compressa, depressurizzare l'appa-

recchio e togliere il connettore dalla presa

elettrica.



Sbarrare l'area di lavoro per impedire

l'accesso di persone durante il funzio-

namento.



Pericolo

Pericolo di asfissia per la presenza di dios-

sido di carbonio. Il ghiaccio secco in pellets

è costituito da diossido di carbonio allo sta-

to solido. Il contenuto di diossido di carbo-

nio dell'aria presente nell'area di lavoro

aumenta durante il funzionamento dell'ap-

parecchio. Aerare opportunamente l'area

di lavoro ed impiegare eventualmente un

dispositivo di allarme. Una eccessiva con-

centrazione di diossido di carbonio nell'aria

respirata si manifesta con i seguenti sinto-

mi:

–

3...5%: Cefalea, elevata frequenza re-

spiratoria.

–

7...10%: Cefalea, nausea, in alcuni casi

svenimento.

Se si manifestano questi sintomi spegnere

immediatamente l'apparecchio ed uscire

all'aperto. Riprendere il lavoro solo dopo

aver provveduto a migliorare il sistema di

aerazione o impiegando di un apparecchio

ausiliarie di respirazione.

Osservare la scheda di sicurezza del pro-

duttore del ghiaccio secco.



Pericolo

Pericolo causato da sostanze nocive. Nel

caso in cui durante il trattamento si possa-

no creare polveri nocive per la salute è ne-

cessario che prima degli interventi vengano

prese delle misure di sicurezza.



Pericolo

Rischio di esplosione!

Non trattare contemporaneamente metalli

leggeri e componenti contenenti ferro.

Nel caso in cui vengano trattati in alternan-

za metalli leggeri e componenti contenenti

ferro è necessario che prima del trattamen-

to l'area di lavoro ed il dispositivo di aspira-

zione vengano liberati dall'altro materiale.



Se il lavoro viene svolto in ambienti an-

gusti provvedere ad una adeguata ae-

razione per mantenere la

concentrazione di diossido di carbonio

nell'aria all'interno dell'ambiente sotto il

livello di potenziale pericolo.



All'occorrenza fissare l'oggetto di puli-

zia.



Pericolo

Rischio di lesioni causate da scariche elet-

trostatiche, rischio di danneggiamento del-

le unità elettroniche. L'oggetto da pulire

può accumulare energia elettrica durante le

operazioni di pulizia. Provvedere alla mes-

sa a terra dell'oggetto da pulire e mantener-

la durante l'intera operazione di pulizia.

몇

Attenzione

Pericolo di danneggiamento a causa di cor-

pi estranei caduti nel contenitore di ghiac-

cio secco. Durante il funzionamento tenere

chiuso il coperchio del contenitore di ghiac-

cio secco.



Collegare la fune di messa a terra (solo

per IB 7/40 Advanced) in modo elettri-

camente conduttivo all'oggetto da pulire

o collegare a massa l'oggetto di pulizia

in altro modo.



Indossare indumenti protettivi, guanti

protettivi, occhiali protettivi a tenuta sta-

gna e dispositivi di protezione per le

orecchie.



Attivare l'alimentazione di aria com-

pressa.



Sbloccare il pulsante d'arresto d'emer-

genza girandolo.



Trovare sia una postazione che una po-

sizione del corpo sicura per evitare di

perdere l'equilibrio a causa della forza

repulsiva della pistola a getto.

Per impedire un contraccolpo è possibi-

le impostare un incremento graduale

della pressione del getto (vedi „Funzio-

namento/Impostazioni di base“ della

voce di menu Avvio immediato).



Premere il pulsante di sicurezza della

pistola a getto.



Attivare il getto di ghiaccio secco trami-

te la leva a scatto della pistola a getto

ed effettuare la pulizia.

Avvertenza

Nel modello di apparecchio IB 7/

40 Advanced il dosaggio del pellet di ghiac-

cio a secco può essere attivato e disattivato

con il dosaggio del ghiaccio a secco on/off

della pistola a getto. Con il dosaggio disat-

tivato il tasto è rosso e sul display è visua-

lizzato il messaggio „Ice off“.

Nel modello dell'apparecchio

IB 7/

40 Advanced è possibile inoltre impostare

la pressione del getto e la quantità di ghiac-

cio a secco sulla pistola a getto.

몇

Attenzione

Rischio di danneggiare il dispositivo di do-

saggio a causa di sporco. Tenere chiuso il

coperchio del contenitore di ghiaccio secco

durante il funzionamento a getto. Questo

evita l'introduzione di sporco staccatosi.



Rilasciare la leva della pistola a getto.



Premere il pulsante d'arresto d'emer-

genza.

In questo modo viene bloccato sia il dosag-

gio del ghiaccio secco sia il flusso d'aria

che fuoriesce dall'ugello.



Interrompere l'alimentazione di aria

compressa.



Sbloccare il pulsante d'arresto d'emer-

genza girandolo.



Rilasciare la leva della pistola a getto.



La pistola a getto può essere inserita

nel supporto posto sull'apparecchio du-

rante le interruzioni di lavoro.

Avvertenza

Il ghiaccio secco in pellets può sciogliersi

nel contenitore di ghiaccio secco durante

eventuali intervalli prolungati di lavoro. Non

interrompere il funzionamento per più di 20

minuti. In caso di interruzioni prolungate

svuotare il contenitore di ghiaccio a secco.

Un separatore d'acqua depura l'aria com-

pressa alimentata nell'apparecchio. In que-

sto modo nel separatore d'acqua si

raccoglie la condensa che di tanto in tanto

deve essere svuotata.



Posizionare il contenitore di raccolta

sotto lo scarico della condensa.



Aprire lentamente la valvola di decom-

pressione ed attendere la fuoriuscita

della condensa dall'apparecchio.

Avvertenza

Per la tutela dell'ambiente si prega di smal-

tire la condensa a regola d'arte.



Posizionare l'interruttore dell'apparec-

chio su "I".



Premere brevemente il tasto Statistica

per visualizzare la durata del funziona-

mento.

t: Durata di funzionamento dall'ultimo

azzeramento.

T: Durata di funzionamento complessi-

va.



Premere brevemente il tasto Statistica

per visualizzare la quantità di ghiaccio a

secco trattata.

Funzionamento

Spegnimento in caso di emergenza

Attivazione in seguito ad un arresto

d'emergenza

Interrompere il funzionamento

Fare scaricare la condensa

Funzione statistica

Richiamo dei valori

37

IT
