4



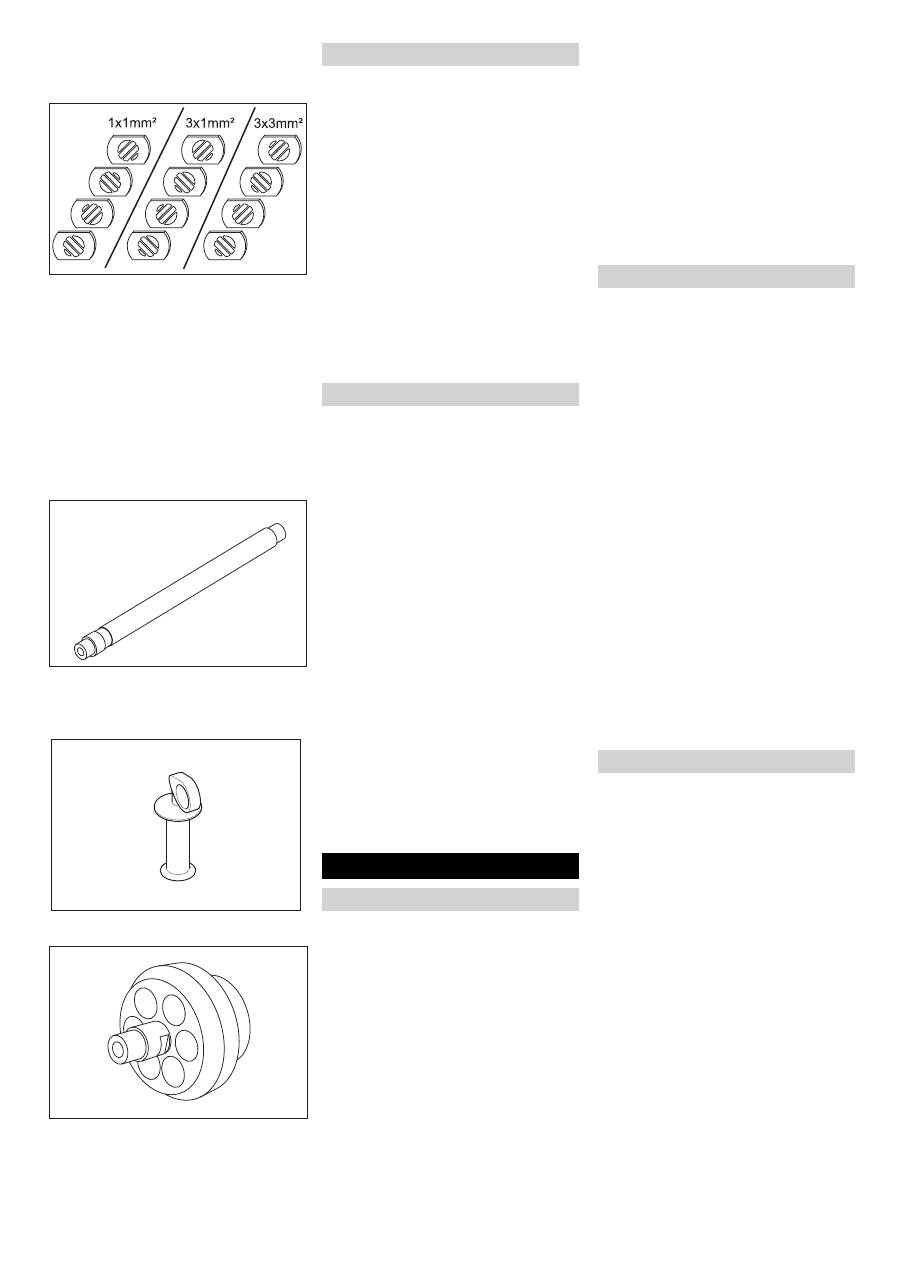

Schroefverbinding losdraaien.



Magazijn met geperforeerde platen uit-

nemen.



Geperforeerde platen als boven aange-

geven in het magazijn rangschikken (3

mogelijkheden). De aangegeven maten

op de afbeelding hebben betrekking tot

de afmeting van de openingen.



Plaats het magazijn met de geperfo-

reerde platen in de scrambler.



Schroefverbinding aanbrengen en vast-

zetten.

Tussen spuitpistool en sproeier kan een

verlenging geplaatst worden.

De handgreep kan aan het verlengstuk

worden bevestigd.

De werkverlichting wordt tussen het spuit-

pistool en de sproeier aangebracht. Het in-

en uitschakelen is in het hoofdstuk "Bedie-

ning/basisinstellingen" beschreven.

Waarschuwing

Voor een storingsvrije werking moet de

luchtdruk een laag vochtigheidsgehalte

(maximum 5% relatieve luchtvochtigheid,

dooipunt onder 0°C) vertonen. De pers-

lucht moet vrij zijn van olie, vuil en vreemde

voorwerpen.

De perslucht moet droog en vrij van olie

zijn, achter de compressor moet tenminste

een nakoeler en een afscheider gescha-

keld zijn.



Drukontlastklep sluiten.



Perslucht-toevoerleiding aan de pers-

luchtaansluiting van het apparaat aan-

sluiten.

De maximaal toegestane toevoerdruk

van 1MPa (10 bar) mag niet worden

overschreden.



Gevaar

Gevaar door elektrische schok.

Het gebruikte stopcontact moet geïnstal-

leerd worden door een electricien en moet

voldoen aan IEC 60364-1.

Het apparaat mag enkel aangesloten wor-

den aan een stroomvoorziening met aar-

ding.

Het gebruikte stopcontact moet makkelijk

toegankelijk zijn en zich 0,6 tot 1,9 m bo-

ven de vloer bevinden.

Het gebruikte stopcontact moet binnen het

zichtbereik van de bediener staan.

Het apparaat moet beveiligd zijn door een

FI-veiligheidsschakelaar van het type B, 30

mA.

Stroomleiding van het apparaat voor elk

gebruik controleren op beschadigingen.

Apparaat met een beschadigde stroomka-

bel niet gebruiken.  Beschadigde kabel

door electricien laten vervangen.

Het verlengsnoer moet een IPX4-bescher-

ming garanderen en de kabeluitvoering

moet minstens overeenkomen met H 07

RN-F 3G1,5.



Netstekker in het stopcontact steken.



Gevaar

Gevaar van brandwonden door droog ijs.

Droog ijs heeft een temperatuur van -79 °C.

Droog ijs en koude onderdelen van het ap-

paraat nooit onbeschermd aanraken. Vei-

ligheidshandschoenen en veiligheidskledij

dragen.



Deksel droogijsreservoir openen.



Droogijsreservoir op vreemde voorwer-

pen en condensaat controleren, vreem-

de voorwerpen en condensaat

verwijderen.



Droogijsbrokjes in het reservoir vullen.

Voorzichtig

Beschadigingsgevaar voor het apparaat.

Als spuitmiddel mogen alleen droogijsbrok-

jes gebruikt worden. Het gebruik van ande-

re spuitmiddelen leidt tot het verval van de

garantie.



Deksel droogijsreservoir sluiten.

Waarschuwing

Om storingen door samensmelten van

droogijspellets te vermijden, is het zinvol de

inhoud van het droogijsreservoir volledig te

verbruiken vooraleer nieuw droogijs gevuld

wordt. Voor langere werkonderbrekingen

moet het apparaat worden gebruikt tot het

droogijsreservoir leeg is of het reservoir

met de functie Droogijslediging worden ge-

leegd.

Instructie

De instellingen zijn afhankelijk van het ma-

teriaal van het reinigingsobject en de ver-

ontreiniging.



Nood-stop-knop door draaien ontgren-

delen.



Apparaatschakelaar op „I“ stellen.



Sleutelschakelaar met de wijzers van

de klok draaien.



Straaldruk met de toetsen Straaldruk

verhogen/verlagen instellen.

Instructie

Hoe hoger de ingestelde spuitdruk, hoe ho-

ger (agressiever) de reinigingswerking.



Droogijsdosering met de toetsen

Droogijsdosering verhogen/verlagen in-

stellen.



Sleutelschakelaar tegen de wijzers van

de klok in draaien en sleutel uitnemen.

Door het automatische sluiten van het

sleutelgat wordt vervuiling tijdens de

werking voorkomen.

Bij uitgenomen sleutel is het apparaat

tegen verstellen van de instellingen en

resetten van de statistische waarden

beveiligd.



Onderhoudswerkzaamheden „dagelijks

voor het bedrijfsbegin“ uitvoeren (zie

hoofdstuk „Onderhoud en instandhou-

ding“).



Gevaar

Verwondingsgevaar door rondslingerende

droogijsbrokjes. Spuitpistool niet op perso-

nen richten. Derden verwijdern van de ge-

bruiksplaats en ervoor zorgen dat tijdens

de werking geen persoon in de buurt kun-

nen komen (bijv. door afsluiting).

Tijdens de werking de sproeiopening niet

aanraken of niet in de droogijsstraal grij-

pen.

Voor het scheiden van de verbinding tus-

sen spuitpistool en spuitmiddelslang en

tussen spuitmiddelslang en apparaat zeker

de luchtdruktoevoer afsluiten, het apparaat

drukvrij maken en de stroomstekker uit het

stopcontact trekken.



Werkbereik afzetten om de toegang

van personen tijdens de werking te ver-

hinderen.

Sproeierverlenging (toebehoren)

Handgreep (toebehoren)

Werkverlichting (accessoires)

Luchtdruk aansluiten

Netaansluiting opbouwen

Bediening

Droog ijs vullen

Instellingen

Gebruik

47

NL



-

5



Gevaar

Verstikkingsgevaar door kooldioxide. De

droogijsbrokjes bestaan uit vaste kooldioxi-

de. Bij de werking van het apparaat stijgt

het kooldioxidegehalte in de lucht op de

plaats van gebruik. Werkplaats voldoende

verluchten, indien nodig een waarschu-

wingstoestel gebruiken. Symptomen van

hoge kooldioxideconcentratie in de adem:

–

3...5%: hoofdpijn, hoge ademfrequen-

tie.

–

7...10%: hoofdpijn, braakneigingen,

eventueel bewusteloosheid.

Bij het optreden van die symptomen het ap-

paraat onmiddellijk uitschakelen en naar

buiten gaan, bij de verderzetting van het

werk de verluchtingsmaatregelen verbete-

ren of een beademingstoestel gebruiken.

Veiligheidsgegevensblad van de droogijs-

fabrikant in acht nemen.



Gevaar

Gevaar door gezondheidsschadelijke stof-

fen Indien bij de verwerking stof dat scha-

delijk is voor de gezondheid kan ontstaan,

moeten voor het begin van de werkzaam-

heden overeenkomstige veiligheidsmaat-

regelen getroffen worden.



Gevaar

Explosiegevaar!

Lichte metalen en ijzerhoudende onderde-

len niet tegelijkertijd bewerken.

Indien afwisselend lichte metalen en ijzer-

houdende onderdelen bewerkt worden,

moeten de werkruimte en de afzuiginrich-

ting voor de bewerking van het andere ma-

teriaal gereinigd worden.



Bij het werken in kleine ruimten moet

gezorgd worden voor voldoende ver-

luchting om de kooldioxideconcentratie

in de ruimte onder de gevaarlijke waar-

de te houden.



Reinigingsobject indien nodig vastzet-

ten.



Gevaar

Verwondingsgevaar door elektrostatische

ontladingen, beschadigingsgevaar voor

elektronische componenten. Bij het reini-

gen kan het reinigingsobject elektrisch ge-

laden worden. Reinigingsobject elektrisch

aarden en aarding tijdens het volledige rei-

nigingsproces behouden.

몇

Waarschuwing

Beschadigingsgevaar door vreemde voor-

werpen die in het droogijsreservoir vallen.

Tijdens de werking het deksel van het

droogijsreservoir gesloten houden.



Aardingskabel (alleen bij IB 7/

40 Advanced) elektrisch geleidend met

het reinigingsobject verbinden of reini-

gingsobject op een andere manier aar-

den.



Veiligheidskledij, veiligheidshand-

schoenen, nauwaansluitende veilig-

heidsbril en oorbescherming dragen.



Luchtdruktoevoer activeren.



Nood-stop-knop door draaien ontgren-

delen.



Veilige standplaats kiezen en een goe-

de lichaamshouding aannemen om

door de reactiedruk van het spuitpistool

het evenwicht niet te verliezen.

Om het plotselinge optreden van een

terugslag te voorkomen kan een lang-

zame stijging van de straaldruk worden

ingesteld (zie "Bediening/basisinstellin-

gen" menupunt Softstart).



Beveiligingsknop van het spuitpistool

indrukken.



Droogijsstraal activeren door het bedie-

nen van de hendel van het spuitpistool

en reinigingsproces uitvoeren.

Waarschuwing

Bij de variant IB 7/40 Advanced kan de toe-

voeging van droogijsbrokjes uit- en inge-

schakeld worden met de knop

Droogijsdosering uit/in op het spuitpistool.

Bij een uitgeschakelde dosering brandt de

knop rood, op het display wordt „Ice off“

weergegeven.

Tevens kan bij de variant

IB 7/

40 Advanced de spuitdruk en de hoeveel-

heid droogijs aan het spuitpistool veran-

derd worden.

몇

Waarschuwing

Beschadigingsgevaar voor het doseerap-

paraat door vuil. Bij de straalwerking het

deksel van het droogijsreservoir gesloten

laten om het binnendringen van afgestraal-

de verontreinigingen te verhinderen.



Hendel van het spuitpistool loslaten.



Noodstopknop indrukken.

De droogijsdosering wordt stilgelegd en de

luchtstroom uit de sproeier wordt onderbro-

ken.



Luchtdruktoevoer onderbreken.



Nood-stop-knop door draaien ontgren-

delen.



Hendel van het spuitpistool loslaten.



Bij pauzen kan het spuitpistool op de

houder aan het apparaat geplaatst wor-

den.

Waarschuwing

Bij langdurige bedrijfsonderbrekingen kun-

nen de droogijspellets in het droogijsreser-

voir samensmelten. Werk indien mogelijk

niet langer dan 20 minuten onderbreken.

Bij langere onderbrekingen moet het

droogijsreservoir worden geledigd.

Een waterfascheider reinigt de naar het ap-

paraat geleide perslucht. Daardoor verza-

melt zich condensaat in de

waterfascheider, die af en toe leeggemaakt

moet worden.



Opvangbak onder de condensaataf-

voer zetten.



Drukontlastklep langzaam openen en

wachten tot het condensaat uit het ap-

paraat is weggelopen.

Waarschuwing

Ter bescherming van het milieu moet het

condensaat conform de geldige bepalingen

worden weggedaan.



Apparaatschakelaar op „I“ stellen.



Toets statstiek even indrukken, de be-

drijfsduur wordt aangegeven.

t: Bedrijfsduur sinds de afgelopen reset.

T: Totale bedrijfsduur.



Toets statstiek even indrukken, de ver-

werkte droogijshoeveelheid wordt aan-

gegeven.

m: Droogijshoeveelheid sinds de afge-

lopen reset.

M: Droogijshoeveelheid totaal.



Toets statstiek even indrukken, het ge-

middelde droogijsverbruik wordt aange-

geven.

q: Gemiddeld droogijsverbruik sinds de

afgelopen reset.

Q: Gemiddeld droogijsverbruik totaal.



Sleutelschakelaar met de wijzers van

de klok draaien.



Toets statistiek gedurende 4 sec. in-

drukken.

Waarschuwing

De totale waarden kunnen niet worden ge-

wist.



Toetsen straaldruk verhogen en straal-

druk verlagen tegelijk indrukken en in-

gedrukt houden, sleutelschakelaar met

de wijzers van de klok draaien.

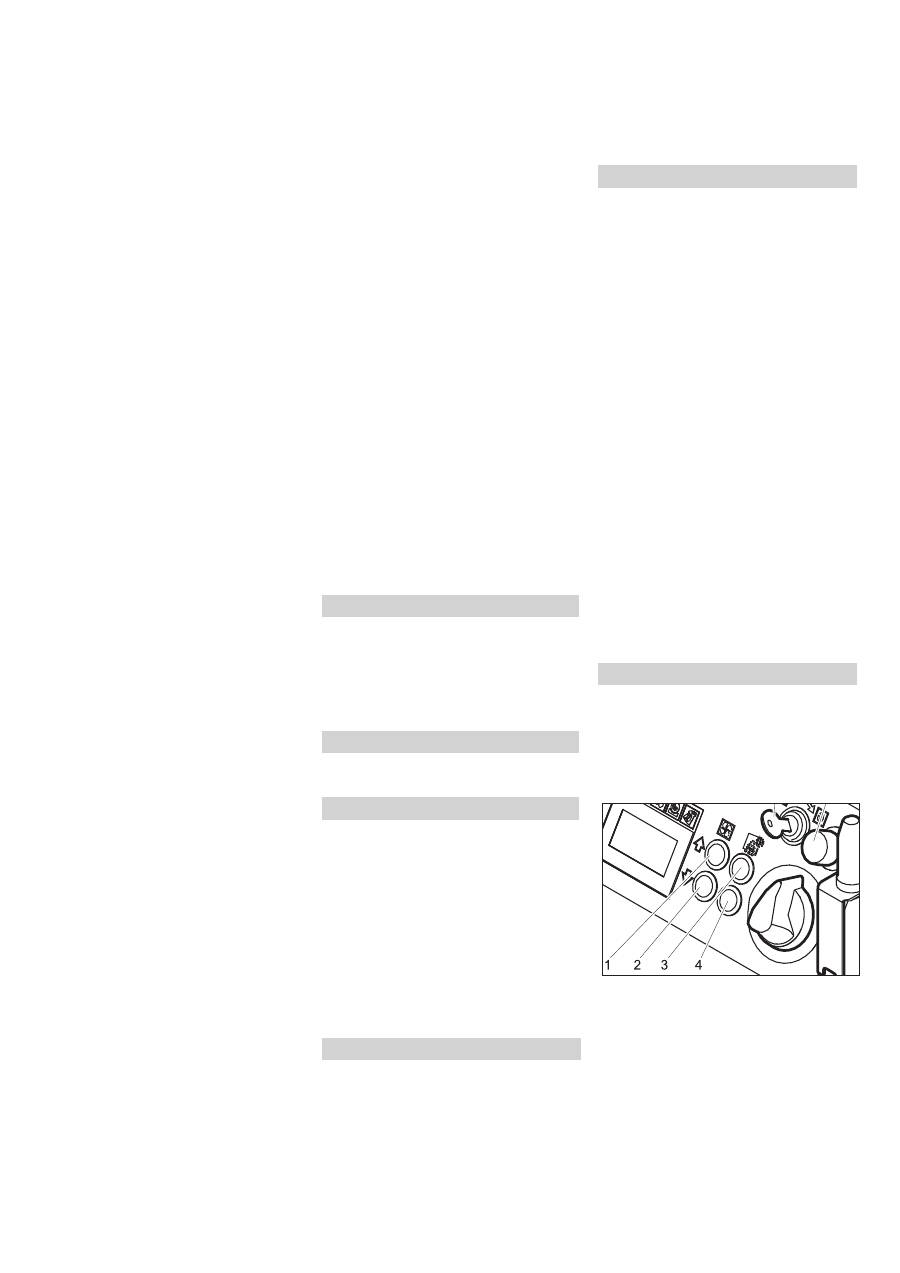

In de bedrijfsmodus Basisinstellingen heb-

ben de toetsen de volgende functies:

1 Waarde verhogen

2 Waarde verlagen

3 Menupunt omhoog

4 Menupunt omlaag

Uitschakelen in noodgevallen

Inbedrijfname na noodstop

Werking onderbreken

Condensaat aflaten

Statistiek-functie

Waarden opvragen

Waarden resetten

Basisinstellingen
