Karcher Nettoyeur cryogénique IB 7-40 Classic: Käyttö

     -

4



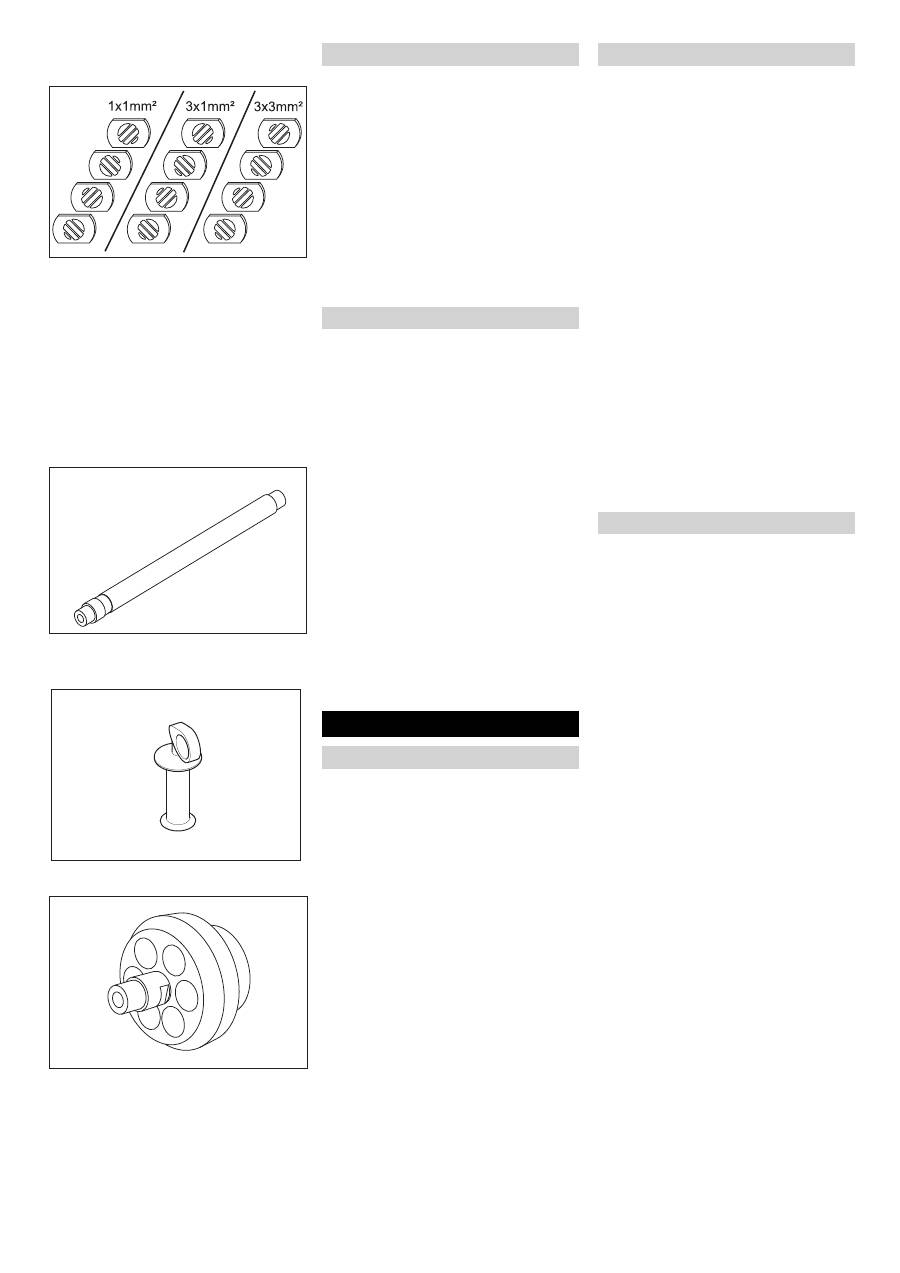

Ruuvaa irti kierrekiinnitin.



Poista makasiini reikälevyineen.



Aseta reikälevyt makasiiniin kuten yllä

on esitetty (3 mahdollisuutta). Kuvassa

olevat mitat koskevat läpimenoaukko-

jen suuruutta.



Aseta makasiini reikälevyineen murs-

kaimeen.



Kierrä ja kiristä kierrekiinnitin paikal-

leen.

Ruiskupistoolin ja suuttimen väliin voidaan

asentaa jatko.

Käsikahvan voi kiinnittää jatkoputkeen.

Työvalaisin kiinnitetään ruiskupistoolin ja

suuttimen väliin. Valaistuksen päälle- ja

poiskytkentä on kuvattu luvussa "Käyttö/

perusasetukset".

Ohje

Jotta laitteen käyttö tapahtuu häiriöttä, pai-

neilman ilmankosteuden on oltava alhainen

(suhteellinen ilmankosteus enintään 5 %,

kastepiste alle 0°C). Paineilmassa ei saa

olla öljyä, likaa tai vieraita esineitä.

Paineilman on oltava kuivaa ja öljytöntä, ja

kompressorin perään on liitettävä vähin-

tään jälkijäähdytin ja erotuslaite.



Sulje paineenpoistoventtiili.



Liitä paineilman syöttöjohto laitteen pai-

neilman tuloliittimeen.

Maksimia sallittua syöttöpainetta 1MPa

(10 bar) ei saa ylittää.



Vaara

Sähköiskun aiheuttama vaara.

Käytettävä pistorasia on asennettava säh-

köasentajan toimesta ja sen on oltava IEC

60364-1:n mukainen.

Laitteen saa liittää vain virransyöttöön, jos-

sa on suojamaadoitus.

Käytettävän pistorasian tulee olla helppo-

pääsyisessä paikassa ja 0,6...1,9 m kor-

keudella lattiasta.

Käytettävän pistorasian pitää olla käyttäjän

näkyvyysalueella.

Laite on varustettava 30 mA:n FI-turvakyt-

kimellä, tyyppi B.

Tarkasta ennen jokaista käyttökertaa, ettei

laitteen verkkojohto ole vahingoittunut. Laitet-

ta ei saa käyttää, jos verkkojohto on vahin-

goittunut.  Anna sähköalan ammattilaisen

vaihtaa vaurioitunut verkkojohto.

Jatkojohto on oltava IPX4-suojattu ja sen

on vastattava vähintään standardin H 07

RN-F 3G1,5 mukaisia vaatimuksia.



Liitä virtapistoke pistorasiaan.



Vaara

Paleltumisvammojen vaara. Kuivajään

lämpötila on -79 °C. Älä koskaan koske kui-

vajäähän tai laitteen kylmiin osiin ilman

suojaa. Käytä suojahansikkaita ja suoja-

vaatetusta.



Avaa kuivajääsäiliön kansi.



Tarkasta kuivajääsäiliö vierasesineiden

ja kondensaatin varalta, poista vie-

rasesineet ja kondensaatti.



Lisää kuivajääpellettejä säiliöön.

Varo

Laitteen vaurioitumisvaara. Suihkutusai-

neena saa käyttää ainoastaan kuivajääpel-

lettejä. Muiden suihkutusaineiden käyttö

aiheuttaa takuun mitätöimisen.



Sulje kuivajääsäiliön kansi.

Ohje

Kannattaa käyttää kaikki kuivajääsäiliön si-

sältämä kuivajää ennen uuden kuivajään li-

säämistä, näin vältetään sulaneiden

kuivajääpellettien aiheuttamat häiriöt. En-

nen töiden pidempiaikaista keskeyttämistä,

käytä laitetta kunnes kuivajääsäiliö on tyhjä

tai tyhjennä säiliö toiminnalla kuivajääsäili-

ön tyhjennys.

Ohje

Säädöt riippuvat puhdistettavan kohteen

materiaalista ja liasta.



Vapauta hätä-seis-painike lukituksesta

sitä kiertämällä.



Aseta valintakytkin asentoon "l".



Kierrä avainkytkintä myötäpäivään.



Säädä ruiskutuspainetta painikkeilla

ruiskutuspaineen suurennus/pienen-

nys.

Ohje

Mitä suurempi suihkupaine, sitä parempi

(aggressiivisempi) puhdistusvaikutus.



Säädä kuivajään annostelua painikkeil-

la kuivajääannostelun lisäys/pienen-

nys.



Kierrä avainkytkintä vasemmalle ja

poista avain.

Avaimenreiän automaattinen sulkeutu-

minen estää sen likaantumisen käytön

aikana.

Kun avain on vedetty pois avainkytki-

mestä, laite on varmistettu säätöjen

muuttamisen ja tilastoarvojen nollaami-

sen varalta.



Suorita kohdan "päivittäin ennen käyt-

töönottoa" mukaiset huoltotyöt (katso

kappale "Huolto ja hoito").



Vaara

Kuivajääpellettien aiheuttama loukkaantu-

misvaara. Älä suuntaa suihkupistoolia ihmi-

siä kohti. Huolehdi, ettei käyttöalueella ole

käytön aikana muita ihmisiä kuin käyttäjä.

Estä asiaankuulumattomien henkilöiden

pääsy käyttöalueelle rajoittamalla se.

Älä koske käytön aikana suuttimen auk-

koon tai kuivajääsuihkuun.

Paineilman syöttö on ehdottomasti katkais-

tava, laite käytettävä paineettomaksi ja vir-

tapistoke vedettävä pistorasiasta ennen

ruiskupistoolin ja suihkutusaineletkun väli-

sen liitoksen ja suihkutusaineletkun ja lait-

teen välisen liitoksen irtikytkemistä.



Rajaa työskentelyalue, jotta sinne ei

pääse muita ihmisiä laitteen käytön ai-

kana.



Vaara

Hiilidioksidin aiheuttama tukehtumisvaara.

Kuivajääpelletit koostuvat kiinteästä hiilidi-

oksidista. Työskentelyalueen ilman hiilidi-

oksidipitoisuus kasvaa laitteen käytön

aikana. Huolehdi työskentelyalueen ilmas-

toinnista, käytä tarvittaessa kaasuvaroitin-

ta. Seuraavassa oireita hengitysilman

hiilidioksidipitoisuuden ollessa korkea:

–

3 - 5 %: päänsärkyä, tiheä hengitystah-

ti.

–

7 - 10 %: päänsärkyä, pahoinvointia, ta-

juttomuus.

Jos edellä mainittuja oireita ilmenee, sulje

laite välittömästi ja siirry raikkaaseen il-

maan. Ennen kuin jatkat laitteen käyttöä,

paranna työskentelyalueen ilmastointia tai

käytä hengityslaitetta.

Noudata kuivajäävalmistajan turvaohjeita.

Suuttimen jatko (lisävaruste)

Käsikahva (lisävaruste)

Työvalaisin (lisävaruste)

Paineilman liittäminen

Liittäminen sähköverkkoon

Käyttö

Kuivajään lisääminen

Asetukset

Käyttö

109

FI



-

5



Vaara

Terveydelle haitallisten aineiden aiheutta-

ma vaara. Jos käsittelyn aikana voi muo-

dostua terveydelle vaarallisia pölyjä, ennen

töiden aloittamista on ryhdyttävä vastaaviin

turvatoimenpiteisiin.



Vaara

Räjähdysvaara!

Älä käsittele samaan aikaan kevytmetalleja

ja rautapitoisia osia.

Jos käsitellään vuorotellen kevytmetalleja

ja rautapitoisia osia, työtila ja imurointilait-

teisto on puhdistettava edellisestä materi-

aalista ennen toisen materiaalin käsittelyä.



Huolehdi ahtaissa tiloissa työskennel-

lessäsi ilmanvaihdosta, jotta hiilidioksi-

dipitoisuus pysyy vaarallisen arvon

alapuolella.



Kiinnitä puhdistettava kohde tarvittaes-

sa paikalleen.



Vaara

Sähköstaattisten purkausten aiheuttama

loukkaantumisvaara, sähköisten osaryhmi-

en vahingoittumisvaara. Puhdistettava

kohde saattaa puhdistuksen aikana latau-

tua sähköisesti. Maadoita puhdistettava

kohde sähköisesti ja ylläpidä maadoitus

koko puhdistuksen ajan.

몇

Varoitus

Kuivajääsäiliöön tippuvat vieraat esineet ai-

heuttavat vaurioitumisriskin. Käytön aikana

kuivajääsäiliön kannen on oltava kiinni.



Liitä maadoitusköysi (vain laitteessa

IB 7/40 Advanced) sähköä johtavasti

puhdistettavaan kohteeseen tai maa-

doita puhdistettava kohde muulla taval-

la.



Käytä suojavaatetusta, suojahansikkai-

ta, tiiviisti istuvia ja hyvin suojaavia suo-

jalaseja sekä kuulosuojaimia.



Aktivoi paineilman syöttö.



Vapauta hätä-seis-painike lukituksesta

sitä kiertämällä.



Seiso turvallisella alustalla ja ota tukeva

asento, jotta ruiskupistoolin takaisku-

voima ei häiritse tasapainoasi.

Iskumaisen rekyylipotkun estämiseksi

ruiskutuspaineen nousua voi säätää hi-

taammalle (katso luvun "Käyttö/perus-

asetukset" valikkokohtaa Softstart).



Paina ruiskupistoolin varmistinnuppi si-

sään.



Käynnistä kuivajääruiskutus painamalla

ruiskupistoolin laukaisuvipua ja suorita

puhdistustyöt.

Ohje

Kuivajään annostelun voi laiteversiossa

IB 7/40 Advanced kytkeä pois/päälle ruis-

kupistoolissa olevalla painikkeella kuiva-

jään annostelu pois/päälle. Kun annostelu

on kytkettynä pois päältä, painikkeessa on

punainen valo ja näytöllä on ilmoitus "Ice

off“.

Lisäksi version

IB 7/40 Advanced ruisku-

pistoolista voi säätää ruiskutuspainetta ja

kuivajään määrää.

몇

Varoitus

Lian aiheuttama annostelulaitteen vaurioi-

tumisvaara. Pidä kuivajääsäiliön kansi sul-

jettuna suihkukäytön aikana, jotta säiliön ei

pääse suihkuamaan likaa.



Päästä ruiskupistoolin laukaisuvipu irti.



Paina hätä-seis-painiketta.

Kuivajään annostelu pysähtyy ja suuttimen

ilmavirtaus keskeytyy.



Keskeytä paineilman syöttö.



Vapauta hätä-seis-painike lukituksesta

sitä kiertämällä.



Päästä ruiskupistoolin laukaisuvipu irti.



Taukojen ajaksi voit asettaa ruiskupis-

toolin laitteessa olevaan pidikkeeseen.

Ohje

Pidempien käyttökatkosten aikana kuiva-

jääsäiliössä olevat kuivajääpelletit saatta-

vat sulaa. Älä keskeytä käyttöä 20

minuuttia pidemmäksi ajaksi. Jos käyttö-

katkokset ovat pitempiä, tyhjennä kuivajää-

säiliö.

Vedenerotin puhdistaa laitteeseen syöte-

tyn ilman. Tällöin vedenerottimeen kerään-

tyy kondenssivettä, joka on aika ajoin

poistettava.



Aseta keruusäiliö kondenssiveden

poistoaukon alapuolelle.



Avaa hitaasti paineenpoistoventtiiliä ja

odota, kunnes kondenssivesi on poistu-

nut laitteesta.

Ohje

Hävitä kondensaatti ympäristöystävällisesti

ympäristön suojelemiseksi.



Aseta valintakytkin asentoon "l".



Paina tilasto-painiketta, näytölle tulee

käyttöaika.

t: käyttöaika viimeisen nollauksen jäl-

keen.

T: kokonaiskäyttöaika.



Paina lyhyesti tilasto-painiketta, näytöl-

le tulee käytetyn kuivajään määrä.

m: kuivajään määrä viimeisen nollauk-

sen jälkeen.

M: kuivajään kokonaismäärä.



Paina lyhyesti tilasto-painiketta, näytölle

tulee keskimääräinen kuivajään kulutus.

q: kuivajään keskimääräinen kulutus

viimeisen nollauksen jälkeen.

Q: kuivajään keskimääräinen kokonais-

kulutus.



Kierrä avainkytkintä myötäpäivään.



Paina tilasto-painiketta 4 sekunnin

ajan.

Ohje

Kokonaislaskureita ei voida nollata.



Paina samanaikaisesti painikkeita ruis-

kutuspaineen suurennus ja ruiskutus-

paineen pienennys ja pidä painettuna,

kierrä avainkytkintä oikealle.

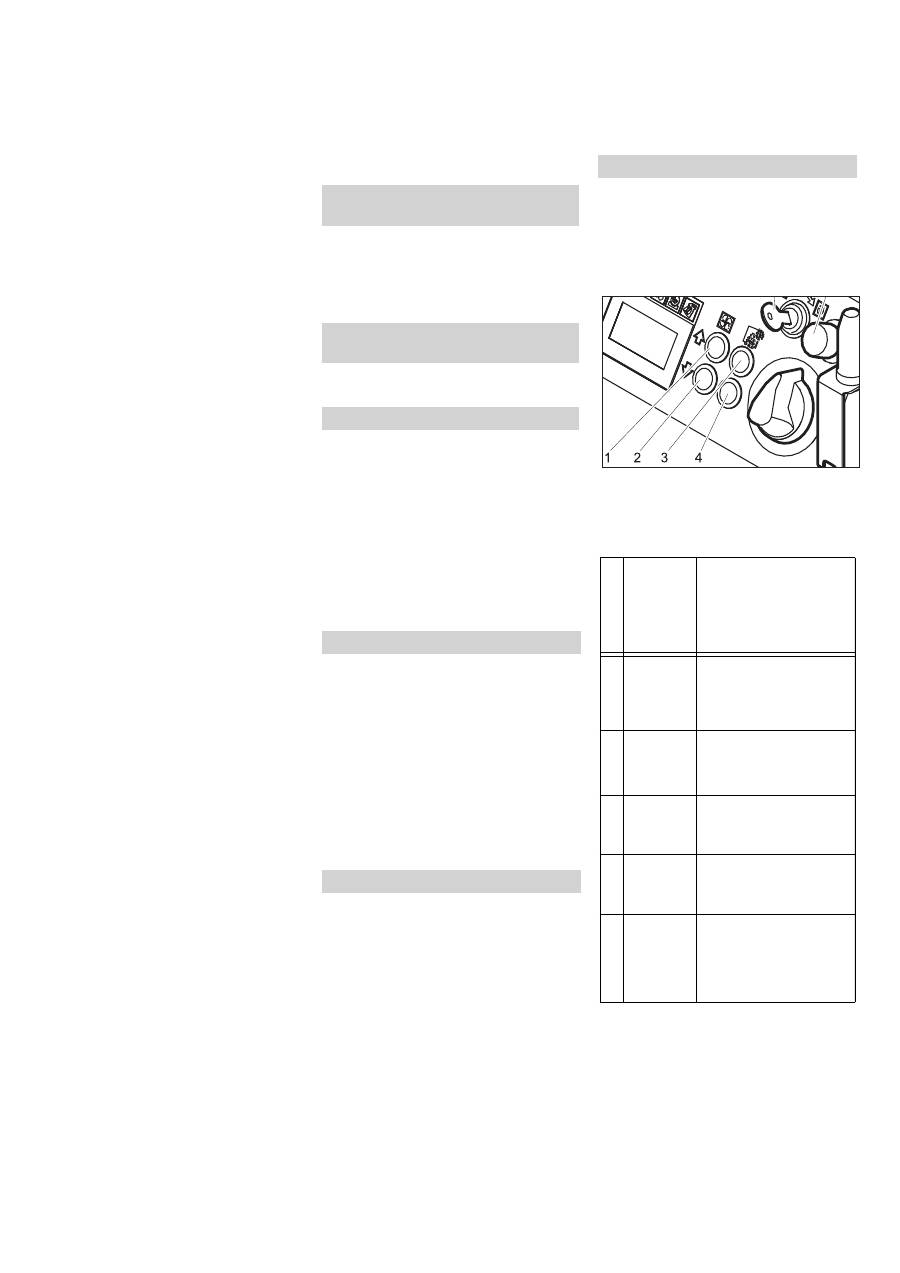

Painikkeilla on käyttötavassa perusasetuk-

set seuraavat toiminnat:

1 arvon suurennus

2 arvon pienennys

3 valikkokohta ylöspäin

4 valikkokohta alaspäin



Kierrä avainkytkintä vastapäivään.

Kytkentä pois päältä hätätilantees-

sa

Käyttöönotto hätä-seis-toiminnon

jälkeen

Käytön keskeytys

Kondenssiveden poistaminen

Tilasto-toiminta

Arvojen kysely

Arvojen nollaus

Perusasetukset

Valikkokohta

Säätö-

alue

Kuvaus

Softstart

0, 1, 2, 3,

4, 5 se-

kuntia

pehmytkäynnistys, vali-

tun ruiskutuspaineen

saavuttamisen kestoai-

ka

T_Dump

1, 2, 3, 4,

5 minuut-

tia

Kuivajään tyhjennystoi-

menpiteen kestoaika

Kieli

metric,

imperial

Mittayksiköt

metric: kg/h, MPa

imperial: lbs, psi

Lighting

ON/OFF

Suutinvalaistuksen (lisä-

varuste) päälle-/poiskyt-

kentä

Demo-Mode

ON/OFF

Esittelykäyttö: Käyttöä

simuloidaan, paineilman

ja kuivajään käyttö on

estettynä.

Perusasetusten päättäminen
