Karcher KM 120/150 R P 2SB: Kuljetus Koneen säilytys Hoito ja huolto

     -

10



Vain KM 120/150 R G ja R LPG: Kierrä

sytytystulppa ulos ja lisää n. 3 cm³ öljyä

sytytystulpan reikään. Anna moottorin

kiertää ilman sytytystulppaa useampia

kierroksia. Kierrä sytytystulppa paikoil-

leen.



Varmista, että lakaisukone pysyy pai-

koillaan, lukitse seisontajarru.



Puhdista lakaisukone sisä- ja ulkopuo-

lelta.



Pysäköi laite suojattuun ja kuivaan

paikkaan.



Irrota akun liittimet.



Lataa akku n. 2 kuukauden välein.



Avaa ja varmista laitekupu (kuva 3).

KM 120/150 R G:



Työnnä vipu suuntaan "OFF".

KM 120/150 R D:



Työnnä vipu asentoon "S".



Sulje laitekupu.



Sulje kaasuhana kiertämällä sitä myö-

täpäivään.

VARO

Loukkaantumis- ja vahingoittumisvaara-

vaara! Huomioi kuljetettaessa laitteen pai-

no.

몇

Varoitus

Laitetta lastattaessa vapaakäyntivivun on

oltava yleisesti lukittu ylempään reikään.

Vasta silloin ajokäyttö on käyttövalmis. Lai-

tetta on liikutettava nousuissa tai laskuissa

aina omalla käytöllä.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Vain KM 120/150 R G ja R D: Tyhjennä

polttoainesäiliö. Ime polttoaine ulos so-

pivalla pumpulla.



Vain KM 120/150 R LPG: Sulje kaasu-

pullonventtiili ja ota kaasupullo pois.

Noudata kaasupullon varastoinnissa

nestekaasu-moottoriajoneuvojen tur-

vallisuusvaatimuksia.



Varmista laite renkaiden kohdalta kiiloil-

la.



Varmista laite kiinnityshihnoilla tai köy-

sillä.



Lukitse seisontajarru.

Ohje

Huomioi perusrungossa sijaitsevien kiinni-

tysalueiden merkinnät (ketjusymbolit). Lait-

teen käyttö on sallittu lastaus- tai

purkaustarkoitusta varten vain nousuissa,

joiden kaltevuus on enint. 18 %.

VARO

Loukkaantumis- ja vahingoittumisvaara-

vaara! Huomioi säilytettäessä laitteen pai-

no.

Pysäköi laite suojattuun ja kuivaan paik-

kaan.



Laitteesta on sammutettava virta ja vir-

ta-avain poistettava virtalukosta ennen

laitteen huoltamista ja puhdistamista,

osien vaihtamista sekä säätämistä tois-

ta toimintoa varten.



Sähkölaitteita huollettaessa tai korjatta-

essa on akkupistoke tai akku irrotetta-

va.

–

Laitteen korjaustöitä saa suorittaa vain

valtuutetut asiakaspalvelupisteet tai ky-

seisen alan ammattihenkilöt, jotka tun-

tevat voimassaolevat

turvallisuussäädökset.

–

Siirrettävien, ammattikäyttöön tarkoitet-

tujen laitteiden käytössä on noudatetta-

va laitteita koskevia

turvallisuusmääräyksiä.

–

Käytä ainoastaan laitteessa olevia tai

käyttöohjeissa ilmoitettuja lakaisuteloja/

sivuharjoja. Muiden lakaisutelojen/sivu-

harjojen käyttö saattaa vaikuttaa turval-

lisuuteen.

–

Laitteen puhdistukseen ei saa käyttää

vesiletkua tai korkeapainepesuria (oi-

kosulkuvaara tai muu vaurioitumisvaa-

ra).



Vaara

Loukkaantumisvaara! Käytä pölynsuoja-

maskia ja suojalaseja.



Avaa ja varmista laitekupu (kuva 3).



Puhdista laite liinalla.



Puhalla laite puhtaaksi paineilmalla.



Sulje laitekupu.



Puhdista laite kostealla, miedolla pesu-

lipeällä kostutetulla liinalla.

Ohje

Älä käytä aggressiivisia puhdistusaineita.

Ohje

Käyttötuntilaskuri osoittaa huoltovälien

ajankohdan.

Päivittäinen huolto:



Tarkasta moottorin öljytaso.



Tarkasta akselikäytön öljytaso.



Tarkasta renkaiden ilmanpaine.



Vain KM 120/150 R LPG: Tarkasta kaa-

suletkut ja johtoliitokset.



Vain KM 120/150 R LPG: Tarkasta ja

puhdista tarvittaessa kaasupullon ruu-

viliitoksen kaasusuodatin (jokaisen

kaasupullonvaihdon yhteydessä).



Tarkasta kaikkien ohjauselementtien

toiminto.

Viikoittainen huolto:



Tarkasta polttoaine- tai kaasujohtojär-

jestelmän tiiviys.



Tarkasta lakaisujärjestelmän paluusuo-

datin.



Tarkasta ilmansuodatin.



Tarkasta lakaisuhydrauliikan öljytaso.



Tarkasta hydrauliletkujen tiiviys.



Tarkasta liikkuvien osien kevytkulkui-

suus.



Tarkasta tiivistyslistojen säätö ja kulu-

neisuus lakaisualueella.

Huolto 100 käyttötunnin välein:



Tarkasta polttoaine- tai kaasujohtojär-

jestelmän tiiviys.



Moottorin öljynvaihto (ensimmäinen

vaihto 20 käyttötunnin jälkeen).



Vain KM 120/150 R G ja R LPG: Tar-

kasta sytytystulppa.

Polttoainehanan sulkeminen (vain

KM 120/150 R G ja R D)

Kaasuhanan sulkeminen (vain KM

120/150 R LPG)

Kuljetus Koneen säilytys Hoito ja huolto

Yleisiä ohjeita

Laitteen sisäpuhdistus

Laitteen ulkoinen puhdistus

Huoltovälit

Asiakkaan suorittama huolto

195 FI



-

11



Tarkasta istuimen kosketusmaton toi-

minto.



Tarkasta akun happotaso.



Tarkasta käyttöhihnojen kireys, kulu-

neisuus ja toiminto (kiilahihnat ja pyörö-

hihnat).

Huolto kulumisen jälkeen:



Vaihda tiivistyslistat uusiin.



Vaihda lakaisutela uuteen.



Vaihda sivuharja uuteen.

Kuvaus katso luku Huoltotyöt.

Ohje

Kaikki asiakkaan tehtäviin kuuluvat huolto-

ja ylläpitotyöt on annettava koulutetun am-

mattihenkilön tehtäväksi. Tarvittaessa voi-

daan käyttää Kärcher-myyntiliikkeen

huoltopalveluja.

Huolto 20 käyttötunnin jälkeen:



Ensimmäisen tarkastuksen suoritus.

Huolto 100 käyttötunnin välein

Huolto 200 käyttötunnin välein

Huolto 300 käyttötunnin välein

Ohje

Takuun voimassaolo edellyttää, että val-

tuutettu Kärcher -asiakaspalvelu suorittaa

kaikki takuuaikana ajankohtaiset huoltotyöt

huoltokirjan mukaan.

Esivalmistelu:



Pysäytä lakaisukone tasaiselle pinnal-

le.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Lukitse seisontajarru.



Vaara

Loukkaantumisvaara! Korkealla tapahtu-

van tyhjennyksen yhteydessä roskasäiliö

on nostettava kokonaan ja lukittava.



Aseta varmistustuki nostosylinterin

männänvarteen ja varmista se.



Vaara

Moottorin jälkikäynnin aiheuttama louk-

kaantumisvaara! Odota moottorin sammut-

tamisen jälkeen 5 sekuntia. Tänä aikana on

pysyttävä ehdottomasti kaukana työalu-

eesta.



Anna laitteen riittävästi jäähtyä ennen

kaikkia huolto- ja korjaustöitä.

Älä kosketa kuumia osia, kuten käyttö-

moottoria ja pakokaasujärjestelmää.

Huomioi akkujen käsittelyssä ehdottomasti

seuraavat varoitukset:



Vaara

Räjähdysvaara! Älä laita työkaluja tai vas-

taavia akun päälle, ts. ei napojen eikä ken-

noliitosten päälle.



Vaara

Loukkaantumisvaara! Elä päästä koskaan

haavoja kosketukseen lyijyn kanssa. Puh-

dista aina kädet lopetettuasi akkuun koh-

distuvat työt.



Avaa ja varmista laitekupu (kuva 3).



Aseta akku jalustaan.



Ruuvaa jalusta kiinni akun pohjaan.



Liitä napaliitin (punainen kaapeli) plus-

napaan (+).



Liitä napaliitin miinusnapaan (-).



Vaara

Loukkaantumisvaara! Noudata turvalli-

suusmääräyksiä akkujen käsittelyssä.

Noudata latauslaitteen valmistajan käyttö-

ohjetta.



Irrota akun liittimet.



Liitä latauslaitteen plusnapakaapeli

akun plusnapaliitäntään.



Liitä latauslaitteen miinusnapakaapeli

akun miinusnapaliitäntään.



Liitä virtapistoke ja kytke latauslaite

päälle.



Lataa akku pienimmällä mahdollisella

latausvirralla.

몇

Varoitus

Tarkasta säännöllisesti hapolla täytettyjen

akkujen nestetaso.



Kierrä kaikki kennokannet ulos.



Jos nestetaso on liian alhainen, lisää

tislattua vettä merkintään asti kennoi-

hin.



Lataa akku.



Kierrä kennokannet sisään.

Ohje

Irrotettaessa akkua on huomioitava, että

ensin irrotetaan miinusnapakaapeli. Tar-

kasta, että akun navat ja napaliittimet on

suojattu riittävästi napasuojarasvalla.



Avaa ja varmista laitekupu (kuva 3).



Irrota akun liittimet.



Nosta akku kannattimestaan.



Hävitä käytetty akku voimassa olevien

määräysten mukaisesti.

Ohje

Laitteen kytkemisen jälkeen näytetään

käyttötuntien määrä 10 sekunnin ajan. Sen

jälkeen vaihdetaan automaattisesti poltto-

ainenäyttöön.

Ohje

Polttoainenäyttö näyttää laitteen käyttöajan

käyttötuntilaskurin viimeisen nollauksen

jälkeen.

Ohje

Polttoaineen sisältö riittää noin 3,0 tunnin

laitteen käyttöön.



Tarkasta käyttötuntilaskurin polttoaine-

säiliönäyttö.

Asiakaspalvelun suorittama huolto

Huoltotoimenpiteet

Yleiset turvaohjeet

Huolehdi, ettei moottoriöljyä,

polttoöljyä, dieseliä tai bensii-

niä pääse valumaan luontoon.

Suojaa pohja ja hävitä jäteöljy

ympäristöystävällisesti.

Akkua koskevat turvaohjeet

Huomioi ohjeet, jotka ovat

akun päällä, käyttöohjeessa ja

ajoneuvon käyttöohjeessa!

Käytä silmäsuojusta!

Pidä lapset loitolla haposta ja

akuista!

Räjähdysvaara!

Avotuli, kipinät ja tupakointi

kielletty!

Syöpymisvaara!

Ensiapu!

Varoitus!

Hävittäminen!

Älä heitä akkua jäteastiaan!

Akun asennus ja liitäntä

Akun lataaminen

Tarkasta ja korjaa akun nestetaso

Akun poistaminen

Tarkasta polttoainesäiliönäyttö (vain KM

120/150 R G ja R D)

196 FI

     -

12



Tarkasta kaasupullon ruuviliitoksen

kaasusuodatin.



Puhdista likainen suodatin paineilmalla.

Ohje

Tarkastaminen on suoritettava säännölli-

sesti koulutetun alan ammattilaisen toimes-

ta.



Tarkasta kaasuliitokset, kaasujohdot ja

höyrystin vuodonetsintäsprayllä mah-

dollisten vuotojen varalta.

Ohje

Mikäli vuotokohtia esiintyy, kaasuliitoksis-

sa, kaasujohdoissa ja höyrystimessä esiin-

tyy jäätyneitä tai keltaisia, vaahtomaisia

kerrostumia. Kaasulaitteiston huoltotoimet

on suoritettava Kärcher-asiakaspalvelun

toimesta.



Pysäytä lakaisukone tasaiselle pinnal-

le.



Liitä ilmanpaineen tarkastuslaite ren-

gasventtiiliin.



Tarkasta ilmanpaine, tarvittaessa kor-

jaa paine.



Etu- ja takarenkaiden ilmanpaineen ar-

voksi on asetettava 6 baaria.



Vaara

Loukkaantumisvaara!



Pysäytä lakaisukone tasaiselle pinnal-

le.



Vedä virta-avain pois.



Käytä varoitusliiviä, kun suoritat kor-

jaustöitä julkisilla teillä liikenteen vaara-

alueella.



Tarkasta, että alusta on vakaa. Varmis-

ta lisäksi aluskiilalla, että laite pysyy

paikoillaan.



Lukitse seisontajarru.

Renkaiden tarkastus



Tarkasta, onko renkaan kulkupinnassa

sisään painettuja esineitä.



Poista esineet.



Käytä sopivia tavallisia renkaan kor-

jausvälineitä.

Ohje

Huomioi kulloisenkin valmistajan suositus.

Ajon jatkaminen on mahdollista, kun nou-

datetaan tuotteen valmistajan ohjeita. Vaih-

da rengas tai pyörä heti kun se on

mahdollista.



Avaa vastaavan sivuverhouksen pika-

kiinnittimet.



Irrota sivuverhous.



Löysää rengasmutterit.



Aseta tunkki etu- tai takapyörän vastaa-

vaan kiinnityskohtaan.



Nosta laite tunkilla.



Poista rengasmutterit.



Irrota rengas.



Aseta vaihtopyörä paikoilleen.



Kierrä rengasmutterit päälle.



Laske laite tunkilla.



Kiristä rengasmutterit.



Ruuvaa sivuverhous kiinni.

Ohje

Käytä sopivaa tavallista tunkkia.

몇

Varoitus (vain KM 120/150 R G ja R

LPG)

Moottori on varustettu öljynpuutekytkimel-

lä. Jos täyttötaso on riittämätön, kytkeytyy

moottori pois päältä ja se voidaan käynnis-

tää vasta sen jälkeen, kun moottoriöljyä on

lisätty.



Vaara

Palovammavaara!



Anna moottorin jäähtyä.



Tarkasta moottorin öljytaso aikaisin-

taan 5 minuuttia moottorin sammutta-

misen jälkeen.



Avaa ja varmista laitekupu (kuva 3).

KM 120/150 R G ja R LPG:

KM 120/150 R D:



Vedä öljynmittatikku ulos.



Pyyhi öljynmittatikku puhtaaksi ja työn-

nä se taas sisään.



Vedä öljynmittatikku ulos.

Ohje

Öljynmittatikun on upottava vähintään kol-

mannesosaan öljyä. Jos öljytaso on mata-

lampi, on lisättävä moottoriöljyä

täyttöaukon alareunaan asti.



Vain KM 120/150 R G ja R LPG: Poista

öljyntäyttöaukon pidennys.



Täytä moottoriöljyä öljynvaihtopumpun

6.491-538 avulla.



Vain KM 120/150 R G ja R LPG: Aseta

pidennys öljyntäyttöaukkoon.



Sulje öljyntäyttöaukko.



Odota vähintään 5 minuuttia.



Tarkasta moottorin öljytaso.

Öljylaji: katso Tekniset tiedot



Vedä öljynmittatikku ulos.



Vain KM 120/150 R G ja R LPG: Poista

öljyntäyttöaukon pidennys.



Ime moottoriöljy pois öljynvaihtopum-

pun 6.491-538 avulla.



Täytä uudella moottoriöljyllä puhdasta

öljynvaihtopumppua 6.491-538 käyttä-

en.

Öljylaji: katso Tekniset tiedot



Vain KM 120/150 R G ja R LPG: Aseta

pidennys öljyntäyttöaukkoon.



Sulje öljyntäyttöaukko.



Odota vähintään 5 minuuttia.



Tarkasta moottorin öljytaso.

Vain KM 120/150 R G ja R LPG: Moottori-

öljy voidaan laskea pois letkua käyttäen.



Vaara

Kuuman öljyn aiheuttama palovammavaa-

ra!



Varaa jäteöljyä varten vähintään 1,5 lit-

ran vetoinen astia.



Anna moottorin jäähtyä.



Avaa vasemman sivuverhouksen pika-

kiinnittimet.



Irrota sivuverhous.



Ota öljynpoistoletku pitimestään.



Kierrä öljynlaskutulppa ulos.



Vedä öljynmittatikku ulos.



Laske öljy ulos.



Ruuvaa öljynlaskutulppa sisään.



Aseta öljynpoistoletku takaisin piti-

meensä.

Tarkasta kaasusuodatin (vain KM 120/

150 R LPG)

Tarkasta kaasujohdot (vain KM 120/150

R LPG)

Renkaiden ilmanpaineen tarkastus

Renkaan vaihto

Moottorin öljytason tarkastus ja öljyn li-

sääminen

Moottoriöljyn vaihto

197 FI



-

13



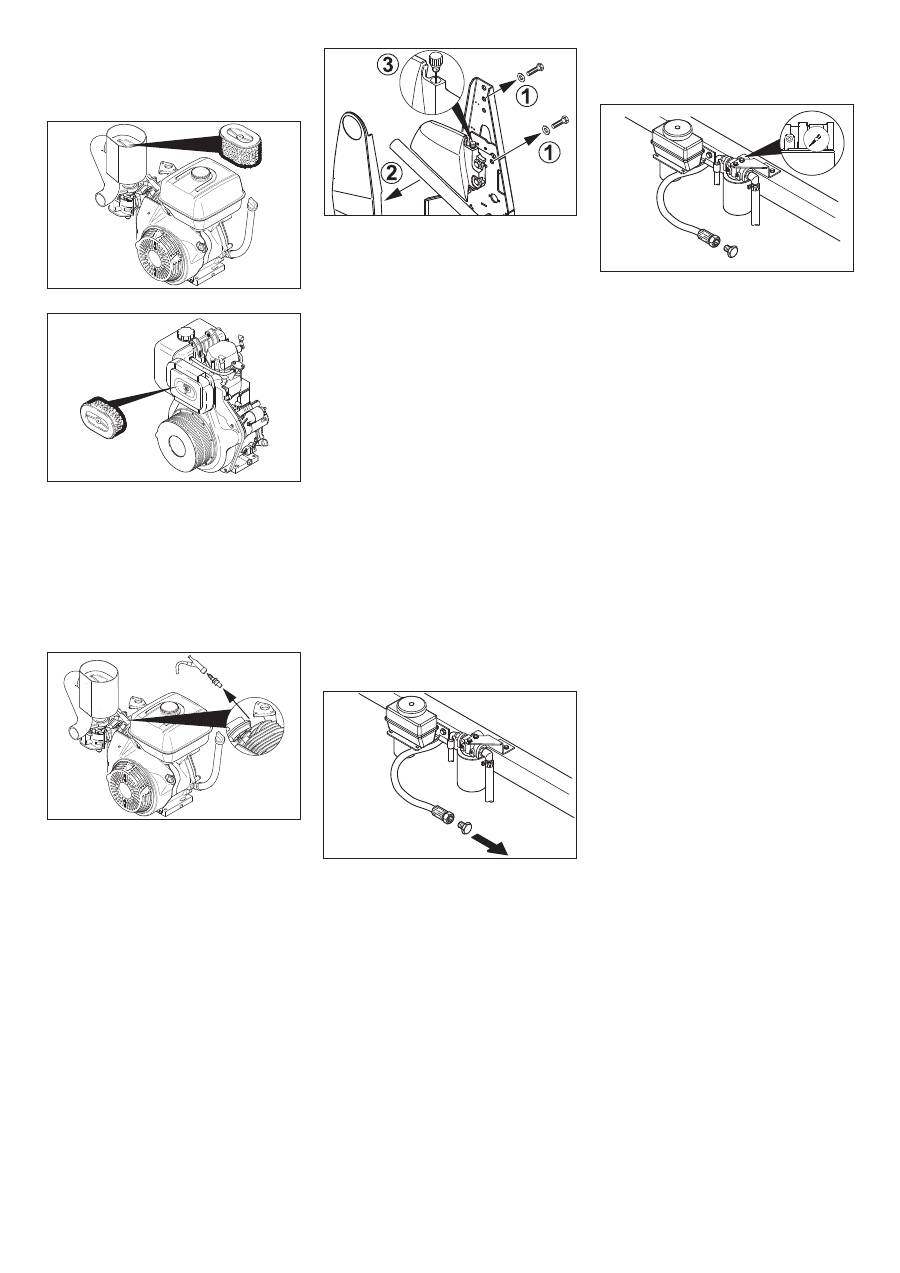

Avaa ja varmista laitekupu (kuva 3).

KM 120/150 R G ja R LPG:

KM 120/150 R D:



Kierrä siipimutteri ulos.



Poista suodatinpanos, tarkasta ja puh-

dista.



Aseta puhdistettu tai uusi suodatin-

panos imuastiaan.



Kiristä siipimutteri.



Avaa ja varmista laitekupu (kuva 3).



Vedä sytytystulpan pistoke irti.



Kierrä sytytystulppa ulos ja puhdista.



Kierrä puhdistettu tai uusi sytytystulppa

sisään.



Liitä sytytystulpan pistoke.

Ohje

Lakaisukone on varustettu kahdella hyd-

rauliikan kiertokululla.

Ohje

Täyttötason tarkastamista/korjaamista var-

ten on lakaisutavara-astia ajettava sisään.

Öljynmittatikulla varustettu sulkutulppa on

öljysäiliössä oikean takapyörän yläpuolella.



Avaa ja varmista laitekupu (kuva 3).



Löysää ruuvit (1).



Poista verhous (2).



Avaa öljynmittatikulla varustettu sulku-

tulppa (3).



Tarkasta öljymäärä mittatikusta.

Ohje

Öljytason on oltava "MIN"- ja "MAX" -mer-

kintöjen välissä.



Tätä tarvittaessa hydrauliöljyllä.



Sulje säiliö.



Ruuvaa verhous kiinni.

Öljylaji: katso Tekniset tiedot

Ohje

Lakaisukone on varustettu kahdella hyd-

rauliikan kiertokululla.



(1) Täyttötason tarkastus



Nosta roskasäiliö.



Aseta varmistustuki nostosylinterin

männänvarteen ja varmista se.



Tasaussäiliöiden täyttötason tarkastus.

Ohje

Öljytason on oltava välillä "MAX" -merkintä

ja 2 cm pohjan yläpuolella.

몇

Varoitus

Tarkastus on sallittu vain kylmällä mootto-

rilla.



(2) Täyttötason korjaus



Nosta roskasäiliö.



Aseta varmistustuki nostosylinterin

männänvarteen ja varmista se.



Poista säiliön kansi.



Tarvittaessa lisää varovasti öljyä.



Sulje säiliö.

Öljylaji: katso Tekniset tiedot



(3) Öljynvaihto



Nosta roskasäiliö.



Aseta varmistustuki nostosylinterin

männänvarteen ja varmista se.



Kierrä öljynlaskutulppa ulos.



Poista säiliön kansi.



Laske öljy ulos.



Ruuvaa öljynlaskutulppa sisään.



Lisää öljyä.



Sulje säiliö.



Jos painemittarin näyttö on punaisella

alueella, öljynsuodatin on puhdistettava

tai vaihdettava uuteen.



Pysäytä lakaisukone tasaiselle pinnal-

le.



Aseta ohjelmakytkin asentoon 1 (Ajami-

nen). Sivuharja nostetaan.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Tarkasta sivuharja.

Ohje

Sivuharjan kelluvan laakeroinnin ansiosta

lakaisupeili säätyy automaattisesti, kun la-

kaisupeilien harjakset ovat kuluneet. Jos

kuluminen on liian voimakasta, on vaihdet-

tava sivuharja uuteen.



Pysäytä lakaisukone tasaiselle pinnal-

le.



Aseta ohjelmakytkin asentoon 1 (Ajami-

nen). Sivuharja nostetaan.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Löysää alapuolen kiinnitysmutterit (3

kpl).



Liitä sivuharja vääntiön päälle ja ruuvaa

se kiinni.



Pysäytä lakaisukone tasaiselle pinnal-

le.



Aseta ohjelmakytkin asentoon 1 (Ajami-

nen). Lakaisutela nostetaan.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Varmista kiilalla, että laite pysyy paikoil-

laan.



Lukitse seisontajarru.



Poista nauhat tai narut lakaisutelasta.

Vaihto on tarpeen, jos lakaisutulos huono-

nee silmin nähden harjasten kulumisen

myötä.



Pysäytä lakaisukone tasaiselle pinnal-

le.



Aseta ohjelmakytkin asentoon 1 (Ajami-

nen). Lakaisutela nostetaan.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Varmista kiilalla, että laite pysyy paikoil-

laan.



Lukitse seisontajarru.

Ilmansuodattimen tarkastus ja vaihto

Puhdista ja vaihda sytytystulppa (vain

KM 120/150 R G ja R LPG)

Hydrauliöljyn täyttötason tarkastus ja

korjaus - lakaisuhydrauliikan kiertokul-

ku

Hydrauliöljyn täyttötason tarkastus, kor-

jaus ja öljyn vaihto - akselikäytön kierto-

kulku

Tarkasta öljynsuodatin/tarkasta paluu-

virtauspaine

Sivuharjan tarkastus

Sivuharjan vaihto

Lakaisutelan tarkastus

Lakaisutelan vaihto

198 FI

     -

14



Avaa oikean sivuverhouksen pikakiin-

nittimet.



Irrota sivuverhous.



Kierrä ruuvi ulos lakaisutelan vipuvar-

resta.



Vedä lakaisutelan vipuvarsi irti.



Irrota nostotangosto tapista.



Avaa pikakiinnittimet ja irrota suojus.



Poista lakaisutela.

Lakaisutelan asennuspaikka ajosuuntaan



Työnnä uusi lakaisutela lakaisutelalaa-

tikkoon ja liitä se käyttötappiin.

Ohje

Huomioi uuden lakaisutelan asennuksessa

harjassarjan paikka.



Asenna lakaisutelan suojus.



Liitä nostotangosto tappiin.



Liitä lakaisutelakiinnitin tappiin.



Kiristä jälleen lakaisutelakiinnittimen

ruuvi.



Aseta lakaisutelan suojuksen kiinnitys-

ruuvit paikoilleen ja kiristä ne.



Ruuvaa sivuverhous kiinni.

Ohje

Uuden lakaisutelan asennuksen jälkeen la-

kaisupeili on säädettävä uudelleen.

Ohje

Laitteen on oltava tällöin peruskäyttömuo-

dossa. Tehopainikkeen merkkivalo ei saa

palaa.



Aseta ohjelmakytkin asentoon 1 (Ajami-

nen). Lakaisutela ja sivuharjat noste-

taan.



Aja lakaisukone tasaisella ja sileälle

pohjalle, joka on selvästi pölyn tai liidun

peittämä.



Laske lakaisutela ja anna telan vähän

aika pyöriä.



Nosta lakaisutela.



Paina poljinta karkealikaläpän nosta-

mista varten ja pidä poljin painettuna.



Aja laite taaksepäin pois.

Lakaisupeilin muoto muodostaa tasaisen

suorakulman, joka on 20 - 30 mm leveä.

Ohje

Lakaisupeili ei saa olla puolisuunnikkaan

muotoinen. Tässä tapauksessa on otettava

yhteyttä asiakaspalveluun.

Ohje

Peruskäyttömuodossa lakaisupeili voidaan

säätää käsipyörällä.



Avaa ja varmista laitekupu (kuva 3).



Löysää siipimutteri.

Lakaisupeilin suurentaminen:



kierrä säätöruuvi vastapäivään (+).

Lakaisupeilin pienentäminen:



kierrä säätöruuvi myötäpäivään (-).



Kiristä siipimutteri.

Ohje

Tehokäyttömuodossa lakaisupeili säätyy

automaattisesti. Tämä saavutetaan lakai-

sutelan kelluvalla laakeroinnilla harjasten

kulumisessa. Jos kuluminen on liian voima-

kasta, on vaihdettava lakaisutela uuteen.



Pysäytä lakaisukone tasaiselle pinnal-

le.



Aseta ohjelmakytkin asentoon 1 (Ajami-

nen). Lakaisutela nostetaan.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Varmista kiilalla, että laite pysyy paikoil-

laan.



Lukitse seisontajarru.



Avaa sivuverhousten pikakiinnittimet

molemmilla puolilla.



Irrota sivuverhoukset.



Etumainen tiivistyslista



Löysää etumaisen tiivistyslistan (1) kiin-

nitysmutterit hieman, vaihtoa varten ir-

rota mutterit.



Ruuvaa uusi tiivistyslista kiinni, mutta

älä kiristä muttereita vielä.



Suorista tiivistyslista.



Säädä tiivistyslistan etäisyys lattiasta

siten, että se 35 - 40 mm jälkeen kään-

tyy taaksepäin.



Kiristä mutterit.



Takimmainen tiivistyslista



Säädä tiivistyslistan etäisyys lattiasta

siten, että se 5 -10 mm jälkeen kääntyy

taaksepäin.



Jos tiivistyslista on kulunut, vaihda se

uuteen.



Pura lakaisutela laitteesta.



Ruuvaa takimmaisen tiivistyslistan (2)

kiinnitysmutterit irti.



Ruuvaa uusi tiivistyslista kiinni.



Sivuttaiset tiivistyslistat



Löysää sivuttaisen tiivistyslistan (1)

kiinnitysmutterit hieman, vaihtoa varten

irrota mutterit.



Ruuvaa uusi tiivistyslista kiinni, mutta

älä kiristä muttereita vielä.



Laita 1 - 2 mm vahva alusta alle etäisyy-

den säätämiseksi lattiasta.



Suorista tiivistyslista.



Kiristä mutterit.



Ruuvaa sivuverhoukset kiinni.

Lakaisutelan lakaisupeilin tarkastus ja

säätö

Tiivistyslistojen säätö ja vaihto

199 FI



-

15 

Vaara

Ennen pölynsuodattimen vaihtoa on roska-

säiliö tyhjennettävä. Käytä pölynsuojamas-

kia kun työskentelet

suodatinjärjestelmässä. Noudata hienopö-

lyjen käsittelyä koskevia turvallisuusmää-

räyksiä.



Nosta roskasäiliötä jonkin verran ylös ja

kallista hiukan.



Katkaise suodattimen moottorin virta-

lähde (1).



Irrota päätykytkimen pistekeliitäntä.



Irrota suodattimen täristysmoottorin

pistokeliitäntä.



Avaa lukitukset (2).



Kallista suodatinlaatikkoa hiukan taak-

sepäin ja vedä se ulos (3).



Irrota suodatinkiinnitin (1), kierrä (2) ja

vedä ulos.



Ota lamellisuodatin ulos (3).



Aseta uusi suodatin paikalleen.



Anna vääntiön lukittua käyttöpuolen

uriin.



Lukitse suodatinkiinnitin jälleen ja kiris-

tä ruuvit.

Ohje

Asennettaessa uutta suodatinta huolehti

siitä, ettei lamellit vaurioidu eikä suodatin-

laatikon tiiviste pääse litistymään.



Ota suodatinlaatikon tiiviste ulos laite-

kuvun urasta.



Aseta uusi tiiviste paikalleen.



Vaara

Sammuttamisen jälkeen moottorin jälki-

käynti kestää n. 3 - 4 sekuntia. Tänä aikana

on oltava ehdottomasti kaukana käyttöalu-

eesta.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Avaa ja varmista laitekupu (kuva 3).



Tarkasta imupuhaltimen käyttöhihnan

(pyöröhihna) kireys, kuluneisuus ja

eheys.



Tarkasta lakaisutelan käyttöhihnan (kii-

lahihnan) kireys, kuluneisuus ja eheys.



Vain KM 120/150 R LPG ja KM 120/150

ajohytillä:

Tarkasta laturin käyttöhihnan (kiilahih-

nan) kireys, kuluneisuus ja eheys.



Tarkista imupuhaltimen tiivistysvaipan

tiiviys ja istuvuus säännöllisin väliajoin.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Poista sivuharja.



Poista roiskesuoja (1).



Irrota pistoke (2).



Käännä kosketinlevy sivulle (3).



Irrota viallinen hehkulamppu (4).



Asenna uusi hehkulamppu.



Käännä kosketinlevy takaisin.



Liitä pistoke.



Asenna roiskesuoja.



Ruuvaa sivuharja kiinni.

Ajo-ohjaus/elektroniikka on asennettu etu-

sivuverhouksen takana. Sulakkeen vaihta-

mista varten on poistettava

etusivuverhous.



Irrota ruuvit verhouksen molemmilta

puolilta.

Ohje

Sulakkeiden varaus katso etusuojuksen si-

säpuoli. Käytä vain sulakkeita, joilla on

sama arvo.



Vaihda vialliset sulakkeet uusiin.



Asenna etusivusuojus taas paikalleen.



Avaa ja varmista laitekupu (kuva 3).



Vaihda viallinen sulake uuteen.

Pölynsuodattimen vaihto

Suodatinlaatikkotiivisteen vaihto

Käyttöhihnan tarkastus

Tarkista tiivistysvaippa

Hehkulampun vaihto

Ajo-ohjaus/elektroniikan sulakkeiden

vaihto

Moottoritilassa olevan sähkökäynnisti-

men sulakkeen vaihto (vain KM 120/150

R D)

200 FI
