Karcher KM 90-60 R G Adv: Mise en service



-

5



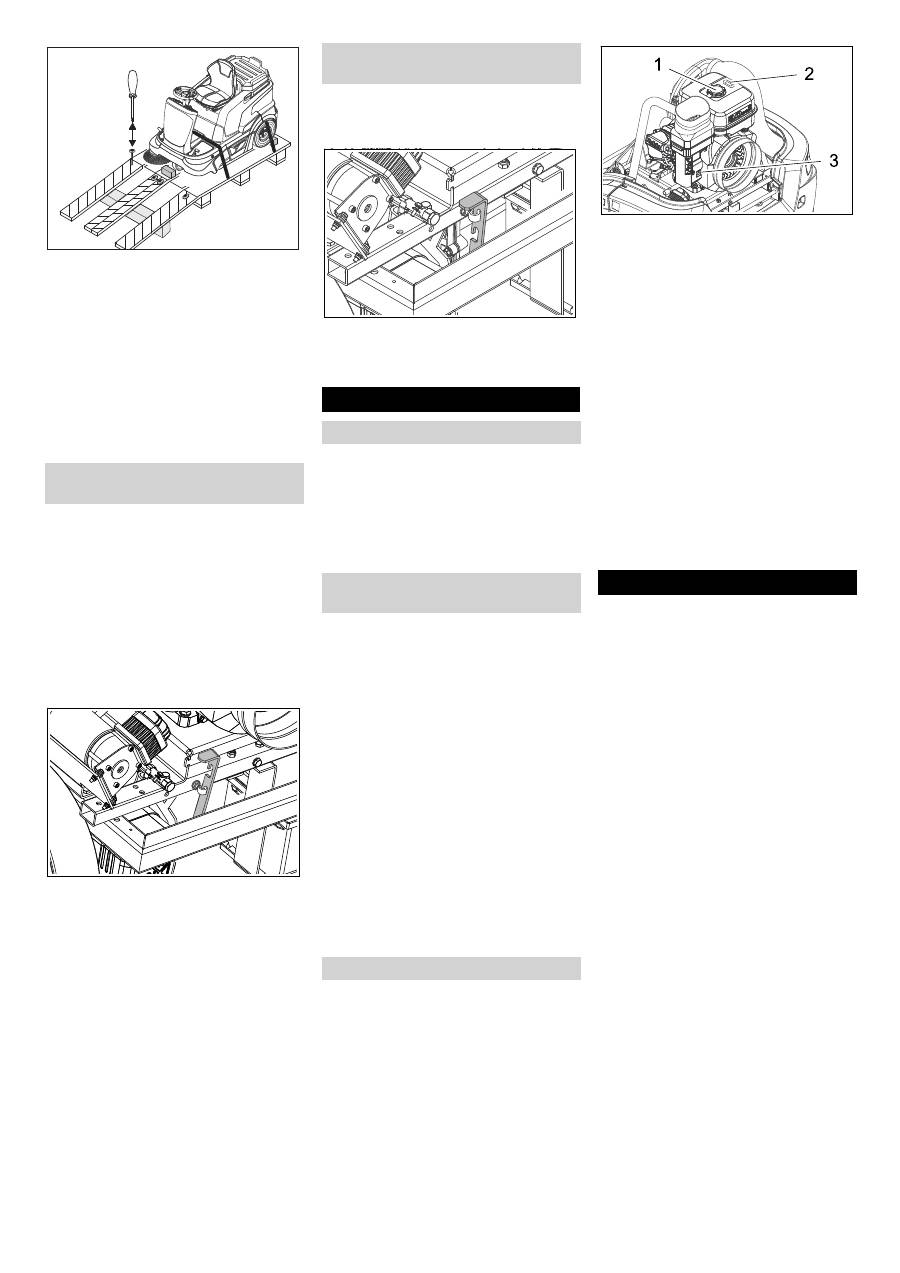

Pousser les barre de soutien contenue

dans l'emballage sous la rampe.



Retirer le billot servant au blocage des

roues et le pousser sous la rampe.



Descendre l'appareil hors de la palette

par la rampe ainsi installée.

Vous pouvez déplacer la balayeuse de

deux façons:

(1) Pousser la machine (voir déplacement

de la machine sans autopropulsion).

(2) Conduire la machine (voir déplacement

de la machine avec autopropulsion).



Danger

Risque de blessure ! Avant d'enclencher le

mode roue-libre, il convient de sécuriser la

machine afin qu'elle ne puisse rouler libre-

ment.



Ouvrir le capot de l'appareil.



Enclencher le levier de mise en roue

libre en position supérieure.

Remarque :

si le levier de roue libre ne

peut pas être enclenché, déplacer l'ap-

pareil légèrement d'avant en arrière.

Position supérieure du levier de mise en roue

libre - l'appareil peut être déplacé (aperçu depuis

l'arrière)

Attention

Risque d'endommagement de l'entraîne-

ment d'axe hydrostatique !

Pousser la balayeuse lentement et unique-

ment sur des petites distances.

–

La commande de traction est hors fonc-

tion.

–

L'efficacité de freinage s'est évanouie.



Après le déplacement de l'appareil, en-

clencher le levier de mise en roue libre

en position inférieure.



Fermer le capot.



Ouvrir le capot de l'appareil.



Enclencher le levier de mise en roue

libre en position inférieure.

Position inférieure du levier de mise en roue libre

- l'appareil est prêt à se déplacer



Fermer le capot.

Remarque :

l'appareil est équipé d'un frein

de stationnement automatique qui est actif

après l'arrêt du moteur et après avoir quitté

le siège.



Garer la balayeuse sur une surface

plane.



Retirer la clé de contact.



Vérifier le niveau d'huile.



Vérifier le niveau de remplissage du ré-

servoir de carburant sur l'écran du ré-

servoir.



Contrôler le niveau de l'huile hydraulique.



Contrôler les balais latéraux.



Contrôler le degré d'usure de la brosse-

rouleau vérifier l'enroulement des

bandes.



Vider le bac à poussières.



Vérifier la pression des pneus.



Vérifier le fonctionnement du contac-

teur du siège.



Vérifier si l'interrupteur d'arrêt est en

position « ON » au niveau du moteur à

combustion.

Remarque :

voir la description au chapitre

Entretien et maintenance.



Danger

Risque d'explosion !

–

Mettre le moteur à l'arrêt pour faire le

plein.

–

Peut être uniquement utilisé le carbu-

rant mentionné dans le manuel d'utilisa-

tion.

–

Ne faites jamais le plein dans des lo-

caux fermés.

–

Il est interdit de fumer ou de faire brûler

des objets.

–

Faire attention qu'aucun carburant

tombe sur les surfaces chaudes.

1 Verrouillage du réservoir

2 Jauge à essence

3 Robinet de carburant



Couper le moteur.



Ouvrir le capot de l'appareil.



Relever le niveau de remplissage sur

l'écran du réservoir. La zone rouge in-

dique le niveau de remplissage.



Ouvrir le réservoir de carburant.



Utiliser un entonnoir avec filtre et le re-

mettre.



Remplir d'"essence normale sans

plomb".

Remplissage du réservoir d'environ 5

litres si le réservoir est vide



Essuyer le carburant qui aurait pu dé-

border, ôter l'entonnoir et refermer le

réservoir à carburant.



Fermer le capot.

Attention

Risque d'endommagement de l'entraîne-

ment ! S'assurer avant chaque déplace-

ment que le levier de mise en roue libre est

en position inférieure.

Attention

Les bouches d'aspiration de l'air situées

derrière le siège du conducteur ne doivent

pas être recouvertes. Aucun objet ne doit

être déposé à côté du siège ou derrière ce-

lui-ci.

몇

Avertissement

Á cause des vibrations, une durée d'utilisa-

tion plus long de l'appareil peut amenée

aux troubles de l'irrigation sanguine dans

les mains.

Il est impossible de définir une durée d'uti-

lisation universelle. Celle-ci dépend en ef-

fet de plusieurs facteurs d'influence :

–

Mauvaise circulation sanguine de l'utili-

sateur (doigts souvent froids, sensation

de picotement dans les doigts).

–

Une préhension ferme peut entraver la

circulation sanguine.

–

Il est conseiller de ponctuer le travail de

pauses plutôt que d'assurer un service

ininterrompu.

En cas d'utilisation régulière et de longue

durée de l'appareil et en cas d'apparition

répétée des symptômes caractéristiques

(par exemple, une sensation de picotement

dans les doigts, les doigts froids), nous re-

commandons de consulter un médecin.

Déplacement de la balayeuse sans

autopropulsion

Déplacement de la balayeuse sans

autopropulsion

Mise en service

Consignes générales

Avant le démarrage / Contrôle de

sécurité

Travaux de maintenance

Faire le plein

Fonctionnement

34 FR

     -

6



Tirer le levier de réglage du siège vers

l'intérieur.



Déplacer le siège, relâcher le levier et

enclencher le siège.



Essayer de pousser le siège vers

l'avant ou vers l'arrière afin de vérifier

qu'il est bien enclenché.

Remarque :

La charge maxi admissible de

la surface d'appui est de 20 kg.



Veiller à la bonne fixation du charge-

ment.

1 Déplacement

Déplacer l'appareil vers le lieu d'utilisa-

tion.

La brosse-rouleau et le balai latéral

sont relevés.

2 Balayage avec brosse rotative

La brosse rotative est abaissée.

3 Balayer avec la brosse rotative et les

balais latéraux

Les balais latéraux et la brosse rotative

sont abaissés.

Remarque :

l'appareil est équipé d'un siège

avec contact de sécurité. Lorsque le

conducteur quitte son siège, la machine

s'arrête.

Remarque :

si le contacteur de siège a mis

l'appareil hors service, mettre la clé de

contact sur « 0 » pour empêcher que la

batterie ne se décharge.



Ouvrir le capot de l'appareil.



Vérifier si l'interrupteur d'arrêt est en

position « ON » au niveau du moteur à

combustion.



Ouvrir l'alimentation en carburant.



Fermer le capot.



Prendre place sur le siège du conduc-

teur.



NE PAS actionner la pédale d'accéléra-

teur.



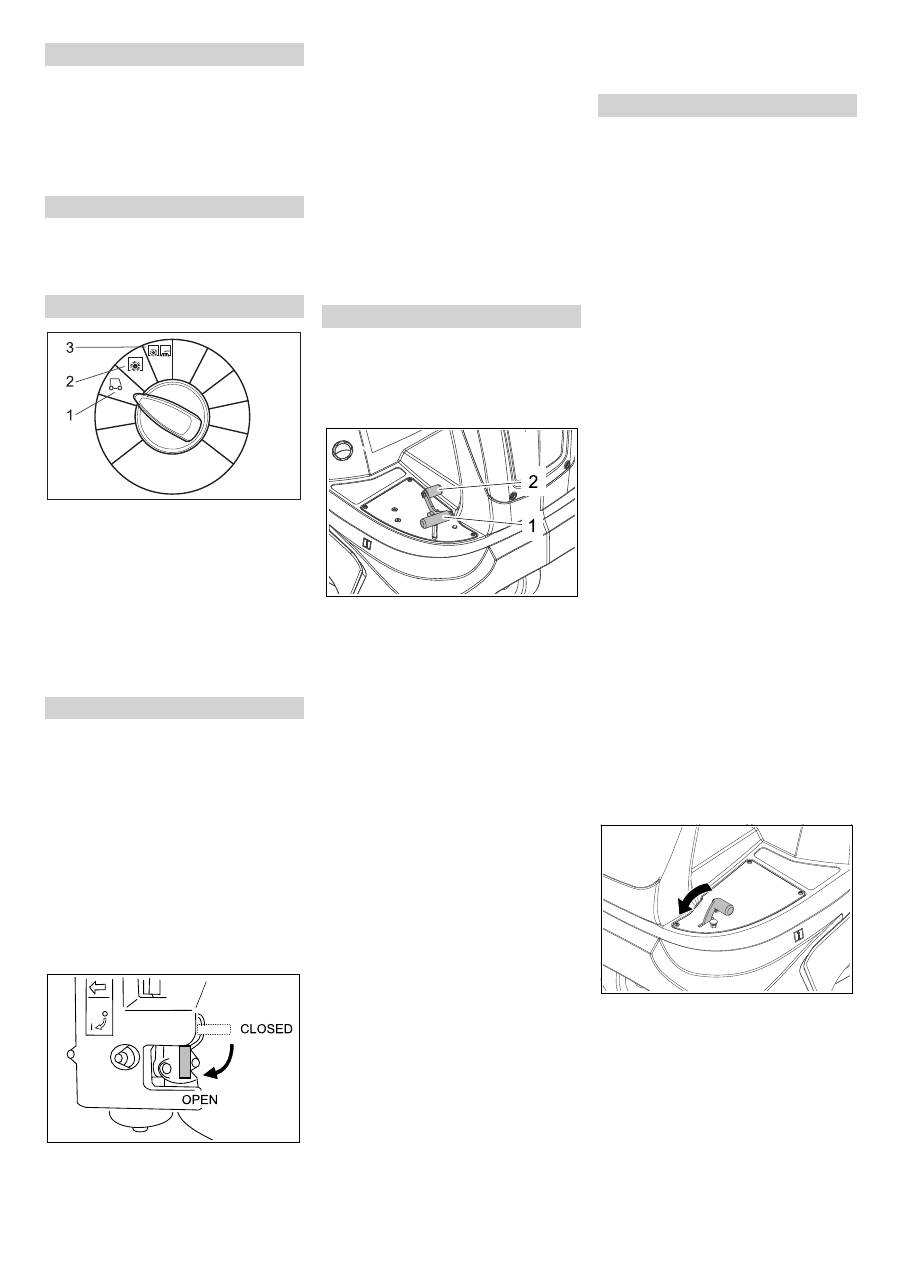

Régler le commutateur de programmes

sur 1 (déplacement).



Tourner la clé de contact au delà de la

position 1.



Lorsque la machine a démarré, relâ-

cher la clé de contact.

Remarque :

ne jamais actionner le démar-

reur plus de 10 secondes. Attendre au

moins 10 secondes avant d'actionner le dé-

marreur à nouveau .

Attention

Toujours appuyer lentement et prudem-

ment sur l'accélérateur. Ne pas changer

par saccades la marche arrière vers la

marche avant, ou inversement.

1 Pédale "marche avant"

2 Pédale "marche arrière"



Appuyer lentement sur la pédale d'ac-

célérateur "Marche avant".



Danger

Risque de blessure ! En reculant, aucun

danger ne peut exister pour des troisièmes,

le cas échéant laisser vous guidez.



Appuyer lentement sur la pédale d'ac-

célérateur "Marche arrière".

–

Les pédales d'accélérateur permettent

de régler la vitesse de déplacement de

façon continu.

–

Evitez d'actionner la pédale par à-

coups, cela pourrait endommager le

système hydraulique.

–

Relâcher légèrement la pédale de

marche avant lorsque la puissance fai-

blit dans les montées.



La machine freine automatiquement et

s'immobilise lorsque la pédale d'accélé-

rateur avant est relâchée.

Attention

Des objets ou des obstacles mobiles ne

doivent pas traverser ou être déplacés.



Des obstacles immobiles inférieurs 5

cm peuvent traverser lentement et pru-

demment.



Des obstacles immobiles supérieurs à 5

cm ne doivent traverser qu'avec une

rampe adaptée.



Danger

Risque de blessure ! Lorsque la trappe à

gros déchets est ouverte, la brosse rotative

peut projeter des pierres ou des graviers

vers l'avant. Veiller à ne mettre en danger

aucune personne, animal ou objet.

Attention

Ne balayer ni bandes adhésives, ni fils de

fer ou autres matériaux risquant de détério-

rer le mécanisme de balayage.

Attention

Afin d'éviter d'endommager le sol, ne pas

utiliser la balayeuse sans qu'elle ne se dé-

place.

Remarque :

adapter la vitesse du véhicule

aux conditions locales pour obtenir un ré-

sultat de nettoyage optimal.

Remarque :

le bac à poussières doit être

vidé régulièrement pendant l'utilisation de

la balayeuse.

Remarque :

pour un nettoyage de surface,

abaisser seulement la brosse rotative.

Remarque :

pour le nettoyage de bordures,

abaisser également les balais latéraux.



Tourner le commutateur de pro-

grammes sur 2. La brosse rotative est

abaissée.

Remarque :

la brosse rotative démarre au-

tomatiquement.

Remarque :

la trappe à gros déchets doit

être brièvement levée pour permettre l'as-

piration d'objets pouvant aller jusqu'à 50

mm de hauteur, comme par ex. les paquets

de cigarettes.

Relever la trappe à gros déchets :



Maintenir la pédale de la trappe à gros

déchets enfoncée.



Pour l'abaisser, relâcher la pédale.

Remarque :

pour obtenir un résultat de

nettoyage optimal, la trappe à gros dé-

chets doit être intégralement abaissée.



Tourner le commutateur de pro-

grammes

sur 3. Les balais latéraux ainsi que la

brosse rotative sont abaissés.

Remarque :

la brosse rotative et les ba-

lais latéraux démarrent automatique-

ment.

Réglage du siège du conducteur

Surface d'appui

Choix des programmes

Démarrage de la machine

Ouverture du robinet de carburant

Mettre l'appareil en marche

Déplacer la balayeuse

Avancer

Reculer

Pour la conduite

Freinage

Franchissement des obstacles

Balayage

Balayage avec brosse rotative

Balayage avec trappe à gros déchets re-

levée

Balayage avec balais latéraux

35 FR
