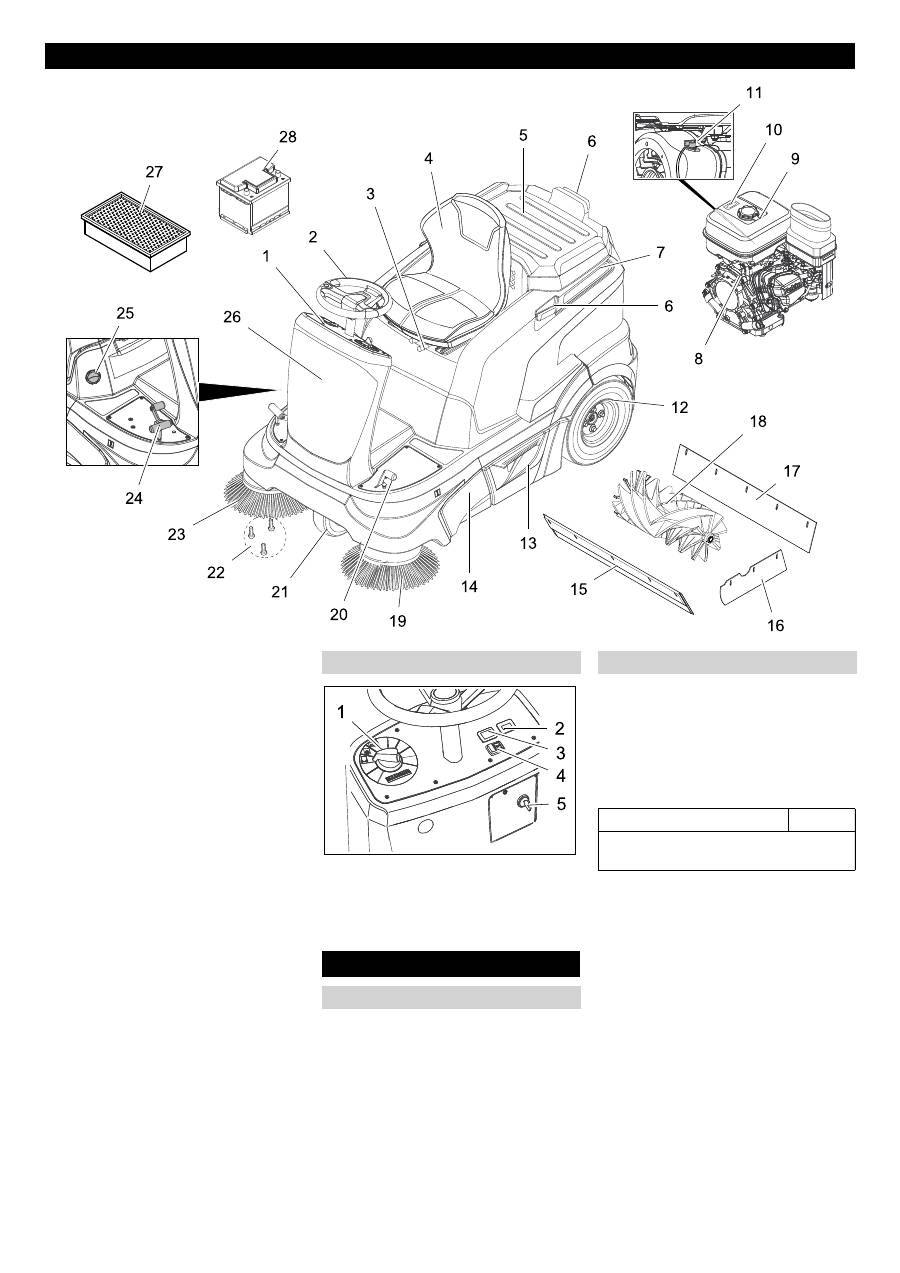

Karcher KM 90-60 R G Adv: Eléments de commande et de fonction

     -

4

1 Zone de commande

2 Volant

3 Levier de réglage du siège

4 Siège (avec contacteur de siège)

5 Surface d'appui

6 Rail de maintien pour la base fixe

7 Capot

8 Moteur à essence

9 Réservoir de carburant

10 Jauge à essence

11 Interrupteur d'arrêt

12 Roue arrière

13 Bac à poussières (des deux côtés)

14 Accès à la brosse-rouleau

15 Baguette d'étanchéité avant

16 Bague d'étanchéité arrière

17 Baguette d'étanchéité arrière

18 Brosse rotative

19 Balai latéral gauche (en option)

20 Pédale d'actionnement de la trappe à

gros déchets (lever/abaisser)

21 Roue avant

22 Fixation du balai latéral

23 Balai latéral droit

24 Pédale de marche

25 Clapet sol sec/sol humide

26 Fusibles (sous le capot avant)

27 Filtre à poussières (filtre plat plissé)

28 Batterie exempte de maintenance

1 Commutateur de programmes

2 Compteur d'heures de service

3 Pas occupé

4 Avertisseur sonore

5 Clef d'allumage



Danger

Risque d'écrasement lors de la fermeture

du capot de l'appareil. C'est pourquoi il faut

abaisser lentement le capot de l'appareil.

Avant la mise en service, la maintenance

ou les travaux de réglage, le capot de l'ap-

pareil doit être rabattu.



Saisir le capot de l'appareil à l'avant et

rabattre vers l'arrière avec le siège.



Une bande de sécurité tient le capot de

l'appareil en position arrière.



Danger

Risque de blessure, de dommage !

Respecter le poids de l'appareil lors du

transport !

N'utiliser en aucun cas un élévateur pour

décharger cette machine sous peine de

l'endommager.



Pour le chargement de l'appareil, utili-

ser une rampe appropriée ou une grue !



Si l'appareil est livré sur une palette,

une rampe doit être créée à l'aide des

planches fournies.

Pour décharger cet appareil, procéder

comme suit :



Retirer le film plastique après avoir dé-

chiré l'adhésif.



Brancher la batterie (voir chapitre En-

tretien et maintenance).



Retirer les sangles de fixation des

points d'ancrage.



Quatre planches de fond identifiées de

la palette sont vissées. Dévisser ces

planches.



Poser les planches sur le bord de la pa-

lette. Orienter les planches de manière

à ce qu'elles reposent en amont des

roues de l'appareil. Fixer les planches à

l'aide des vis.

Eléments de commande et de fonction

Zone de commande

Avant la mise en service

Ouvrir/fermer le capot de l'appareil

Consignes de déchargement

Poids à vide (poids de transport) 265 kg *

* Si des jeux de montage sont montés, le

poids est augmenté en conséquence.

33 FR
